Вопрос «как изготавливают рельсы с переменным сечением» часто смешивает разные области. Ниже рассмотрен только рельс линейной направляющей: технология изготовления, термообработка, неразрушающий контроль и приемка.
- Цепочка процесса: требования к изделию → материал и чистота стали → формообразование → термообработка по зонам → финишная мехобработка → НК → протокол приемки.
- Типовые числа в таблицах не являются универсальной нормой.
- Обязательные пороги и объем контроля берут только из КД, ТУ и утвержденной контрольной карты.
Область применения и границы термина «рельс»
В статье «рельс» означает элемент линейной направляющей для станков, автоматизации и транспортных узлов оборудования. Нормативы для железнодорожных рельсов напрямую не переносятся и требуют отдельного обоснования в КД/ТУ.
Терминологическое правило: «переменное сечение по длине A(z)» и «градиент свойств по толщине/ширине» - разные задачи. Первая относится к геометрии, вторая к металлургии и термообработке.
Нормативная рамка: обязательные требования и справочные ориентиры
| Источник | Статус | Что фиксирует |
|---|---|---|
| КД (чертеж, техтребования) | Обязательно | Базы, размеры, допуски, прямолинейность, шероховатость, критичные зоны |
| ТУ/спецификация изделия | Обязательно | Марку стали, режимы ТО, НК, предельные критерии дефектов |
| План контроля (control plan) | Обязательно | Метод, объем (100%/выборка), частоту, решение по результату |
| Методические стандарты испытаний | Обязательно, если прямо включены в ТУ/КД | Порядок измерения твердости, шероховатости, НК |
| Типовая производственная практика | Справочно | Стартовые диапазоны для настройки процесса |
Маршруты формообразования и выбор под серию
| Маршрут | Где рационален | Ограничения |
|---|---|---|
| Прокатка профиля | Крупная стабильная серия, длинномер | Высокая стоимость переналадки |
| Ковка/прессование | Крупные сечения, локальные утолщения | Увеличенные припуски на мехобработку |
| Полная мехобработка из заготовки | Прототипы и малосерия | Высокая себестоимость и риск деформаций |
| Гибрид: предформа + ЧПУ + шлифование | Средняя серия, сложная геометрия | Жесткие требования к базированию и межоперационному контролю |
Практические ориентиры: для малых партий обычно выбирают полную мехобработку, при росте серии переходят на гибридный маршрут. Экономический порог перехода подтверждают расчетом трудоемкости и брака на собственных данных предприятия.
Термообработка рельсов линейных направляющих
Режим ТО задают по зонам, так как переменное сечение меняет скорость нагрева и охлаждения вдоль длины и по толщине.
| Зона | Типовой ориентир | Что обязательно проверить | Обязательный порог |
|---|---|---|---|
| Рабочая дорожка | 56–62 HRC | Твердость, глубина упрочнения, структура | По ТУ/КД для конкретной зоны |
| Переходная зона | 45–55 HRC | Плавность изменения твердости | По карте профиля твердости |
| Основание | 28–40 HRC | Твердость и отсутствие перегрева после шлифования | По ТУ/КД |
Верификацию выполняют на контрольных сечениях по длине (например, 0,1L, 0,5L, 0,9L). Частоту подтверждения фиксируют в плане контроля с учетом стабильности процесса.
Финишная мехобработка и стабилизация геометрии
После закалки и отпуска проводят этап стабилизации геометрии: правка, выдержка, шлифование, повторный контроль формы. Критичная зона риска - термоповреждение при шлифовании.
- Контроль прямолинейности и профиля после черновой и после чистовой операции.
- Контроль прижогов и микротрещин в дорожке (визуально и по плану металлографией).
- При необходимости, низкотемпературный отпуск/стабилизация по ТУ для снятия остаточных напряжений.
Неразрушающий контроль рельсов линейных направляющих: кто и когда контролирует
| Этап | Исполнитель | Метод | Цель |
|---|---|---|---|
| Входной контроль заготовки | ОТК + лаборатория | Визуально-измерительный контроль (ВИК), проверка сертификатов | Идентификация партии и исходного качества |
| Межоперационный контроль | Оператор + ОТК | Размерный контроль, твердость по точкам | Раннее выявление ухода процесса |
| Финальный контроль | ОТК/НК | УЗК, магнитопорошковый или капиллярный метод, ВИК, геометрия | Подтверждение соответствия перед отгрузкой |
Операционная карта приемки
В статье используются единые статусы: принять, доработать, забраковать.
| Параметр | Метод | Объем | Предельный критерий | Решение |
|---|---|---|---|---|
| Геометрия профиля | КИМ/калибры + ВИК | 100% | Внутри допусков КД | Принять: в допуске; Доработать: есть припуск и утвержденная операция; Забраковать: восстановление невозможно |
| Прямолинейность | Лазер/измерительная линейка | 100% | Не выше Lmax из КД | Доработать по карте правки или забраковать при превышении предела правки |
| Шероховатость дорожки | Профилометр | 100% рабочих зон | Не выше Ra max из КД | Доработать перешлифовкой при сохранении геометрии, иначе забраковать |
| Твердость по зонам | Твердомер по контрольным точкам | По плану выборки | В пределах Tmin/Tmax по ТУ | Принять в диапазоне; Доработать при разрешенной повторной ТО; Забраковать при невосстановимости |
| Внутренние несплошности | Ультразвуковой контроль (УЗК) | 100% или выборка по критичности | Сигнал не выше порога ТУ | Доработать только если допускается локальная операция, иначе забраковать |
| Поверхностные трещины | Магнитопорошковый (МПД) или капиллярный (КД) контроль | 100% рабочих зон | Трещины в дорожке не допускаются | Забраковать; локальный ремонт только при прямом разрешении ТУ |
Матрица дефектов для ОТК
| Дефект | Метод выявления | Предельный критерий | Действие |
|---|---|---|---|
| Трещина рабочей дорожки | МПД/КД, ВИК | Не допускается | Забраковать |
| Прижог после шлифования | ВИК, металлография по плану | По карте дефектов ТУ | Доработать перешлифовкой или забраковать |
| Подповерхностная несплошность | УЗК | Выше порога ТУ | Забраковать или локальная операция, если это разрешено |
| Недобор твердости дорожки | Твердомер | Ниже Tmin зоны | Повторная ТО по процедуре или забраковать |
| Отклонение профиля | КИМ/калибры | Вне допуска КД | Доработать при наличии припуска, иначе забраковать |

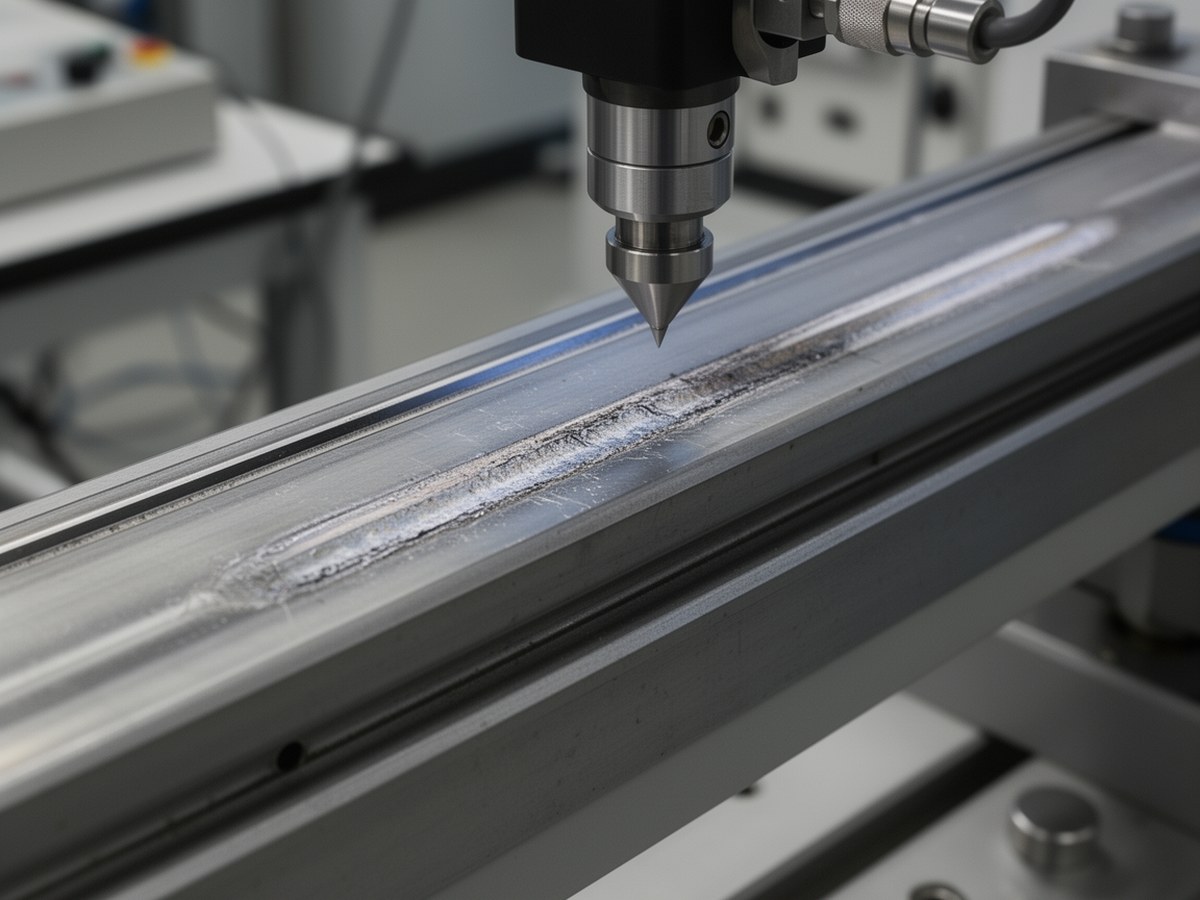

Матрица НК и решения по дефектам
Поставить перед таблицей дефектов для быстрого сопоставления метода и предельного критерия.
Минимальный чек-лист трассируемости партии
- Номер плавки и сертификат материала.
- Номер заготовки/партии и идентификатор маршрута.
- Оборудование, оснастка и оператор на ключевых операциях.
- Фактические режимы ТО: температура, время, среда, охлаждение.
- Дата/время каждой операции и номер смены.
- Протоколы геометрии, твердости, УЗК, МПД/КД, ВИК.
- Итоговое решение ОТК (принять/доработать/забраковать) с причиной и подписью.
Сравнение с постоянным сечением
Переменное сечение оправдано при выраженно неравномерной нагрузке по длине, когда снижается масса или растет ресурс без выхода за бюджет контроля. При равномерной нагрузке и массовом производстве постоянное сечение обычно технологичнее и дешевле в приемке.
Справочные формулы и границы применимости
Углеродный эквивалент: Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15
Целевая функция оптимизации: min M(x), при σmax(x) ≤ [σ], δmax(x) ≤ [δ]
Индекс чистоты: K = (Σ ni·di²)/(S·N)
Запас по контактным напряжениям: nH = [σH]/σH,раб
Формулы справочные. Для утверждения технологии нужны МКЭ, технологические пробы и ресурсные испытания для конкретного изделия.
