Ременная передача представляет собой механическую систему с гибкой связью для передачи крутящего момента от источника энергии к потребителю. В классическом исполнении механизм состоит из ведущего и ведомого шкивов, охваченных замкнутым гибким элементом. Технически ремень выступает гибкой деталью, которая передает механическую энергию за счет сил трения или геометрического зацепления.
- Назначение: передача вращательного движения на средние и большие межосевые расстояния.
- Принцип работы: трение (для гладких и клиновых профилей) или зацепление (для зубчатых).
- Главное преимущество: плавность хода и защита механизмов от резких перегрузок.
Общие сведения и принцип работы
Фрикционные ременные передачи работают за счет силы трения на поверхности контакта между ремнем и ободом шкива. Для создания нужного усилия ремень устанавливают с предварительным натяжением. В процессе работы образуются две ветви: ведущая с сильным натяжением и ведомая с ослабленным.
Loctite 8192, 400мл3 800 ₽ Без НДС
Сухая смазка WEICON PTFE, 400 мл2 414 ₽ Без НДС
Сухая смазка Rox PTFE Powder, 1 кг, синтетика2 400 ₽ Без НДС
Сухая смазка Rox 100, 1 кг, минеральная7 200 ₽ Без НДС
Ключевые геометрические параметры системы включают межосевое расстояние и дугу обхвата. Чем больше угол обхвата на малом шкиве, тем выше тяговая способность передачи. Эти значения рассчитывают на этапе проектирования привода для любого оборудования, от бытовой техники до тяжелых станков.
Во фрикционных передачах всегда возникает упругое скольжение. Это микроскопическое проскальзывание ремня по шкиву из-за разности натяжений в ведущей и ведомой ветвях. Процесс считается нормальным физическим явлением и отличается от буксования при перегрузке.
Классификация ременных передач
По форме поперечного сечения гибкого элемента передачи делят на несколько типов со своими кинематическими и силовыми особенностями.
Плоские ремни
Имеют прямоугольное сечение. Отличаются высокой гибкостью, что позволяет использовать шкивы малых диаметров и работать на высоких скоростях (до 100 м/с). Однако они требуют значительного предварительного натяжения и создают большие нагрузки на опоры валов.
Клиновые ремни
Имеют трапециевидное сечение. Работают в клиновых пазах шкивов. Благодаря эффекту заклинивания сила трения в 3 раза выше, чем у плоских при том же натяжении. Это самый распространенный ременной механизм в промышленности.
Поликлиновые ремни
Объединяют достоинства плоских (гибкость) и клиновых (высокая тяговая способность). Представляют собой плоскую ленту с несколькими продольными клиновыми выступами на внутренней стороне.
Зубчатые ремни
Передают момент не трением, а зацеплением. Исключают скольжение, обеспечивая постоянное передаточное отношение. Широко применяются там, где требуется точная синхронизация (например, ремень ГРМ двигателя).
| Тип ремня | Макс. скорость (м/с) | КПД (%) | Передаваемая мощность (кВт) | Особенности |
|---|---|---|---|---|
| Плоский | До 100 | 96–98 | До 2000 | Высокая гибкость, большие габариты передачи |
| Клиновой | До 30 | 95–97 | До 400 | Высокая тяговая способность, компактность |
| Поликлиновой | До 40 | 97–98 | До 1000 | Сниженный уровень вибраций, малые диаметры шкивов |
| Зубчатый | До 50 | 98–99 | До 200 | Синхронность вращения, отсутствие скольжения |

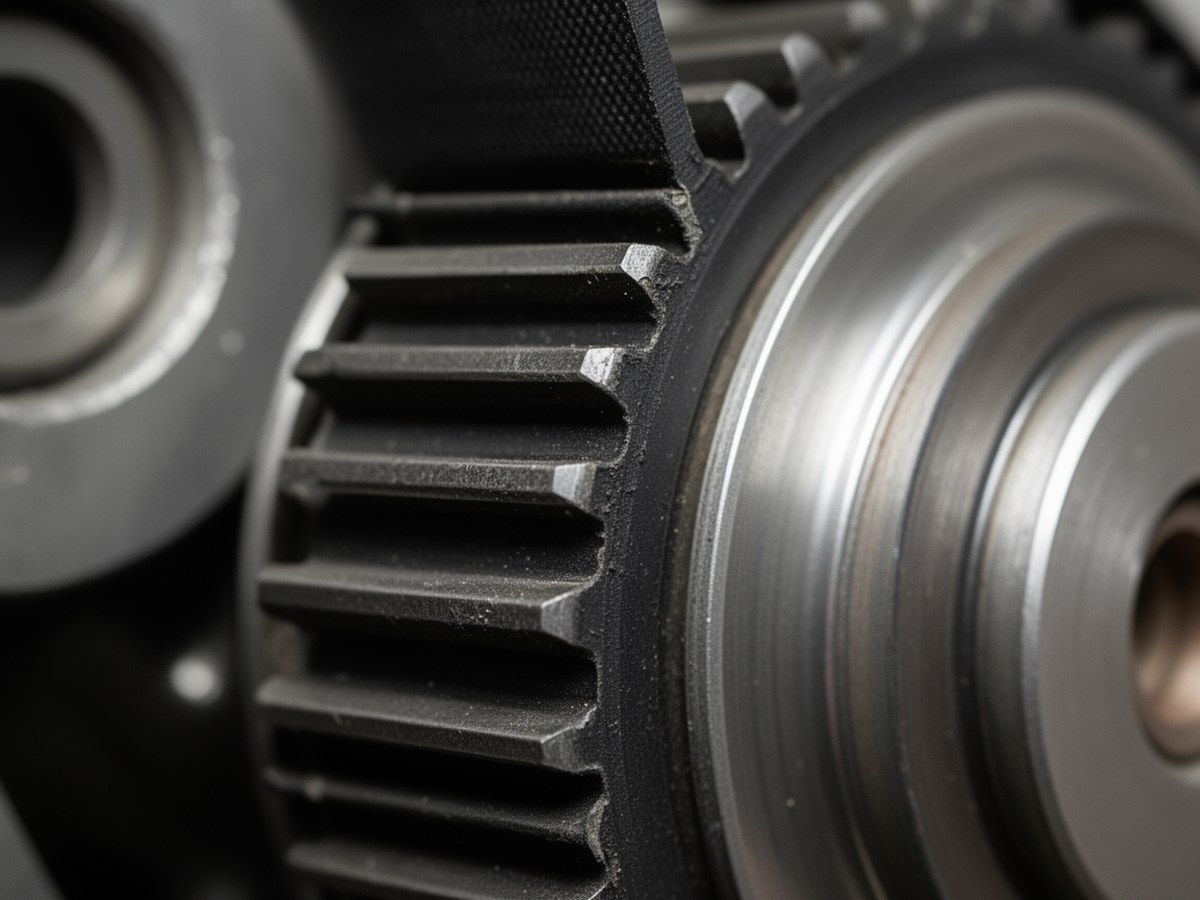

Зубчатая передача
Пример передачи, работающей по принципу зацепления.
Зубчатая передача
Пример передачи, работающей по принципу зацепления.
Конструкция элементов и материалы
Надежность привода зависит от подбора материалов для гибкой связи и колес. Конструктивно шкив в машине состоит из трех основных частей: ступицы для посадки на вал, соединительного диска со спицами и обода, который служит рабочей поверхностью.
Шкивы отливают из чугуна марок СЧ15 и СЧ20, углеродистых сталей, алюминиевых сплавов или прочных пластмасс. Профиль обода строго стандартизирован. Ведущий и ведомый шкивы ремня требуют идеальной соосности для защиты кромок от быстрого износа.
Современные ремни имеют сложную композитную структуру:
- Несущий слой: воспринимает основную нагрузку. Выполняется из кордшнура (полиэфир, кевлар, стекловолокно) или кордной ткани. Кордшнуровые конструкции более гибкие и долговечные.
- Слой растяжения и сжатия: резиновые или полиуретановые слои, обеспечивающие эластичность при огибании шкива.
- Обертка: прорезиненная ткань, защищающая внутренние слои от износа и агрессивных сред.
Производство клиновых профилей в РФ регламентируется ГОСТ 1284.1-89 и смежными стандартами, определяющими размеры сечений (Z, A, B, C, D, E).
Основы расчета: кинематика и силы
Проектирование начинается с определения кинематических параметров. Окружная скорость ремня вычисляется по формуле:
где d₁ обозначает расчетный диаметр ведущего шкива в миллиметрах, а n₁ указывает частоту его вращения в оборотах в минуту.
Передаточное отношение (u) фрикционной передачи не является строго постоянным из-за упругого скольжения (ε), которое обычно составляет 0,01–0,02:
Силовой расчет и уравнение Эйлера
Тяговая способность определяется разностью натяжений ведущей (F₁) и ведомой (F₂) ветвей. Связь между этими силами на границе начала буксования описывается классическим уравнением Эйлера:
В этом уравнении e выступает основанием натурального логарифма, f отражает приведенный коэффициент трения, а α задает угол обхвата малого шкива в радианах. Для повышения тяговой способности увеличивают угол обхвата или коэффициент трения, переходя на клиновой профиль.
Натяжение ремней
Работоспособность узла требует взаимодействия шкива и ремня с заданным предварительным натяжением (F₀). Со временем материал вытягивается, натяжение падает. Для компенсации этого процесса применяют два подхода:
- Кинематические способы: перемещение электродвигателя по салазкам или качающиеся плиты (использование веса самого двигателя).
- Конструктивные способы: установка натяжных роликов. Ролик обычно устанавливают на ведомой ветви ближе к меньшему шкиву, чтобы одновременно увеличить дугу обхвата.
Преимущества и недостатки
Особенности ременных приводов нагляднее всего проявляются при сравнении с цепными и зубчатыми механическими передачами.
| Критерий | Ременная передача | Цепная передача | Зубчатая передача |
|---|---|---|---|
| Плавность и шум | Высокая плавность, бесшумность | Средний шум, возможны рывки | Шум зависит от точности изготовления |
| Защита от перегрузок | Да (за счет проскальзывания) | Нет (жесткая связь) | Нет (жесткая связь) |
| Обслуживание | Минимальное (без смазки) | Требует регулярной смазки | Требует масляной ванны |
| Нагрузка на валы | Высокая (из-за натяжения) | Средняя | Низкая (только от рабочих сил) |
| Габариты | Большие | Средние | Компактные |
Ременная передача решает задачи передачи мощности на большие расстояния, обеспечивает плавность хода и защищает узлы оборудования от динамических ударов.
