Коротко главное
- Шкив включает ступицу, диск или спицы и обод с рабочим профилем.
- По форме профиля детали делятся на клиновые, поликлиновые, зубчатые, плоские и вариаторные.
- Материал зависит от окружной скорости. Производители используют чугун, сталь, алюминиевые сплавы и пластики.
- Деталь сажают на вал через черновое отверстие под расточку или фиксируют коническими втулками Taper Bush.
Ременный шкив работает как колесо с профилированным ободом, которое передает крутящий момент через приводной ремень. Точный подбор шкива повышает КПД передачи, снижает вибрации и защищает механизм от перегрузок.
Конструкция ременного шкива
Шкив состоит из трех основных частей:
- Ступица. Центральная деталь с отверстием для посадки на вал. Через нее передается крутящий момент.
- Обод. Наружная часть шкива, которая контактирует с ремнем. Профиль обода (канавки, зубья или плоская поверхность) строго соответствует типу применяемого ремня.
- Диск или спицы. Связывают ступицу и обод. Для снижения массы крупногабаритные шкивы изготавливают со спицами или облегчающими отверстиями в диске.
Расчетный диаметр шкива (dp) показывает линию, по которой проходит нейтральная ось ремня. Его используют во всех кинематических расчетах передачи.
Классификация по типу профиля
От формы обода зависит тип передачи. Основные виды шкивов и их характеристики:
Клиновые шкивы
Имеют одну или несколько клиновидных канавок. Дают сильную тягу за счет заклинивания ремня. Стандартизированы по ГОСТ и DIN (профили SPZ, SPA, SPB, SPC).

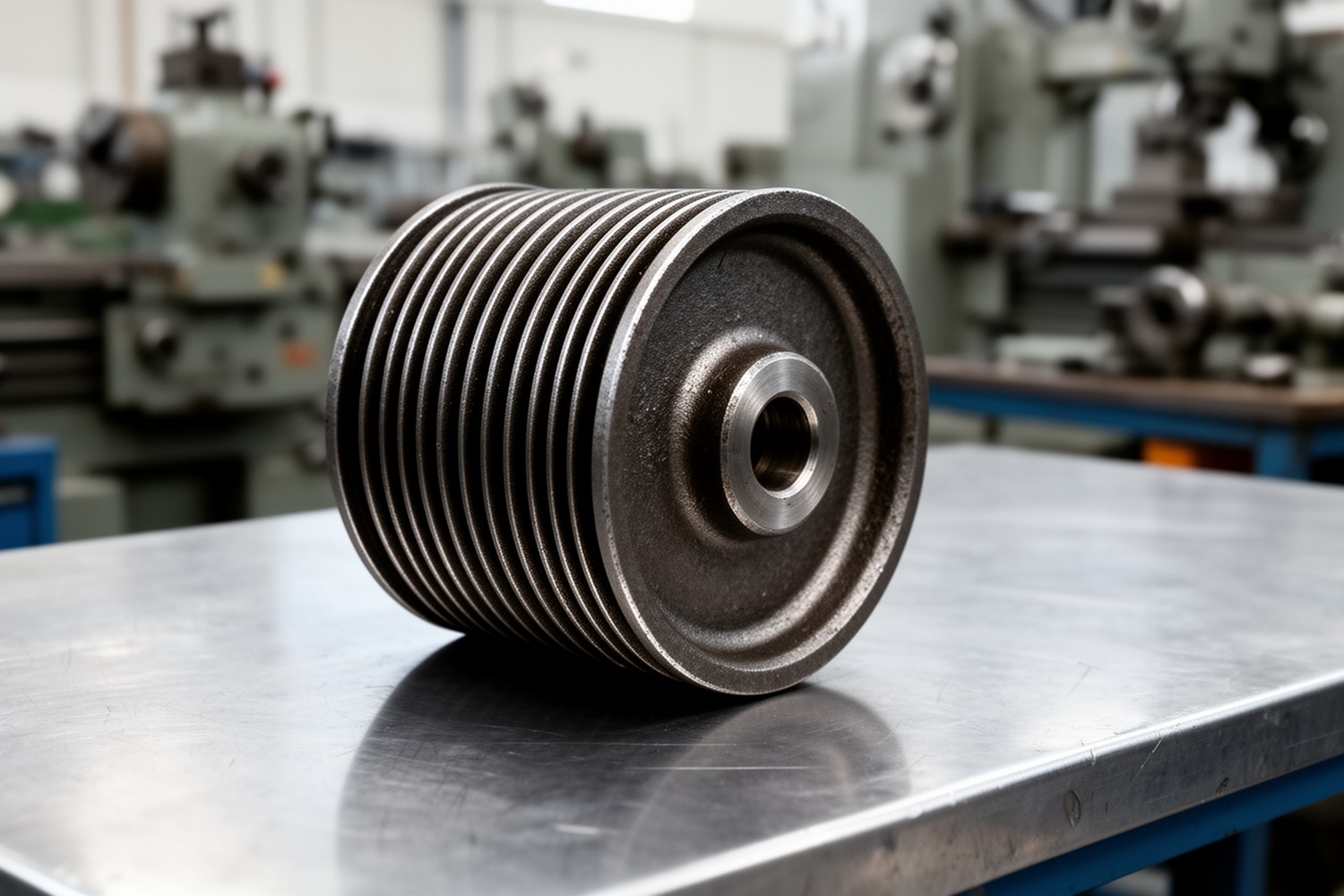

Поликлиновые шкивы
Обод имеет несколько мелких продольных ручьев. Сочетают гибкость плоских ремней и тяговую способность клиновых. Применяются в высокоскоростных и компактных передачах.
Зубчатые шкивы
Оснащены поперечными зубьями на ободе. Обеспечивают синхронную передачу без проскальзывания. Требуют точного позиционирования и натяжения.
Плоские и вариаторные
Плоские шкивы имеют гладкий обод (часто с небольшой выпуклостью для центрирования ремня). Вариаторные шкивы имеют подвижные конические диски для бесступенчатого изменения расчетного диаметра.
Материалы изготовления
Материал шкива подбирают под мощность, условия работы и окружную скорость.
| Материал | Особенности и применение | Предельная окружная скорость, м/с |
|---|---|---|
| Серый чугун (СЧ15, СЧ20) | Хорошо гасит вибрации, технологичен. Применяется в большинстве стандартных промышленных передач. | До 30 |
| Сталь (литье, прокат, сварные) | Высокая прочность. Используется для высоконагруженных и высокоскоростных передач. | До 40-45 |
| Алюминиевые сплавы | Малый вес, низкая инерция. Применяются в приборостроении, автомобильных приводах и легком машиностроении. | До 25 |
| Пластмассы (полиамид) | Легкие, коррозионностойкие, бесшумные. Для передач малой мощности. | До 15 |
Способы крепления на валу
От фиксации шкива зависит работа всей передачи. Ступицы выпускают в трех вариантах:
- Черновое отверстие: Шкив поставляется с минимальным центровочным отверстием. Требует токарной обработки (расточки и нарезки шпоночного паза) под конкретный размер вала.
- Под расточку (с пилотным отверстием): Отверстие предварительно обработано, но требует финишной расточки под требуемый диаметр посадки.
- С конической втулкой (Taper Bush): Самый удобный формат. Шкив имеет коническое отверстие, в которое вставляется разрезная втулка Taper Bush. При затягивании винтов втулка сжимается, надежно фиксируя шкив на валу без необходимости расточки и шпоночного соединения (хотя шпоночный паз во втулке обычно присутствует).
Монтаж с помощью Taper Bush
Использование конических втулок значительно упрощает процесс монтажа и демонтажа шкивов.
Основные расчетные параметры
При проектировании передачи вычисляют базовые параметры.
Передаточное отношение (i) определяется через расчетные диаметры ведомого (d2) и ведущего (d1) шкивов с учетом коэффициента скольжения (ε):
Окружная скорость шкива (v, м/с) рассчитывается по формуле:
где dp обозначает расчетный диаметр шкива в мм, n обозначает частоту вращения в об/мин.
