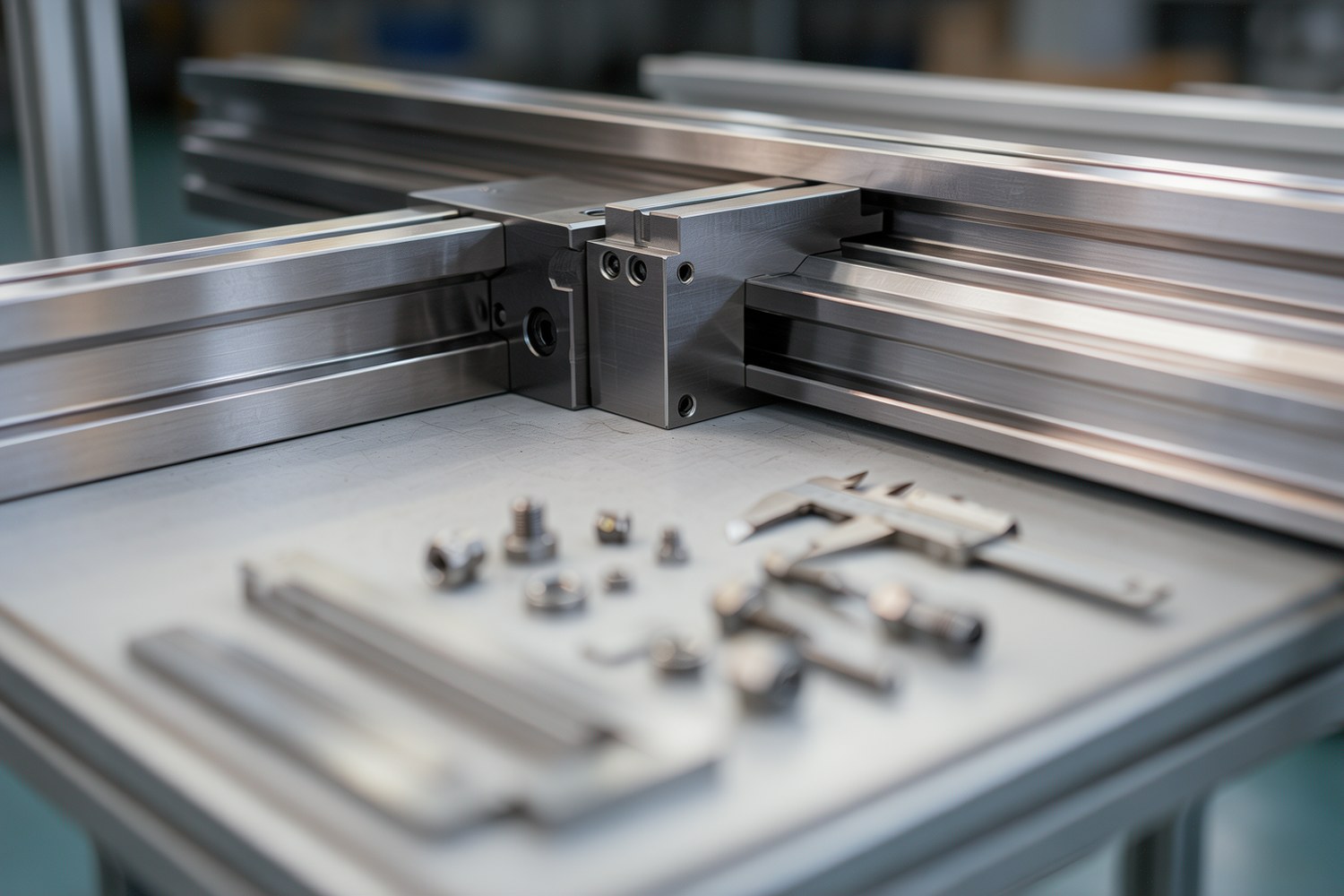

Линейные направляющие задают точность перемещения в станках, роботизированных узлах и автоматизированных линиях. Каретки изнашиваются быстрее остальных узлов из-за циклических нагрузок и трения качения. Ремонт каретки линейной направляющей включает восстановительные работы: устранение дефектов дорожек качения, корпуса и сепаратора. Ремонт не сводится к замене шариков. Перед восстановлением проверяют корпус, дорожки качения, сепаратор, уплотнения и геометрию сборки.
Основные тезисы
- Экономия при ремонте обычно составляет 30–40% от цены нового узла
- К корпусу предъявляются жёсткие требования: трещины, коррозия более 30% и деформации свыше 0,2 мм — повод для отбраковки детали
- Корпус проходит ультразвуковой контроль на скрытые дефекты
- Шарики и ролики не восстанавливают, только заменяют
- После монтажа нужна юстировка рельса и калибровка ЧПУ
Диагностика и дефектация
Узел проверяют после полной диагностики. Визуального осмотра для прецизионных узлов недостаточно. Необходимо выявить как внешние, так и скрытые дефекты, которые влияют на жёсткость и точность перемещения.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Классификация дефектов
Дефекты кареток делят на категории по природе возникновения и влиянию на работоспособность.
| Тип дефекта | Характерные признаки | Причины возникновения | Влияние на работу |
|---|---|---|---|
| Абразивный износ | Равномерное стирание поверхности, микроскопические борозды, изменение шероховатости | Попадание абразивных частиц, недостаточная смазка, износ уплотнений | Увеличение зазора, снижение точности позиционирования, рост шума |
| Адгезионный износ (задиры) | Локальные наплывы металла, царапины, потемнение поверхности | Перегрузки, нарушение режима смазки, высокие скорости скольжения | Неравномерность хода, заедания, вибрация |
| Усталостные повреждения | Питтинг (точечное выкрашивание), микротрещины на дорожках качения | Циклические нагрузки, превышение допустимой грузоподъемности (C) | Резкое увеличение шума, биение, потеря жёсткости |
| Коррозионные повреждения | Ржавчина, изменение цвета, питтинги от химического воздействия | Воздействие влаги, агрессивных сред, длительная консервация без защиты | Увеличение трения, риск заклинивания, ускоренный износ элементов |
| Механические повреждения | Вмятины, сколы, деформация корпуса или направляющих | Удары при монтаже или демонтаже, падение груза на направляющую | Нестабильность движения, блокировка, разрушение сепаратора |
Методы неразрушающего контроля (НК)
Скрытые дефекты, которые не видны глазу, выявляют методами НК. Без этого нельзя гарантировать безопасность и надёжность отремонтированного узла.
- Магнитопорошковый контроль (МПД): Ищет поверхностные и подповерхностные трещины в корпусе каретки и элементах качения. Помогает обнаружить микротрещины, которые могут стать очагом усталостного разрушения.
- Ультразвуковой контроль (УЗК): Проверяет целостность корпуса на внутренние расслоения, трещины и пористость. Особенно нужен для литых корпусов больших типоразмеров (Rexroth, THK).
- Профилометрия: Измерение шероховатости дорожек качения. Отклонение Ra от номинала говорит о том, что нужна шлифовка или хонингование.
- Измерение геометрии: Контроль прямизны дорожек качения и плоскостности посадочных поверхностей корпуса с помощью прецизионных индикаторов и калибров.
Технологии восстановления компонентов
Восстановление каретки включает обработку корпуса, дорожек качения и замену изнашиваемых деталей. Метод выбирают по типу дефекта и допускам производителя.
Восстановление корпуса и дорожек качения
Корпус каретки и дорожки качения (внутренние поверхности каретки) восстанавливают по геометрии, чтобы обеспечить правильное зацепление с рельсом.
- Шлифовка и хонингование: Основной способ восстановления дорожек качения. Устраняет питтинг, задиры, возвращает нужную шероховатость. Снимается минимальный слой металла, десятые доли миллиметра, поэтому исходная твёрдость поверхности сохраняется.
- Наплавка и электрохимическое наращивание: Применимы при сильном износе или коррозии, когда одной шлифовкой не обойтись. После наплавки обязательна термическая обработка (закалка) для восстановления твёрдости.
- Полировка: Убирает мелкие дефекты и снижает коэффициент трения. Но геометрию так не восстановить.
Замена элементов качения и сепаратора
Элементы качения (шарики или ролики) и сепараторы — расходные детали. Их ремонт почти всегда нецелесообразен из-за высоких требований к точности и чистоте.
- Элементы качения: Меняют на новые обязательно. При подборе строго соблюдают оригинальную партию и производителя. Смешивать элементы разных партий или производителей нельзя: нагрузка распределится неравномерно, и узел быстро выйдет из строя.
- Сепараторы: Полимерные сепараторы (нейлон, полиамид) заменяют новыми. Металлические иногда ремонтируют (сварка, пайка), но только если нет критических деформаций. На практике замена на новый сепаратор работает стабильнее.
- Уплотнения: Щеткодержатели и уплотнения всегда меняют новыми. Износ уплотнений пропускает абразив внутрь каретки, и все восстановительные работы сходят на нет. Герметизация является критически важным этапом: без новых уплотнений абразив снова попадет внутрь каретки.
Метод восстановления
Шлифовка / Хонингование
Применимость
Устранение питтинга, задиров, восстановление шероховатости
Ограничения
Невозможно при глубоких усталостных трещинах или значительном изменении геометрии
Ожидаемый ресурс
60–85% от нового узла
Метод восстановления
Наплавка / Наращивание
Применимость
Глубокая коррозия, значительный износ, восстановление размеров
Ограничения
Требует термической обработки, риск коробления корпуса
Ожидаемый ресурс
50–70% от нового узла
Сборка и контроль качества
Качество сборки определяет точность и срок службы отремонтированной каретки. Работы ведут в условиях, близких к чистым помещениям (класс не ниже 8-го по ГОСТ ISO 14644-1).
Требования к чистоте и смазке
Любое загрязнение внутри каретки ускоряет износ. Перед сборкой детали промывают в ультразвуковых ваннах со специальными моющими средствами, затем сушат. Смазку наносят согласно рекомендациям производителя. Смазка, отличная от оригинальной, может быть несовместима с материалами уплотнений или сепаратора. Для прецизионных узлов часто нужны высокотемпературные литиевые или полимерные смазки, которые не вымываются и не скапливают абразив.
Юстировка и калибровка системы
После установки отремонтированной каретки проверяют геометрию системы. Небольшие отклонения при монтаже рельса ведут к неравномерному распределению нагрузки между каретками. Калибруют систему ЧПУ лазерными интерферометрами или компараторами, чтобы ввести поправки. Без этого отремонтированная каретка не вернёт исходную точность позиционирования.
| Параметр контроля | Допуск (примерный для прецизионных ЛН) | Метод измерения |
|---|---|---|
| Параллельность установки рельса | 0,01–0,02 мм/м | Индикатор часового типа |
| Плоскостность посадочной поверхности | 0,02–0,05 мм | Прецизионная линейка, щупы |
| Шероховатость дорожки качения (Ra) | 0,1–0,2 мкм | Профилометр |
| Свободный ход (усилие) | 0,01–0,03 Н (для типоразмеров H15–H30) | Динамометр |
Экономическая оценка ремонтопригодности
Решение о ремонте должно быть экономически обоснованным. Простое сравнение цен на запчасти не даёт полной картины. В расчёт берут простой, логистику и остаточный ресурс.
Формулы расчета
Для оценки экономической эффективности ремонта (ЭЭР) используют формулу:
где СЗ — полная стоимость замены: новые каретки, демонтаж, установка, логистика и простой; СР — полная стоимость ремонта: диагностика, запчасти, трудозатраты и простой. Результат выражается в процентах.
Для более точной оценки расчёт общей экономической эффективности (ОЭ) корректируют с учётом коэффициентов:
где КР — коэффициент остаточного ресурса, обычно 0,7–0,9; КП — коэффициент производительности после ремонта, обычно 0,9–1,0. ЭЭР, КР и КП являются безразмерными величинами, ОЭ выражается в процентах.
Пример расчета (HIWIN H20)
Фрезерный станок: простой стоит 5000 ₽/час. Нужно отремонтировать 4 каретки.
| Статья затрат | Замена (новый узел) | Ремонт (восстановление) |
|---|---|---|
| Стоимость комплектующих | 320 000 ₽ (4 × 80 000 ₽) | 18 000 ₽ (элементы качения, уплотнения) |
| Трудозатраты | 15 000 ₽ (демонтаж и установка) | 22 000 ₽ (диагностика, обработка, сборка) |
| Время простоя (часы) | 24 часа | 16 часов |
| Стоимость простоя (5000 ₽/час) | 120 000 ₽ | 80 000 ₽ |
| Логистика | 12 000 ₽ | 2 000 ₽ |
| Итого затраты | 267 000 ₽ | 122 000 ₽ |
Экономическая эффективность ремонта:
ЭЭР = \frac{267 000 - 122 000}{267 000} \times 100\% = 54,3\%
При КР = 0,8 и КП = 0,95:
ОЭ = 54,3\% \times 0,8 \times 0,95 = 41,3\%
Критерии отказа от ремонта
Ремонт может оказаться невозможным или нецелесообразным даже при экономической выгоде:
- Трещины в корпусе каретки или элементах качения.
- Глубокая коррозия на более чем 30% рабочей поверхности.
- Значительные пластические деформации свыше 0,2 мм, вне возможностей восстановления.
- Усталостные повреждения дорожек качения на значительную глубину.
- Отсутствие запчастей или спецоборудования для конкретного типа каретки.
- Требуемая точность позиционирования превышает возможности отремонтированного узла.
Во всех перечисленных случаях каретку заменяют на новую. В таких случаях ремонт не дает надежного ресурса, поэтому каретку заменяют новой.
