Ремонт линейных направляющих и их восстановление оправданы только при подтвержденной ремонтопригодности. Для узла рельс-каретка применяют измеримый регламент, а не субъективную оценку хода.
- Область: шариковые и роликовые направляющие промышленного оборудования.
- Цель: вернуть требуемую точность, ресурс и безопасность.
- Цепочка: дефектовка → пороги/риски → метод восстановления → приемка и трендинг.
Область применения и термины
Термины: линейная направляющая, рельс, каретка, дорожка качения, преднатяг, люфт, непараллельность. Единицы: мм, мкм, мм/м, Н, °C.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Безопасность. Разборка кареток, юстировка рельсов и любые операции на прецизионных базах выполняются квалифицированным персоналом с поверенным инструментом по регламенту предприятия.
Симптомы и первичная дефектовка
| Симптом | Вероятная причина | Первичная проверка |
|---|---|---|
| Рост шума | Загрязнение рециркуляции, износ элементов качения | Смазка, стружка, состояние уплотнений |
| Локальный рывок | Задир дорожки, локальная деформация | Визуальный осмотр по координате дефекта |
| Люфт линейной направляющей | Износ дорожек/шариков, потеря преднатяга | Индикатор под заданной нагрузкой |
| Перегрев каретки | Ошибочный преднатяг, дефицит смазки | Температурный прогон на рабочей скорости |

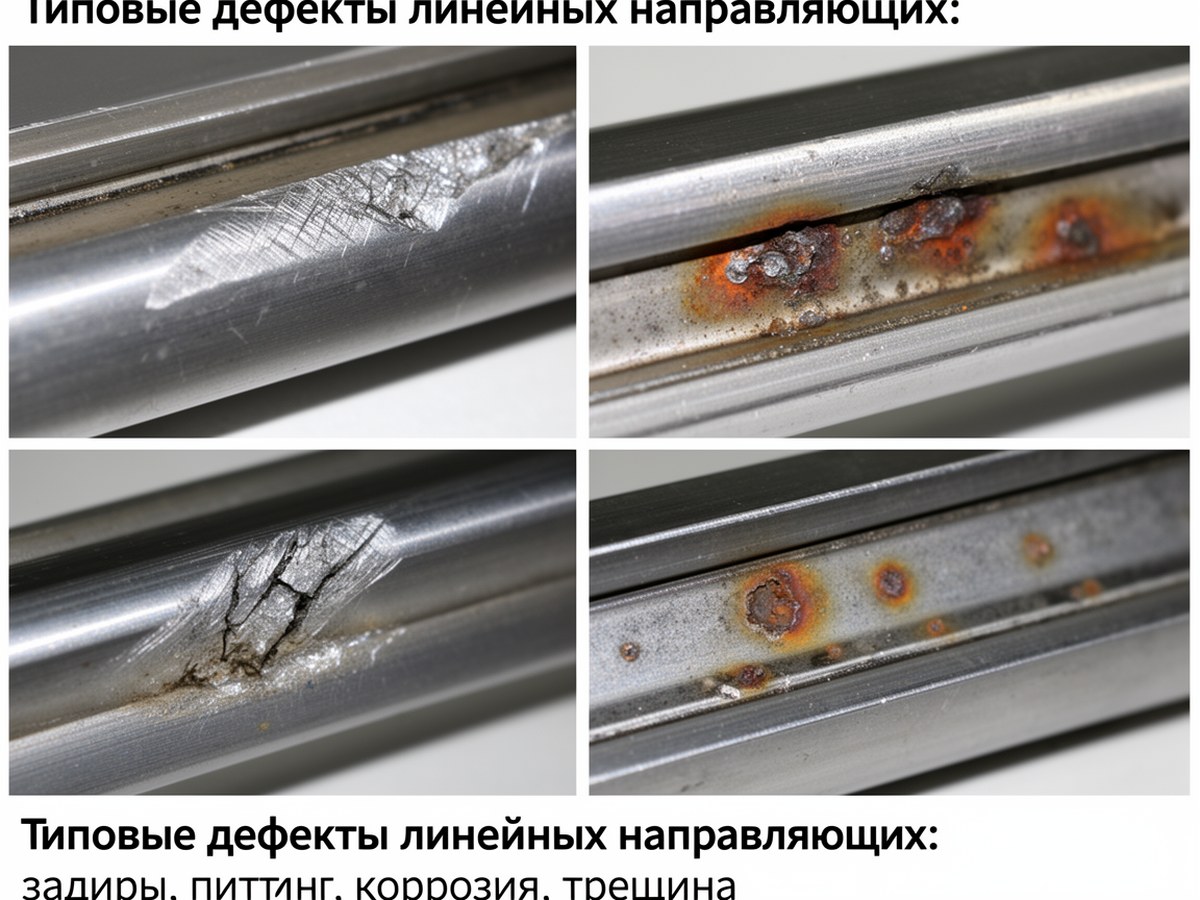

Примеры дефектов для первичной классификации
Коллаж помогает сопоставить симптом с типом повреждения до выбора метода восстановления.
Входной контроль и измерения
До решения о ремонте оформляют входной протокол.
| Поле протокола | Как фиксировать | Ед. |
|---|---|---|
| Идентификатор узла, наработка | Серийный номер, часы | ч |
| Условия измерений | Температура, тип нагрузки, скорость | °C, Н, м/с |
| Люфт по осям | Индикатор, не менее 3 повторов | мм |
| Прямолинейность/непараллельность | Индикатор/лазер по базе | мм/м |
| Шероховатость дорожек | Профилометр на репрезентативных зонах | мкм |
| Состояние смазки | Визуально и по загрязнению | - |
Пороги браковки и ремонтопригодности (типовые)
Пороги ниже даны как ориентир. Приоритет всегда у паспорта узла и внутреннего стандарта.
| Параметр | Метод | Типовой порог | Решение |
|---|---|---|---|
| Люфт каретки | Индикатор под номинальной нагрузкой | ≤0,02–0,03 мм для прецизионных узлов; >0,05 мм критично | До 0,03 мм: ремонт допустим; свыше 0,05 мм: замена/глубокая ревизия |
| Непараллельность рельсов | Измерение на длине L | ≤0,02 мм/м типично; >0,05 мм/м критично | Сначала юстировка баз, при неустранимости, замена |
| Прямолинейность рельса | Индикатор по контрольной базе | >0,03–0,04 мм/м для точных узлов нежелательно | Если не восстанавливается монтажом, замена рельса |
| Выкрашивание дорожки | Визуально-измерительный контроль | Локально до ~5% контактной зоны условно; прогрессирующее/множественное критично | Прогрессирующий питтинг: только замена линейных направляющих |
| Трещины | ВИК + НК | Любая подтвержденная трещина | Безусловная замена |
Стоп-факторы для «условно допустим ремонт»
- Трещины после НК (капиллярный, магнитный или эквивалентный метод по материалу).
- Прогрессирующий питтинг/выкрашивание дорожки качения.
- Потеря геометрии баз монтажа, неустранимая юстировкой.
- Повторный быстрый рост люфта после пробного восстановления.
При любом стоп-факторе решение однозначное: ремонт рельсов и кареток прекращают и выполняют замену.
Неразрушающий контроль и эскалация
| Ситуация | Метод НК | Правило эскалации |
|---|---|---|
| Подозрение на трещину | Капиллярный/магнитный | Положительный результат = только замена |
| Спорный питтинг | ВИК с фотофиксацией и картой зон | Рост зоны в динамике = замена |
| Сомнение по геометрии | Повторное измерение по независимой базе | Несходимость результатов = метрологическая эскалация |
Выбор метода восстановления
| Входные параметры | Операция | Результат |
|---|---|---|
| Люфт 0,06 мм, непараллельность 0,015 мм/м, трещин нет | Замена элементов качения и уплотнений, настройка преднатяга | Люфт 0,02 мм, шум снижен, узел принят |
| Локальный задир, рывок на участке 120 мм, геометрия в допуске | Локальная обработка по техкарте, контроль шероховатости | Рывок устранен, Ra в требуемом диапазоне, ход равномерный |
| Непараллельность 0,08 мм/м при изношенных базах | Пробная юстировка неэффективна | Решение: замена рельса и восстановление баз |
Экономика решения: ремонт или замена
C_рем = C_работ + C_запчастей + T_простоя × C_час + P_повт × C_повт
R_ост = (L_доп − L_тек) / v_роста
R_ост - оценка остаточного ресурса по тренду люфта.
Δ∥(мм/м) = (|h1 − h2| / L) × 1000
h1, h2 - показания в двух точках поперечного сечения рельсов, мм; L - база измерения, мм.
K_восст = E_до / E_после
Коэффициент восстановления точности: K_восст > 1 означает улучшение, K_восст = 1 без изменений, K_восст < 1 ухудшение.
Мини-FMEA для решения
| Фактор | Вес | Оценка 1–5 | Комментарий |
|---|---|---|---|
| Точность процесса | 0,35 | ... | Влияние на допуск изделия |
| Безопасность | 0,30 | ... | Риск внезапного отказа |
| Простой | 0,20 | ... | Потери из-за остановки |
| Вероятность повтора | 0,15 | ... | Риск повторного ремонта |
Интегральный риск: R = Σ(вес × оценка). При высоком R приоритет у замены.
Постремонтные испытания и приемка
| Проверка | Режим | Критерий |
|---|---|---|
| Прогон | 30–60 мин, 3 режима скорости, ход 100% длины | Нет заеданий и рывков |
| Люфт | После прогрева и после остывания | В пределах допуска узла |
| Нагрев | Контроль температуры каретки | Стабилизация, без аномального роста |
| Шум/вибрации | Сравнение с базовым профилем | Без новых выраженных пиков |
| Повторяемость | Не менее 30 циклов возврата | Разброс в заданном поле точности |
Трендинг после приемки (24–200 ч)
Рекомендуемые точки контроля: 24 ч, 72 ч, 200 ч наработки. Фиксируют люфт, температуру, шум и состояние смазки. Ускоренный рост любого параметра служит основанием для повторной дефектовки.
Профилактика повторных отказов
- Регламент смазки по фактической пыли, СОЖ, температуре и скорости.
- Защита от стружки: исправные уплотнения, скребки, экраны.
- Контроль нагрузок, ускорений и ударных режимов.
- Периодическая проверка геометрии после вмешательства в смежные узлы.
Итог: ремонт линейных направляющих целесообразен, когда подтверждены ремонтопригодность и управляемый риск. В противном случае технически и экономически оправдана замена линейных направляющих.
