Ремонт валов в прецизионном исполнении требует управляемой последовательности: входной контроль, инженерное решение по ремонтопригодности, восстановление геометрии, финиш и приемка по измеримым критериям. Ниже дан практический маршрут для шеек, посадок, шпоночных и шлицевых зон, а также валов с повышенным биением и изгибом.
- Сначала фиксируют дефект и базу измерений, затем выбирают технологию.
- Не каждый износ требует наращивания, часто рациональнее ремонтный размер.
- Приемка делится на обязательные и условно-обязательные проверки.
Назначение и границы руководства
Руководство применимо к приводным, опорным и технологическим валам из конструкционных и легированных сталей, включая участки под подшипники, уплотнения и муфты. Рассматриваются дефекты: износ шеек, задиры, овальность, конусность, нарушение прямолинейности, радиальное и торцевое биение вала, локальные повреждения шпоночных и шлицевых зон.
Числовые пороги ниже приведены как ориентировочные для первичного инженерного решения. Для выпуска в работу приоритет у КД/ТУ, расчетов прочности и требований узла.
Типовые дефекты и первичная дефектация
Дефектация валов выполняется в единой базе: центровые отверстия или технологические базы по чертежу. До измерений деталь очищают без съема металла.
| Тип дефекта | Признак | Ремонтопригодность | Типовой подход |
|---|---|---|---|
| Износ шейки до 0,10–0,30 мм по диаметру (ориентировочно) | Потеря посадки, риски | Высокая | Шлифовка шеек вала в ремонтный размер или локальное восстановление |
| Овальность/конусность | Нестабильный контакт подшипника | Высокая | Перешлифовка, контроль круглости и цилиндричности |
| Изгиб, повышенное биение | Вибрация узла | Средняя | Правка + повторная обработка базовых поверхностей |
| Задиры и прижоги | Локальные повреждения слоя | Средняя | Снятие дефектного слоя, при необходимости наплавка/напыление |
| Трещины в рабочих сечениях | Результаты НК | Низкая | Выбраковка |
Критерии выбора стратегии ремонта
После дефектации выбирают один из трех маршрутов: восстановление номинала, переход в ремонтный размер, выбраковка.
Короткое дерево решений (чек-лист):
1) Материал и термообработка: допускают ли выбранный процесс восстановления.
2) Глубина дефекта: устранима ли без выхода за допустимый съем.
3) Остаточное сечение: сохраняется ли прочность после обработки/ремонтного размера.
4) Требуемый ресурс: нужен номинальный ресурс или допустим ресурс ремонтной ступени.
5) Класс точности: обеспечиваются ли круглость, цилиндричность, соосность вала и биение вала после маршрута.
Если любой пункт не выполняется и не компенсируется технологически, маршрут переводят в выбраковку.
| Критерий | Восстановление | Ремонтный размер | Выбраковка |
|---|---|---|---|
| Глубина дефекта | Локальная, устранимая | Снимается обработкой | Превышает допустимый съем |
| Трещины (НК) | Нет | Нет | Есть |
| Снижение сечения | Компенсируется | Допустимо расчетом | Недопустимо |
| Требуемый ресурс | Высокий, близкий к номиналу | Средний/высокий по КД/ТУ | Не обеспечивается |
Методы восстановления: возможности и ограничения
| Метод | Что восстанавливает | Ограничения | Ожидаемая точность после финиша |
|---|---|---|---|
| Перешлифовка | Форма и размер в ремонтный диапазон | Ограничение по минимальному диаметру | Круглость до 0,001–0,003 мм |
| Наплавка | Существенный недобор размера | Тепловложение, риск поводки | После мехобработки до IT6–IT7 |
| Газотермическое напыление | Локальный износ и коррозия | Требование к адгезии и подготовке | Высокая чистота поверхности после шлифования |
| Ремонтная втулка | Посадочные зоны | Нужно обеспечить натяг и соосность | Определяется точностью посадки и финиша |
| Правка | Прямолинейность и биение | Риск остаточных напряжений | Зависит от повторной обработки баз |
Неразрушающий контроль при подозрении на трещины
- Обязательно: магнитопорошковый контроль для ферромагнитных сталей в зонах концентраторов напряжений (галтели, переходы диаметров, шпоночные пазы).
- Обязательно: капиллярный контроль для немагнитных или локально подготовленных участков.
- По необходимости: ультразвуковой контроль для объемных дефектов в толстых сечениях.
Восстановление геометрии и правка
Последовательность: проверка центров, черновая правка, стабилизация, чистовая правка, контроль биения, затем обработка шеек и базовых поверхностей.
Оценка прогиба при правке (балочная модель): δ = k · F · L³ / (3 · E · I)
где δ — прогиб, мм; F — приложенная сила, Н; L — расчетная длина, мм; E — модуль упругости, МПа; I — момент инерции сечения, мм⁴; k — коэффициент схемы нагружения.
Границы применимости: линейно-упругая работа материала; схема опирания близка к шарнирной/двухопорной; для отношения L/D ориентировочно 8–25; сплошное или близкое к нему сечение без резких ступеней на расчетном участке.
Оценка усилия поджима люнета: P = (q · L² · cos α) / (8 · f)
где P — усилие поджима, Н; q — погонная нагрузка, Н/мм; L — расстояние между опорами, мм; α — угол охвата; f — допустимый упругий прогиб, мм.
Границы применимости: установившийся режим точения/шлифования, без ударной нагрузки; контакт люнета стабилен; расчет используют как стартовую оценку с обязательной проверкой по фактической форме детали.
Финишная обработка и шероховатость
| Метод финиша | Типовой диапазон Ra, мкм | Задача | Риск |
|---|---|---|---|
| Круглое шлифование | 0,16–0,63 | Базовое восстановление посадок | Прижоги при завышенной подаче |
| Тонкое шлифование | 0,08–0,20 | Прецизионные шейки | Термонапряжения поверхностного слоя |
| Суперфиниш | 0,02–0,08 | Повышение ресурса контакта | Съем формы при неверном давлении бруска |
Шлифование как ключевая операция финиша

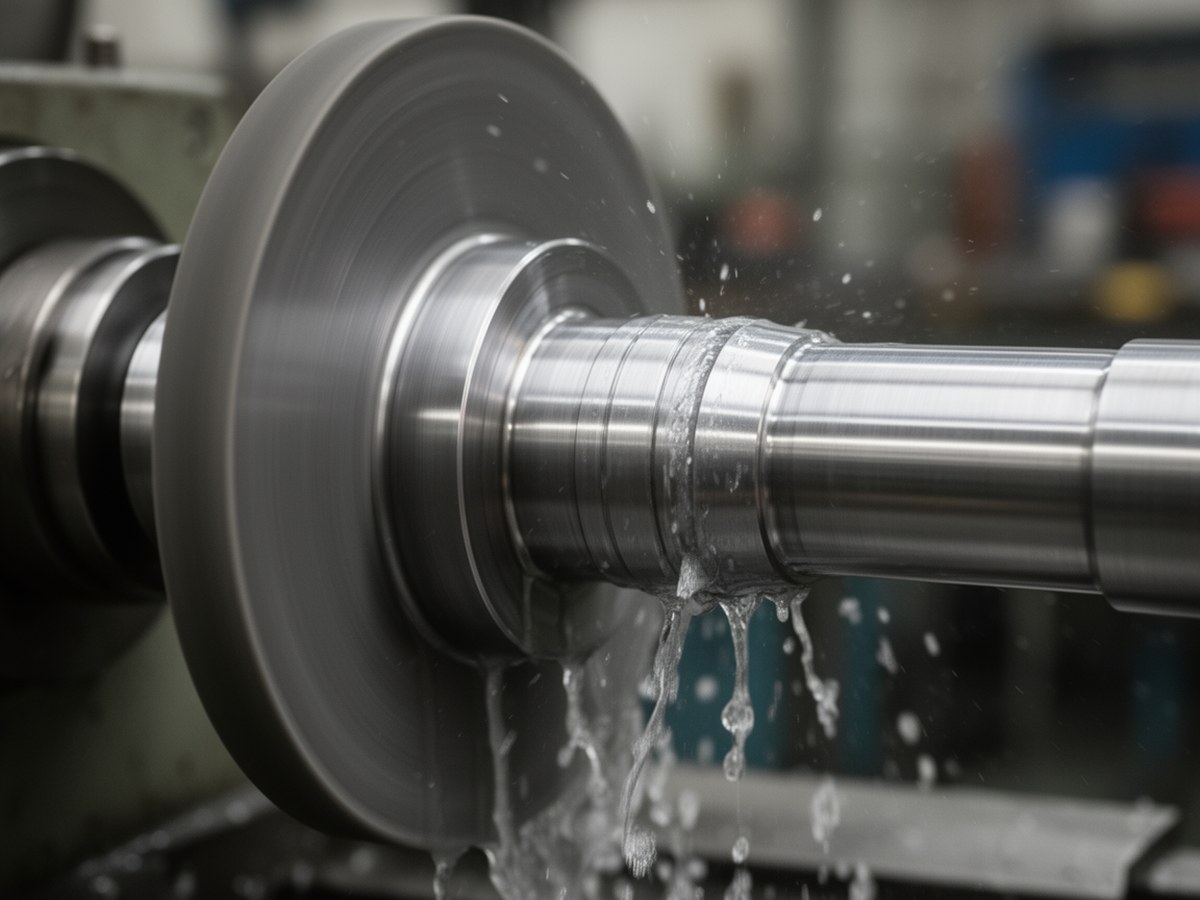

Иллюстрация показывает типовую настройку процесса с подачей СОЖ для снижения риска прижогов.
Метрологическое обеспечение и условия измерений
Рекомендуемые условия: 20 ±1 °C, выдержка детали до термостабилизации, поверенный инструмент, минимум две серии повторных измерений.
| Параметр | Метод контроля | Типовая точность | Требования к условиям |
|---|---|---|---|
| Круглость | Кругломер | до 0,1–0,2 мкм по прибору | Жесткая установка, чистая база |
| Цилиндричность | Координатные/специализированные системы | мкм-уровень по классу прибора | Температурная стабильность |

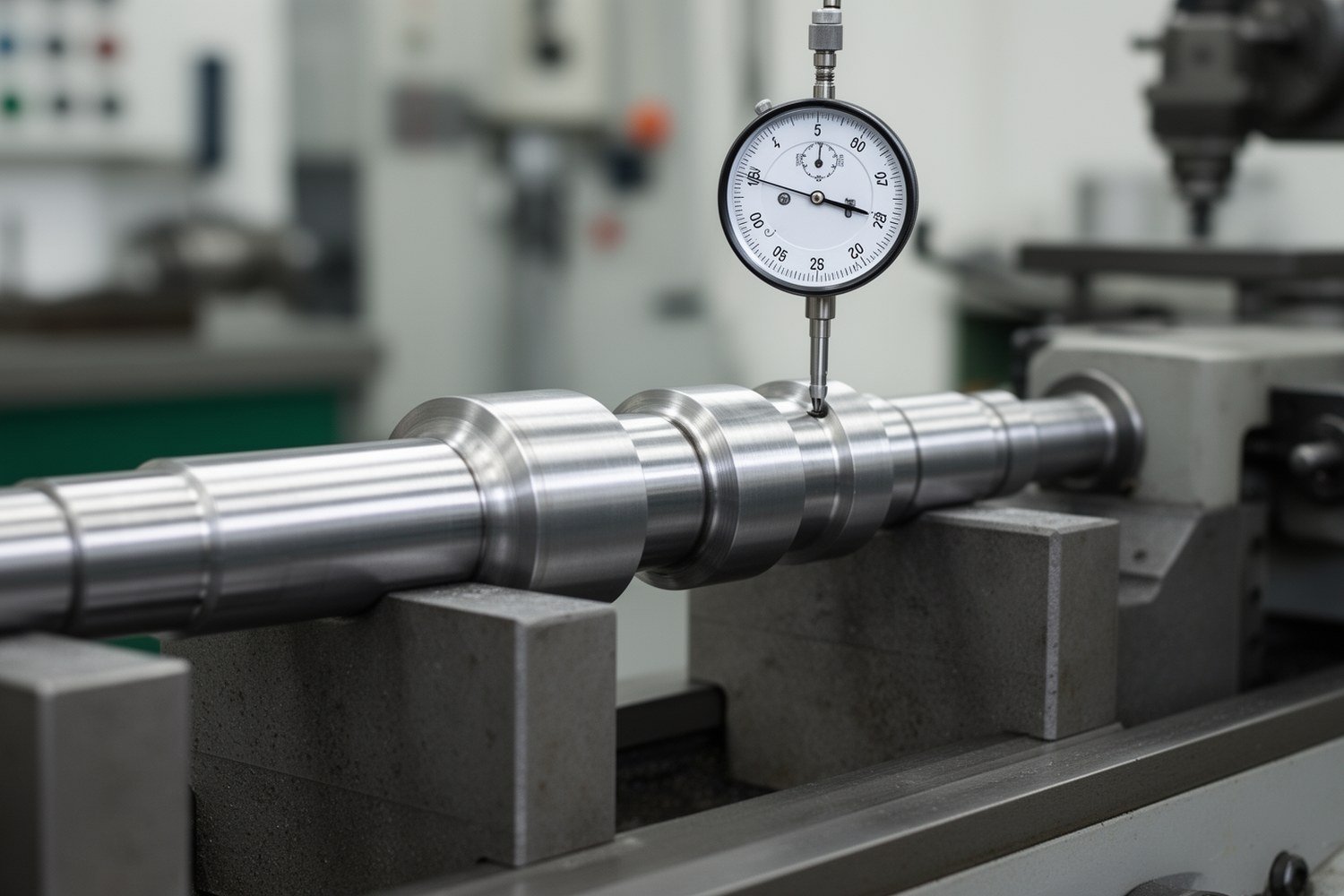

| Прямолинейность оси | Индикатор по призматическим опорам, лазерные методы | зависит от базы и длины | Контроль прогиба от собственного веса |
| Соосность и биение | Индикатор, КИМ | до 0,001 мм на точных участках | Единая схема базирования |
Приемка и протокол качества
| Параметр | Статус | Что записать в протокол | Критерий годности (пример) |
|---|---|---|---|
| Диаметры шеек | Обязательный | Номинал/факт, поле допуска | В пределах допуска, например ±0,005 мм |
| Круглость, цилиндричность | Обязательный | Метод, прибор, сечения | Не хуже требований КД/ТУ |
| Соосность вала, биение вала | Обязательный | База измерения и точки | В допуске узла |
| Шероховатость | Обязательный | Ra по участкам | Соответствует посадке и типу контакта |
| Твердость | Обязательный после термопроцессов | Метод и зона замера | В окне КД/ТУ |
| Металлография/структура | Условно-обязательный | Заключение по зоне термовлияния | Без недопустимых изменений структуры |
| Остаточные напряжения | Условно-обязательный | Метод контроля и значения | Без превышения лимитов КД/ТУ |
Минимальный чек-лист ОТК: схема базирования, перечень инструмента с датой поверки, таблица измерений «до/после», заключение о годности.
