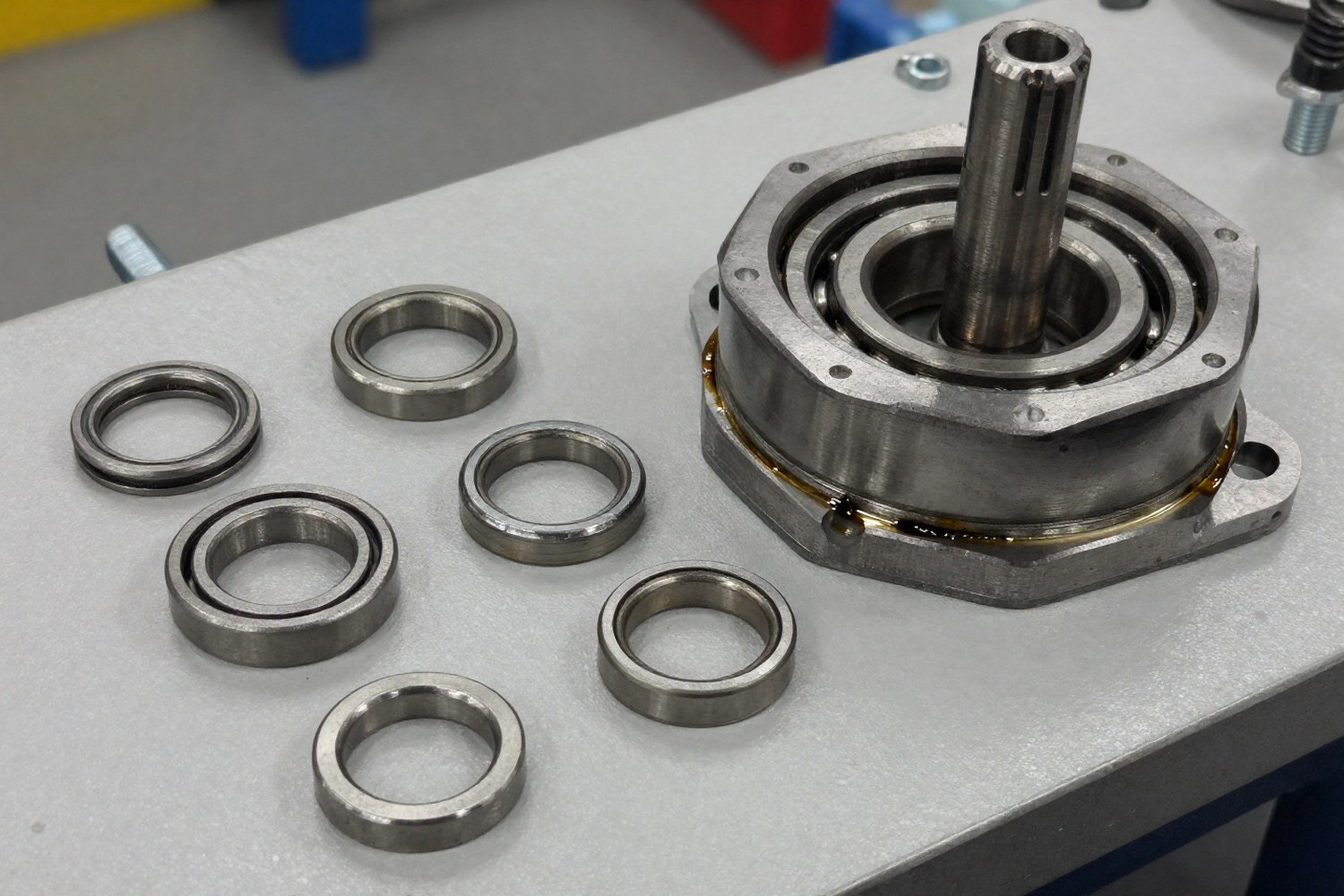

Роликовая обгонная муфта (подшипник свободного хода, обгонный механизм) передает крутящий момент только в одном направлении. В роликовых конструкциях заклинивание обеспечивается цилиндрическими или коническими роликами, прижимаемыми к дорожкам качения пружинами. Износ этих элементов приводит к проскальзыванию в рабочем режиме или заеданию при реверсе. Ремонт сводится к замене изношенных компонентов на новые с соблюдением заводских допусков.
Принцип работы и компоненты роликовой обгонной муфты
Роликовая обгонная муфта состоит из набора взаимосвязанных элементов, каждый из которых выполняет функцию удержания или разблокировки вала. Понимание структуры необходимо для правильной диагностики.
| Компонент | Функция | Типичные дефекты |
|---|---|---|
| Внутренняя обойма | Соединение с валом, передача момента | Выработка дорожки качения, заусенцы |
| Внешняя обойма | Корпус, направляющая для роликов | Питтинг, трещины, деформация |
| Ролики | Заклинивание в рабочем направлении | Плоские пятна (питтинг), изменение геометрии |
| Пружины | Прижим роликов к дорожке | Потеря упругости, разрыв витков |
| Сепаратор | Фиксация расстояния между роликами | Износ перемычек, деформация гнезд |
| Уплотнения | Герметизация и удержание смазки | Рассыхание, разрывы, износ кромок |
Инструменты и материалы для ремонта
Для выполнения работ требуется набор прецизионного измерительного инструмента и специализированного оборудования. Использование подручных инструментов может привести к повреждению поверхностей.
Измерительный инструмент
- Микрометр (класс точности 0,01 мм) — для измерения диаметра роликов.
- Штангенциркуль цифровой — для контроля длины пружин и габаритов обойм.
- Освещение не менее 500 лк — для визуального контроля питтинга и выработки.
Специнструмент
- Съемник стопорных колец (внешний и внутренний).
- Антимагнитные пинцеты — для работы с пружинами и мелкими деталями.
- Пресс или съемник подшипников — для демонтажа/монтажа обойм.
- Ультразвуковая ванна — для очистки компонентов.
Подготовка рабочего места и муфты
Чистота сборки критически важна. Попадание абразивных частиц внутрь муфты ускоряет износ в разы.
- Организация зоны: Работайте на чистой поверхности, застеленной белой безворсовой тканью или бумагой. Исключите сквозняки.
- Документирование: Сфотографируйте муфту до разборки, зафиксируйте положение стопорных колец и направление вращения.
- Обезжиривание: Если муфта извлекается из узла агрегата, промойте внешнюю поверхность нейтральным очистителем (спирт или керосин), чтобы грязь не попала внутрь при вскрытии. Избегайте агрессивных растворителей.
Пошаговая разборка обгонной муфты
Процедура разборки требует аккуратности. Ударные нагрузки недопустимы.
- Снятие стопорных колец: Используйте специальные щипцы. Избегайте деформации канавок под кольца. Снимайте кольца только в том порядке, который зафиксирован на этапе подготовки.
- Разделение обойм: Аккуратно разделите внутреннюю и внешнюю обоймы. Если они не идут вручную, используйте пресс с мягкими опорами. Запрещено бить молотком по обоймам — это создает микротрещины.
- Извлечение сепаратора: Достаньте сепаратор с роликами. Если ролики не закреплены в гнездах, работайте над закрытой емкостью, чтобы не потерять их.
- Демонтаж пружин: Антимагнитным пинцетом извлеките пружины из-под роликов. Фиксируйте их положение для контроля длины в сборе.
Диагностика технического состояния
Перед сборкой необходимо оценить пригодность компонентов. Повторное использование изношенных деталей недопустимо.
Проверка роликов
Измерьте диаметр каждого ролика микрометром в двух перпендикулярных плоскостях. Сравните с номинальным значением из каталога производителя.
|d_ном - d_изм| ≤ 0,01 ммГде d_ном — номинальный диаметр, d_изм — измеренный диаметр. Если отклонение превышает допуск, ролик меняют.
Визуальный контроль при освещении не менее 500 лк:
- Питтинг: Наличие даже мелких раковин (точечной коррозии или усталостных выкрашиваний) на рабочей поверхности ролика — признак замены. Питтинг вызвано контактной усталостью материала.
- Выработка: Плоские пятна, образовавшиеся в результате скольжения, недопустимы. Ролик должен быть идеально цилиндрическим.
Проверка пружин
Пружины обеспечивают прижим. Их потеря упругости приводит к проскальзыванию роликов.
Критерии замены пружин
- Отклонение свободной длины более 3% от номинала.
- Неравномерность шага витков.
- Визуальные трещины или следы коррозии.
Методика проверки жесткости
Сравните усилие сжатия новой и старой пружины до одной и той же длины. Если старая пружина сжимается легче новой более чем на 5%, она не обеспечивает требуемого прижима.
Проверка обойм и сепаратора
Обоймы меняют при наличии глубоких царапин, трещин или выработки, превышающей допуск, указанный в технической документации. Сепаратор должен иметь целые перемычки и гладкие стенки гнезд. Износ гнезд приводит к биению роликов.
Замена роликов и пружин
Установка новых компонентов требует соблюдения ориентации и чистоты.
- Очистка сепаратора: Промойте обоймы и сепаратор в ультразвуковой ванне с использованием очистителя. Особое внимание уделите гнездам сепаратора: очистите их от старой смазки и абразивных частиц. Протрите детали безворсовой тканью, смоченной в обезжиривателе. Дайте деталям полностью высохнуть.
- Проверка геометрии сепаратора: Перед установкой новых роликов осмотрите гнезда сепаратора на наличие заусенцев и выработки. Если стенки гнезд изношены или имеют заусенцы, новые ролики будут биеть, даже если сами ролики новые. В таком случае сепаратор меняют.
- Установка пружин: Поместите новые пружины в посадочные места на обойме или в сепараторе (в зависимости от конструкции). Убедитесь, что они сидят ровно.
- Установка роликов: Аккуратно вставьте ролики в сепаратор. Следите, чтобы ролики не касались друг друга и не имели перекосов. Ориентация роликов (если они конические) должна строго соответствовать чертежу.
- Сборка обойм: Аккуратно соедините внутреннюю и внешнюю обоймы, следя, чтобы ролики не выскочили из сепаратора. Используйте пресс с равномерным приложением усилия.
Смазка и сборка муфты
Тип смазки зависит от условий эксплуатации (скорость — нагрузка, температура).
| Условия эксплуатации | Рекомендуемый тип смазки | Метод нанесения |
|---|---|---|
| Высокие скорости, умеренные нагрузки | Синтетическое масло (ISO VG 22–46) | Заполнение объема на 30–50% |
| Высокие нагрузки, ударные моменты | Литиевая или молибденовая консистентная смазка | Точечная смазка дорожек качения |
| Экстремальные температуры | Спецсмазки на основе PFPE или силикона | По рекомендации производителя |
Завершите сборку установкой уплотнений и стопорных колец. Стопорные кольца фиксируются щелчком или клипсой; они не требуют затяжки моментом в Н·м. Если муфта имеет болтовое крепление, момент затяжки должен строго соответствовать спецификации производителя, так как перетяжка ведет к деформации обойм.
Тестирование и ввод в эксплуатацию
После сборки муфта должна пройти контрольную проверку.
- Проверка свободного хода: Вращайте муфту в направлении, обратном рабочему. Вращение должно быть плавным, без заеданий и шума. Момент сопротивления вращению должен быть минимальным и равномерным.
- Проверка блокировки: Вращайте в рабочем направлении. Муфта должна жестко блокироваться, передавая момент без проскальзывания.
- Контроль биения: Используйте индикатор часового типа для проверки радиального биения обойм. Допустимое биение определяется технической документацией на муфту.
- Визуальный контроль: Убедитесь в отсутствии перекосов и равномерности зазоров.
Документируйте результаты проверки. Если муфта работает с шумом или заеданиями, разберите ее повторно для выявления причины (например, попадание соринки или перекос сепаратора).
Частые ошибки при сборке
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Замена роликов разного диаметра | Неравномерная нагрузка, быстрый износ | Использовать только новые ролики из одной партии |
| Использование магнитных инструментов | Магнитизация деталей, притяжение стружки | Применять только антимагнитные пинцеты |
| Перетяжка стопорных колец | Деформация обойм, заклинивание | Фиксировать кольца щелчком, не применяя момент |
Утилизация
Отработанную смазку и металлические отходы необходимо утилизировать в соответствии с экологическими стандартами РФ. Не выбрасывайте детали в общий мусор.
Ключевые выводы
- Критический допуск по диаметру ролика — не более 0.01 мм.
- Пружины меняют всегда, так как потеря упругости вызывает проскальзывание.
- Чистота сборки и правильный тип смазки определяют ресурс узла.
