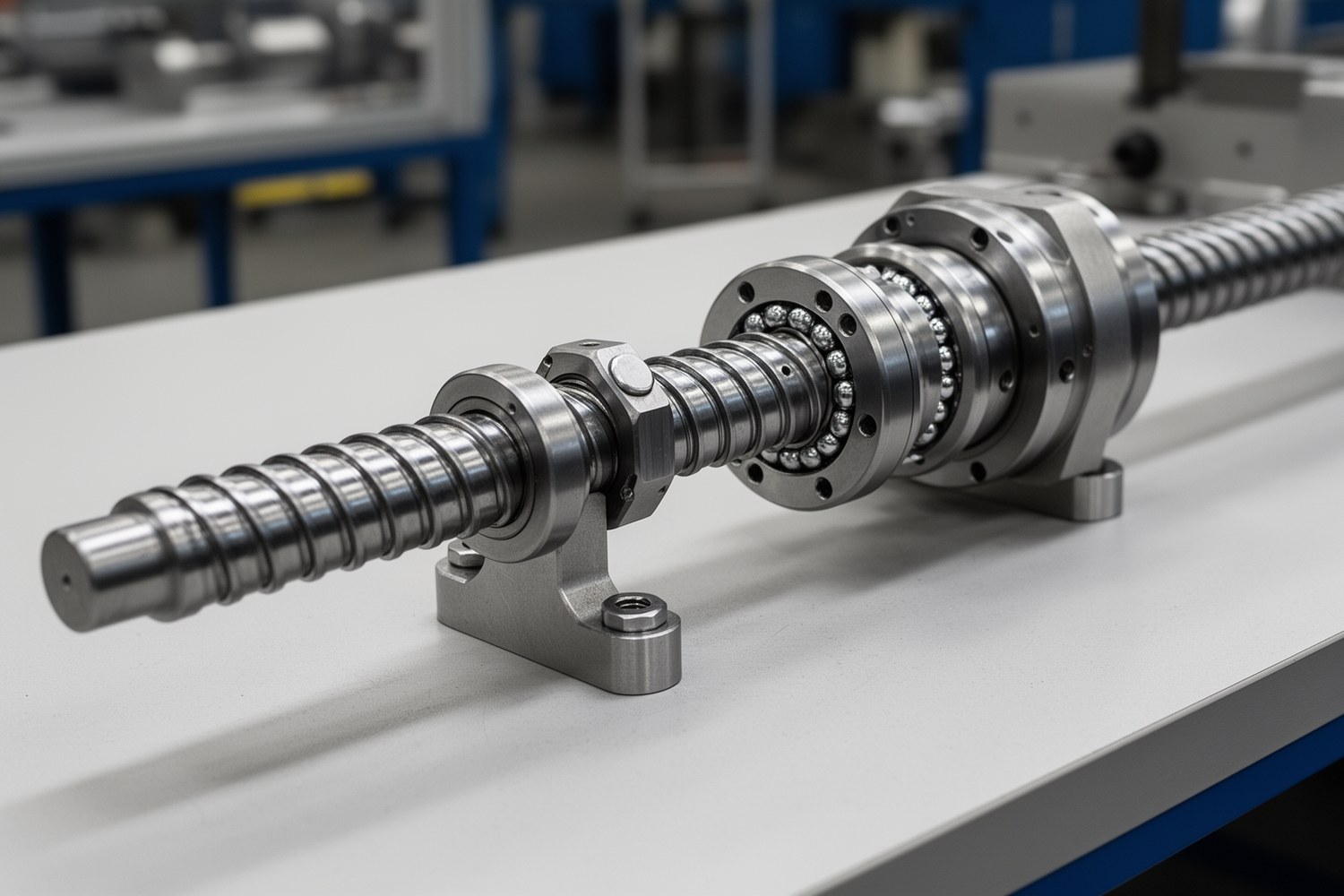

Шарико-винтовая передача (ШВП) преобразует вращение в линейное перемещение через шарики качения между винтом и гайкой. Узел обеспечивает высокую повторяемость, но чувствителен к соосности, смазке и загрязнению.
Коротко главное
- ШВП подбирают по осевому усилию, скорости, длине винта, требуемому разрешению и классу точности.
- Преднатяг снижает люфт и повышает жесткость, но увеличивает трение, нагрев и требования к смазке.
- В эксплуатации контролируют осевой люфт, температуру гайки, равномерность момента и акустические признаки износа.
Что такое ШВП и когда ее применяют
ШВП применяют в осях, где важны точность позиционирования и стабильная динамика: станки, робототехника, измерительные модули.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
ШВП обратима. На вертикальных осях при снятии удержания возможна самоподача под нагрузкой, поэтому обычно применяют тормоз привода, контрбаланс или другое удерживающее решение.
| Критерий | ШВП | Трапецеидальная пара |
|---|---|---|
| КПД | Обычно 0,85-0,95 | Обычно 0,30-0,60 |
| Трение | Качение, ниже | Скольжение, выше |
| Осевой люфт | Низкий при корректном преднатяге | Часто выше, особенно при износе |
| Обслуживание | Требуются чистота и регулярная смазка | Менее чувствительна к загрязнению |
Термины и параметры без путаницы
- Шаг резьбы, мм: расстояние между соседними витками.
- Ход (lead), мм/об: линейное перемещение за оборот; для многозаходного винта ход = шаг × число заходов.
- Осевой люфт ШВП, мм или мкм: свободное осевое смещение при смене направления нагрузки.
- Преднатяг ШВП: управляемое внутреннее усилие, которое уменьшает люфт и повышает жесткость.
- Критическая скорость ШВП, об/мин: диапазон оборотов, где растет риск изгибных вибраций длинного винта.
- Коэффициент использования (доля времени под нагрузкой): аналог duty cycle, влияет на нагрев и интервал смазки.
Шаг и ход
Покажите разницу шага и хода для одно- и многозаходной резьбы.
Класс точности ШВП: как читать и выбирать
Классы точности сопоставляют только внутри одной системы обозначений (ISO/JIS/DIN) и одной методики измерений. Прямое сравнение разных серий без таблицы производителя некорректно.
| Класс (типично) | Применение | Практический ориентир |
|---|---|---|
| C0-C3 | Прецизионные оси, измерительные задачи | Обычно используют преднатяг, люфт близок к нулю |
| C5 | Универсальные ЧПУ-оси | Баланс точности и стоимости, малый люфт |
| C7-C10 | Общепромышленное перемещение | Допускается больший люфт и погрешность |
Фактические допуски, люфт и точность хода берут из паспорта конкретной пары винт-гайка.
Выбор ШВП под задачу
Последовательность выбора: усилие → скорость → проверка критической скорости и жесткости длинного винта → разрешение привода → класс точности и преднатяг.
F, Н; T, Н·м; η, КПД; L, м/об.
v, мм/мин или м/с; n, об/мин.
Δx, мм/имп.; N, дискретность привода на оборот.
Для устойчивой работы длинного винта обычно принимают запас: nраб ≤ 0,8·nкр, а для динамичных режимов nраб ≤ 0,7·nкр.
Преднатяг ШВП: эффекты и компромиссы
Преднатяг уменьшает люфт, но повышает момент трения и нагрев. Избыточный преднатяг ускоряет деградацию смазки и износ дорожек.
Pтр, тепловыделение от трения; Mтр, момент трения; ω, угловая скорость.
Монтаж и первичный пуск
- Установка гайки на винт только через технологическую втулку.
- Обязателен анти-проворот гайки (паз, штифт, направляющий корпус).
- Запрещены ударные посадки по винту, гайке и опорам.
Чек-лист пуска:
- Перед стартом: соосность, ручной проход, базовый момент, базовая температура.
- После 10-20 циклов: повторный контроль люфта и момента, поиск локальных тугих зон.
- После прогрева: проверка установившейся температуры и сравнение с базовым уровнем.
Смазка и регламент обслуживания
Интервал обслуживания задают по режиму: скорость, нагрузка, загрязненность, коэффициент использования (доля времени под нагрузкой).
| Условия | Подход к смазке | Что контролировать |
|---|---|---|
| Высокая скорость | Низковязкая смазка или масляная подача | Температура и стабильность шума |
| Высокая нагрузка | Смазка с противоизносным пакетом | Рост момента и состояние пленки |
| Пыль, стружка, аэрозоли | Усиленная защита и укороченный интервал | Состояние уплотнений и чистота зоны |
Пороговая диагностика: норма, предупреждение, стоп
Ниже приведены ориентиры для сервиса. Финальные пороги фиксируют для конкретной оси по требованиям к точности.
| Параметр | Норма | Предупреждение | Стоп |
|---|---|---|---|
| Осевой люфт ШВП | В пределах базового значения | Рост в 1,5-2 раза от базы или >0,02-0,03 мм для точных осей | >0,05 мм для точных осей или резкий скачок за смену |
| Температура гайки | Стабильна в повторяющемся цикле | Прирост +10...+15 °C к базовой | Прирост >+20 °C или непрерывный рост без плато |
| Неравномерность момента | Плавный ход по длине | Локальные пики до 20-30% от среднего | Пики >30% или заедание в повторяемой зоне |
| Шум | Ровный рабочий фон | Рост шума, периодический скрежет | Хруст, ударные звуки, выраженный сухой визг |
Типовые отказы и безопасные действия
- Заедание: немедленная остановка, запрет на форсированное прокручивание.
- Высыпание шариков: остановка, разбор только после дефектации рециркуляции.
- Проворот гайки: восстановить анти-проворот, проверить соосность и крепеж.
- Заклинивание: сначала исключить внешнюю помеху, затем контролируемая дефектация.
Ремонт ШВП или замена: decision tree
- Безопасность: остановка, блокировка повторного пуска, разгрузка оси.
- Дефектация: дорожки качения (сколы, задиры), каналы рециркуляции (трещины, деформация), биение винта, состояние опор и преднатяга опор.
- Немедленная замена: трещина рециркуляции, глубокие задиры, пластическая деформация винта, повторное заклинивание после очистки, биение вне допуска.
- Условно ремонтопригодно: поверхностные дефекты без нарушения геометрии, сохранена работоспособность рециркуляции, опоры в ресурсе.
- После ремонта: обязательная верификация по люфту, моменту, температуре и плавности хода.
- Стоп-условие на запуск: если хотя бы один параметр в «красной зоне» таблицы порогов, запуск запрещен до замены узла или повторной дефектации.
