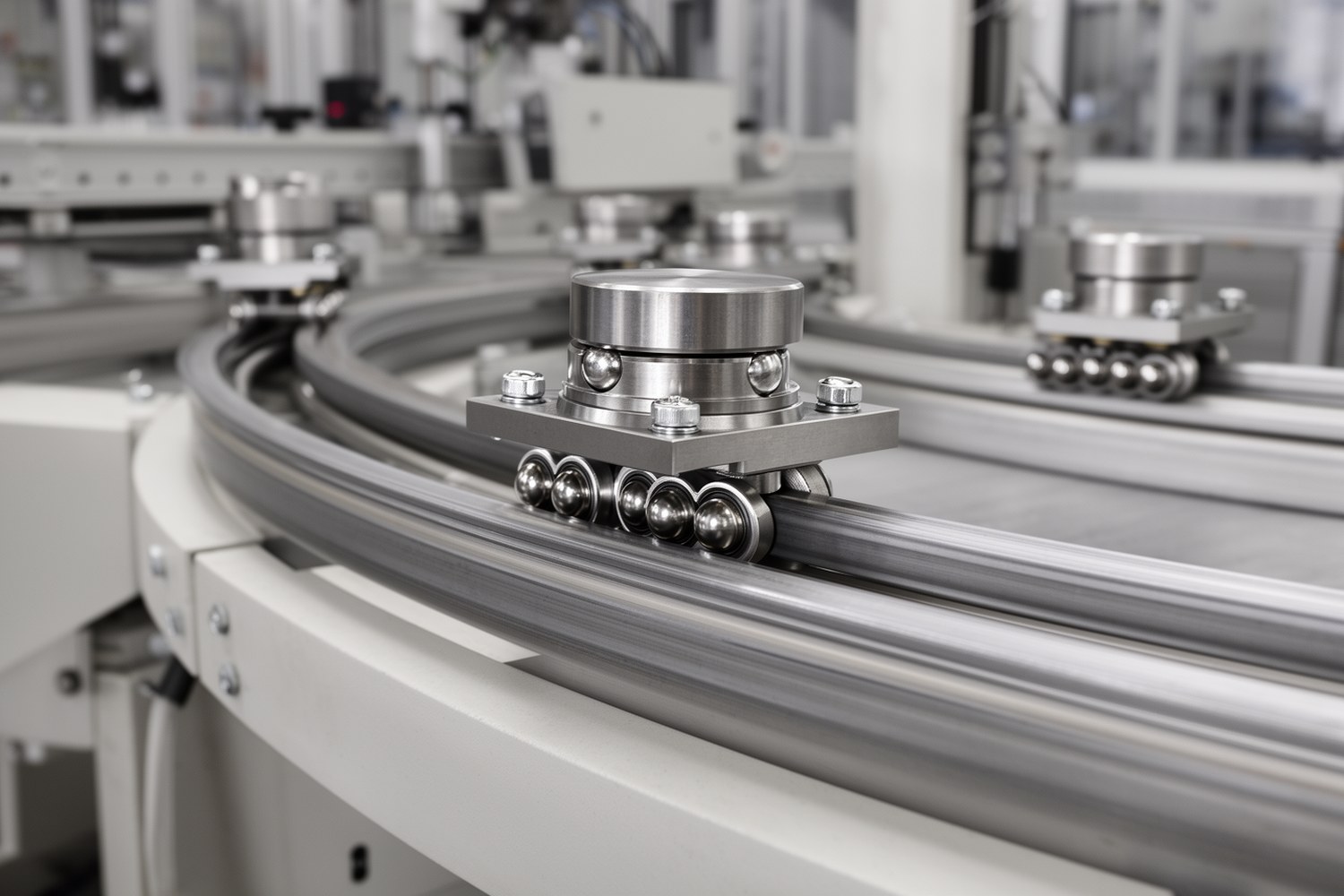

Шариковые опоры для криволинейных поверхностей применяют в узлах, где нужна плавная подвижность по дуге или траектории с переменным радиусом кривизны. Ключевая особенность таких систем в том, что нагрузка и контакт меняются по ходу движения, поэтому проектирование ведут по критическим участкам.
Коротко главное
- Для криволинейных направляющих расчет ведут по карте участков и по наихудшему случаю, а не по среднему радиусу.
- Предварительный натяг уменьшает люфт, но монтажный прижим не заменяет его и не должен его имитировать.
- Расчет контактных напряжений по Герцу применяют в пределах упругой деформации, при корректной геометрии контакта и контролируемой шероховатости.
- После 10-50 циклов обкатки повторно проверяют момент хода, температуру, крепеж и след контакта.
Область применения и ограничения
Типовые задачи: поворотные секции конвейеров, подающие механизмы, манипуляторы, транспортные столы. Основные ограничения: чувствительность к абразиву, ударным пикам и перекосу посадок.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
- Если среда загрязненная и с ударными нагрузками, сначала сравнивают решение с роликовыми и скользящими схемами.
- Если приоритет в точности и малом усилии хода, шариковая схема обычно эффективнее.
Термины и схема узла
Шариковая опора, отдельный элемент качения. Опорный узел, совокупность опор, корпуса, крепежа и регулировок. Криволинейная направляющая, дорожка с переменной локальной кривизной. Предварительный натяг, заданная начальная нагрузка в контакте для снижения люфта. Самоустановка, способность компенсировать угловые отклонения. Проскальзывание, относительное скольжение в контакте помимо чистого качения.
Предварительный натяг и монтажный прижим
| Параметр | Назначение | Когда полезен | Когда вреден |
|---|---|---|---|
| Предварительный натяг | Уменьшение люфта, повышение повторяемости | Точные узлы, контролируемая смазка и геометрия | Перетяг: рост трения, нагрев, ускоренный износ |
| Монтажный прижим | Обеспечение контакта при сборке и компенсации | Компенсация малых отклонений формы | Попытка заменить им расчетный натяг |
Правило: сначала исправляют геометрию и соосность, затем задают минимально достаточный предварительный натяг шариковых опор.
Конструктивные варианты шариковых опор
| Вариант | Плюсы | Ограничения | Применение |
|---|---|---|---|
| Самоустанавливающаяся | Стабильный контакт при угловых отклонениях | Ограниченный диапазон самоустановки | Переменный угол касания |
| Многоопорный узел | Выше грузоподъемность и устойчивость | Сложнее регулировка и баланс нагрузок | Тяжелые платформы |
| С регулируемым натягом | Минимальный люфт | Требует регулярного контроля | Точные механизмы |
Контакт шарика с криволинейной дорожкой и допущения Герца
Для контакта используют локальные радиусы дорожки в двух главных направлениях. В расчет включают участок с минимальным радиусом или максимальной реакцией.
Приведенный модуль упругости, Па.
Эквивалентные кривизны контакта шарика и дорожки.
Проверка по допустимому напряжению с коэффициентом запаса.
Оценка тепловыделения от проскальзывания.
| Обозначение | Смысл | Единицы |
|---|---|---|
| E₁, E₂ | Модуль упругости материалов | Па |
| ν₁, ν₂ | Коэффициенты Пуассона | безразмерно |
| R_ш | Радиус шарика | м |
| R_{дx}, R_{дy} | Локальные радиусы дорожки | м |
| N | Нормальная сила | Н |
| v_{sl} | Скорость скольжения | м/с |
Допущения метода Герца: упругая деформация, однородные материалы, Ra контактных зон обычно не грубее 0,8–1,6 мкм, отсутствие выраженной пластики, сколов и сильных ударов.

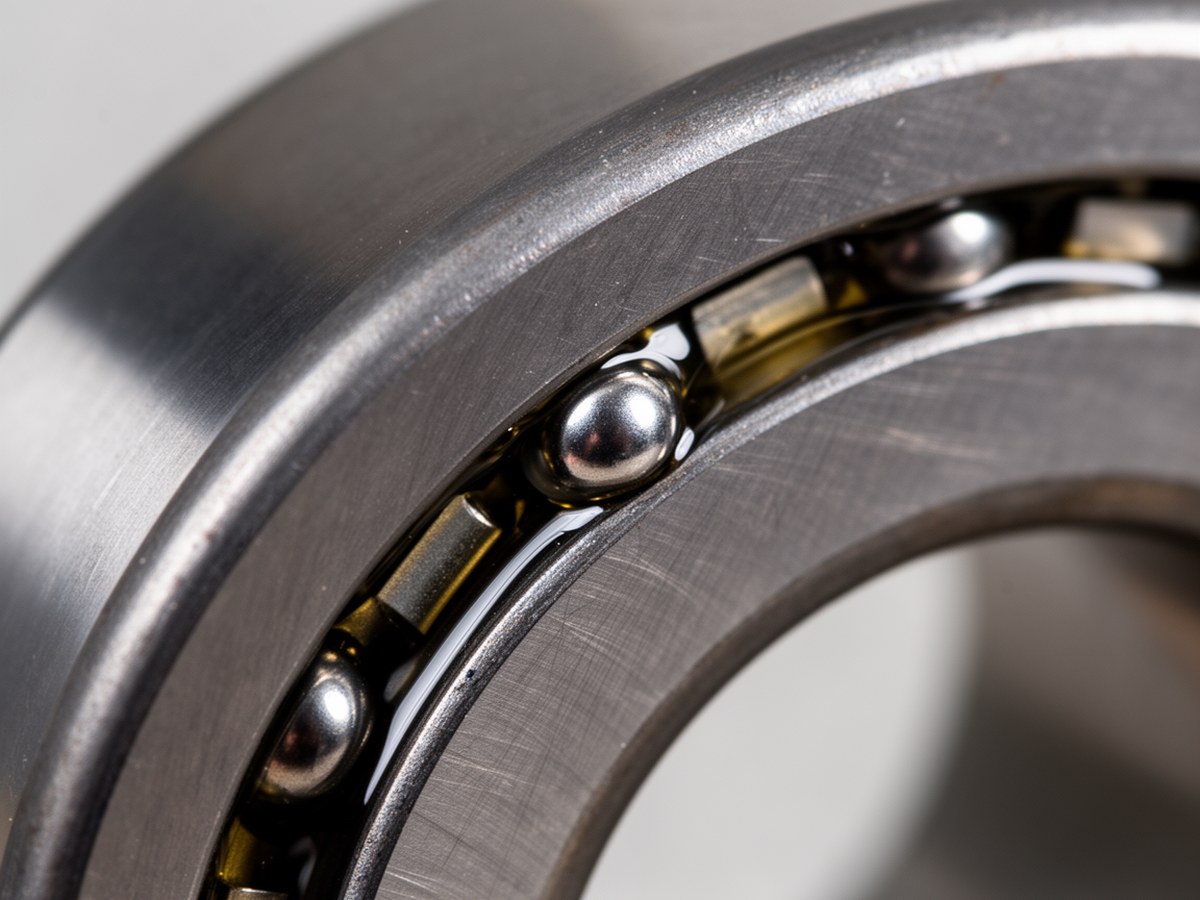

Контакт и пятно контакта
Иллюстрация помогает связать формулы с реальной зоной износа.
Пошаговый worst-case расчет для переменной кривизны
- Входные данные: масса или нагрузка, кинематика, карта радиусов по траектории, схема опор, материал пары, режим смазки.
- Сегментация: деление траектории на участки с близкими значениями радиуса, скорости и ускорения.
- Локальные реакции: расчет N для каждой опоры на каждом участке.
- Динамика: ввод коэффициентов: k_d (пуск или торможение 1,1–1,4), k_v (вибрация 1,1–1,3), k_i (ударность 1,2–2,0 по жесткости режима).
- Контакт: проверка σmax по Герцу для каждого участка с учетом k_d·k_v·k_i.
- Тепло и скольжение: сравнение Psl и роста температуры по участкам.
- Критический участок: зона, где одновременно максимальны σmax/допуска, температура или момент хода.
- Критерии приемки: запас по напряжению не ниже заданного, отсутствие перегрева и скачков момента, стабильный след контакта после обкатки.
- Выход: выбранный тип опоры, диапазон натяга, требования к смазке, список рисков и план верификации.
Динамика и рекомендуемые запасы
Для спокойного режима без ударов обычно принимают n_s 1,5–1,8. Для переменной кривизны, вибраций и частых пусков n_s 1,8–2,5. При ударных режимах и перекосах аналитика дает только предварительную оценку.
Практические ориентиры по монтажу и эксплуатации
| Параметр | Типовой диапазон | Комментарий |
|---|---|---|
| Шероховатость дорожки Ra | 0,4–1,6 мкм | Чем выше точность, тем ниже Ra |
| Рабочая температура | -20…+80 °C (стандартные смазки) | Выше только с термостойкой смазкой и проверкой ресурса |
| Скорость хода | Низкая до 0,3 м/с; средняя 0,3–1,0 м/с; высокая >1,0 м/с | Рост скорости повышает требования к смазке и отводу тепла |
| Класс нагрузки | Низкая/средняя/высокая по паспорту опоры | Оценку проводят только вместе с динамическими коэффициентами |
Монтаж шариковых опор и контроль после пуска
- Очистить дорожку, проверить дефекты и геометрию.
- Выставить базовую опору, затем остальные, исключая перекос.
- Задать минимальный натяг, выполнить пробный ход.
- Донастроить натяг по моменту хода и температуре.
- Проверить момент затяжки крепежа и след контакта.
Проверки после 10–50 циклов обкатки: повторная протяжка крепежа, контроль локального нагрева, отсутствие рывков, равномерность следа контакта, состояние смазки.
Смазка шариковых опор
Режим смазки выбирают по скорости, нагрузке и загрязненности. Для высоких скоростей и длительных циклов предпочтительна стабильная дозированная подача, для умеренных режимов допустима пластичная смазка с регламентным обновлением.
Диагностика износа шариковых опор
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Рост усилия хода | Перетяг, деградация смазки | Снизить натяг, обновить смазку |
| Локальный перегрев | Проскальзывание, перекос | Проверить соосность и контакт, скорректировать регулировку |
| Пятнистый износ дорожки | Неучтенный переменный радиус кривизны | Пересчитать worst-case, изменить схему опор |
| Шум/вибрация после пуска | Загрязнение, ошибки монтажа | Очистка, повторная настройка и контроль крепежа |
Когда переходить к FEA и испытаниям
- Ударные пики, частые реверсы, выраженные вибрации.
- Сложная 3D-геометрия дорожки и переменная жесткость основания.
- Признаки пластической деформации или нестабильного контакта.
Минимальная программа верификации: расчетная модель, стенд с циклированием, контроль температуры, момента хода и карты износа на критических участках.
