Шариковая опора (ball transfer unit, BTU) это компактный узел качения для многонаправленного перемещения грузов по плоской поверхности. Ее применяют в перегрузочных столах, накопителях, сборочных и технологических постах.
Коротко главное
- BTU, или шариковая транспортная опора это узел для перемещения груза на 360°, не автомобильная шаровая опора.
- В расчете проверяют нагрузку на фактически нагруженные опоры (n_eff), а не на общее количество установленных.
- Статическую и динамическую грузоподъемность оценивают отдельно; при рабочем перемещении чаще ограничивает именно динамика.
- Числовые диапазоны в каталогах ориентировочные и зависят от серии, материала и производителя.
Что такое шариковые опоры и где они применяются
Конструктивно узел включает корпус, несущий шар и систему внутренних опорных шариков (или дорожку качения). За счет этого груз можно сдвигать и разворачивать с малым сопротивлением.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Belzona 1131, 1 кг28 950 ₽ Без НДС
KLUBER Kluberplex BEM 41-132, 1 кг14 950 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
KLUBER Amblygon TA 15/2, 1 кг19 950 ₽ Без НДС
Термин не следует смешивать с автомобильной шаровой опорой: это разные изделия, разные режимы работы и разные критерии расчета.
Классификация по монтажу
- Фланцевые: крепление через фланец и отверстия под крепеж, обычно проще в замене.
- Встраиваемые (без фланца): устанавливаются в посадочное место, дают более компактную компоновку, но требовательны к геометрии.
- Специальные: нержавеющие, усиленные, миниатюрные, с особыми уплотнениями и смазками.
Конструкция и факторы ресурса
Ресурс задают не только номиналы из каталога, но и сочетание материала, чистоты среды, качества монтажа и режима нагрузки. На практике деградацию чаще всего вызывают перекос, абразивная пыль и дефицит смазки.
- Корпус и шар: влияют на износ и ударную стойкость.
- Уплотнения: уменьшают загрязнение, но могут немного повышать сопротивление качению.
- Смазка: влияет на трение, шум, коррозионную стойкость и стабильность хода.

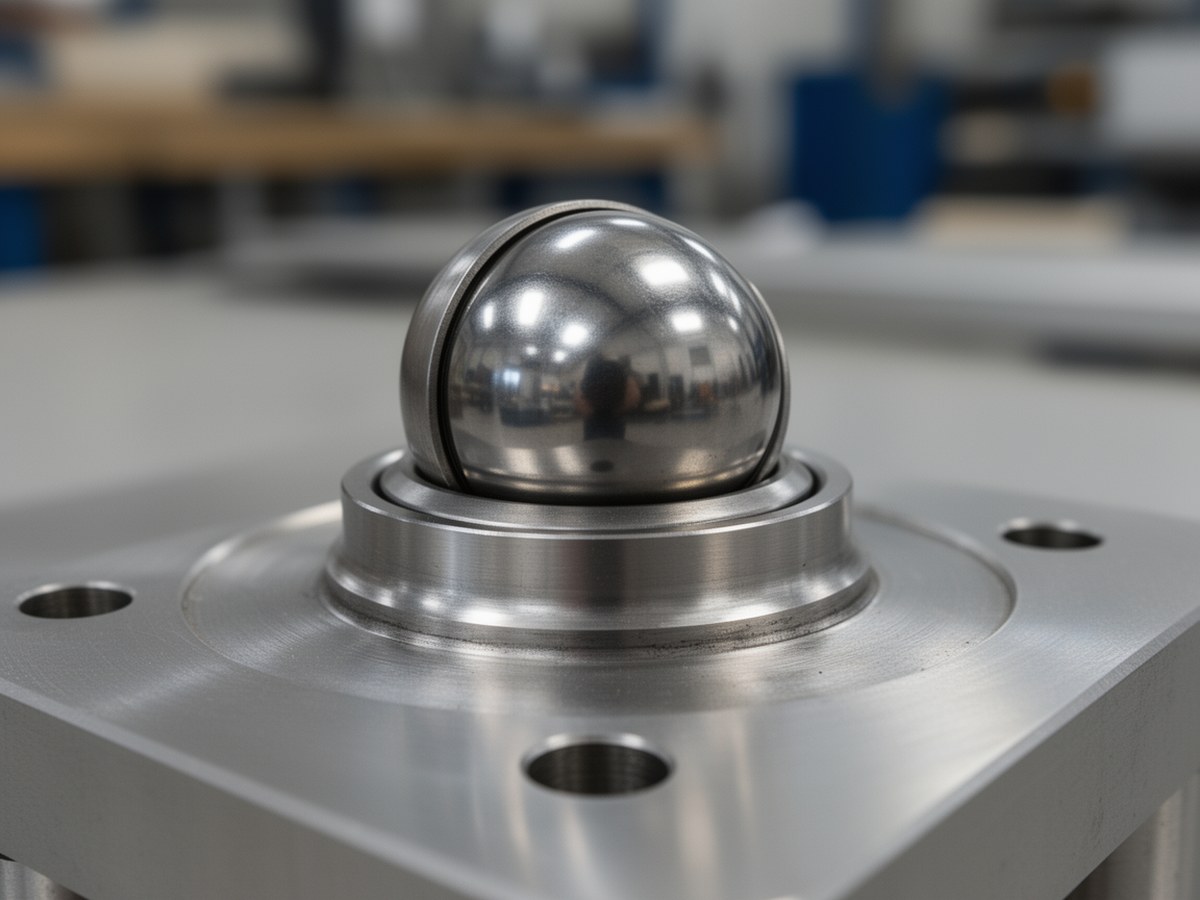

Узел опоры вблизи
Иллюстрация помогает связать материал, посадку и износ с реальным ресурсом.
Грузоподъемность шариковых опор: статическая и динамическая
Статическая грузоподъемность относится к нагрузке в покое. Динамическая грузоподъемность относится к движению, пускам, остановкам, вибрации и ударным эпизодам.
Практическое правило: если груз в основном хранится, сначала проверяют статику; если груз регулярно перемещают, базовую проверку делают по динамике, затем контролируют статический предел.
Расчет нагрузки и шаг установки шариковых опор
Первичная оценка нагрузки на одну нагруженную опору:
F_1 = (m · g · k_d) / n_effгде m, масса груза, кг; g = 9,81 м/с²; k_d, коэффициент динамики; n_eff, число одновременно нагруженных опор.
Проверка по каталогу выбранной серии:
F_1 ≤ F_dyn_allow / k_sгде F_dyn_allow, допустимая динамическая нагрузка; k_s, коэффициент запаса.
Ориентировочно для спокойного ручного перемещения k_d часто берут в диапазоне 1,1-1,3. При толчках, частых остановках, неровной опорной плоскости и ударной подаче k_d может расти до 1,5-2,5 и выше. Эти значения используют для предварительной оценки, а окончательную проверку выполняют по каталогу и испытаниям узла.
Шаг установки шариковых опор напрямую влияет на n_eff. Если шаг избыточный или основание неплоское, часть опор почти не нагружается, и фактическая нагрузка на рабочие точки растет.
Материалы и коррозионная стойкость
Углеродистая сталь подходит для сухих и умеренно чистых зон при корректной защите и обслуживании. Шариковые опоры из нержавеющей стали применяют там, где важна стойкость к влаге и санитарной мойке.
Для нержавеющих исполнений обычно используют AISI 304 и AISI 316: 304 чаще достаточно для влажной и санитарной среды без выраженной хлоридной нагрузки, 316 применяют при более агрессивной среде, включая хлориды. Полимерные элементы уместны при малых нагрузках и требованиях к химстойкости или шуму, но по жесткости и ударной стойкости обычно уступают металлическим решениям.
Опоры для влажной, пыльной и химической среды
| Условия среды | Предпочтительное исполнение | Что проверить до запуска |
|---|---|---|
| Пыль и абразив | Уплотненные узлы, удобный доступ к очистке | Интервал очистки и фактический износ дорожек |
| Влага | Нержавеющая сталь или стойкое покрытие | Состояние смазки, отсутствие застоя воды |
| Химическая среда | Материал и смазка с подтвержденной совместимостью | Совместимость по веществу, концентрации и температуре |
| Санитарная мойка | Нержавеющее исполнение с доступом к промывке | Совместимость с моющими и дезсредствами |
| Низкие/высокие температуры | Спецсмазка и материал под диапазон серии | Допуски по каталогу выбранной модели |
Монтаж шариковых опор: типовые ошибки и признаки износа
Частые ошибки при монтаже шариковых опор: перекос посадки, неплоскостность основания, слишком большой шаг, ударная посадка груза и загрязнение в зоне качения.
Признаки раннего износа: рост усилия перемещения, заедания, нестабильный шум, люфт, очаги коррозии, неравномерный след контакта на шаре.
Критерии замены: повторяющиеся заедания после очистки и смазки, выраженная выработка шара или дорожек, устойчивый люфт, трещины или деформация корпуса.
Обслуживание шариковых опор
- Периодический осмотр и проверка свободного вращения.
- Очистка с периодичностью по фактической запыленности и влажности.
- Контроль крепежа и посадки после ударных режимов.
- Смазка с учетом температуры и требований серии.
- Плановая замена опор с признаками деградации.
Сводные ориентиры и чек-лист первичного подбора
| Параметр | Ориентировочный диапазон | Комментарий |
|---|---|---|
| Диаметр несущего шара | 12-80 мм | По сводным каталогам разных серий; не универсальный стандарт |
| Допустимая нагрузка на опору | 200-20000 Н (справочно около 20-2000 кг) | Основная проверка в Н; кг только для удобства оценки |
| Коэффициент динамики k_d | 1,1-2,5+ | Зависит от ударности, скорости и качества опорной поверхности |
- Определить массу, режим движения и ударность.
- Оценить фактически нагруженные точки (n_eff).
- Проверить динамическую и статическую грузоподъемность.
- Подобрать шаг установки шариковых опор с учетом плоскостности основания.
- Выбрать материал, уплотнения и смазку под среду.
- Проверить монтажные допуски и доступность сервиса.
- Подтвердить значения по каталогу конкретной серии.
Нормативная база: что она покрывает
Технические стандарты и каталожные данные задают параметры изделия и условия применения. Стандарты системы менеджмента качества относятся к процессам предприятия и не заменяют расчет грузоподъемности конкретной опоры.
