Шариковая опора свободного перемещения (BTU), опорный узел с несущим шаром, передает нагрузку через внутренние опорные элементы и позволяет перемещать груз в любом направлении в горизонтальной плоскости.
- Характеристики узла определяются серией, материалами и условиями среды.
- Применение в производстве и логистике: столы подачи, поворотные участки, буферные зоны.
- Ресурс зависит от расчета, геометрии установки и регулярного ТО.
Назначение и принцип работы BTU
Узел снижает сопротивление перемещению за счет перехода от трения скольжения к трению качения. Несущий шар контактирует с грузом, а внутри корпуса перекатывается по ложу из малых шариков.
Границы применения: горизонтальное многонаправленное перемещение, достаточная жесткость основания и стабильная опорная площадь груза.

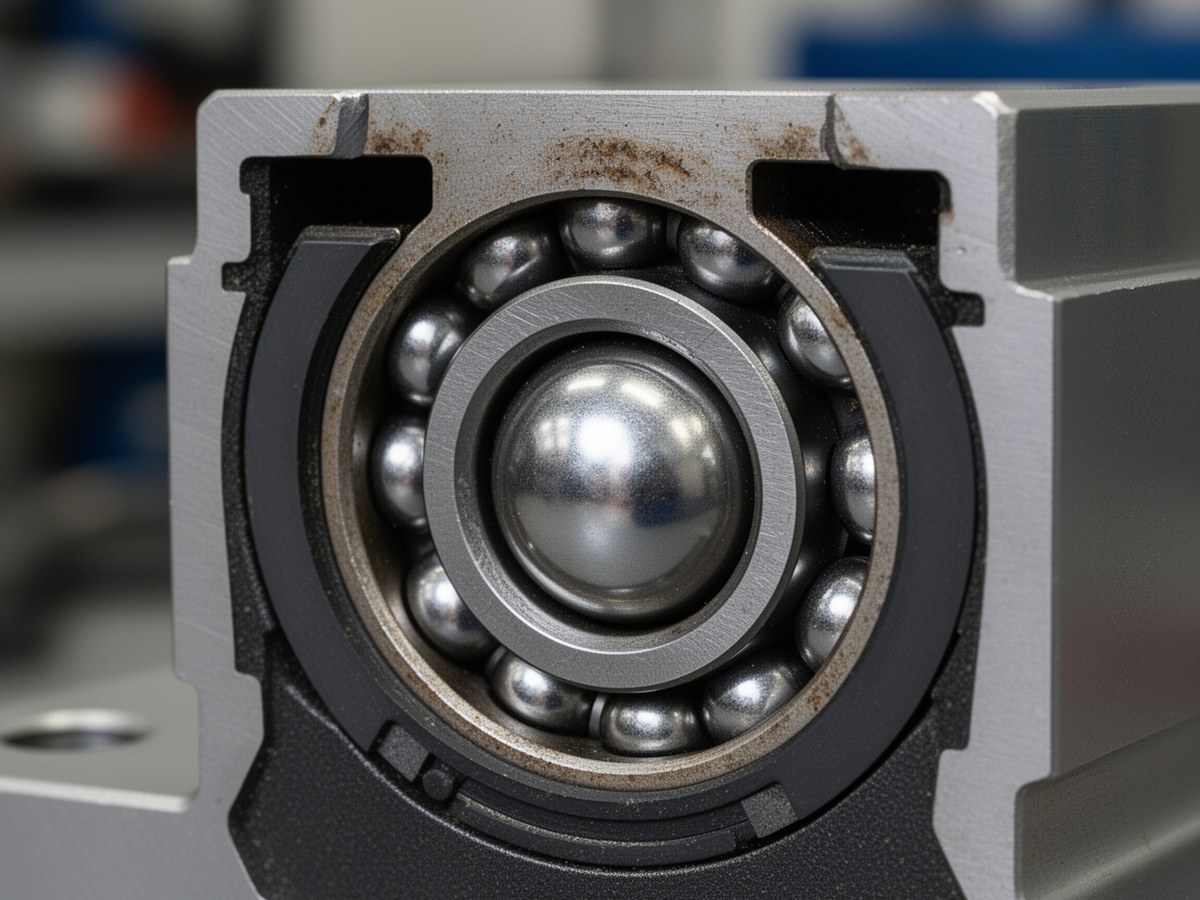

Разрез узла BTU
Изображение связывает конструкцию узла с требованиями к выбору и обслуживанию.
Чек-лист контактной поверхности перед расчетом
- Жесткость контактной панели достаточна: локальный прогиб не вызывает частичного опирания.
- Нижняя поверхность груза без острых кромок, вмятин, сварочных наплывов и заусенцев.
- Поверхность чистая, без абразива и металлической стружки.
- Опорная площадь обеспечивает контакт минимум с тремя опорами в любом рабочем положении.
Исполнения и конструктивные варианты
Фланцевое исполнение
Проще в установке и обслуживании, обычно больше монтажная высота.
Безфланцевое исполнение
Меньше высота узла, выше требования к точности посадочного места.
| Исполнение | Сухая среда | Влажная среда | Химически агрессивная среда |
|---|---|---|---|
| Стандартное (углеродистая сталь) | Подходит | Ограниченно | Обычно не рекомендуется |
| Усиленное (закаленные элементы) | Для повышенных нагрузок | Ограниченно, нужна защита | Только при подтвержденной стойкости покрытия и смазки |
| Нержавеющее | Подходит | Предпочтительно | Допустимо при подтвержденной химстойкости марки стали и уплотнений |
Для нержавеющих серий допустимые нагрузки обязательно сверяют с каталогом конкретного изделия: они зависят от марки стали, термообработки и конструкции узла.
Параметры и ограничения применения
| Параметр | Риск при нарушении | Мера компенсации |
|---|---|---|
| Статическая нагрузка | Вмятины шара, остаточная деформация | Увеличить число опор, повысить запас |
| Динамическая нагрузка | Ускоренный износ, рост люфта | Снизить скорость/частоту циклов, выбрать усиленную серию |
| Перекос основания | Частичное опирание и локальный перегруз | Исправить геометрию, уменьшить n_eff в расчете |
| Загрязнение зоны контакта | Заедание, абразивный износ | Очистка, защитные экраны, более частое ТО |
| Ударные режимы | Пиковые нагрузки выше расчетных | Повысить k_u, добавить демпфирование |
Методика выбора и базовые расчеты
- Задайте массу груза, цикл работы и скорость перемещения.
- Определите схему расстановки опор и оцените долю реально нагруженных элементов.
- Выберите сценарий риска (низкий, средний, высокий).
- Проверьте условия по статике и динамике.
- Сверьте результат с каталожными ограничениями выбранной серии.
Важно: формулы ниже укрупненные и подходят только для предварительного инженерного отбора. Окончательный подбор выполняют по каталожным данным конкретной серии BTU, включая ограничения по скорости, температуре, ориентации, ресурсу и ударным режимам.
Эффективное число нагруженных опор
n_eff = n · φ_tilt · φ_arean, установленное число опор; φ_tilt, поправка на перекос основания; φ_area, поправка на неполное опирание по площади.
| Сценарий | Признаки | φ_tilt | φ_area |
|---|---|---|---|
| Низкий риск | Жесткая рама, стабильная геометрия, равномерная опорная площадь | 0.95 | 0.90 |
| Средний риск | Умеренный перекос или переменная площадь контакта | 0.85 | 0.80 |
| Высокий риск | Заметный перекос, частичное/линейное опирание, неоднородная тара | 0.70 | 0.70 |
Правило выбора: если есть хотя бы один выраженный фактор высокого риска, принимают высокий сценарий. Если высоких факторов нет, но присутствуют два и более средних, также берут высокий. В расчет вводят n_eff не ниже 3 только при подтвержденном контакте минимум трех опор в худшем положении груза.
Проверка по статике
N_work_static = (m·g / n_eff) · k_u · k_mN_work_static ≤ N_static_rated / S_staticПроверка по динамике
N_work_dyn = (m·g / n_eff) · k_u · k_cN_work_dyn ≤ N_dynamic_rated / S_dyn| Коэффициент | Низкий риск | Средний риск | Высокий риск |
|---|---|---|---|
| k_u (ударность) | 1.0, плавная подача | 1.4, редкие удары | 2.0, частые ударные пики |
| k_m (среда) | 1.0, чисто и сухо | 1.2, пыль или влага | 1.4, абразив или химически активная среда |
| k_c (цикличность) | 1.0, редкие циклы | 1.3, регулярная работа | 1.6, высокая частота и реверс |
Короткий пример расчета
Дано: m = 600 кг, n = 8, φ_tilt = 0.85, φ_area = 0.80, k_u = 1.4, k_m = 1.2, k_c = 1.3. Тогда n_eff = 8·0.85·0.80 = 5.44. Базовая сила на опору: (600·9.81)/5.44 ≈ 1082 Н. По статике: 1082·1.4·1.2 ≈ 1818 Н. По динамике: 1082·1.4·1.3 ≈ 1969 Н. Далее значения сравнивают с допустимыми для выбранной серии с учетом S_static и S_dyn.
Монтаж опор
Установку выполняют на единой базе с обязательным измерительным контролем.
- Плоскостность монтажной базы: не хуже 0.10 мм на 1000 мм длины.
- Разброс высоты выступания несущих шаров в одном поле: не более 0.20 мм.
- Посадки без перекоса и овальности, крепеж затянут по регламенту серии.
- Критерий приемки: контрольный груз проходит рабочую зону без локальных подклиниваний и заметных рывков усилия.
Если ход остается тугим, сначала корректируют геометрию основания, затем повторяют контроль высот и посадок.
Обслуживание и износ
| Операция | Периодичность | Контрольный параметр |
|---|---|---|
| Визуальный осмотр | Еженедельно | Коррозия, загрязнение, повреждения шара |
| Очистка зоны контакта | 1–4 раза в месяц | Отсутствие абразива и стружки |
| Проверка плавности и люфта | Ежемесячно | Рывки, шум, локальные заедания |
| Смазка (если предусмотрена) | По регламенту серии | Стабильный ход без сухого трения |
| Комплексная ревизия | Каждые 6–12 месяцев | Сохранение рабочей грузонесущей способности |
Типовые неисправности и критерии замены
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Заедание | Загрязнение или перекос | Очистка, проверка геометрии; при повторе замена узла |
| Рост люфта | Износ ложа | Плановая замена |
| Вмятины на шаре | Ударные пики | Замена, снижение ударности |
| Коррозия | Влага или химическая среда | Переход на более стойкое исполнение, корректировка ТО |
Критерии вывода из эксплуатации: устойчивое заедание после очистки; увеличение люфта более чем на 50% относительно исходного состояния узла; сколы или вмятины несущего шара; трещины/деформация корпуса; активная коррозия в рабочей зоне; снижение допустимой рабочей нагрузки по результатам ревизии.
Применение в производстве и логистике
Стол подачи
Равномерная сетка BTU для коробов и листовых заготовок. Риск: локальные кромки тары.
Поворотный участок
Смена направления потока между линиями. Риск: ударный вход груза.
Буферная зона
Кратковременное накопление и ручная сортировка. Риск: частые пуски и остановки.
