Шариковые опоры: устройство, расчет нагрузок и применение

Коротко главное

Позволяют перемещать и вращать груз на 360 градусов.
Снижают коэффициент трения до 0,005 и ниже.
Грузоподъемность для жестких грузов рассчитывается по правилу трех точек.
Стальные опоры без уплотнений выдерживают нагрев до +200 °C.

Шариковые опоры служат основой конвейерных столов, накопителей и производственных линий. Точечный контакт и правильное распределение веса позволяют оператору вручную позиционировать объекты массой в несколько тонн. Узлы также подходят для автоматизированных систем сортировки.

Устройство и конструкция шариковой опоры

Стандартный шариковый узел состоит из крупного несущего шара и множества мелких опорных шариков. Его внутреннее устройство распределяет вес и снижает сопротивление при смене направления движения.

Купить по теме

LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л
0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л
12 950 ₽ Без НДС

Несущий шар контактирует с грузом и принимает основную нагрузку.
Опорные шарики образуют дорожку качения для несущего шара.
Полусферическая чаша (подшипниковая обойма) удерживает опорные шарики и передает вес на основание.
Корпус фиксирует узел на несущей конструкции.
Уплотнения защищают механизм от пыли, а дренажные отверстия в нижней части чаши отводят влагу.

Большинство стандартных шариковых опор спроектированы для работы в положении «шаром вверх». При установке «шаром вниз» в качестве колесных опор фактическая грузоподъемность снижается вдвое из-за изменения вектора нагрузки на внутренние элементы.

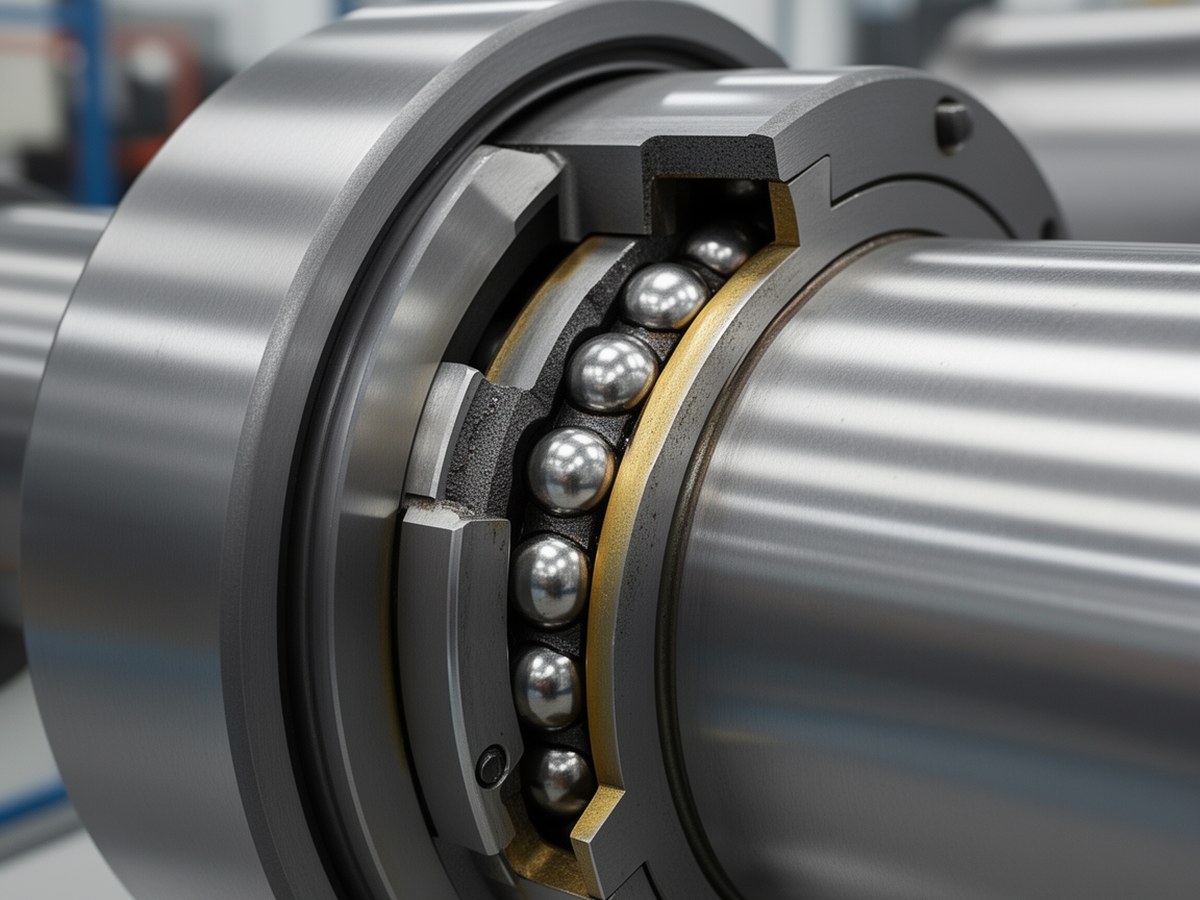

3D-разрез шариковой опоры — Внутреннее устройство: несущий шар опирается на множество мелких опорных шариков.

Классификация по типу крепления

Форм-фактор подбирают под конструкцию транспортировочного стола и требования к обслуживанию системы.

С фланцем

Обод с крепежными отверстиями позволяет установить опору в посадочное гнездо и зафиксировать винтами или заклепками. Такая конструкция дает высокую жесткость и упрощает замену.

С резьбовым штоком (цапфой)

Стержень с метрической резьбой подходит для монтажа в профильные трубы или сквозные отверстия с фиксацией гайкой. Высоту установки можно регулировать.

Под запрессовку

Гладкий или рифленый цилиндрический корпус монтируют в точно подготовленные отверстия с натягом. Вариант подходит для компактных узлов.

С пружинным амортизатором

Встроенная тарельчатая или витая пружина компенсирует неровности груза. Она защищает механизм от ударных нагрузок и равномерно распределяет вес между соседними опорами.

Материалы изготовления и температурные режимы

От материала несущего шара и корпуса зависят допустимая нагрузка, коэффициент трения, стойкость к агрессивным средам и рабочий диапазон температур. Уплотнения ограничивают максимальный нагрев до +70 °C. Стальные опоры без уплотнительных колец выдерживают температуру до +200 °C.

Материал несущего шара	Сфера применения	Температурный режим	Особенности и ограничения
Углеродистая сталь (AISI 52100)	Тяжелое машиностроение, стандартные склады	От -30 °C до +70 °C (с уплотнением), до +150 °C (без уплотнения)	Высокая грузоподъемность. Требует защиты от коррозии. Скорость до 1-2 м/с.
Нержавеющая сталь (AISI 440)	Пищевая, химическая и фармацевтическая промышленность	От -30 °C до +70 °C (с уплотнением), до +200 °C (без уплотнения)	Стойкость к коррозии и влаге. Допускается регулярная мойка.
Полиацеталь / Нейлон	Перемещение стекла, полированных панелей, хрупких грузов	От -30 °C до +70 °C	Не оставляет царапин. Низкий уровень шума. Ограничение скорости до 0,25 м/с. Сниженная грузоподъемность.

Инженерный расчет: грузоподъемность и шаг установки

При проектировании шариковых столов рассчитывают количество опор и расстояние между ними. Точный расчет предотвращает провисание груза и перегрузку отдельных узлов.

Правило «трех точек»

Жесткое плоское основание вроде стальной плиты всегда имеет микронеровности. Из-за них нагрузку одновременно воспринимают только три опоры. Требуемую грузоподъемность одного узла вычисляют по формуле:

C = P / 3

где C обозначает минимальную статическую грузоподъемность одной опоры в килограммах, а P соответствует общей массе перемещаемого груза.

Гибкие грузы вроде картонных коробок распределяют нагрузку равномернее. В таких случаях критичным становится шаг установки для предотвращения провисания материала между шарами.

Расчет шага установки

Для стабильного перемещения груз должен постоянно опираться минимум на три ряда шариковых опор. Максимальное расстояние между центрами шаров находят по формуле:

a = L / 2.5

где переменная a задает шаг установки опор в миллиметрах, а L обозначает минимальную длину опорной поверхности груза.

Эксплуатация и техническое обслуживание

Производители закладывают смазку в большинство шариковых узлов на весь срок службы. При сильной запыленности или высокой влажности механизмам требуется периодический контроль.

Симптом неисправности	Возможная причина	Метод устранения
Заклинивание несущего шара	Скопление абразивной пыли или стружки в полусферической чаше.	Продувка сжатым воздухом через дренажное отверстие, промывка узла неагрессивным растворителем (например, изопропиловым спиртом) с последующим нанесением легкой минеральной смазки (например, индустриального масла И-20А).
Повышенный шум и вибрация	Износ или разрушение мелких опорных шариков из-за ударных нагрузок.	Полная замена шариковой опоры. Проверка системы на наличие перегрузок.
Тяжелый ход груза	Неправильный расчет шага установки (провисание груза) или нарушение правила трех точек.	Уменьшение шага установки (добавление опор) или применение опор с пружинным амортизатором.
