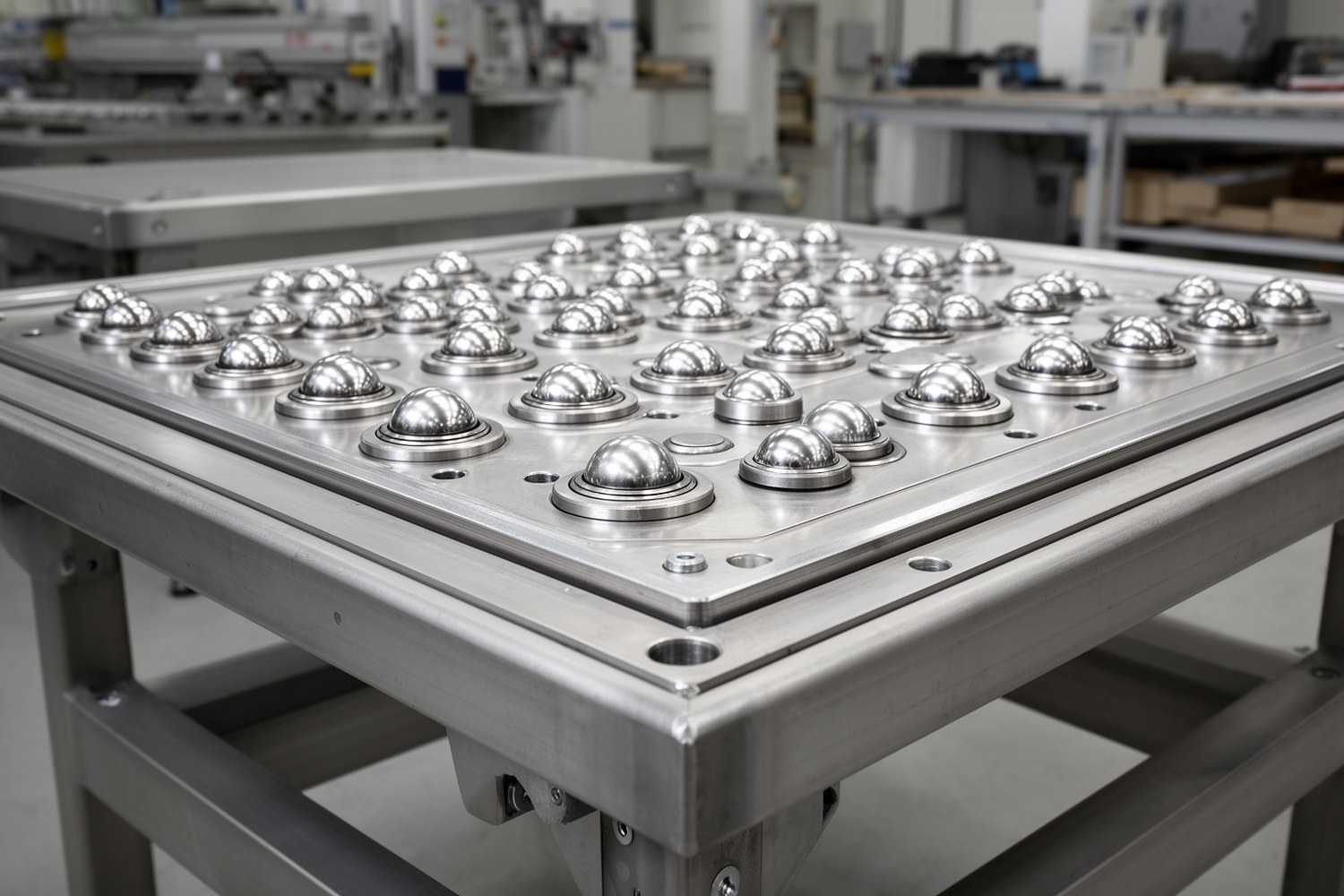

Шариковый стол (также используется формулировка стол шариковый) применяют для внутрицехового перемещения, позиционирования и разворота грузов вручную с малым усилием. Ниже дана инженерная методика: от исходных данных и расчетов до сборки, приемки и обслуживания.
- Сначала фиксируют границы применимости, режим работы и входные параметры.
- Затем рассчитывают габариты, шаг установки шариковых опор и нагрузку на шариковую опору.
- После сборки выполняют приемку и ввод в эксплуатацию шарикового стола.
Назначение и область применения
Шариковый стол используют там, где груз нужно перемещать в любом направлении в пределах одной рабочей плоскости: упаковка, комплектование, подача листовых и корпусных деталей, межоперационная передача в пределах участка.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
Цепное масло 3TON Сountry, 1л, минеральное213 ₽ Без НДС
WD-40 Multi-Use Product, 400 мл1 050 ₽ Без НДС
Loctite 8192, 400мл3 800 ₽ Без НДС
Типовая область применения: жесткие грузы с относительно плоским основанием, умеренная скорость перемещения, работа внутри помещения, отсутствие регулярных ударных режимов.
Ограничения: решение не рассчитано на транспортирование по уклону, постоянные ударные нагрузки, волочение грузов с заусенцами, а также на мягкое или сильно неровное основание груза.
Термины, обозначения и исходные данные
- m — масса груза, кг.
- g — ускорение свободного падения, 9.81 м/с².
- k_d — коэффициент динамики.
- n — коэффициент запаса.
- Q_op — допустимая нагрузка на одну опору (по паспорту: Н или кгс).
- p_x, p_y — шаг сетки опор по осям X и Y, мм.
- L_g, B_g — максимальные длина и ширина груза, мм.
- M — технологический запас по краям рабочей поверхности, мм.
- z_eff — число опор, реально несущих груз в неблагоприятном положении.
Грузоподъемность стола и допустимая нагрузка на одну опору проверяют раздельно.
Исходные данные для расчета (чек-лист)
| Параметр | Что зафиксировать | Ед. |
|---|---|---|
| Груз | Максимальная масса m, габариты L_g×B_g, состояние основания (жесткое/мягкое) | кг, мм |
| Режим | Спокойный / средний / рывковый, частота перемещений | — |
| Коэффициенты | k_d и n по режиму работы и требованиям надежности | — |
| Компоновка | Предварительный шаг p_x, p_y; оценка z_eff (обычно 4…9) | мм, шт. |
| Материалы | Сечение рамы, толщина настила, тип шариковых опор | мм |
| Условия среды | Пыль, влага, коррозионные факторы, температура | — |
Расчетные допущения и ограничения
Для спокойной ручной подачи обычно принимают k_d = 1.2–1.4, для более жесткого режима k_d = 1.5+. Коэффициент запаса n задают по локальным требованиям надежности.
Инженерные расчеты
1) Минимальные габариты рабочей поверхности
2) Нагрузка на одну опору (без смешения единиц)
В системе СИ (Н):
Условие: Q_op,N ≥ Q_req,N.
Если паспорт опоры дан в кгс:
Условие: Q_op,kgf ≥ Q_req,kgf. Используйте одну систему единиц на весь расчет.
3) Оценка усилия перемещения
4) Упрощенная оценка прогиба настила
Выбор конструкции и компонентов
| Тип опоры | Диапазон нагрузки на опору | Монтаж | Комментарий |
|---|---|---|---|
| С фланцем | 20–80 кгс (типовой сегмент) | Болтовой | Удобная замена |
| Без фланца | 50–120 кгс (типовой сегмент) | Посадочное отверстие | Требовательны к точности отверстий |
| Усиленные | 100–500 кгс (по паспорту серии) | По исполнению | Для тяжелого режима |
Компоновка опор и расчет количества
- Определить минимальный габарит основания груза a_min.
- Задать стартовый шаг: p ≈ a_min / 2.5.
- Проверить z_eff в неблагоприятном положении (минимум 4, предпочтительно 6+).
- Рассчитать количество: N_x = floor(L_st/p)+1, N_y = floor(B_st/p)+1, N = N_x·N_y.
- Проверить нагрузку на опору и скорректировать шаг/тип опоры.

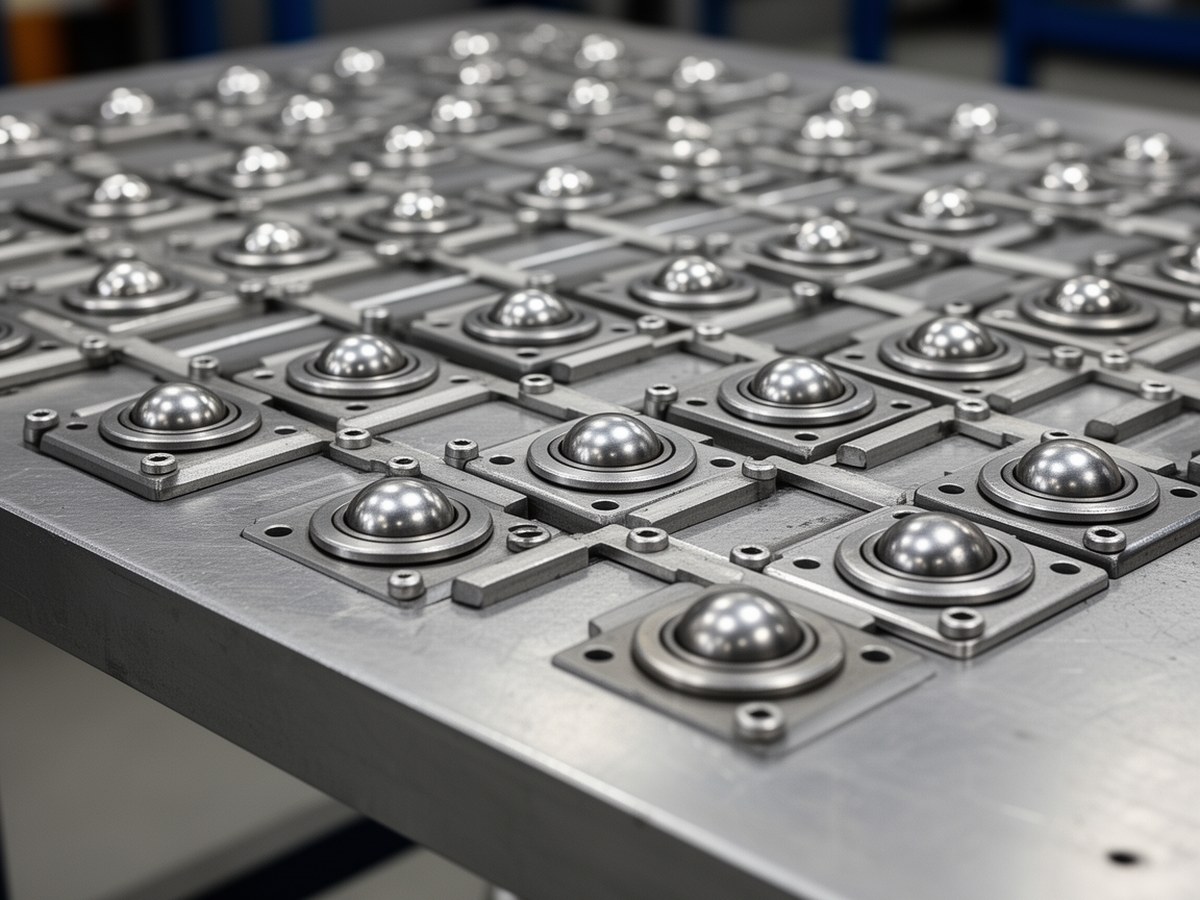

План-сетка шариковых опор
Иллюстрация после алгоритма помогает быстро сверить шаг p_x и p_y с расчетом.
Типичные ошибки проектирования
- Слишком крупный шаг сетки, из-за чего z_eff фактически ниже расчетного.
- Игнорирование режима рывков и занижение k_d.
- Слабый настил при больших пролетах между усилителями.
- Сравнение расчетной нагрузки в Н с паспортом опоры в кгс без пересчета.
Сборка и монтаж
- Подготовка и сварка рамы с промежуточным контролем диагоналей.
- Разметка и установка шариковых опор с контролем вертикальности.
- Монтаж настила, зачистка, антикоррозионная защита.
Важно: значения типа «0.5 мм на 1000 мм» по плоскостности и «2–3 мм» по разности диагоналей для столов до 2 м следует рассматривать как рекомендуемые инженерные ориентиры, если в КД, ТУ или локальных нормах не задано иное.
Проверка, испытания и ввод в эксплуатацию
| Пункт | Критерий готовности |
|---|---|
| Геометрия рамы и поверхности | В пределах заданных допусков |
| Ход опор | Без заеданий, рывков и аномального шума |
| Пробная нагрузка 25/50/75/100% | Нет остаточных деформаций, крепеж не ослаблен |
| Безопасность зоны | Нет травмоопасных кромок и незакрытых дефектов |
Результат оформляют актом: идентификатор стола, расчетная масса груза, ограничения режима, дата, ответственные лица, замечания и допуск к работе.
Эксплуатация, обслуживание и диагностика отказов
Обслуживание шарикового стола включает регулярную очистку, контроль крепежа, смазку (если предусмотрено), осмотр на коррозию и износ.
| Дефект | Вероятная причина | Действие |
|---|---|---|
| Заедание | Загрязнение, перекос, коррозия | Очистка, проверка посадки, замена при повторении |
| Люфт | Износ узла или ослабление крепежа | Протяжка, контроль, замена опоры |
| Локальный износ | Постоянная нагрузка в одной зоне | Перекомпоновка маршрута, уплотнение сетки |
| Шум/скрежет | Недостаток смазки, загрязнение дорожки | Очистка, смазка, диагностика корпуса |
Безопасность работ
- Приоритет имеют локальные инструкции ОТ/ПБ предприятия и требования ответственного за безопасное производство работ.
- При сварке: СИЗ, экранирование зоны, противопожарный контроль.
- При перемещении грузов: без рывков, с безопасной стороны, с контролем положения рук.
- При испытаниях: ограждение зоны, ступенчатая нагрузка, фиксация результатов.
