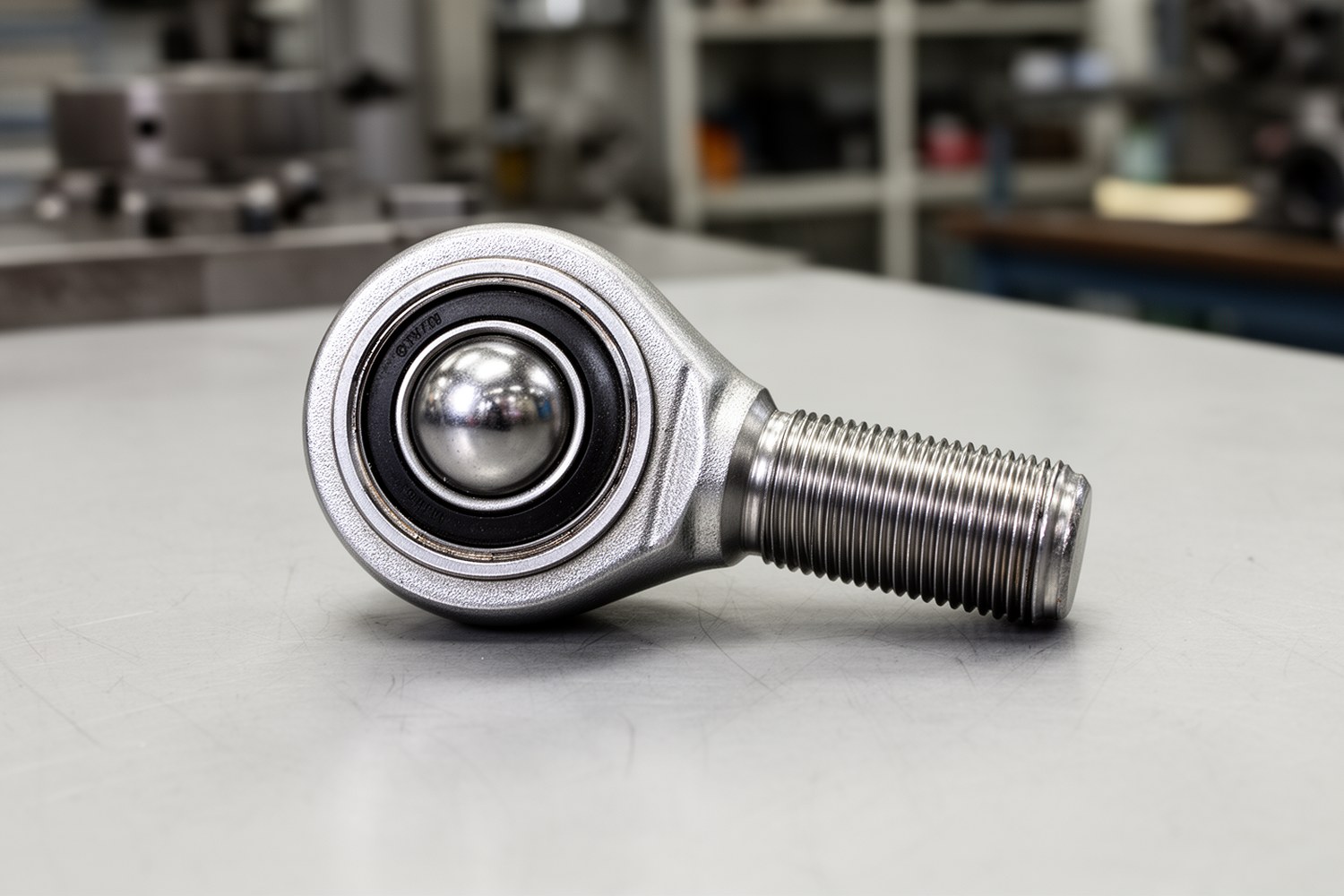

Шарнирный наконечник (шарнирная головка) применяют для передачи усилия при угловом перемещении и компенсации ограниченной несоосности. Надежность узла определяется не только типоразмером, но и корректным расчетом, монтажом и контролем в эксплуатации.
- Обозначения: Fr, Fa, Pэкв, C, C0, L, n, α.
- C0 используют для проверки статической стойкости, а C, для оценки долговечности при циклической работе.
- Ниже приведены ориентировочные инженерные оценки с обязательной последующей сверкой по каталогу выбранного исполнения.
Назначение и область применения
Узел используют в тягах и приводах, где нужна угловая подвижность при передаче радиальной и/или осевой составляющей нагрузки. Типовые применения: рычажные механизмы, исполнительные приводы, системы управления заслонками и тягами.
Границы применения
Если требуются нулевой люфт, очень высокая кинематическая жесткость или непрерывное вращение на высокой скорости, шарнирный наконечник часто заменяют другой кинематической парой, например подшипниковым шарниром качения, шарниром с преднатягом или иной специализированной опорой.
Классификация шарнирных наконечников
| Признак | Исполнение | Когда применять | Ограничение |
|---|---|---|---|
| Нагрузка | Преимущественно радиальная | Тяги и рычаги с поперечной силой | Осевая составляющая ограничена |
| Нагрузка | Комбинированная | Пространственные механизмы | Нужен расчет Pэкв с X и Y |
| Пара трения | Сталь/сталь | Высокие нагрузки при обслуживаемой смазке | Чувствительность к загрязнению |
| Пара трения | PTFE/композит | Ограниченный доступ к обслуживанию | Проверять ударный режим и температуру |
| Присоединение | Наружная резьба | Регулировка длины тяги | Контроль длины зацепления обязателен |
| Присоединение | Внутренняя резьба | Компактная компоновка | Критично качество ответной резьбы |
Исходные данные для выбора
До подбора фиксируют: Fr/Fa (макс. и циклические), характер нагрузки, n, α, температуру, загрязнение, влажность и коррозионность среды, режим смазки, межсервисный интервал, ограничения по габариту и массе.
Расчет шарнирных наконечников: нагрузка и ресурс
Эквивалентная динамическая нагрузка:
Pэкв = X·Fr + Y·FaКоэффициенты X и Y принимают только по каталогу конкретной серии наконечников и отношению Fa/Fr.
Эмпирическая оценка при осциллирующем движении (пример, не универсальная формула):
Pдоп,оцен ≈ C·(α/180°)1/3Ограничение применимости: эмпирическая оценка допустима только для предварительного сравнения близких типоразмеров в умеренном осциллирующем режиме без ударов. Для самосмазывающихся полимерных пар, ударных режимов, больших перекосов, предельных температур и ответственных узлов применяют только каталожную методику и/или испытания.
Ориентировочная оценка ресурса в часах:
Lh ≈ ((C/Pэкв)p · 106) / (60·n·(2α/360))Где p и поправки kсм, kзагр, kT принимают по документации выбранного исполнения.
Верификация расчета по каталогу (минимальный протокол)
- Проверить C0 по пиковым и монтажным нагрузкам.
- Проверить C и расчетный Pэкв для рабочего цикла.
- Сверить предельный угол перекоса и фактический α с запасом.
- Проверить допустимость температуры, среды, смазки и уплотнений.
- Зафиксировать расчетный ресурс и критерий замены в карте обслуживания.
Диаграмма Fr/Fa и угла осцилляции
Иллюстрация помогает связать обозначения формул с реальной схемой нагружения узла.
Материалы, покрытия и среда эксплуатации
| Материал корпуса/вкладыша | Плюс | Среда | Комментарий |
|---|---|---|---|
| Углеродистая сталь + сталь | Высокая несущая способность | Обычная промышленная | Нужны защита и смазка |
| Нержавеющая сталь + PTFE/композит | Коррозионная стойкость | Влажная и агрессивная | Контроль предела температуры полимера |
| Сталь + бронза | Стабильные антифрикционные свойства | Умеренно загрязненная | Ресурс зависит от режима смазки |
| Легкие сплавы + композит | Снижение массы | Массоограниченные механизмы | Проверять жесткость и ползучесть |
Допуски, резьбовые посадки и контровка
- Классы резьбы: применять согласованные пары резьб по конструкторской документации (типично для метрической: наружная 6g, внутренняя 6H, если не задано иначе).
- Минимальная длина зацепления: проверять как расчетный критерий несрыва резьбы для более слабого материала; в разнородных парах (например, сталь/алюминий) длину зацепления увеличивают.
- Метод затяжки: предварительная посадка, рабочая затяжка по техпроцессу, затем обязательная контровка (контргайка, стопорная пластина, фиксатор резьбы, если допускается КД).
- Контроль после затяжки: метка проворота, проверка свободы хода на рабочем угле, отсутствие закусывания и перекоса.
Монтаж шарнирных наконечников и контроль после сборки
- Очистить и осмотреть резьбы, убрать заусенцы, проверить сопрягаемые поверхности.
- Выставить соосность без принудительного дотягивания узла резьбой.
- Затянуть соединение по техпроцессу, выполнить контровку.
- Проверить рабочий диапазон угла α, исключить выход к конструктивному пределу.
- Провести приемочный контроль под нагрузкой малого цикла.
Контроль после первых N циклов
N задают техпроцессом узла (или эквивалентом первых часов работы). Проверяют: сохранность контровки, изменение люфта, следы перегрева, неравномерность хода, состояние смазки и пыльников. При отклонениях узел останавливают, диагностируют причину и не компенсируют проблему дополнительной перетяжкой.
Обслуживание, диагностика и отказовые сценарии
| Признак | Вероятная причина | Рекомендуемое действие |
|---|---|---|
| Рост люфта | Износ вкладыша, абразив | Проверить защиту, измерить люфт, заменить при выходе за допуск |
| Заедание | Перекос, коррозия, деградация смазки | Остановить механизм, восстановить геометрию, заменить поврежденный узел |
| Коррозия | Неверный материал/покрытие | Сменить материал или защиту, устранить источник влаги/реагента |
| Шум при реверсе | Повышенный зазор, локальные задиры | Проверить затяжку, смазку и контактные поверхности; при повторе заменить |
Ресурс шарнирного наконечника
На практике ресурс ограничивают не только расчетные нагрузки, но и монтажная геометрия, чистота среды, стабильность смазки и дисциплина контрольных осмотров. Для ответственных механизмов предпочтительна плановая замена по наработке, а не по факту отказа.
