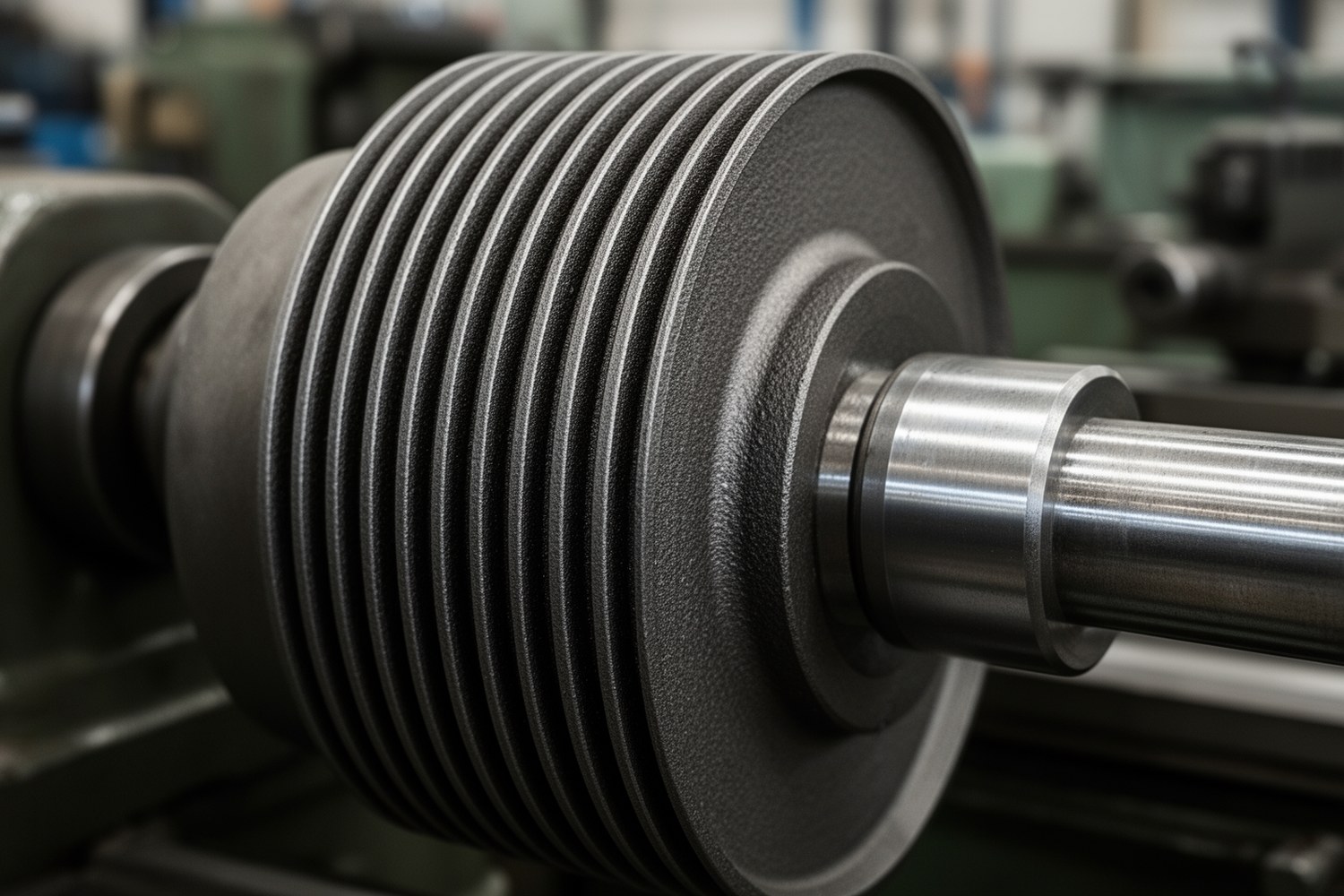

Шкив представляет собой вращающуюся деталь механической передачи в форме диска или колеса с профилированным ободом. Элемент жестко фиксируется на валу для передачи крутящего момента через приводной ремень. В отличие от обычного блока, который свободно вращается на оси для изменения направления троса, шкив непосредственно передает мощность.
- Фрикционные передачи: работают за счет силы трения (клиновые, поликлиновые, плоские ремни).
- Синхронные передачи: работают по принципу механического зацепления (зубчатые ремни).
- Материалы: серый чугун, конструкционная сталь, алюминиевые сплавы, полимеры.
- Монтаж: цилиндрическая посадка, конические втулки Taper Lock или QD.
Определение и принцип работы
Механика работы ременной передачи зависит от типа ремня. В клиноременных и плоскоременных приводах движение передается за счет трения. Вращающийся ведущий вал тянет ремень благодаря фрикционному контакту с поверхностью шкива. Зубчатые передачи работают через механическое зацепление: зубья ремня попадают во впадины на ободе. Такой подход исключает проскальзывание и синхронизирует валы.
Устройство и геометрия
Конструкция узла включает три основных элемента, конфигурация которых меняется в зависимости от габаритов и передаваемой мощности.
- Обод выступает периферийной частью с рабочим профилем (канавками, плоской поверхностью или зубьями) для контакта с ремнем. По краям часто располагаются реборды (боковые ограничители от соскальзывания).
- Ступица является центральной утолщенной частью с посадочным отверстием. Деталь крепится на вал именно через нее.
- Диск или спицы соединяют ступицу с ободом. Для снижения инерции шкивы большого диаметра делают пустотелыми со спицами или отверстиями.
По ГОСТ 20889-88 детали делятся на монолитные для малых диаметров и составные. На чертежах их изображают в разрезе с указанием расчетного диаметра, профиля канавок и посадочных допусков.
Основные расчетные параметры
При проектировании привода вычисляют базовые кинематические характеристики: скорость и передаточное отношение.
Передаточное отношение (i) для фрикционных передач с учетом коэффициента скольжения (ε = 0.01-0.02):
i = n₁ / n₂ = d₂ / (d₁ × (1 - ε))Здесь n₁ и n₂ обозначают частоты вращения ведущего и ведомого валов (об/мин), а d₁ и d₂ соответствуют расчетным диаметрам шкивов (мм).
Окружная (линейная) скорость (V):
V = (π × d₁ × n₁) / 60000Здесь V обозначает скорость ремня (м/с). Рекомендуемый диапазон для клиновых передач составляет 15-25 м/с.
Ориентировочное межосевое расстояние (a):
a_min = 0.55 × (d₁ + d₂) + hЗдесь h указывает высоту профиля ремня (мм).
Классификация по типу ременной передачи
Форма обода зависит от типа ремня. Установка деталей с диаметром меньше минимально допустимого вызывает сильные напряжения изгиба и разрушает ремень.
| Тип шкива | Профиль / Стандарт | Особенности рабочей поверхности | Область применения |
|---|---|---|---|
| Клиновые | SPZ, SPA, SPB, SPC (ГОСТ Р 50641-94) | Трапецеидальные канавки (угол 34°-40°). Ремень заклинивается, увеличивая силу сцепления. | Промышленные приводы, станки, вентиляторы. |
| Поликлиновые | PJ, PK, PL, PM | Множественные продольные V-образные ребра. Большая площадь контакта при малой ширине. | Автомобилестроение, компактные высоконагруженные узлы. |
| Зубчатые | HTD, GT3, XL, L, H (ISO 5294) | Поперечные впадины (трапецеидальные или криволинейные). Обязательно наличие реборд. | ЧПУ-станки, робототехника, приводы ГРМ. |
| Плоские | Цилиндрические / бочкообразные | Гладкая поверхность. Выпуклость (бочкообразность) обеспечивает самоцентрирование ремня. | Высокоскоростные приводы, конвейеры. |
Зубчатые шкивы

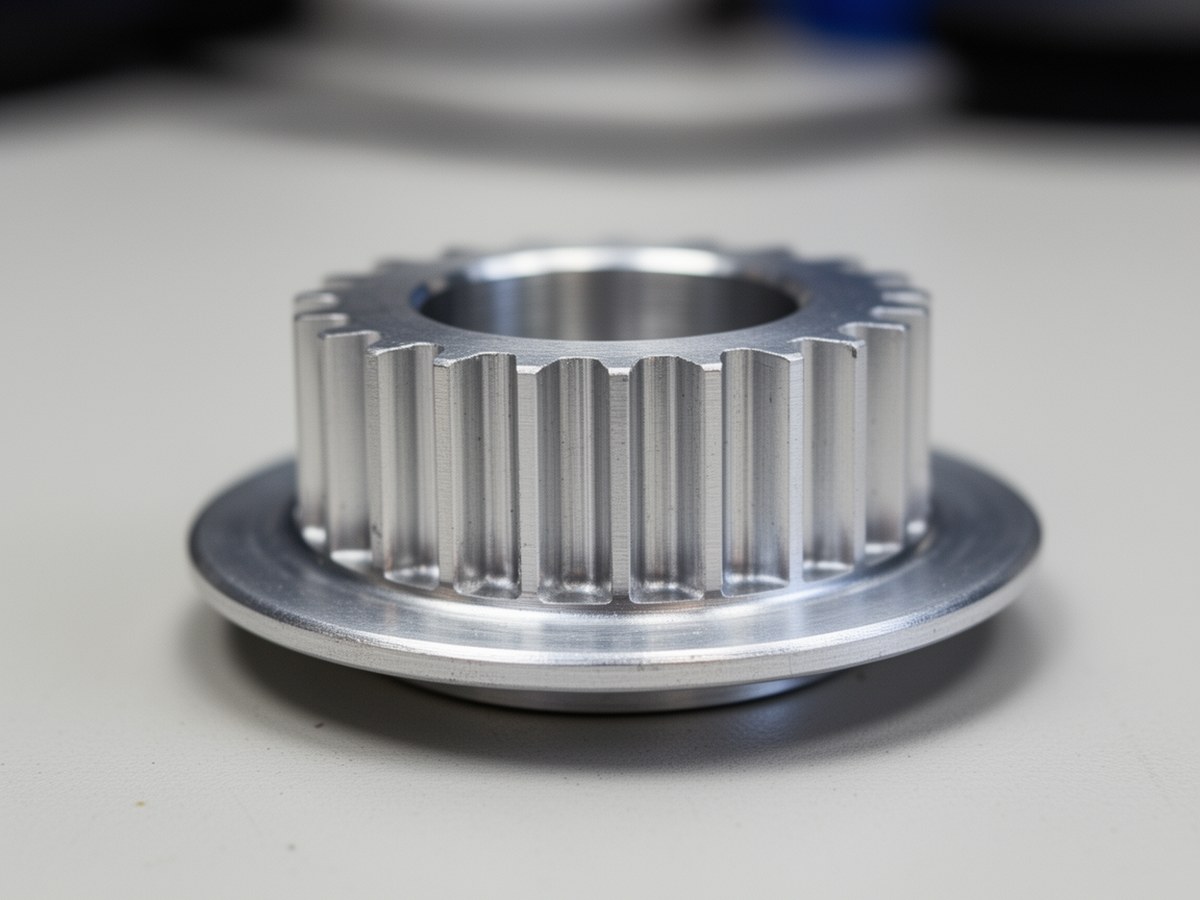

На фото шкива зубчатого типа отчетливо видны поперечные впадины и боковые реборды.
Способы крепления на вал
Традиционная посадка с натягом и шпонкой постепенно уступает место быстросъемным системам, упрощающим монтаж и демонтаж узла.
Втулки Taper Lock
Европейский стандарт быстросъемного соединения. Втулка имеет конусность 1:16 и продольный разрез. При затягивании установочных винтов втулка сжимается, плотно обхватывая вал. Обеспечивает точное центрирование и исключает люфт.
Втулки QD (Quick Detachable)
Американский стандарт (MPTA-B6c-2020). Отличается конусностью 3/4 дюйма на фут и наличием фланца на втулке. Крепежные болты проходят через фланец, что позволяет передавать более высокие крутящие моменты и облегчает демонтаж в условиях ограниченного пространства.
Материалы изготовления
Материал подбирают с учетом окружной скорости, передаваемой мощности и условий эксплуатации.
| Материал | Макс. скорость (м/с) | Преимущества | Ограничения |
|---|---|---|---|
| Серый чугун (СЧ20, СЧ25) | 30-35 | Отличная износостойкость, способность демпфировать вибрации, низкая стоимость. | Большая масса, хрупкость при ударных нагрузках. |
| Сталь (Ст45) | 40-45 | Высокая прочность, возможность создания легких сварных конструкций. | Склонность к коррозии, меньшая способность гасить вибрации. |
| Алюминиевые сплавы | 50-60 | Малый вес, низкий момент инерции, стойкость к коррозии. | Низкая абразивная износостойкость. |
| Полимеры (Полиамид) | 25-30 | Минимальный вес, отсутствие коррозии, снижение износа ремня. | Ограниченная нагрузочная способность (до 2 л.с.). |
Требования к монтажу и соосности
Отклонение соосности шкивов является главной причиной быстрого износа ремней. Угловое или параллельное смещение неравномерно распределяет нагрузку, вызывает перегрев и разрушает корд.
Допустимое отклонение соосности для клиновых передач не превышает 0.5° (около 1 мм на 100 мм межосевого расстояния), для зубчатых этот показатель равен 0.25°. Выверку проводят лазерными центровщиками или прецизионными линейками. Детали, работающие на скоростях свыше 30 м/с, обязательно проходят динамическую балансировку для защиты подшипниковых узлов от вибраций.
