Шум в подшипнике не является самостоятельным диагнозом. Для надежной диагностики причин нужна совокупность признаков: акустика, вибрация, температура, обороты, нагрузка и динамика изменений.
- Шум помогает выявить отклонение, вибрация помогает локализовать дефект.
- Оценка риска должна быть полуколичественной: отклонение от baseline и скорость роста параметра.
- Решение фиксируют с указанием ролей: кто наблюдает, кто эскалирует и кто утверждает остановку.
Область применения и ограничения метода
Подход применим к подшипниковым узлам вращающегося оборудования (двигатели, насосы, вентиляторы, редукторы, конвейерные приводы) при периодическом или постоянном контроле.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
- Акустика без виброданных часто дает ложную локализацию.
- Сравнение измерений в разных режимах (обороты/нагрузка) некорректно.
- Шум цеха и резонанс конструкции могут маскировать дефекты подшипника.
Правило сравнимости данных (baseline и тренд)
Сравнивайте только измерения в одинаковых условиях: точка датчика, направление, обороты, нагрузка, температура среды, состояние смазки. Baseline снимают на исправном узле, затем оценивают абсолютный уровень и темп изменений за фиксированное окно (смена, сутки, неделя).
Симптомы: как описывать шум, вибрацию и нагрев
| Признак | Вероятные причины | Подтверждение | Первое действие |
|---|---|---|---|
| Высокочастотный свист | Недостаток/деградация смазки, трение в уплотнении | Рост температуры, ухудшение смазки | Проверить смазку и уплотнения |
| Ровный гул, растет с оборотами | Износ дорожек, усталостные дефекты | Рост RMS, гармоники в спектре | Ограничить режим, направить на вибродиагностику |
| Периодический стук | Локальный дефект кольца/тела качения | Импульсность, повторяемость по обороту | Проверить огибающую и defect frequencies |
| Скрежет/хруст | Загрязнение, разрушение сепаратора | Быстрый рост температуры и ускорения | Немедленная остановка |
| Гул + сильная 1X/2X вибрация | Несоосность/дисбаланс/ослабление | Преобладание 1X/2X, нагрев муфты | Проверка центровки, балансировки, крепежа |
«Умеренный нагрев» оценивают только относительно локальных норм предприятия, паспорта машины и baseline данного узла.

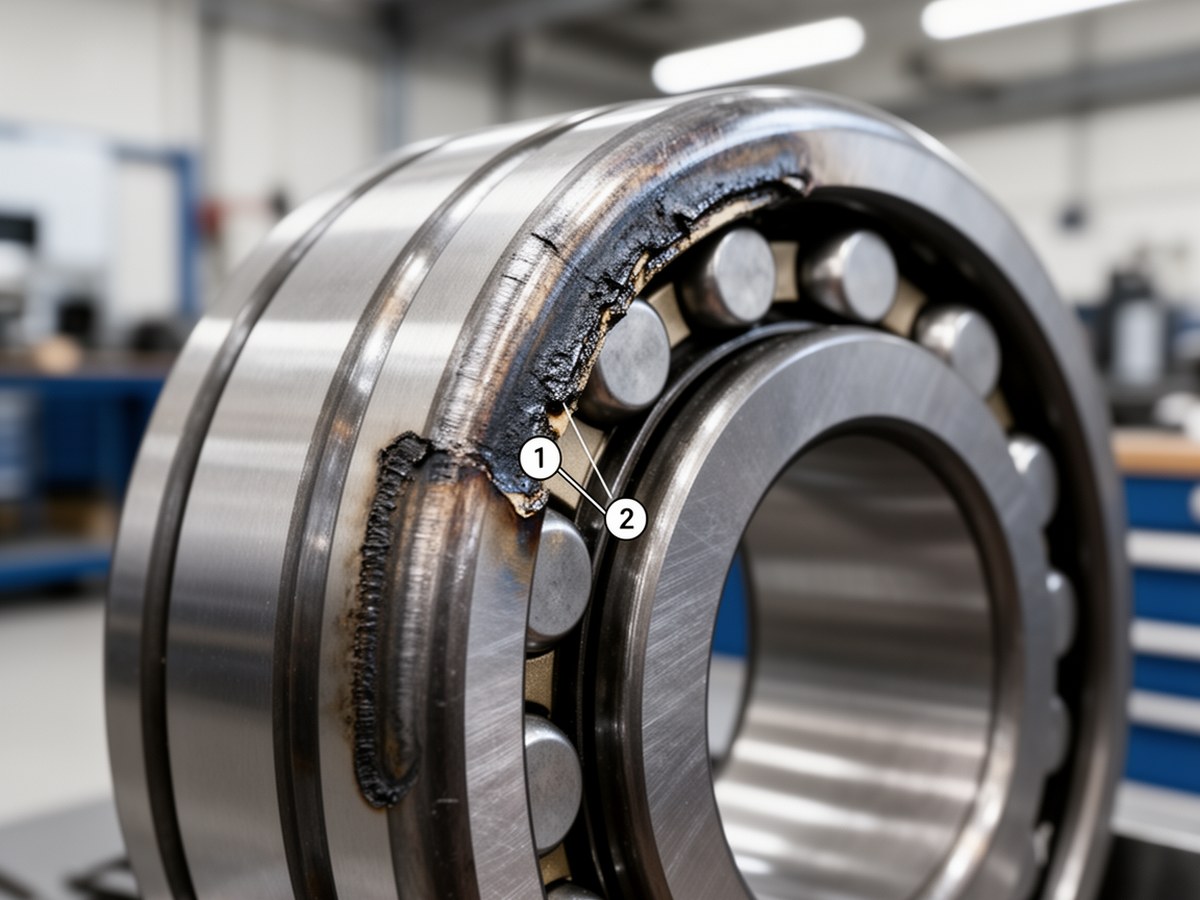

Зоны дефектов подшипника
Поставить после вводного абзаца раздела.
Алгоритм первичной проверки (дежурный персонал)
- Безопасно подтвердить симптом и сравнить его с историей узла.
- Снять температуру в фиксированной точке.
- Проверить, меняется ли шум при снижении нагрузки/оборотов.
- Осмотреть утечки, загрязнение, уплотнения, крепеж.
- Сделать повторный замер через короткий интервал и оценить темп роста.
- Эскалировать по матрице решений.
Инструментальная диагностика (вибродиагност)
Минимальный набор параметров: виброскорость RMS, виброускорение, спектр FFT, огибающая, температура, обороты, нагрузка. Все значения привязывают к режиму.
Спектральная интерпретация и частоты дефектов
Нужны корректные паспортные данные подшипника (N_b, d, D, θ). При неизвестной или неверной геометрии и угле контакта расчетные частоты могут заметно расходиться с фактическими.
Как отличить дефект подшипника от несоосности, дисбаланса и резонанса
- Подшипник: выражены BPFO/BPFI/BSF/FTF, гармоники, импульсность в огибающей.
- Несоосность: рост 1X/2X, осевая компонента, нагрев муфты.
- Дисбаланс: доминирует 1X, чувствителен к скорости, меньше ударности.
- Резонанс: резкий пик в узком диапазоне оборотов, нестабильная амплитуда при проходе частоты.
Матрица решений по риску и ролям
| Состояние | Полуколичественные критерии | Действие | Кто принимает/эскалация |
|---|---|---|---|
| Наблюдение | Вибрация ≤ 1.25× baseline, температура стабильна (дрейф не ускоряется), без ударности | Работа разрешена, повторный контроль в укороченный интервал | Дежурный → запись в журнал, уведомление мастера |
| Ограничение режима | Вибрация 1.25–2.0× baseline или температура +10…15°C к baseline за смену, без скрежета | Снижение нагрузки/оборотов, углубленная диагностика | Мастер смены + инженер надежности |
| Плановый вывод в ремонт | Устойчивый рост тренда в двух и более интервалах подряд, подтвержденные дефектные частоты | Подготовка ремонтного окна и ЗИП | Инженер надежности + ремонтная служба |
| Немедленная остановка | Скрежет/хруст, ударная вибрация, быстрый рост вибрации >2× baseline за короткий интервал или скачок температуры >15…20°C к baseline | Аварийная остановка по регламенту | Дежурный с немедленной эскалацией мастеру и ответственному за безопасную эксплуатацию |
Устранение причин и постремонтный контроль
- Смазка: тип, вязкость, объем, чистота подачи.
- Чистота: исключение абразива, восстановление герметичности.
- Посадки/зазоры: контроль размеров и натяга, исключение проворота.
- Соосность/балансировка: обязательный контроль после вмешательства.
- Монтаж: усилие не передавать через тела качения, исключить ударный монтаж.
Чек-лист постремонтного пуска: 0 ч (холостой ход), 2 ч (промежуточный замер), 24 ч (рабочий режим), 72 ч (подтверждение стабилизации тренда).
Карта стандартов ГОСТ/ISO (минимум для внедрения)
| Задача | Ориентир | Примечание |
|---|---|---|
| Оценка вибрации машин по измерениям на корпусе | ISO 20816 (серия), ГОСТ-гармонизированные версии | Актуальная серия, выбирают часть по типу машины |
| Исторические архивные пороги/старые отчеты | ISO 10816, ГОСТ ИСО 10816 | Используют для сопоставления со старыми данными, но при внедрении ориентируются на 20816 |
| Классификация повреждений подшипников | ISO 15243, ГОСТ ISO 15243 | Единая терминология дефектов и первопричин |
| Процедуры мониторинга состояния | ISO 17359 | Подход к программе диагностики и трендам |
Мини-кейсы
Кейс 1: свист + температура +12°C к baseline за смену, вибрация 1.4× baseline. Проверка смазки подтвердила деградацию. Действие: ограничение режима, замена смазки, контроль через 2 и 24 часа.
Кейс 2: периодический стук, пик BPFI с боковыми полосами 1X, рост ударности в огибающей. Действие: плановый вывод в ближайшее окно, замена подшипника, контроль посадок и соосности, постремонтный тренд 72 часа.
