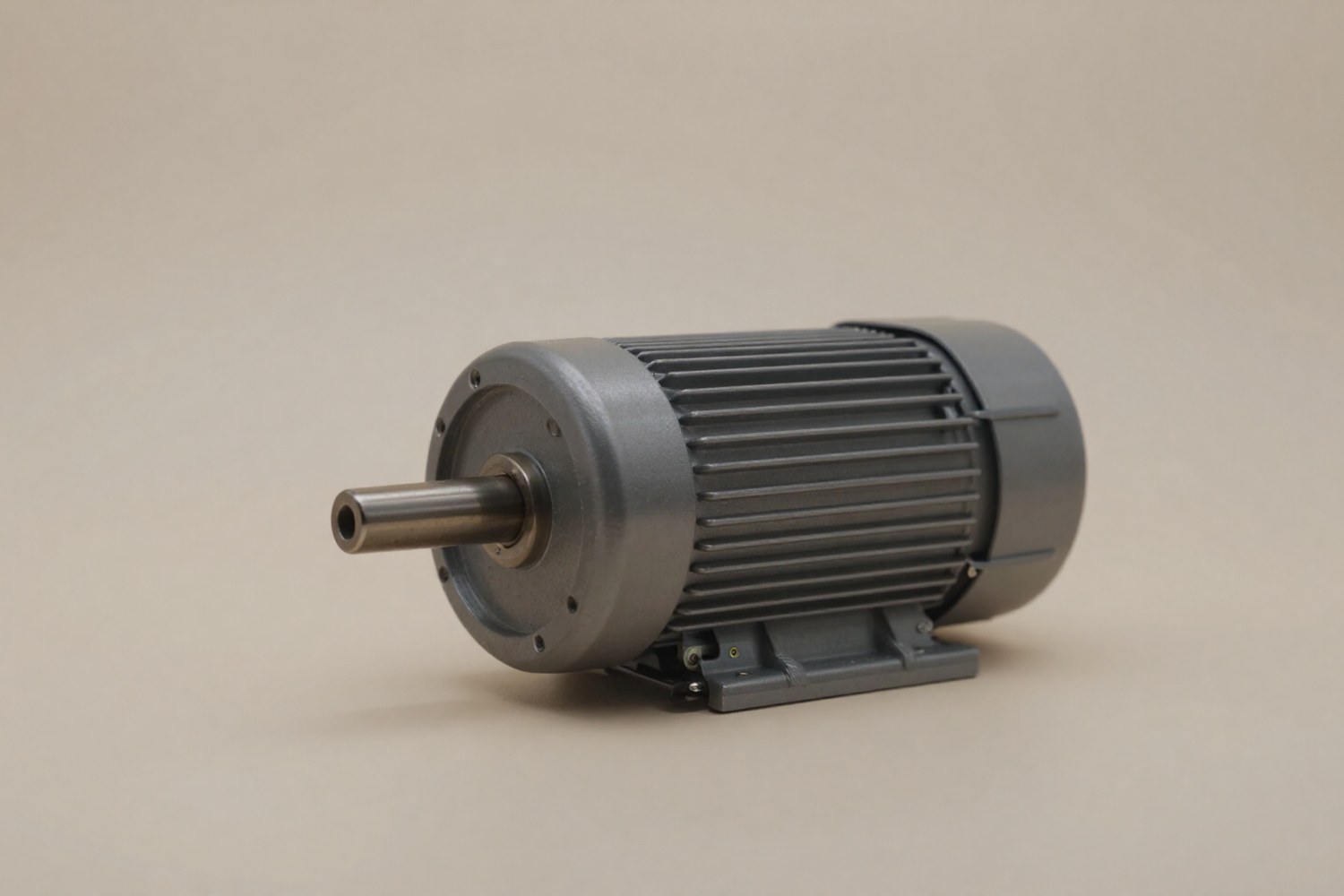

Синхронный электродвигатель (СД), электрическая машина переменного тока, ротор которой вращается с той же угловой скоростью, что и вращающееся магнитное поле статора. Отсутствие скольжения обеспечивает стабильность скорости, высокий КПД и возможность точного векторного управления. Конструкция ротора определяет тип двигателя, его динамические характеристики и область применения.
Принцип работы и синхронная скорость
Работа СД основана на электромагнитном взаимодействии поля статора (создаваемого трёхфазным током) и поля ротора (создаваемого постоянными магнитами или обмоткой возбуждения). В установившемся режиме ротор вращается синхронно с полем статора.
Синхронная скорость вращения определяется частотой сети и числом пар полюсов:
Где:
- n — синхронная скорость, об/мин;
- f — частота питающего напряжения, Гц;
- p — число пар полюсов магнитного поля.
В отличие от асинхронных двигателей, где скорость падает с ростом нагрузки, в синхронном двигателе скорость остаётся постоянной, пока момент нагрузки не превысит предельный момент удержания.
Важно: При прямом подключении к сети СД не создаёт пусковой момент. Для разгона требуется асинхронный пуск (с пусковой обмоткой) или плавный разгон через частотный преобразователь (ЧП).
Классификация синхронных двигателей
Классификация базируется на способе создания магнитного поля в роторе. Выделяют три основные группы:
- С электромагнитным возбуждением (Wound Rotor): Ротор с обмоткой, питаемой постоянным током через кольца или бесщеточный возбудитель.
- С постоянными магнитами (PMSM): Ротор с магнитами из редкоземельных сплавов (NdFeB, SmCo).
- Синхронные реактивные (SynRM): Ротор без обмоток и магнитов; момент создаётся за счёт магнитной анизотропии, стремления к минимуму магнитного сопротивления.
Синхронные двигатели с постоянными магнитами (PMSM)
PMSM (Permanent Magnet Synchronous Motor) доминируют в приводах средней и малой мощности благодаря высокому КПД и компактности. Конструкция ротора делит их на два подкласса с разными магнитными свойствами.
SPMSM: Поверхностные магниты
В SPMSM (Surface PMSM) магниты наклеиваются на цилиндрическую поверхность ротора. Конструкция проста, но обладает низкой механической прочностью из-за центробежных сил на высоких оборотах. Магнитное поле симметрично, поэтому реактивный момент отсутствует (Ld = Lq).
IPMSM: Встроенные магниты
В IPMSM (Interior PMSM) магниты встроены внутрь ротора, образуя магнитные барьеры. Это создаёт магнитную анизотропию: индуктивность по прямой оси (Ld) становится меньше, чем по поперечной (Lq). Возникает дополнительный реактивный момент, который увеличивает общий крутящий момент и позволяет расширить диапазон регулирования скорости, включая режим ослабления поля, без риска размагничивания.
SPMSM (Surface)
Магниты на поверхности. Простая конструкция. Момент только электромагнитный. Ограничение скорости, центробежные силы.
IPMSM (Interior)
Магниты внутри ротора. Высокая механическая прочность. Присутствует реактивный момент. Лучше для векторного управления и расширения диапазона скоростей.
Синхронные двигатели с электромагнитным возбуждением
Применяются в высоковольтных приводах большой мощности (сотни кВт, МВт). Ротор имеет обмотку возбуждения, питаемую через щёточно-контактные узлы или бесщёточные возбудители.
Главное преимущество, возможность регулирования тока возбуждения, что позволяет управлять коэффициентом мощности (cos φ) установки:
- Нормальное возбуждение:cos φ ≈ 1 (активная нагрузка).
- Перевозбуждение:cos φ > 1 (двигатель отдаёт реактивную мощность в сеть, работая как конденсатор).
- Недовозбуждение:cos φ < 1 (двигатель потребляет реактивную мощность).
Это свойство делает их ценными для компенсации реактивной мощности на крупных промышленных предприятиях и электростанциях.
Синхронные реактивные двигатели (SynRM) и гистерезисные
Синхронные реактивные двигатели (SynRM)
SynRM работают исключительно за счёт силы притяжения ротора к положению с минимальным магнитным сопротивлением. Ротор изготавливается из электротехнической стали с выфрезерованными магнитными барьерами. Отсутствие постоянных магнитов исключает риск их размагничивания при перегреве и снижает стоимость. Современные SynRM достигают КПД, сопоставимого с PMSM, за счёт оптимизации геометрии ротора. Они чувствительны к перегрузкам по току и требуют алгоритмов MTPA для максимальной эффективности.
Гистерезисные двигатели
Ротор выполнен из материала с широкой петлёй гистерезиса. При запуске момент создаётся за счёт гистерезисных потерь, а в синхронном режиме, за счёт остаточной намагниченности. Они просты, надёжны и бесшумны, но имеют низкий КПД и применяются в маломощных прецизионных устройствах (часы, таймеры, малые вентиляторы).
Пуск, синхронизация и выпадение из синхронизма
Процесс выхода СД на рабочий режим называется втягиванием в синхронизм.
Для двигателей с электромагнитным возбуждением и SynRM часто используется асинхронный пуск. В ротор встраивается пусковая обмотка типа «беличья клетка». При включении статора двигатель разгоняется как асинхронный. Когда скорость приближается к синхронной, подаётся ток возбуждения (или магнитное поле ротора SynRM улавливает поле статора), и ротор синхронизируется.
Для PMSM прямой пуск от сети обычно недопустим из-за риска размагничивания магнитов и больших пусковых токов. Применяется пуск через частотный преобразователь, который плавно повышает частоту, позволяя ротору следовать за полем статора. Существуют редкие модификации PMSM с пусковой клеткой, но они мало распространены.
Риск выпадения из синхронизма: Если момент нагрузки превышает максимальный синхронный момент, ротор теряет связь с вращающимся полем. Это приводит к резкому росту тока, вибрациям и остановке. Для защиты применяются реле контроля момента или системы управления, снижающие частоту при перегрузке.
Сравнительные характеристики
Ниже приведена таблица сравнения основных типов синхронных двигателей по ключевым параметрам.
| Параметр | С электромагнитным возбуждением | PMSM (IPMSM/SPMSM) | SynRM | Асинхронный (для сравнения) |
|---|---|---|---|---|
| Типичный КПД | 93–96% | 95–98% | 90–95% | 88–94% |
| Коэффициент мощности (cos φ) | Регулируемый (0.8…1.0+) | Близок к 1.0 | 0.85–0.95 | 0.7–0.9 (отстающий) |
| Удельный момент | Средний | Высокий | Средний | Средний |
| Стоимость ротора | Высокая (медь, кольца) | Высокая (редкоземельные магниты) | Низкая (сталь) | Низкая (алюминий/чугун) |
| Сложность управления | Средняя | Высокая (требуется энкодер или наблюдатель состояния) | Средняя (MTPA) | Низкая (при прямом пуске) |
Особенности управления
Современные системы управления синхронными двигателями используют векторное управление (FOC), позволяющее независимо регулировать токи в осях d и q. Это критично для:
- IPMSM: Использования реактивного момента и режима Field Weakening (ослабление поля) для расширения диапазона скоростей выше базового.
- SynRM: Применения алгоритма MTPA для максимизации момента при минимальных потерях тока.
- Бездатчиковое управление (Sensorless): Управление без энкодера, возможно для SynRM и бюджетных PMSM за счёт оценки положения ротора по токам и ЭДС.
Надёжность и обслуживание
- PMSM: Высокая надёжность, но риск размагничивания при перегреве или обратном токе. Требуется защита от перегрева.
- С возбуждением: Необходимость обслуживания щёток и колец, износ, искрение. Бесщёточные системы решают эту проблему, но усложняют конструкцию.
- SynRM: Максимальная надёжность ротора, нет магнитов и обмоток, простота обслуживания.
Области применения
Выбор типа синхронного двигателя зависит от требований к точности, мощности и бюджета.
- Высокая мощность и энергетика: Двигатели с электромагнитным возбуждением применяются в приводах насосов, вентиляций и компрессоров на ТЭЦ и АЭС, а также в прокатных станах. Их способность компенсировать реактивную мощность важна для стабильности сети.
- Прецизионные приводы и робототехника: PMSM, особенно IPMSM, используются в станках с ЧПУ, промышленных роботах и сервоприводах благодаря высокому удельному моменту и возможности точного векторного управления.
- Бытовая техника и электромобили: PMSM доминируют в стиральных машинах, компрессорах кондиционеров и тяговых двигателях электромобилей, например, Tesla Model 3, из-за высокой плотности мощности.
- Энергоэффективные промышленные приводы: SynRM вытесняют асинхронные двигатели в насосах и вентиляторах там, где не требуются сверхвысокие пусковые моменты, но важна экономия электроэнергии и независимость от цен на магниты.
Расчёт момента и нагрузки
Для оценки работоспособности синхронного двигателя используют уравнение электромагнитного момента. Для PMSM момент складывается из электромагнитной составляющей (взаимодействие магнитов статора и ротора) и реактивной составляющей:
Где:
- Ψm — потокосцепление постоянных магнитов;
- Ld, Lq — индуктивности по прямой и поперечной осям;
- Id, Iq — токи статора в координатах d-q.
В двигателе с электромагнитным возбуждением первый член заменяется на произведение потока возбуждения на ток якоря. Понимание этой формулы необходимо для настройки алгоритмов векторного управления, где токи Id и Iq регулируются независимо для достижения максимального момента при минимальных потерях.
