Опорно-поворотное устройство (ОПУ) воспринимает осевые, радиальные и опрокидывающие нагрузки между неподвижной и поворотной частью машины. Система автоматической смазки ОПУ подает дозированные порции смазки к зонам трения по заданному циклу: к дорожкам качения, зубчатому венцу и другим предусмотренным точкам смазки.
- ОПУ смазывается не как единая деталь, а как набор зон: дорожки качения, тела качения, зубчатый венец, уплотнения и каналы подачи.
- Для настройки нужна карта точек смазки с дозой, периодичностью, типом дозатора и способом проверки выхода смазки.
- Система подачи смазки должна соответствовать числу точек, длине магистралей, температуре, консистенции смазки и требуемому контролю.
- Расчет расхода нужен для предварительной оценки; окончательные значения берут из документации на ОПУ, машину, систему смазки и смазочный материал.
Что смазывается в ОПУ
Внутри ОПУ находятся дорожки качения и тела качения: шарики или ролики. Через них передаются основные нагрузки. В зависимости от конструкции рядом может располагаться внутренний или наружный зубчатый венец, через который привод поворачивает платформу.
Точки смазки обычно связаны с каналами, пресс-масленками или штуцерами. Через них материал поступает к дорожкам качения и распределяется по окружности при повороте узла. Если точки расположены неравномерно, канал забит или ОПУ долго работает в ограниченном секторе, смазка может не доходить до части рабочей зоны.
Важно: дорожки качения и зубчатое зацепление ОПУ не следует считать одной смазываемой зоной. У них разные контакты, режимы движения и требования к удержанию смазки. Смазка для открытого зубчатого венца и смазка для дорожек качения могут быть разными продуктами, если это предусмотрено регламентом машины и совместимо с конструкцией системы.
Зоны смазки ОПУ

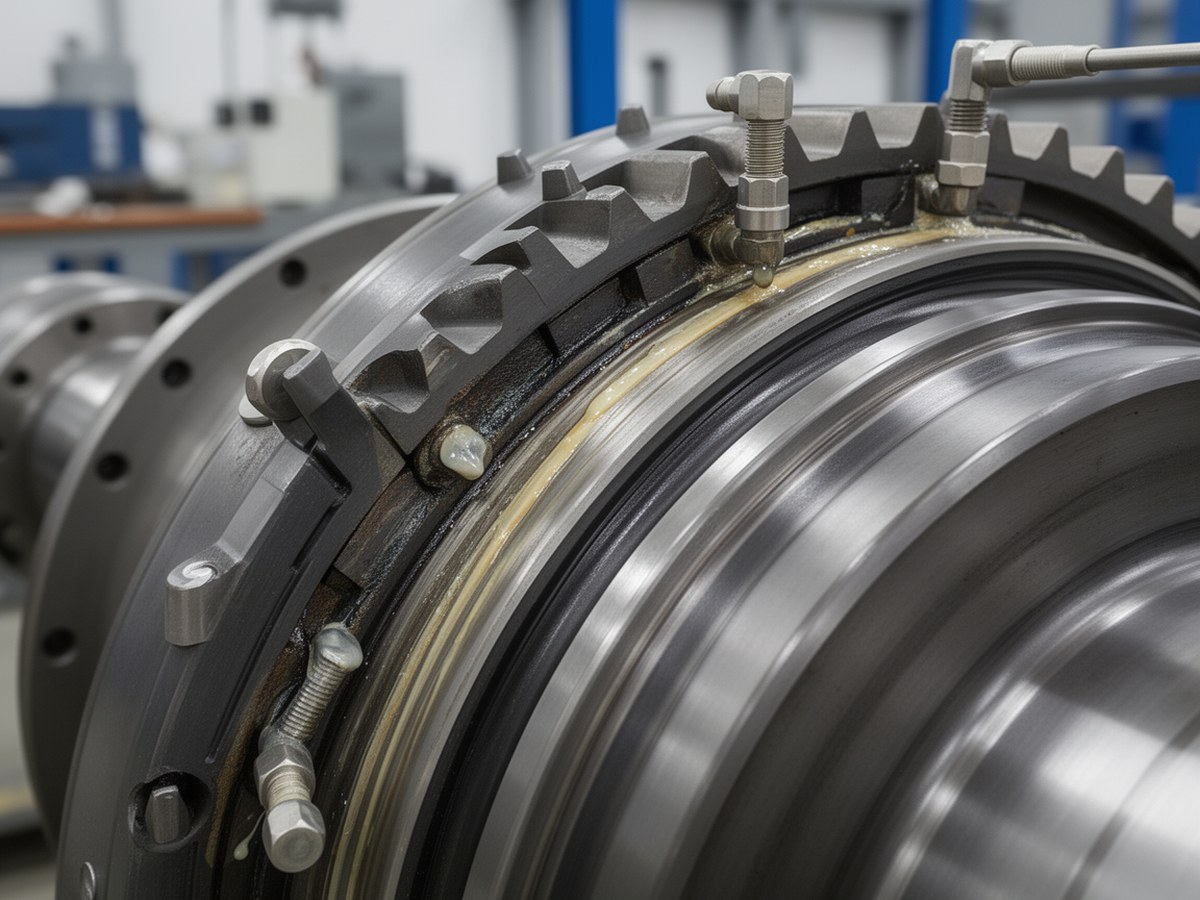

Схема уместна сразу после описания конструкции ОПУ, чтобы показать дорожки качения, зубчатый венец, уплотнения и точки подачи.
Назначение автоматической системы смазки
Автоматическая система смазки подает небольшие порции материала через заданные интервалы. Это снижает риск работы узла при недостатке смазки, уменьшает зависимость от ручного доступа к опасным или неудобным местам и помогает обслуживать крановые, экскаваторные и промышленные ОПУ в повторяемом режиме.
Система не заменяет контроль состояния ОПУ. Работоспособность подтверждают по нескольким признакам: уровню в резервуаре, ходу распределителей, выходу смазки из контрольных зон, состоянию старой вытесненной смазки и давлению в системе.
Компоненты системы автоматической смазки
| Компонент | Функция | Что проверять при обслуживании |
|---|---|---|
| Насос | Создает давление и подает смазку из резервуара в магистраль | Рабочий цикл, давление, отсутствие кавитации и постороннего шума |
| Резервуар | Хранит запас пластичной смазки | Уровень, чистоту, отсутствие воды и посторонних включений |
| Контроллер | Задает интервалы, длительность цикла и аварийные сигналы | Параметры времени, счетчик циклов, корректность сигналов датчиков |
| Распределители и дозаторы | Делят поток между точками и формируют порцию смазки | Ход индикаторов, отсутствие засора, равномерность подачи |
| Магистрали, шланги, фитинги | Передают смазку от насоса к точкам подачи | Перегибы, утечки, повреждение оплетки, надежность крепления |
| Датчики давления и уровня | Контролируют аварийные состояния системы | Порог срабатывания, кабели, разъемы, фактическую реакцию на отказ |
Схемы подачи смазки
Выбор схемы зависит от размера ОПУ, числа точек смазки, длины линий, температуры, требуемой точности дозирования и удобства диагностики. Автоматические системы смазки нельзя считать взаимозаменяемыми без проверки давления, дозаторов и совместимости смазочного материала.
| Тип системы | Особенности | Применение для ОПУ |
|---|---|---|
| Однолинейная | Одна основная магистраль, дозаторы получают давление от общего контура | Среднее число точек, умеренная длина линий, простое обслуживание |
| Двухлинейная | Подача идет попеременно по двум магистралям | Крупные ОПУ, длинные трассы, низкие температуры, высокое сопротивление прокачке |
| Прогрессивная | Блоки подают смазку последовательно, остановка одной линии влияет на весь цикл блока | Помогает контролировать блокировку, удобна для компактных систем с несколькими группами точек |
| Многоточечная | Несколько независимых выходов от насоса или блока | Небольшие ОПУ, локальные узлы, когда нужна простая индивидуальная подача |
| Инжекторная | Инжекторы отмеряют порцию при нагнетании давления и перезаряжаются после фазы сброса давления | Системы, где нужна повторяемая доза и возможность обслуживания отдельных линий |
Карта точек смазки ОПУ
Карта точек смазки - рабочий документ для настройки и обслуживания. В ней фиксируют расположение каждой точки, зону подачи, тип соединения, расчетную дозу, номер дозатора, длину линии и метод проверки. Для ОПУ важно учитывать не только количество точек, но и их распределение по окружности.
Дорожки качения
Смазка поступает в каналы дорожек и распределяется при повороте узла. Контроль выполняют по появлению свежего материала в предусмотренных местах и по состоянию вытесняемой старой смазки.
Зубчатый венец
Смазка наносится на открытую зону зацепления или подается отдельным устройством. Для венца важны адгезия, удержание на зубьях и отсутствие чрезмерного разбрызгивания.
Если ОПУ часто работает в малом секторе, может потребоваться принудительный поворот для распределения смазки или отдельная процедура контроля рабочих участков. Это особенно важно для системы смазки экскаватора, крана или другой техники с повторяющимся углом поворота.
Выбор пластичной смазки
Для автоматической подачи важны две группы свойств: пригодность для самого ОПУ и способность проходить через насос, распределители и магистрали. Слишком густая смазка может нормально удерживаться в узле, но плохо прокачиваться через длинные линии, особенно при низкой температуре.
| Класс NLGI | Прокачиваемость | Удержание в зоне контакта | Основной риск |
|---|---|---|---|
| NLGI 0 | Высокая, лучше для холода и длинных линий | Ниже, чем у более густых смазок | Возможное вытекание или избыточный выброс при нагреве |
| NLGI 1 | Подходит для многих автоматических систем как промежуточный вариант | Среднее | Нужно проверять удержание на открытых участках и давление на холоде |
| NLGI 2 | Ниже, особенно на холоде и в длинных магистралях | Лучше удерживается в нагруженных зонах | Рост давления, неполная подача, перегрузка насоса или дозаторов |
| Критерий | Что означает | На что влияет |
|---|---|---|
| EP-присадки | Противозадирные свойства при высоких контактных нагрузках | Защита дорожек качения и зубьев при тяжелом режиме |
| Водостойкость | Сопротивление вымыванию водой и влажной среде | Работа кранов, экскаваторов и наружного оборудования |
| Температурный диапазон | Сохранение свойств на холоде и при нагреве | Пуск системы, давление подачи, стабильность смазочного слоя |
| Совместимость загустителей | Отсутствие нежелательной реакции при смешивании | Риск загущения, разжижения, расслоения и засора дозаторов |
| Совместимость с уплотнениями | Нейтральность к резине, полиуретану и другим материалам | Состояние манжет, шлангов и уплотнительных элементов ОПУ |
Инженерное примечание: при переходе на другой тип смазки систему подачи обычно промывают или полностью вытесняют старый материал по регламенту. Смешивание несовместимых загустителей может привести к закупорке линий, изменению консистенции и неравномерной подаче.
Ориентировочный расчет подачи
Расчет нужен для первичной настройки дозаторов, выбора объема резервуара и оценки периодичности обслуживания. Эти формулы не дают достаточного основания для назначения режима смазки. Точные дозы, интервалы, давление и допустимые материалы сверяют с паспортом ОПУ, регламентом машины, документацией системы смазки и картой смазки производителя.
Gц = n × gт
где Gц - расход за один цикл, n - количество точек смазки, gт - доза на одну точку за цикл.
Gп = Gц × N
где Gп - расход за период, N - число циклов за смену, сутки или неделю.
Tр = Vр × kз / Gп
где Tр - ориентировочный интервал пополнения резервуара, Vр - полезный объем резервуара, kз - коэффициент допустимого использования объема, Gп - расход за выбранный период.
Давление подачи проверяют по наиболее неблагоприятной линии: максимальная длина, минимальная температура, наибольшее сопротивление дозатора и самая густая допустимая смазка. Если давление близко к аварийному порогу, увеличивают диаметр линии, сокращают трассу, меняют схему распределения или уточняют класс NLGI.
Первичная настройка системы
- Проверить ОПУ: состояние пресс-масленок, каналов, уплотнений, старой смазки и доступность контрольных зон.
- Составить карту точек смазки: номер точки, зона, дозатор, длина линии, расчетная доза, интервал подачи.
- Проверить магистрали: отсутствие перегибов, повреждений, неправильных фитингов и участков, где может скапливаться воздух.
- Очистить зону вокруг резервуара, крышки и заправочного штуцера, чтобы не занести воду, пыль или абразив.
- Заполнить насос, распределители и линии совместимой смазкой.
- Удалить воздух из системы до стабильного выхода смазки без пауз и рывков.
- Настроить контроллер: длительность цикла, паузу, давление аварии, контроль минимального уровня.
- Провести несколько пробных циклов и подтвердить выход смазки по контрольным точкам.
- Зафиксировать фактические настройки в журнале обслуживания.
Безопасность: линии автоматической системы смазки могут находиться под высоким давлением. Перед разборкой фитингов, дозаторов или шлангов давление сбрасывают по инструкции оборудования.
Контроль после настройки
После нескольких циклов нормой считают стабильный ход насоса и распределителей, отсутствие аварий давления, равномерный выход свежей смазки в контрольных местах и отсутствие резкого роста сопротивления повороту. Вытесняемую старую смазку также оценивают визуально: вода, песок, абразивная паста или металлические частицы требуют отдельной проверки ОПУ и уплотнений.
Если материал выходит только из части точек, а давление остается нормальным, систему не считают настроенной. Возможны перепутанные линии, воздух в ветви, засор канала или неподходящая доза дозатора.
Контроль и обслуживание
Регулярный контроль включает уровень в резервуаре, отсутствие воды и грязи в смазке, состояние фильтров, работу датчиков, целостность шлангов, давление цикла и ход индикаторов распределителей. Перед пополнением резервуара очищают заправочный штуцер, крышку и прилегающую зону, чтобы не занести загрязнения в систему.
| Элемент | Проверка | Типичный интервал |
|---|---|---|
| Резервуар | Уровень, чистота, отсутствие воды | При сменном осмотре или по датчику уровня |
| Насос и контроллер | Цикл, давление, аварийные сообщения | Еженедельно или по регламенту машины |
| Распределители | Ход индикаторов, отсутствие блокировки | При плановом ТО и после аварии давления |
| Магистрали | Утечки, перегибы, повреждение креплений | При каждом визуальном осмотре узла |
| Точки смазки | Фактический выход смазки и равномерность подачи | После настройки, ремонта и периодически по карте точек |
Корректировка интервала смазывания
Интервал подачи уменьшают при росте нагрузки, загрязненности, частой мойке водой, низкой температуре, работе во влажной среде и ограниченном угле поворота. Увеличение интервала допустимо только после проверки фактического состояния смазки, давления и рабочих зон ОПУ.
Избыточная подача также нежелательна: она может загрязнять площадку, выдавливать уплотнения, маскировать повреждения и увеличивать расход материала без улучшения смазочного режима.
Типовые неисправности и признаки
| Признак | Возможная причина | Что проверить |
|---|---|---|
| Рост момента вращения ОПУ | Недостаточная подача, сухие участки, загрязнение дорожек | Карту точек, выход смазки, состояние старого материала |
| Шум или рывки при повороте | Неравномерная смазка, повреждение дорожек, попадание загрязнений | Распределение смазки, уплотнения, люфт и состояние ОПУ |
| Авария высокого давления | Засор дозатора, пережатая линия, слишком густая смазка | Наиболее длинные линии, дозаторы, температуру и NLGI |
| Нет давления в системе | Пустой резервуар, подсос воздуха, утечка, неисправность насоса | Уровень, соединения, насос, обратные клапаны |
| Избыточный выброс смазки | Слишком большая доза, поврежденное уплотнение, неверный интервал | Настройки контроллера, состояние уплотнений, дозу дозаторов |
| Одна точка остается сухой | Засор канала, воздух в линии, неправильное подключение | Фитинги, продувку линии, фактический ход дозатора |
После устранения неисправности систему запускают в контрольном режиме и проверяют не только давление, но и фактический выход смазки. Нормальное давление в магистрали не всегда означает, что каждая точка смазки получила нужную порцию.
