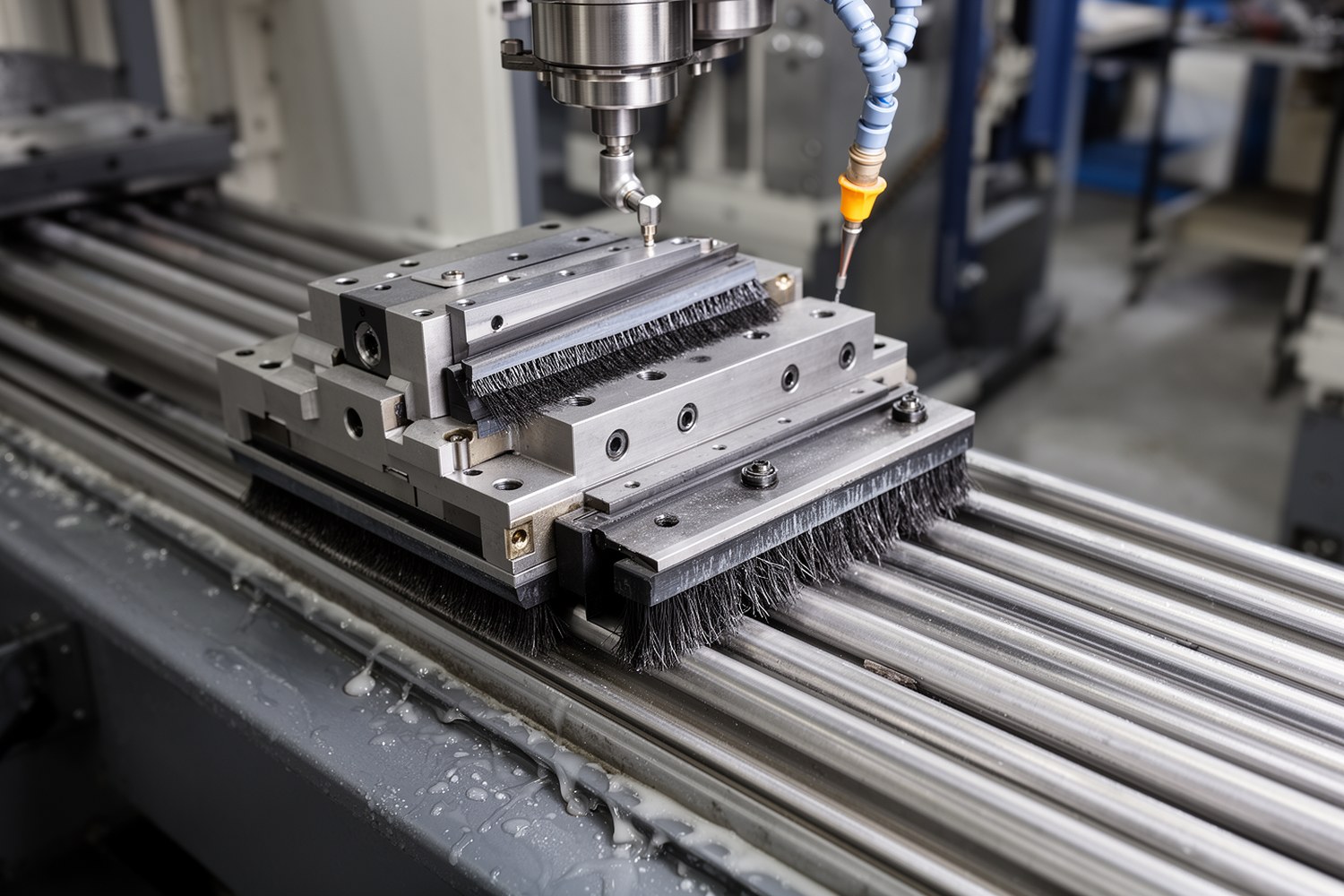

Это руководство по теме «проектирование систем очистки рельсовых направляющих» в промышленном контексте: очистка линейных направляющих, система очистки каретки, интеграция со смазкой и проверка результата по измеримым критериям.
Коротко главное
- Перед расчётами фиксируют исходные данные: кинематику оси, класс загрязнения, химическую среду, требования к точности и ресурсу.
- Пневмоочистку направляющих рассчитывают по расходу через сопло с учётом геометрии и коэффициента расхода, а не по длине рельса.
- Для скребка и щётки задают рабочие диапазоны и отдельно проверяют совместимость материалов с конкретной СОЖ.
- После внедрения проводят FMEA-приоритизацию и оформляют протокол KPI «до/после» с чёткими критериями pass/fail.

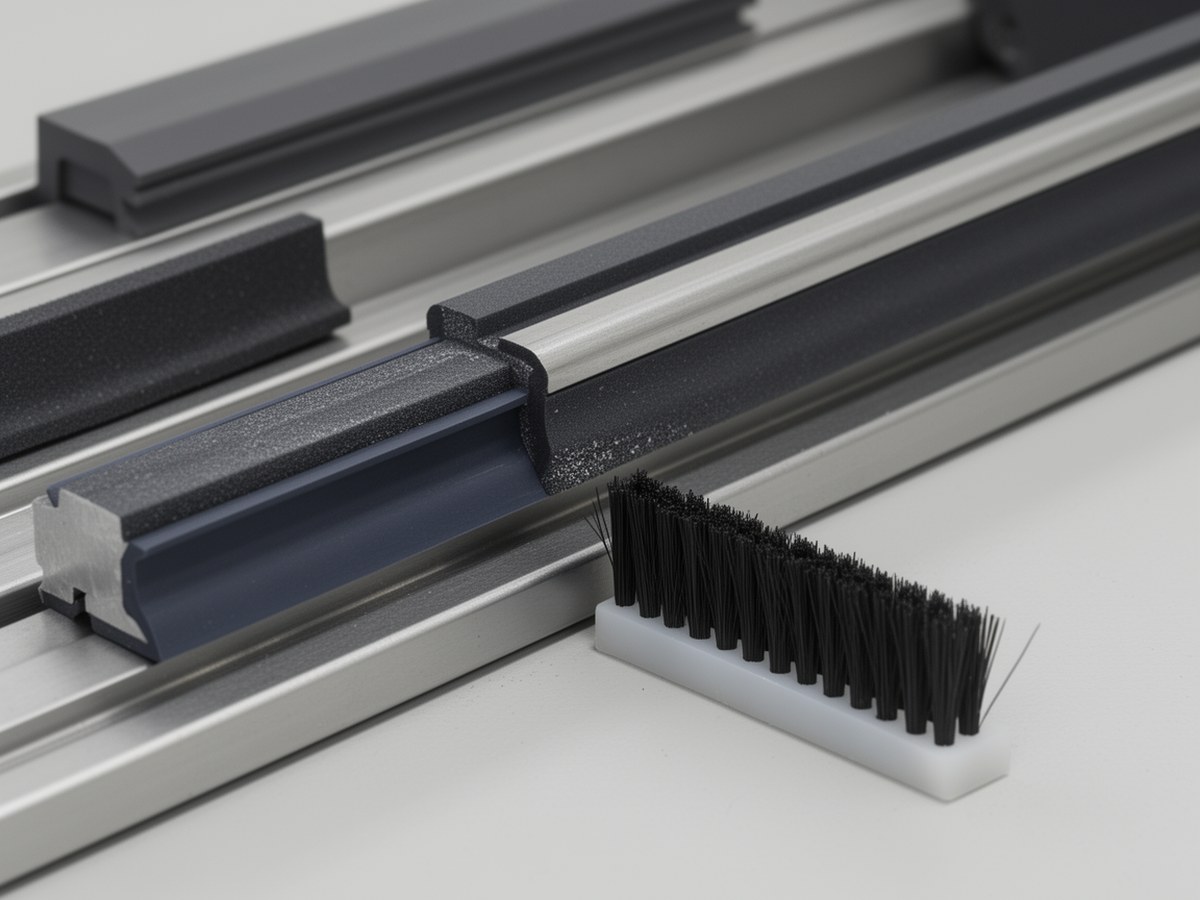

Сравнение очистных элементов
Иллюстрация помогает перед таблицами по совместимости и выбору архитектуры.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Область применения и границы метода
Метод применим к рельсовым (линейным) направляющим станков, порталов и автоматических линий. Типовой диапазон: скорость каретки до 3 м/с, температура -20…+120 °C (выше, только для специальных материалов), загрязнения от сухой пыли до смеси стружки и СОЖ.
Термин «гидравлическая очистка» в этом материале означает промывку технологической жидкостью (обычно СОЖ), а не отдельный гидропривод.
Термины
Рельсовая направляющая, неподвижный профиль. Каретка, подвижный узел. Очистной элемент, скребок направляющей, щётка для линейных направляющих, воздушный нож или промывочный контур. Контур смазки и контур очистки, разные функции.
Чек-лист входных данных (для ТЗ)
| Блок | Что зафиксировать |
|---|---|
| Кинематика | vmax, vср, ускорение, ход, циклы/мин, время работы/сутки |
| Загрязнение | Тип (пыль/стружка/СОЖ/шлам), размер частиц, липкость, абразивность |
| Среда | Температура, влажность, моющие агенты, тип СОЖ (эмульсия/синтетика/масляная) |
| Точность | Допуск позиционирования, повторяемость, допустимый рост усилия |
| Ресурс | Плановый срок службы, сервисные окна, доступ для обслуживания |
Класс загрязнения и карта выбора
| Класс | Описание | Рекомендуемая архитектура |
|---|---|---|
| K1 | Сухая пыль, низкая липкость | Пневмоочистка направляющих + финишная щётка |
| K2 | Стружка + масло | Двухступенчатый скребок + щётка |
| K3 | СОЖ + мелкий абразив | Скребок + промывка СОЖ + финишная кромка |
| K4 | Липкий шлам, высокая абразивность | Комбинированная многоступенчатая система с дренажом и фильтрацией |
Расчётный блок (с допущениями)
Общие допущения: стационарный режим в цикле, постоянные настройки преднатяга, измерения после прогрева, неизменный класс загрязнения в окне расчёта.
1) Расход воздуха сопла (нормальный расход, Нм³/ч).
Qn = 3600 · Cd · A · sqrt(2·Δp/ρN)
Где: Cd, коэффициент расхода 0,7…0,95; A, площадь сопла, м²; Δp, перепад давления, Па; ρN = 1,2 кг/м³ (воздух при нормальных условиях). Применимость: оценка для дозвукового истечения и умеренных перепадов. Для высоких давлений используют паспортный расход сопла или данные производителя.
2) Контактное давление скребка.p = F/(Lc·bc), где p в МПа при F в Н и Lc, bc в мм.
3) Добавочное сопротивление.Fadd = μc·Nsum. На практике ориентируются на Fadd ≤ 5…12% доступной тяги оси.
4) Интенсивность износа кромки (нормированная).Iw = Δh/S, S = vср·t·3600. Единицы: Iw, мм/м; Δh, мм; vср, м/с; t, ч.
5) Интегральная степень очистки.ηΣ = 1 - Π(1-ηi), где ηi, эффективность ступени в одинаковых условиях теста.
Совместимость материалов с СОЖ и химсредой
| Материал | Водоэмульсионные СОЖ | Синтетические СОЖ | Щелочные/биоцидные пакеты | Комментарий |
|---|---|---|---|---|
| PU | Условно устойчив | Средне | Риск набухания | Проверять на реальной концентрации и температуре |
| NBR | Средне | Средне/низко | Чувствителен | Часто подходит для масляных сред |
| FKM | Хорошо | Хорошо | Выше среднего | Для повышенной химической и температурной нагрузки |
| PTFE | Высоко | Высоко | Высоко | Нужна жёсткая опора кромки |
Таблица ориентировочная. Для защиты направляющих от стружки и СОЖ материал подтверждают стендовым тестом в реальной жидкости: 72–168 ч, рабочая температура, контроль массы, твёрдости и геометрии кромки.
FMEA-минимум для управления риском
| Отказ | S | O | D | RPN | Действие |
|---|---|---|---|---|---|
| Быстрый износ кромки | 8 | 6 | 4 | 192 | Снизить p, сменить материал, ввести промежуточный осмотр |
| Перенос шлама в смазку | 9 | 5 | 5 | 225 | Разнести контуры, добавить дренаж и фильтрацию |
| Рост Fadd и нагрева | 7 | 5 | 4 | 140 | Оптимизировать геометрию скребка и преднатяг |
Шкала 1…10. Приоритет: RPN > 150, обязательные корректирующие меры до серийного запуска.
Короткий числовой кейс (end-to-end)
Условия: ось ЧПУ 2,0 м/с, 5 циклов/мин, K3 (СОЖ+абразив), требование по точности ±0,02 мм. Выбор: скребок + промывка СОЖ + финишная щётка. После настройки получено: p=0,35 МПа, Fadd=8% тяги оси, ηΣ=0,89. За 6 недель: загрязнение по тесту протирки -68%, температура каретки +2,1 °C к базе, внеплановых остановок нет.
Верификация после внедрения
Период наблюдения: 4–8 недель или ≥1 млн циклов. Методы контроля загрязнения: стандартизованная протирка контрольной поверхностью, микроскопия частиц, при наличии, счётчик частиц в жидкости. Критерии pass/fail задают до пуска.
Типовые пороги: снижение загрязнения ≥60%, Fadd в допуске, отсутствие ускоренного износа направляющих из-за загрязнения, стабильная точность позиционирования.
Обслуживание линейных направляющих ЧПУ
Ежесменно: визуальный осмотр зоны входа. Еженедельно: контроль кромки, щётки и дренажа. Ежемесячно: проверка усилия хода и температуры каретки. Внеплановая замена, если есть трещины, потеря эластичности или повторный занос загрязнений в каретку.
