Расчет охлаждения ШВП выполняют по двум критериям: тепловыделение узлов и допустимая термоошибка оси. Это позволяет обоснованно выбрать архитектуру охлаждения, а не опираться на типовые решения «по привычке».
Коротко главное
- Расчет выполняют по узлам: гайка ШВП, опоры ШВП и тепловой вклад винта, после чего результаты сводят по циклу.
- Систему охлаждения ШВП под точность позиционирования выбирают не только по тепловой мощности, но и по допустимой термоошибке (мкм) и duty cycle.
- Для термостабилизации ШВП нужна обязательная верификация: температуры узлов, параметры жидкости на входе и выходе, а также горячая проверка позиционной ошибки.
Назначение и границы метода
Метод применим для типовых станочных осей с ШВП, когда известны цикл нагрузки, скорость, преднатяг и температурные условия. Результат, предварительный выбор архитектуры и параметров контура.
Границы применимости порогов мощности. Диапазоны ниже даны для распространенных компоновок с диаметром винта ориентировочно 25–50 мм, длиной 0,6–1,5 м, скоростью до 3500 об/мин, металлическим корпусом гайки и опор и обычной вентиляцией машинного объема. При выходе за эти условия (миниатюрные или очень крупные ШВП, более высокая скорость, закрытая компоновка, сильные внешние источники тепла) пороги используют только как стартовую оценку и обязательно подтверждают испытанием.
Исходные данные и допущения
Минимальный набор: F (осевая нагрузка), n/ω, цикл (участки и длительности), режим S1/S6, преднатяг, тип смазки, температура цеха, дрейф температуры входа жидкости Tin, требуемая позиционная точность.
В этой статье «СОЖ» для охлаждения ШВП понимается как отдельный контур термостабилизации ШВП. Если используется общая станочная жидкость, ее температурный дрейф и загрязнение учитывают отдельно.
Обозначения и единицы (SI)
| Обозначение | Смысл | Единица |
|---|---|---|
| Q | тепловая мощность (выделение/отвод) | Вт |
| M | крутящий момент | Н·м |
| n, ω | частота/угловая скорость | об/мин, рад/с |
| η | КПД ШВП | безразмерный |
| h, A | коэффициент теплоотдачи, площадь | Вт/(м²·К), м² |
| ṁ, cp | массовый расход, теплоемкость | кг/с, Дж/(кг·К) |
| α, L, ΔT | расширение материала, длина, перепад температуры | 1/К, м, К |
Шаг 1. Расчет тепловыделения ШВП по узлам
1) Гайка ШВП:
kv (оценочно 1,0–1,5) учитывает рост потерь на высоких скоростях и при большом преднатяге.
2) Опоры винта: расчетно задают долей от потерь вращения или по каталожным потерям подшипников. На ранней стадии часто принимают 10–30% от Qnut с последующей проверкой измерением.
3) Винт ШВП: прямое тепловыделение обычно меньше, но именно температура винта формирует осевую термоошибку. Поэтому винт учитывают как отдельный тепловой узел в балансе.
Шаг 2. Влияние нагрева на точность и бюджет погрешности
Для стали α ≈ 11–13×10⁻⁶ 1/К.
Для выбора охлаждения используйте бюджет: термошибку ШВП обычно ограничивают долей 30–50% от общего допуска оси, остальное оставляют на геометрию, сервоконтур и измерительную систему.
Шаг 3. Выбор архитектуры охлаждения ШВП
Критерии перехода: мощность, допустимая ошибка (мкм), duty cycle и стабильность Tin.
| Q узла, Вт (оценочно) | Допустимая термоошибка, мкм | Duty cycle | Предпочтительная схема |
|---|---|---|---|
| до 80 | >20 | низкий/средний | Воздушное (естественное/умеренный обдув) |
| 80–300 | 10–20 | средний/высокий | Принудительное воздушное + теплоотвод |
| 300–700 | 5–10 | высокий, длительный | Жидкостное охлаждение гайки и/или опор |
| >700 | <5 | почти непрерывный (S1) или тяжелый S6 | Комбинированное: жидкость + воздушный отвод смежных узлов |
Если по мощности подходит воздух, но термоошибка не укладывается в допуск, переходят на жидкость. Если жидкость удерживает среднюю температуру, но остаются локальные пики или градиенты, добавляют комбинированную схему.

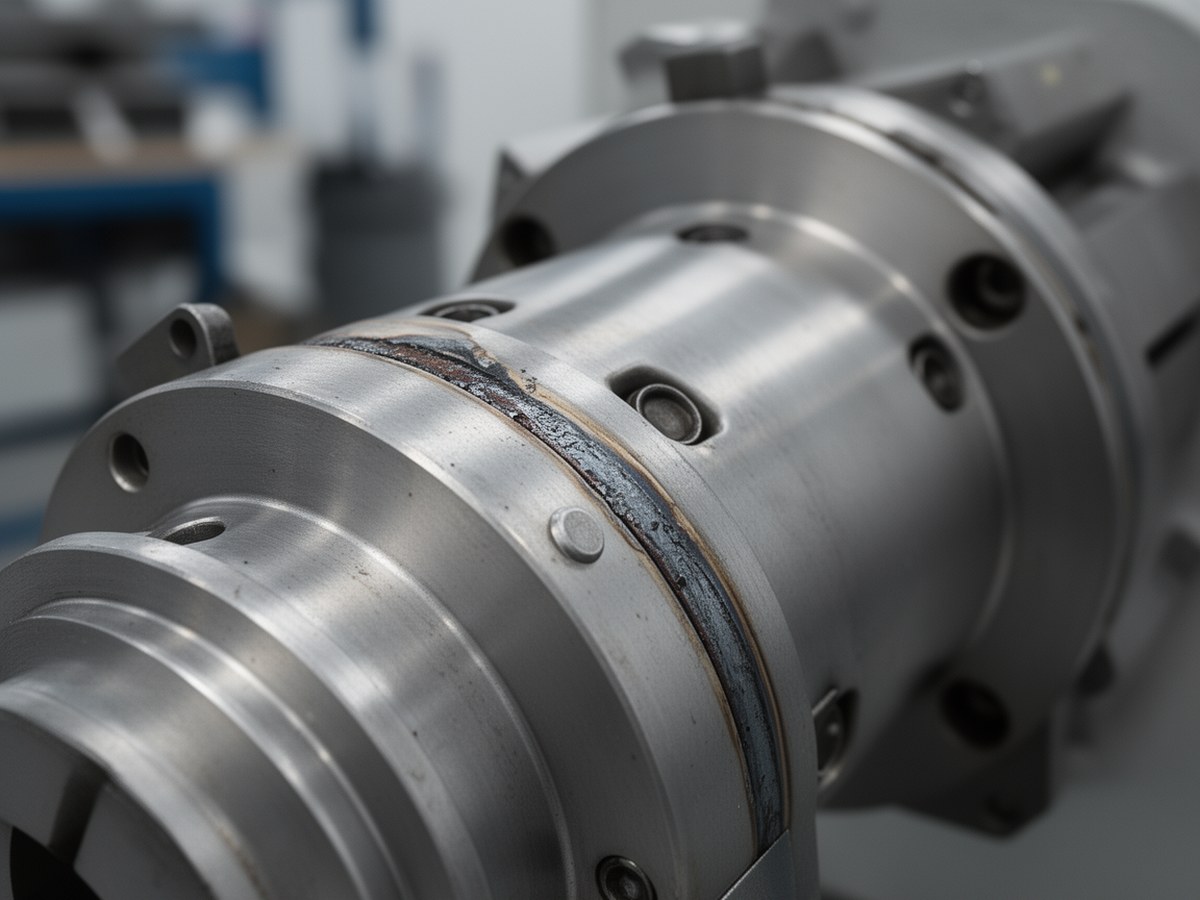

Матрица выбора схемы охлаждения
Поставьте изображение рядом с таблицей «Q × мкм × duty cycle», чтобы ускорить первичный выбор архитектуры.
Шаг 4. Предварительный расчет отвода тепла
h (оценочно): 5–12 естественная конвекция, 20–80 принудительный обдув, 80–150 интенсивный канал.
Для воды cp≈4180 Дж/(кг·К), для водно-гликолевых смесей обычно ниже.
Шаг 5. Неопределенность и чувствительность
Чтобы избежать ложной точности, проверьте минимум четыре сценария: η ±0,03; h ±30%; Tin ±3 К; расход ±10%. Если в любом сценарии есть выход за лимит температуры или мкм, увеличивайте запас или меняйте архитектуру.
Шаг 6. Верификация и приемка
Контрольные точки: гайка, передняя и задняя опоры, винт (2–3 точки по длине), Tin/Tout, температура воздуха у узла. Тест ведут до установившегося режима.
| Проверка | Критерий |
|---|---|
| Установившийся режим | дрейф <0,5 К за 10 мин |
| Температуры узлов | не выше проектных лимитов |
| Позиционная ошибка «на горячую» | в допуске ТЗ |
| Расхождение расчет/тест | ≤15%; выше, пересчет модели |
Критерии перехода к CFD/расширенным испытаниям
- Требуемая термостабилизация ШВП с допуском по оси менее 5 мкм.
- Выраженные градиенты температуры по длине винта или между опорами.
- Нестандартная компоновка каналов и экранирование воздушного потока.
- Расхождение упрощенного расчета и стенда более 15–20%.
Короткий пример end-to-end
Дано: Qnut=260 Вт, Qsupports=60 Вт, Qscrew=20 Вт, duty cycle 0,8, требуемая термоошибка ≤8 мкм. Получаем Qavg≈272 Вт и Qpeak=340 Вт. По мощности воздух еще возможен, но по точности (8 мкм) и при высоком duty cycle выбирают жидкостное охлаждение. При ΔTliq=4 К и cp=4180 Дж/(кг·К): ṁ≈340/(4180·4)=0,020 кг/с (~1,2 л/мин), затем добавляют инженерный запас и проверяют решение на стенде.
Типовые ошибки
- Считать только гайку и не учитывать нагрев опор и винта.
- Путать Qpeak и Qavg при выборе оборудования.
- Игнорировать сезонный дрейф Tin и режим S1/S6.
- Переносить пороги мощности без учета типоразмера и компоновки.
