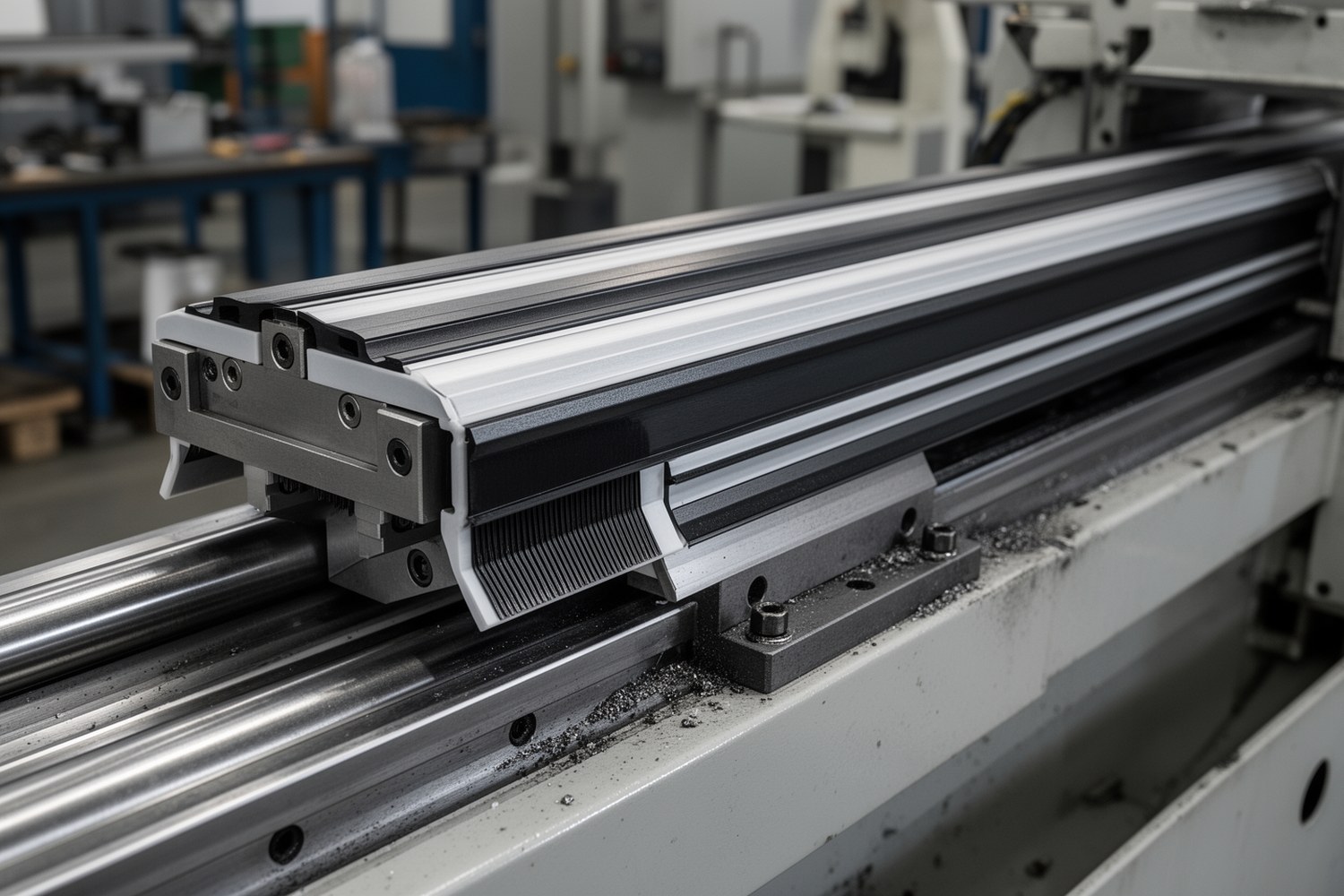

Защита линейных направляющих от абразива нужна для сохранения геометрии рельса и ресурса каретки. На практике это не один элемент, а система из внешнего барьера, предочистки и уплотнения на входе в каретку.
- Выбор выполняют по среде, СОЖ, скорости и ускорению оси, а также по требуемому уровню герметизации.
- В таблицах ниже диапазоны параметров даны ориентировочно, итоговую проверку проводят по datasheet и испытаниям на конкретной машине.
Область применения и границы задачи
Статья относится к направляющим качения и скольжения в станках и автоматизированных осях, где есть пыль, стружка или загрязненная смазочно-охлаждающая жидкость (СОЖ).
- Защищаем рельс и дорожки контакта.
- Защищаем входные зоны каретки (скребок, уплотнение).
- Исключаем полости накопления абразива и СОЖ.
Важно разделять встроенную защиту каретки и внешнюю защиту направляющей. Это два разных контура с разными задачами.
Короткий глоссарий
| Термин | Определение |
|---|---|
| Абразив | Твердые частицы, вызывающие механический износ. |
| Скребок | Контактный элемент каретки для снятия загрязнений с рельса. |
| Уплотнение | Кромочный или лабиринтный барьер против пыли и жидкости. |
| Гофрозащита | Гибкий складчатый кожух по ходу оси. |
| Телескопический кожух | Жесткие вложенные секции с высокой стойкостью к ударной стружке. |
| Ударная стружка | Крупная или длинная стружка, которая прилетает с импульсной нагрузкой. |
| Предэкран (дефлектор) | Дополнительный щит, уводящий поток стружки и СОЖ от направляющей. |
Уровень герметизации: практические классы
| Уровень | Что означает на практике | Типичная конфигурация |
|---|---|---|
| УГ-1 (базовый) | Защита от крупной пыли и случайной стружки | Скребок и базовые уплотнения каретки |
| УГ-2 (повышенный) | Стабильная пыль или мелкая стружка | Гофрозащита или лента + скребок/уплотнения |
| УГ-3 (тяжелый) | СОЖ с абразивом или ударная стружка | Телескопический кожух или стальная лента + предэкран + усиленные уплотнения |
| УГ-4 (максимальный для открытых осей) | Высокая загрязненность и высокий риск простоя | Многоступенчатая схема с дренажом, предочисткой и жестким регламентом сервиса |
Типы загрязнений и механизмы износа
| Среда | Механизм | Риск |
|---|---|---|
| Минеральная пыль (кварц) | Микрорезание, износ кромок уплотнений | Очень высокий |
| СОЖ + мелкая стружка | Абразивная суспензия, коррозионно-механический износ | Высокий |
| Длинная острая стружка | Удар, зацепление, деформация защит | Очень высокий |
| Древесная/полимерная пыль | Налипание и пастообразный износ | Средний |
Конструкции защитных систем
| Тип | Сильные стороны | Ограничения |
|---|---|---|
| Гофрозащита | Хорошая пылезащита, умеренная масса | Провис, риск повреждения острой стружкой |
| Телескопический кожух | Высокая стойкость к ударной стружке | Масса, трение, требования к приводу |
| Защитная лента | Компактность, подходит для быстрых осей | Чувствительность к монтажу и загрязнению кромок |
| Щетки | Предочистка крупной фракции | Обычно недостаточны как единственный барьер |
| Скребки/уплотнения каретки | Последний контур перед зоной качения | Требуют регулярного контроля износа |

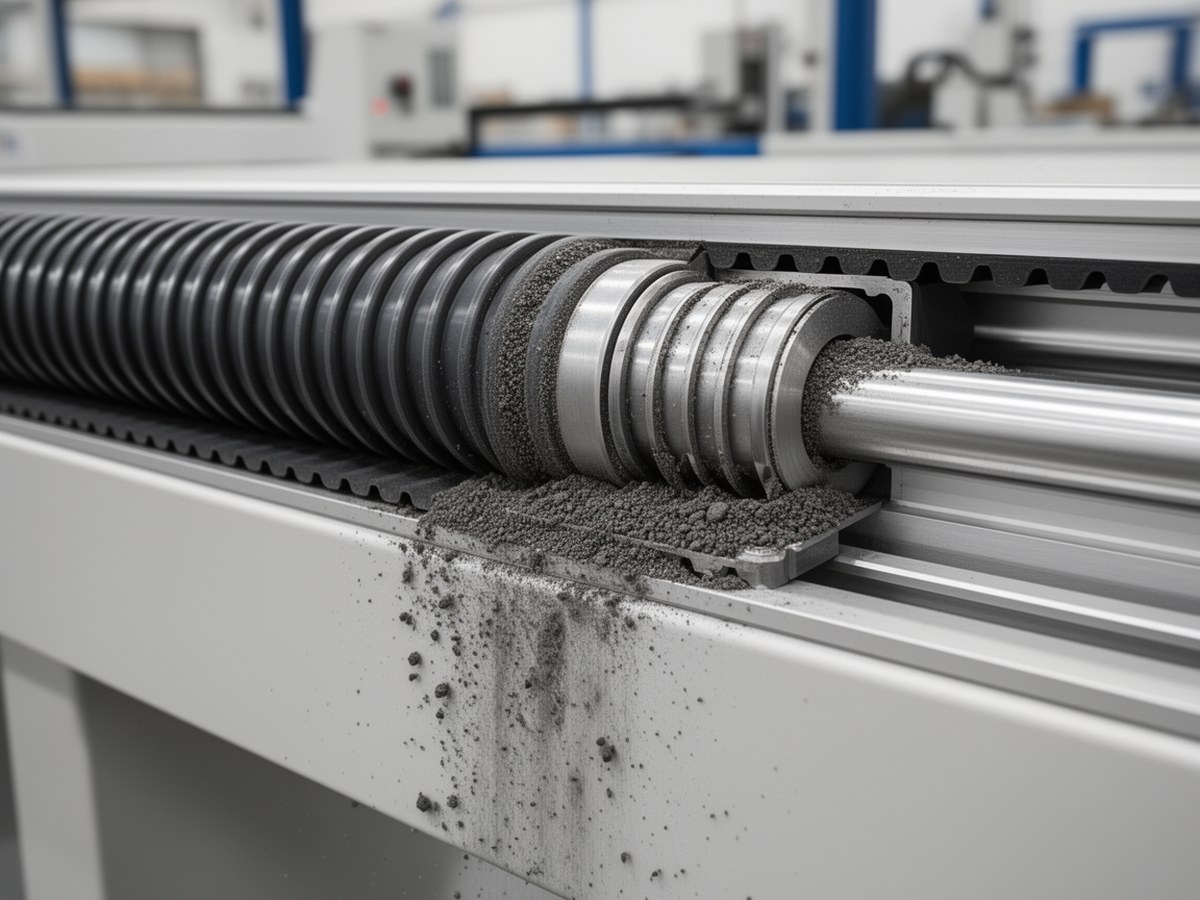

Сравнение сечений защит
Иллюстрация сразу после описания конструкций ускоряет выбор между гофрой, телескопом и лентой.
Ограничения по скорости и ускорению
| Решение | Скорость оси | Ускорение оси | Комментарий |
|---|---|---|---|
| Гофрозащита | до 60–120 м/мин | до 5–10 м/с² | Нужно исключить провис и флаттер |
| Телескопический кожух (сталь) | до 30–80 м/мин | до 3–8 м/с² | Проверять рост тока и нагрев привода |
| Телескопический кожух (алюминий/композит) | до 60–100 м/мин | до 5–12 м/с² | Инерция ниже, но ударостойкость меньше |
| Лента | до 80–150 м/мин | до 8–20 м/с² | Требует точной кинематики и чистых роликов |
Материалы защитных элементов
| Материал | Износостойкость | Водные эмульсии СОЖ | Масляные СОЖ | Типичное применение |
|---|---|---|---|---|
| PU | Высокая | Средняя/высокая | Высокая | Кромки, гибкие элементы |
| PA | Высокая | Высокая | Высокая | Щетки, направляющие детали |
| PTFE | Средняя | Очень высокая | Очень высокая | Скользящие пары, низкое трение |
| NBR и др. эластомеры | Средняя | Зависит от марки | Обычно высокая | Уплотнения каретки |
| Сталь/нержавеющая сталь | Очень высокая | Высокая | Высокая | Кожухи и ленты |
Пошаговый алгоритм выбора (decision-flow)
- Определите среду: фракция, твердость, форма частиц, наличие ударной стружки.
- Определите жидкую фазу: сухо или есть СОЖ, и какого она типа (водная эмульсия/масляная).
- Задайте динамику оси: скорость, ускорение, допустимый прирост тока и нагрева привода.
- Назначьте уровень герметизации: УГ-1…УГ-4 по риску простоя и загрязненности.
- Выберите комбинацию защиты: внешний барьер + предочистка + уплотнения каретки.
- Проверьте сервисопригодность: доступ к очистке, дренаж, интервал обслуживания, приемка после монтажа.
Матрица выбора: условия → комбинация
| Условия | Решение | Приоритет проверки |
|---|---|---|
| Сухая минеральная пыль, средняя динамика | Гофрозащита + скребок/уплотнения (УГ-2) | Провис, кромки скребка, герметичность фланцев |
| СОЖ + мелкая стружка | Лента или кожух + скребок + дренаж (УГ-3) | Слив СОЖ, совместимость эластомеров |
| Длинная острая стружка | Телескопический кожух + предэкран (УГ-3/УГ-4) | Сход стружки, ударные зоны, доступ к чистке |
| Высокодинамичная ось | Легкая лента/облегченная гофра + эффективные скребки (УГ-2/УГ-3) | Ток, нагрев, потери времени цикла |
Монтаж и чек-лист приемки
- Задать рабочие зазоры по документации узла, исключить перекос и задевания.
- Организовать направленный сход стружки от рельса, убрать карманы накопления.
- Обеспечить дренаж СОЖ без застоя в нижних полостях.
Минимальный чек-лист после установки:
- Ток оси на типовом цикле: сравнить с базовым значением до установки.
- Температура двигателя/редуктора: проверить рост после 30–60 минут работы.
- Свободный ход: перемещение по всей длине без рывков и локальных пиков усилия.
- Отсутствие задеваний: контроль в крайних положениях и на максимальной скорости.
- Состояние дренажа: СОЖ уходит, застойные зоны не образуются.
Диагностика отказов
| Симптом | Вероятная причина | Приоритет проверки | Действие |
|---|---|---|---|
| Продольные риски на рельсе | Износ скребка, твердые частицы в контакте | Высокий | Замена скребка, очистка, проверка прижима |
| Рывки и шум каретки | Абразив в каретке, деградация уплотнений | Высокий | Сервис каретки, замена уплотнений, ревизия смазки |
| Быстрый износ гофры | Провис, перекрут, ударная стружка | Средний | Перекомпоновка, усиление, смена типа защиты |
| Рост тока и нагрева привода | Избыточное трение или масса защиты, перекос | Высокий | Юстировка, очистка, снижение сопротивления |
Упрощенные расчетные оценки
1) Прирост ресурса при снижении интенсивности износа:
L2 / L1 ≈ I1 / I2
Если интенсивность износа снижена в 2 раза, ресурс ориентировочно растет примерно в 2 раза.
2) Влияние защиты на динамику:
a_eff = (Fпривода − Fсопр) / m
Рост сопротивления Fсопр уменьшает доступное ускорение и увеличивает время цикла.
3) Для участков разгона/торможения (упрощенно):
t2 / t1 ≈ √(a1 / a2)
Подходит для быстрой оценки потерь цикла при снижении ускорения.
4) Годовой эффект:
Eгод = (Cзам + Cпростой) × nпредотвр − Cвладения_защитой
Короткие сценарии выбора
- Сухая минеральная пыль: УГ-2, гофрозащита + скребки, регулярная очистка кромок.
- СОЖ и мелкая стружка: УГ-3, лента/кожух + дренаж, контроль совместимости эластомеров.
- Длинная острая стружка: УГ-3/УГ-4, телескоп + предэкран, приоритет ударостойкости и доступа к чистке.
