Запрос «чем смазать ШВП» обычно упирается в противоречивые советы. Практически рабочий порядок такой: определить режим узла, выбрать тип смазочного материала по вязкости базового масла и NLGI, проверить совместимость, затем задать регламент и контроль по состоянию.
- Смазка для ШВП влияет на трение, износ, нагрев и стабильность точности.
- Для подбора нужны: нагрузка, скорость, DN-фактор, температура, ориентация оси, пыль, влага.
- Вязкость базового масла и NLGI относятся к разным параметрам и выбираются совместно.
- Интервалы досмазки задают как ориентир и корректируют по фактическим признакам.
Что решает смазка в узле ШВП
Смазка гайки ШВП формирует разделяющую пленку в контакте шарик, дорожка, снижает износ и стабилизирует момент трения. Это напрямую влияет на повторяемость позиционирования и тепловой дрейф оси.
Недосмазка ведет к граничному трению, росту шума и температуры. Пересмазка дает избыточное сопротивление перемешиванию и тоже повышает нагрев.
Исходные данные перед подбором
- диаметр винта d, мм;
- частота вращения n, об/мин;
- DN-фактор: DN = d × n;
- тип нагрузки и ее стабильность;
- рабочая температура узла, °C;
- ориентация оси (горизонтальная/вертикальная);
- среда: пыль, абразив, влага, СОЖ;
- длительность цикла и доля непрерывной работы.
| Скоростной класс по DN | Диапазон DN, мм·об/мин | Комментарий |
|---|---|---|
| Низкий | до 80 000 | Чаще применяют пластичные смазки с более вязким базовым маслом. |
| Средний | 80 000-200 000 | Компромисс по вязкости и теплоотводу, нужен контроль температуры. |
| Высокий | свыше 200 000 | Часто переходят на масло или низкосопротивляющиеся составы. |
Примечание: диапазоны DN ориентировочные. Обязательны ограничения OEM для конкретной ШВП.
Критерии выбора смазочного материала
- Вязкость базового масла при рабочей температуре.
- Консистенция NLGI (для пластичных смазок).
- Тип загустителя и его совместимость с текущим составом.
- Пакет присадок: AW (противоизносные), EP (противозадирные), антиокислительные, антикоррозионные.
| Параметр | Ориентир | Комментарий |
|---|---|---|
| Вязкость базового масла при 40°C | 32-150 мм²/с | Ниже для высоких DN, выше для нагрузок и малых скоростей. |
| NLGI | 1-2 | NLGI 1 лучше прокачка, NLGI 2 лучше удержание. |
| AW/EP | по нагрузке | AW как базовый минимум, EP при повышенных давлениях контакта. |
| Коррозионная защита | обязательна во влажной среде | Критично при простоях и конденсации. |
Режимная карта (ориентир): DN × температура × нагрузка
| DN | Температура узла | Нагрузка | Вязкость базового масла при 40°C | NLGI |
|---|---|---|---|---|
| до 80 000 | до 50°C | средняя/высокая | 68-150 мм²/с | 1-2 |
| 80 000-200 000 | 40-70°C | средняя | 46-100 мм²/с | 1-2 |
| свыше 200 000 | 50-90°C | низкая/средняя | 22-68 мм²/с | 0-1 или масло |
Ограничение: карта применима только как первичный скрининг. Финальный выбор фиксируется по OEM-документации.
Пластичная смазка или масло: выбор по режиму
| Условие | Пластичная смазка | Масло |
|---|---|---|
| Низкий/средний DN | Базовый выбор | Применимо при организованной подаче |
| Высокий DN, длительный цикл | Ограничение по нагреву | Предпочтительно за счет теплоотвода |
| Вертикальная ось | Лучше удержание в контакте | Требуется контроль стекания и подачи |
| Пыль/абразив | Плюс по барьерному эффекту | Нужны фильтрация и герметизация |
| Влажность/СОЖ | Нужна водостойкость и антикор | Нужен контроль эмульгирования и коррозии |
Смазка ШВП гайки и смазка для ШВП винтов: что учитывать отдельно
- Гайка ШВП: приоритет у стабильной пленки в зоне рециркуляции шариков и чистоты точки подачи.
- Винт ШВП: важны защита открытых участков от загрязнения и коррозии, особенно при длинных ходах.
- Открытые зоны винта: чаще контроль загрязнения и очистка перед досмазкой.
Алгоритм первичного подбора (7 шагов)
- Проверить требования OEM к гайке и винту ШВП.
- Рассчитать DN и отнести узел к скоростному классу.
- Зафиксировать рабочую температуру узла, не только воздуха.
- Оценить нагрузку и динамику (удары, реверсы, вибрация).
- Выбрать grease или oil, затем целевую вязкость базового масла.
- Для grease выбрать NLGI, загуститель, AW/EP и антикор-пакет.
- Проверить совместимость с текущей смазкой и задать регламент контроля.
Практика обслуживания

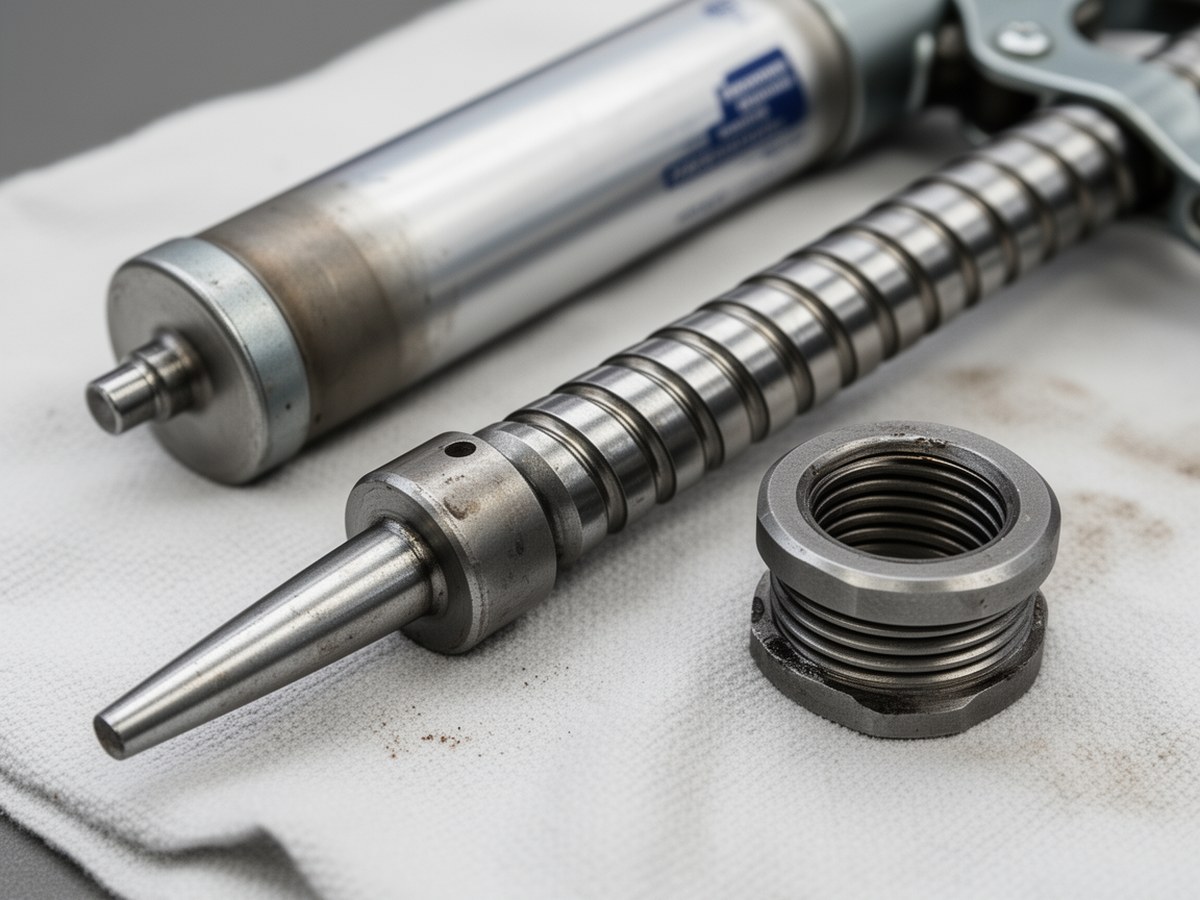

После алгоритма удобно показать, как выглядит подготовка к чистой и контролируемой досмазке.
Регламент: первичное заполнение, досмазка, интервалы
T = T0 × Kd × Kt × Ke × Kv
T0 это базовый интервал OEM. При отсутствии данных как стартовый ориентир часто берут: для пластичной смазки 100-500 ч, для масляной схемы 500-2000 ч. Далее корректируют по фактическому состоянию.
Практичные диапазоны коэффициентов: Kd (нагрузка) 0,6-1,1; Kt (температура) 0,5-1,1; Ke (среда) 0,4-1,0; Kv (вибрация/реверсы) 0,7-1,0.
Пример: T0 = 300 ч, Kd = 0,8, Kt = 0,9, Ke = 0,7, Kv = 0,9. Тогда T ≈ 136 ч.
Qd ≈ C × d × L
C как стартовый ориентир для дозы досмазки: (1-5) × 10-5 см³/(мм²), далее уточнение по OEM и наблюдаемому отклику узла.
Пример: d = 32 мм, L = 500 мм. Тогда Qd ≈ 0,16-0,80 см³ за цикл досмазки (ориентир).
Сервисные поправки для сложных условий
| Условие | Поправка к интервалу | Что усилить в контроле |
|---|---|---|
| Вертикальная ось | сократить на 20-40% | Стекание, сухие участки хода, стабильность момента. |
| Пыль/абразив | сократить на 30-60% | Чистота уплотнений, следы твердых частиц в смазке. |
| Влажность/СОЖ | сократить на 20-50% | Эмульгирование, коррозионные следы, помутнение смазки. |
Контроль состояния и диагностика деградации
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Рост температуры | Пересмазка, высокая вязкость, дефицит смазки | Проверить дозу, вязкость, канал подачи. |
| Рост шума/вибрации/момента | Недостаточная пленка, загрязнение, износ | Внеплановая досмазка, диагностика узла, ревизия чистоты. |
| Потемнение, запах окисления | Термоокислительная деградация | Замена и сокращение интервала. |
| Разжижение/расслоение | Несовместимость или загрязнение | Полная замена с очисткой, проверка совместимости. |
| Порог для внеплановой проверки | Ориентир |
|---|---|
| Рост температуры узла | устойчиво +10-15°C к своему базовому режиму |
| Рост момента холостого хода | устойчиво +15-20% к базовому уровню |
| Шум/вибрация | стабильный рост после досмазки, без других изменений режима |
| Загрязнение смазки | видимый абразив, вода, эмульсия, металлический блеск |
Совместимость и риски смешивания
Смешивание смазок без подтверждения совместимости может привести к потере консистенции и защитных свойств.
| Комбинация | Оценка | Комментарий |
|---|---|---|
| Одинаковый загуститель, близкое базовое масло | Обычно допустимо | Подтверждать по TDS/OEM. |
| Разные мыльные загустители | Риск | Возможны разжижение и отделение масла. |
| Мыльный и немыльный загуститель | Нежелательно | Переход только через очистку. |
| Сильное отличие базовых масел | Риск | Возможна несовместимость присадок и реологии. |
Безопасная смена смазки: пошагово
- Остановить оборудование, заблокировать запуск, зафиксировать исходные признаки: температура, шум, момент.
- Удалить максимум старой смазки из точки подачи, доступных полостей и внешних зон винта.
- Очистить узел и инструмент совместимым очистителем, затем удалить остатки очистителя и влагу.
- Проверить проходимость каналов подачи и состояние уплотнений.
- Внести первичную дозу новой смазки по OEM или минимальному стартовому ориентиру.
- Провести контрольный цикл на пониженной скорости 10-30 минут, затем короткий штатный цикл.
- Проверить критерии успешности: нет резкого роста температуры, нет аномального шума/момента, нет утечек и расслоения.
- Назначить укороченный интервал контроля на первые 1-3 цикла обслуживания и зафиксировать результат в журнале.
Типовые ошибки обслуживания
- Пересмазка: нагрев и рост потерь.
- Недосмазка: граничное трение и ускоренный износ.
- Неверная вязкость: тонкая пленка или избыточное сопротивление.
- Игнорирование DN и температуры: несоответствие реальному режиму.
- Загрязнение при сервисе: абразив в контакте шарик, дорожка.
- WD-40 и универсальные аэрозоли как основная смазка: не являются штатной смазкой ШВП.
Нормативная и справочная база
- ISO 3448, классификация вязкости ISO VG.
- DIN 51825, классификация пластичных смазок.
- ASTM D445, кинематическая вязкость нефтепродуктов.
- ASTM D217, пенетрация пластичных смазок (основа для NLGI-класса).
- NLGI Lubricating Grease Guide, таблицы консистенции и базовые термины.
- THK Ball Screws, каталог и раздел Lubrication.
- HIWIN Ball Screw, technical manual и раздел Lubrication.
- NSK Ball Screws, технический каталог и инструкции по смазке.
- PMI Ball Screw, каталог и сервисные рекомендации по смазке.
Если ориентировочные диапазоны из таблиц расходятся с документацией OEM, приоритет всегда у OEM.
