Чтобы понять, как смазать каретку линейной направляющей, сначала проверяют OEM-документацию: требования производителя по типу смазки, дозировке и интервалам ТО имеют приоритет. Если OEM-данных нет, используют универсальный регламент ниже для 3D-принтеров, фрезерных и лазерных ЧПУ малого класса.
- Смазываются каретка, рельс и зоны входа смазки, отдельно контролируются уплотнения.
- Выбор делают по классу консистенции, вязкости базового масла, загустителю, адгезии и температурному окну.
- Регламент строится как первичная закладка, периодическая дозаправка и удаление излишков.
- Диагностику ведут по связке «симптом → причина → корректирующее действие».
Область применения и границы инструкции
Инструкция относится к рельсовым линейным направляющим качения с шариковой кареткой. Это типовые узлы осей X/Y/Z в 3D-принтерах и в малых станках с ЧПУ.
- Подходит для направляющих с портом смазки и без него.
- Подходит для планового ТО без полной переборки.
- Сервисную разборку выполняют при сильном загрязнении, повреждении уплотнений или смене типа смазки.
Приоритет OEM: перед ТО проверьте паспорт или каталог направляющей.
- Рекомендуемый тип смазки и допустимые классы.
- Интервал досмазывания по времени и наработке.
- Ограничения по температуре, скорости и нагрузке.
- Требования к совместимости и очистителям.
Смазка для роликов принтера, смазка для вала 3D-принтера и обслуживание винта ШВП не относятся к данной процедуре. Эти узлы имеют другой режим трения и другой подбор материала.
Норма после проверки области применения: узел идентифицирован как направляющая качения, а требования OEM зафиксированы до начала работ.
Зачем смазывать линейные направляющие
Эффект корректной смазки
Снижение трения и микросваривания контактов, уменьшение шума, стабилизация усилия перемещения, защита от коррозии и вымывание мелких загрязнений из зоны контакта.
Что происходит при дефиците или избытке
Недосмазка вызывает сухой шум, рывки и локальный нагрев. Пересмазка повышает сопротивление хода, выдавливает смазку наружу и накапливает абразив по кромкам уплотнений.
Норма после смазки: ход равномерный по всей длине, шум снижен, локальный перегрев не проявляется на повторяемом цикле.
Как выбрать смазку для каретки и рельса
Если нужно определить, чем смазать направляющие фрезера или настольного 3D-принтера, выбор делают по параметрам, а не по торговому названию. Для направляющих качения обычно применяют консистентную смазку с устойчивым загустителем и подходящей вязкостью базового масла.
Ключевые критерии
- Тип базового масла: минеральное или синтетическое.
- Класс консистенции NLGI.
- Вязкость базового масла при 40 °C.
- Тип загустителя и совместимость с текущей смазкой.
- Адгезия, водостойкость, стойкость к окислению.
- Рабочий температурный диапазон.
Поправки по режиму
- Высокая скорость: ниже вязкость, контроль нагрева.
- Пыль и ударные режимы: выше адгезия, чаще дозаправка.
- Высокая нагрузка: стабильная пленка, контроль выдавливания.
| Параметр | Ориентир при отсутствии OEM | Комментарий |
|---|---|---|
| Класс консистенции (NLGI) | 1-2 | NLGI 1 чаще применяют при более высокой скорости, NLGI 2 при повышенной нагрузке и пыли. |
| Вязкость базового масла при 40 °C | 68-150 мм²/с | Для более высоких скоростей часто смещаются к 32-68 мм²/с, для более высоких нагрузок к 150-220 мм²/с. |
| Температурное окно | С запасом относительно реальной среды | Состав должен сохранять прокачиваемость на минимальной температуре и стабильность на максимальной. |
| Загуститель | Литиевый комплекс, кальций-сульфонатный, полимочевинный и др. | Смешивание разных загустителей без подтверждения совместимости недопустимо. |
Для типовых настольных систем подходит смазка для направляющих 3D-принтера класса NLGI 1-2 при подтвержденной совместимости с ранее заложенным составом.
| Режим работы | Предпочтение по смазке | Что контролировать | Риск ошибки |
|---|---|---|---|
| Чистая зона, средняя скорость | NLGI 1-2, средняя вязкость базового масла | Равномерность хода и остаток пленки | Избыточная подача |
| Пыльная среда | NLGI 2, повышенная адгезия и водостойкость | Состояние кромок уплотнений и абразив на рельсе | Накопление грязи при пересмазке |
| Высокая цикличность | NLGI 1-2, механическая стабильность | Шум и рост температуры на серийных циклах | Редкое ТО |
| Высокая скорость | NLGI 1, более низкая вязкость базового масла | Нагрев и сопротивление перемещению | Слишком вязкий состав |
| Повышенная нагрузка | NLGI 2, более высокая вязкость и противоизносные присадки по допуску OEM | Шум под нагрузкой и утечки | Недостаточный объем дозаправки |
Норма после выбора: состав соответствует режиму эксплуатации и совместим с текущей смазкой либо запланирован корректный переход.
Подготовка к обслуживанию
- Остановить оборудование и снять рабочую нагрузку с оси.
- Отключить питание приводов и автоматики перемещений.
- Очистить наружную поверхность рельса безворсовой салфеткой.
- Удалить пыль вокруг торцов каретки, не загоняя абразив под уплотнение.
- Проверить крепеж рельса и каретки, исключить механический люфт.
- Осмотреть уплотнения: надрывы, подсос грязи, потеря эластичности.
- Зафиксировать исходные симптомы: шум, рывки, нагрев, утечки.
Минимальные меры безопасности
- Заблокировать пуск оси на время работ (LOTO-минимум).
- Исключить защемление пальцев в зоне каретки и торцов портала.
- Не продувать сжатым воздухом зону уплотнений и дорожек качения.
- Использовать защитные очки и перчатки при очистке и дозаправке.
При отводе пыльника не использовать острый металлический инструмент по кромке уплотнения. Повреждение кромки резко сокращает ресурс направляющей.
Норма после подготовки: рельс очищен, абразив удален, уплотнения целы, риск самопуска оси исключен.

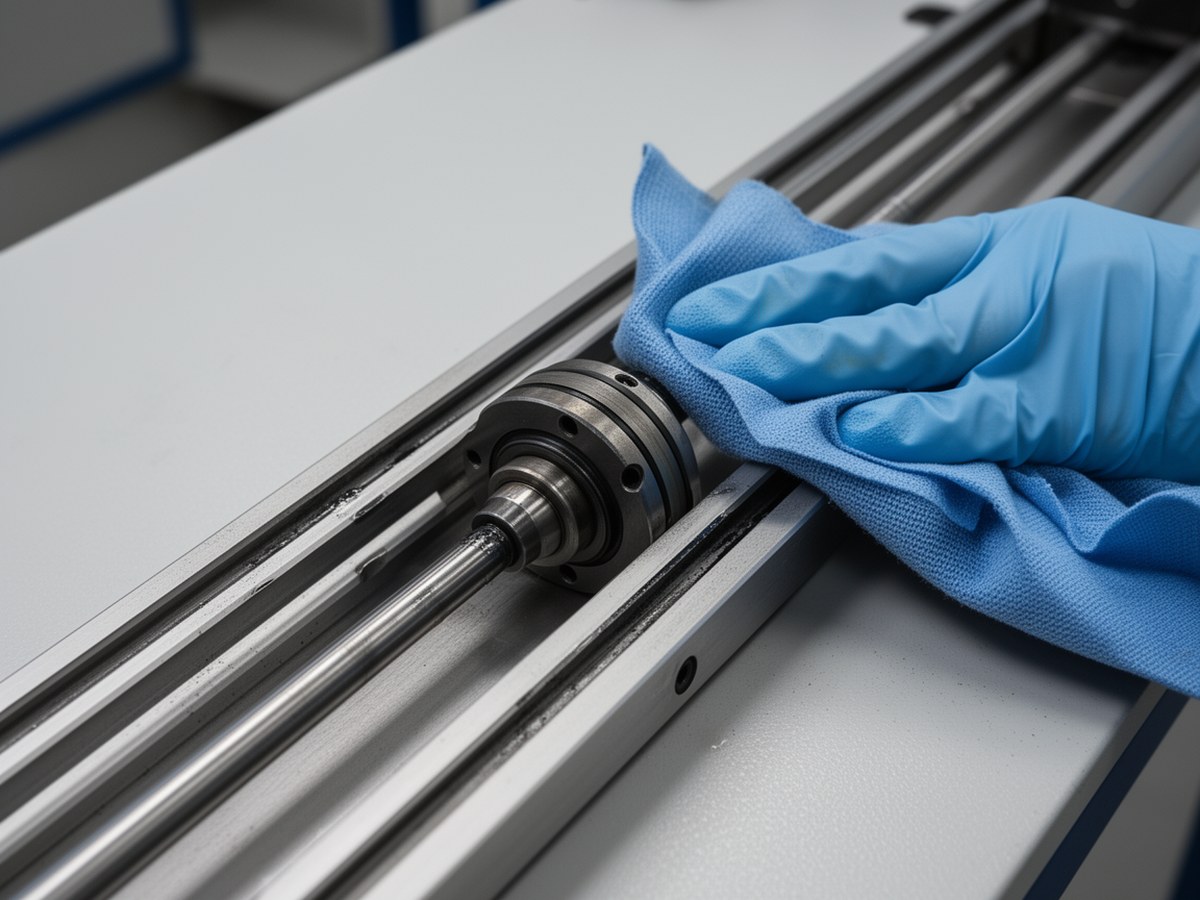

Очистка перед смазкой
Фото уместно сразу после описания шагов подготовки.
Пошаговая смазка без полной разборки
- Перевести каретку в крайнее положение и обеспечить доступ к зоне ввода смазки.
- Если есть порт смазки, подать небольшую дозу через шприц или пресс-масленку.
- Если порта нет, аккуратно освободить край уплотнения с торца и нанести смазку в доступную зону дорожки.
- Переместить каретку по полному ходу 5-10 циклов на невысокой скорости.
- Повторить малую дозу при необходимости, избегая однократной большой закладки.
- Удалить излишки с наружной поверхности рельса и торцов каретки.
- Проверить плавность хода вручную и на холостом цикле.
Норма после операции: нет сухого скрежета, ход равномерный, видимые излишки смазки удалены.
Сервисная разборка при необходимости
Разборка требуется при сильном загрязнении, смене несовместимого типа смазки или повреждении уплотнений. Работы выполняются на чистой поверхности с контролем шарикового контура.
- Снять каретку с технологической направляющей-вставкой, чтобы не потерять тела качения.
- Удалить старую смазку и загрязнения очистителем, совместимым с эластомером уплотнений.
- Проверить дорожки на раковины, задиры и следы точечной коррозии.
- Заложить новый состав равномерно и собрать узел без перекоса.
При отсутствии сервисного опыта безопаснее ограничиться процедурой без полной разборки и сократить интервал ТО.
Норма после сервисной сборки: каретка движется без заеданий по всей длине, уплотнения установлены без деформации.
Регламент: первичная закладка и периодическое досмазывание
Сначала используют интервалы из OEM-регламента. Если данных нет, применяют комбинированный критерий по времени и наработке.
I = min(I_t, I_s)
где I - рабочий интервал обслуживания, I_t - лимит по времени, I_s - лимит по наработке (часы, пробег или циклы).
Для оценки линейной скорости каретки при возвратно-поступательном движении:
v = 2 · L · n
где L - ход в одну сторону, n - число циклов в секунду, v - средняя линейная скорость.
Ориентировочный объем дозаправки на каретку в интервале:
Q = k · L · N
где Q - объем дозаправки, L - ход, N - число циклов за интервал, k - эмпирический коэффициент для типоразмера и режима. Формула задает масштаб, дозу уточняют по фактическому состоянию узла.
| Условия эксплуатации | Первичная закладка | Периодическая дозаправка | Контрольный признак |
|---|---|---|---|
| Чистая зона, умеренная нагрузка | После монтажа или промывки | Стандартный интервал по времени и наработке | Стабильный шум и температура |
| Пыльная среда | После тщательной очистки рельса | Интервал сокращают на 30-50% | Нет абразивной пасты на кромках |
| Высокая цикличность | Усиленный контроль в первые смены | Интервал сокращают по фактическому нагреву и шуму | Повторяемый плавный ход |
| Высокая скорость | Малая доза, поэтапное распределение | Чаще, но меньшими порциями | Отсутствие перегрева |
Норма после внедрения регламента: обслуживание выполняется по журналу, а не по случайным симптомам.
Контроль результата и диагностика отклонений
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Сухой шум, шуршание | Недосмазка или выработка пленки | Малая дозаправка, прокатка, повторный контроль |
| Рывки по ходу | Загрязнение дорожек, локальное повреждение | Очистка, повторная смазка, при сохранении дефекта выполнить дефектовку |
| Рост температуры каретки | Избыточная вязкость или пересмазка | Удалить излишки, снизить дозу, проверить режим скорости |
| Выдавливание смазки наружу | Избыточный объем или деградация уплотнения | Сократить дозу, проверить или заменить уплотнение |
| Люфт и стук | Износ дорожек, преднатяга или крепежа | Проверка геометрии и крепежа, ремонт или замена узла |
| Ошибка обслуживания | Последствие | Как исправить |
|---|---|---|
| Нанесение смазки на грязный рельс | Абразив в зоне качения | Очистить узел и обновить смазку |
| Слишком большой разовый объем | Сопротивление ходу, вытекание | Удалить излишек, перейти на дробную дозировку |
| Игнорирование состояния пыльника | Быстрое повторное загрязнение | Восстановить или заменить уплотнение |
| Случайное смешивание разных смазок | Разжижение или загущение, нестабильный ход | Промывка и переход по полной процедуре |
Норма после диагностики: для каждого симптома назначено конкретное действие и срок повторной проверки.
Совместимость смазок и переход на другой тип
Смешивание допустимо только при подтвержденной совместимости по загустителю и базовому маслу. Если данных нет, переход выполняют как несовместимый.
| Сценарий | Риск | Рекомендуемый порядок |
|---|---|---|
| Совместимость подтверждена | Низкий | Частичное обновление, затем сокращенный контрольный интервал |
| Совместимость не подтверждена | Средний или высокий | Удаление старой смазки, очистка, полная закладка нового состава |
| Признаки химической нестабильности (расслоение, комкование) | Высокий | Остановка, сервисная очистка, повторная сборка |
- Определить текущий состав по сервисной записи или маркировке.
- Принять решение: совместимый переход или полная замена.
- После перехода выполнить укороченный контрольный интервал и оценить шум и температуру.
Норма после перехода: консистенция смазки стабильна, ход без рывков, утечки в норме.
Когда смазка не поможет
Смазка решает только трибологические проблемы. При износе геометрии или разрушении дорожек требуется ремонт или замена узла.
- Люфт выше допуска OEM или заметно растет относительно базового измерения после ТО.
- Повторяемый шум в одном и том же участке хода после двух циклов обслуживания.
- Прирост температуры каретки более 10-15 °C относительно сопоставимого режима.
- Следы раковин, задиров, коррозии на дорожках.
- Поврежденные уплотнения с постоянным подсосом абразива.
Если после двух последовательных циклов «очистка → дозаправка → контроль» дефект сохраняется, узел переводят в дефектовку с измерением люфта и проверкой геометрии рельса по OEM-методике.
Норма итоговой эксплуатации: регламент выполняется предсказуемо, а состояние направляющих подтверждается измеряемыми признаками.
