Запрос «масло для линейных направляющих» часто смешивает разные узлы трения. Это руководство относится к линейным направляющим качения (рельс + каретка + узел рециркуляции). Для направляющих скольжения применяются другие материалы и правила.
- Обязательные параметры берите из OEM-документации конкретной серии (разделы типа Lubrication / Grease replenishment / Maintenance interval).
- Числовые диапазоны и коэффициенты ниже — примерные стартовые значения, не универсальный межбрендовый стандарт.
- Ключевой фактор ресурса, кроме выбора материала, — чистота процедуры обслуживания.
Область применения и границы руководства
Материал охватывает линейные направляющие качения, включая решения для серий типа HG/HSR и аналогов. Основные элементы: рельс, каретка, дорожки качения, узел рециркуляции тел качения, уплотнения и точки подачи смазки.
Что брать только из OEM-документации
- Объём первичной заправки на каретку и порядок заполнения каналов.
- Базовый интервал обслуживания и допустимые отклонения.
- Допустимые типы смазки/масла для конкретной серии и исполнения уплотнений.
- Ограничения по скорости, температуре и ориентации монтажа.
Термины и параметры, которые влияют на выбор смазки
Термины
Линейная направляющая качения — узел перемещения с телами качения. Рельс и каретка — элементы узла. NLGI — класс консистенции только для пластичных смазок. Для масел применяют кинематическую вязкость в мм²/с при 40 °C.
Входные параметры
Скорость (м/мин), относительная нагрузка (доля от допустимой, обычно в % от эквивалентной динамической), температура зоны узла (°C), загрязнённость среды, вибрация, наличие централизованной подачи, доступность обслуживания и требуемый уровень точности перемещения.
Как выбрать: пластичная смазка или масло
Выбор удобно делать по четырём факторам.
- Скорость: при высоких скоростях и частых циклах обычно стабильнее масляная подача; при умеренных режимах чаще применяют пластичную смазку.
- Нагрузка: при высоких контактных нагрузках критичны несущая способность плёнки и противоизносные присадки.
- Температура: при нагреве контролируют падение вязкости, при низких температурах — прокачиваемость.
- Загрязнённость: в пыльной/влажной среде важны удерживаемость и защита уплотнений.
| Скорость | Среда | Подача | Обычно выбирают |
|---|---|---|---|
| Низкая–средняя | Чистая | Ручная | NLGI 2 или NLGI 1 |
| Средняя–высокая | Чистая | Централизованная | Масло |
| Низкая–средняя | Пыль/влага | Ручная | Пластичная смазка с усиленным контролем |
| Высокая | Пыль/влага | Централизованная | Масло при подтверждении OEM + частый контроль |
Далее выбор уточняют по допустимым материалам серии и фактическим симптомам узла.
Классы смазочных материалов и рабочие диапазоны
| Тип | Ориентир по применению | Сильные стороны | Ограничения |
|---|---|---|---|
| Пластичная смазка NLGI 2 | Базовое масло примерно 100-220 мм²/с (40 °C), умеренные скорости | Хорошая удерживаемость, простое ручное обслуживание | Выше сопротивление на холоде, риск пересмазывания |
| Пластичная смазка NLGI 1 | Базовое масло примерно 60-150 мм²/с (40 °C), повышенные скорости | Лучшая прокачиваемость, ниже потери на перемешивание | Меньше удержание в тяжёлой загрязнённой среде |
| Масло | Обычно 32-150 мм²/с (40 °C), высокие скорости и частые циклы | Точная дозировка, эффективный отвод тепла | Требует стабильной подачи и контроля утечек |
Эти диапазоны применимы для типовых промышленных режимов и не являются универсальной нормой для всех типоразмеров, преднатягов и скоростных классов. Используйте их как предварительный фильтр перед проверкой паспорта серии.
Первичная заправка каретки линейной направляющей
- Остановить оборудование и зафиксировать безопасное состояние.
- Очистить зону ниппеля, инструмент и тару.
- Заправить объём по паспорту каретки/узла рециркуляции.
- Сделать несколько проходов по ходу для распределения.
- Проверить шум, усилие перемещения, локальный нагрев и отсутствие избытка на уплотнениях.
Q0 = n × Qпас
Q0 — общий объём первичной заправки, n — число кареток, Qпас — объём на одну каретку из документации производителя.
Ограничение: если в узле есть встроенные распределительные каналы/дозаторы, применяют только штатную OEM-процедуру.

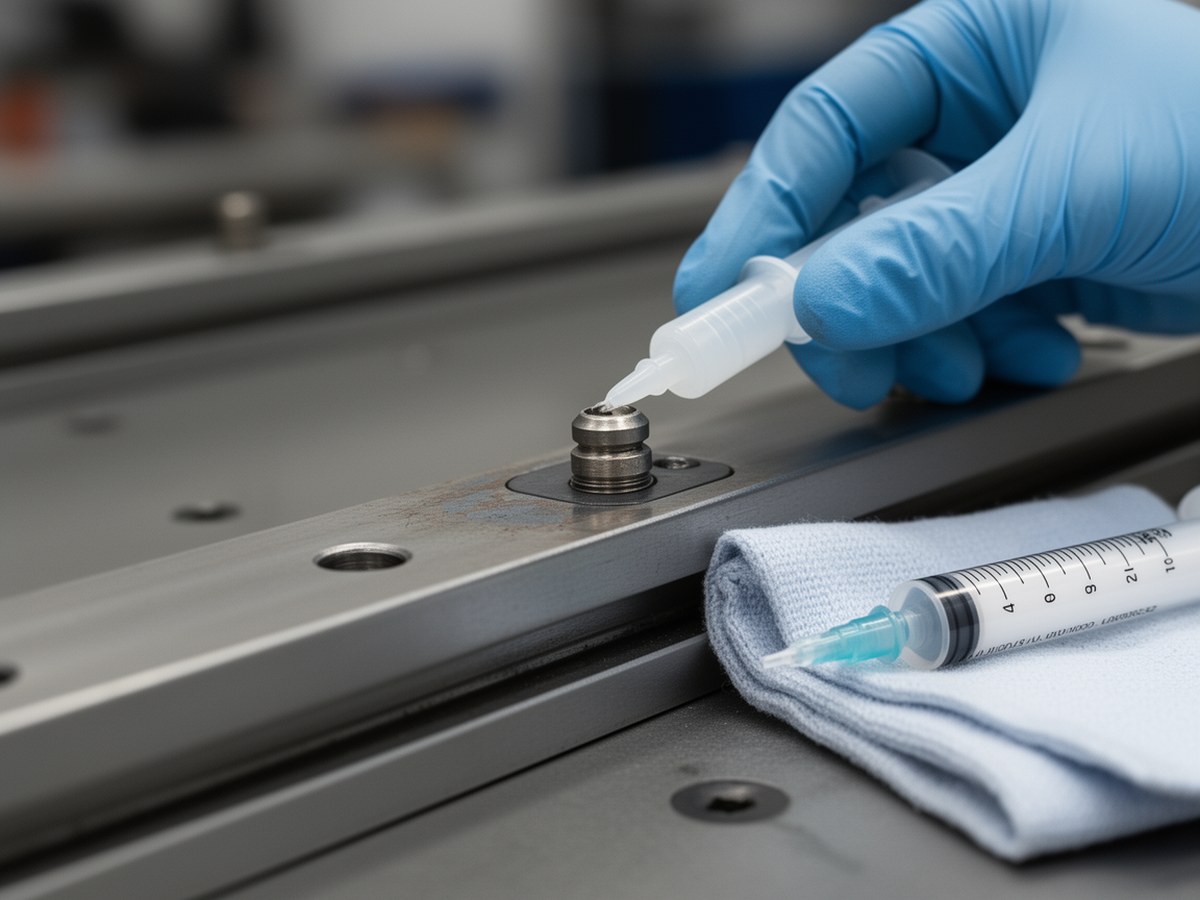

Чистая заправка через ниппель
Иллюстрация показывает практическую точку контроля: чистота инструмента и зоны ввода.
Интервал смазки линейных направляющих: расчёт и настройка
На практике вопрос «как часто смазывать линейные направляющие» решают так: берут базовый паспортный интервал и корректируют по условиям.
T = Tbase × Kload × Kspeed × Ktemp × Kenv × Kvib
T — расчётный интервал (ч), Tbase — базовый интервал по паспорту, K — поправочные коэффициенты условий.
| Фактор | Пример условия | Типовая поправка | Что контролировать |
|---|---|---|---|
| Нагрузка | Выше номинально ожидаемой | Kload = 0.7-0.9 | Рост шума, следы перегрева |
| Скорость/цикличность | Высокая скорость, короткий цикл | Kspeed = 0.6-0.9 | Потемнение смазки, рост температуры |
| Температура | Стабильно выше обычной | Ktemp = 0.7-0.95 | Подтекание, изменение консистенции |
| Среда | Пыль, влага, аэрозоли СОЖ | Kenv = 0.5-0.85 | Контаминация, износ уплотнений |
| Вибрация/удары | Периодические ударные режимы | Kvib = 0.7-0.9 | Выдавливание смазки, нестабильный ход |
Диапазоны коэффициентов приведены как стартовые значения для ППР, опирающиеся на типовые разделы мануалов HIWIN/THK по смазке и обслуживанию. Для конкретной серии их обязательно уточняют по документации и фактической работе узла.
ν(T) = ν40 × e-β(T-40)
Упрощённая оценка изменения вязкости: ν(T) — вязкость при температуре T, ν40 — вязкость при 40 °C, β — эмпирический коэффициент масла.
Практически β оценивают по двум точкам паспорта масла: β ≈ ln(ν1/ν2)/(T2-T1), обычно по 40 и 100 °C.
Ограничение: только для быстрой инженерной оценки в рабочем диапазоне.
Совместимость смазок и переход на другой продукт
Совместимость пластичных смазок для направляющих оценивают минимум по трём параметрам: загуститель, базовое масло, пакет присадок.
| Параметр | Совместимо чаще | Риск при смешивании | Решение при переходе |
|---|---|---|---|
| Загуститель | Одинаковый тип | Разжижение или затвердевание | Промывка/вытеснение до стабильного выхода |
| Базовое масло | Сходная химическая природа и вязкость | Потеря плёнки и адгезии | Сокращённый интервал контроля после перехода |
| Пакет присадок | Близкое назначение | Антагонизм присадок, ускоренная деградация | Минимизировать смешивание, ранний контроль состояния |
Правило безопасности: если подтверждённых данных совместимости нет, материалы считают несовместимыми и выполняют полный переходный цикл.
- Очистить точку подачи и инструмент.
- Удалить доступный старый материал.
- Заправить новый материал и выполнить прогон.
- Повторить дозаправку до стабилизации выхода по цвету и консистенции.
- Провести раннюю проверку по шуму, температуре и усилию перемещения.
Контроль состояния и чек-лист ППР
| Признак | Вероятная причина | Действие | Срок повторной проверки |
|---|---|---|---|
| Сухой шум, шуршание | Недосмазывание или потеря плёнки | Дозаправка, проверка канала подачи | 8-24 ч работы |
| Рост усилия перемещения | Загрязнение или неверная вязкость | Очистка, корректировка материала | 24-72 ч |
| Перегрев каретки | Пересмазывание, высокая скорость, деградация | Нормировать дозу, сократить интервал | Сразу после корректировки |
| Выдавливание из уплотнений | Избыточный объём или слабые уплотнения | Снизить дозу, проверить уплотнения | Следующий цикл |
| Потемнение с частицами | Износ/контаминация | Диагностика узла, ревизия чистоты обслуживания | Немедленно |
Протокол верификации после изменения регламента
- Зафиксировать базу: температура каретки, шум, усилие перемещения, состояние выходящей смазки.
- Отработать 2-3 цикла ППР с новым интервалом или дозой.
- На каждом цикле измерять те же параметры в сопоставимых условиях.
- Принято: нет устойчивого роста температуры и усилия, шум не усиливается, смазка без выраженной контаминации.
- Не принято: есть негативный тренд, тогда возвращают более частый интервал или корректируют материал/дозу.
Хранение смазки и чистота обслуживания
Тару держат закрытой, в стабильной температуре, без пыли и конденсата. Для разных продуктов используют отдельный инструмент, чтобы исключить перекрёстную контаминацию. Перед подключением шприца или линии очищают ниппель и прилегающую зону.
Оценка эффекта от корректного регламента
TCOyear = (Cparts/L) + Cservice + Cdowntime
Cparts — стоимость узла, L — срок службы (лет), Cservice — обслуживание, Cdowntime — потери от простоя.
Типовые ошибки и как их избегать
- Смешение требований к направляющим качения и скольжения.
- Выбор продукта без проверки вязкости и класса консистенции под режим.
- Пересмазывание «с запасом» вместо нормированной дозы.
- Переход на другой материал без проверки совместимости.
- Игнорирование ранних симптомов: шум, нагрев, рост усилия.
Частые вопросы
- Когда переходить на масляную подачу? Обычно при высоких скоростях, частых циклах и наличии централизованной системы.
- Можно ли смешивать разные пластичные смазки? Только при подтверждённой совместимости; иначе выполняют полный переходный цикл.
- Как понять пересмазывание? По выдавливанию через уплотнения, локальному нагреву и росту сопротивления ходу.
- Как часто смазывать направляющие после смены продукта? Первый контроль делают раньше штатного, обычно в пределах 1-3 циклов ППР.
Итог: типовые модели используют как старт, финальный регламент подтверждают по документации серии и результатам верификации на оборудовании.
