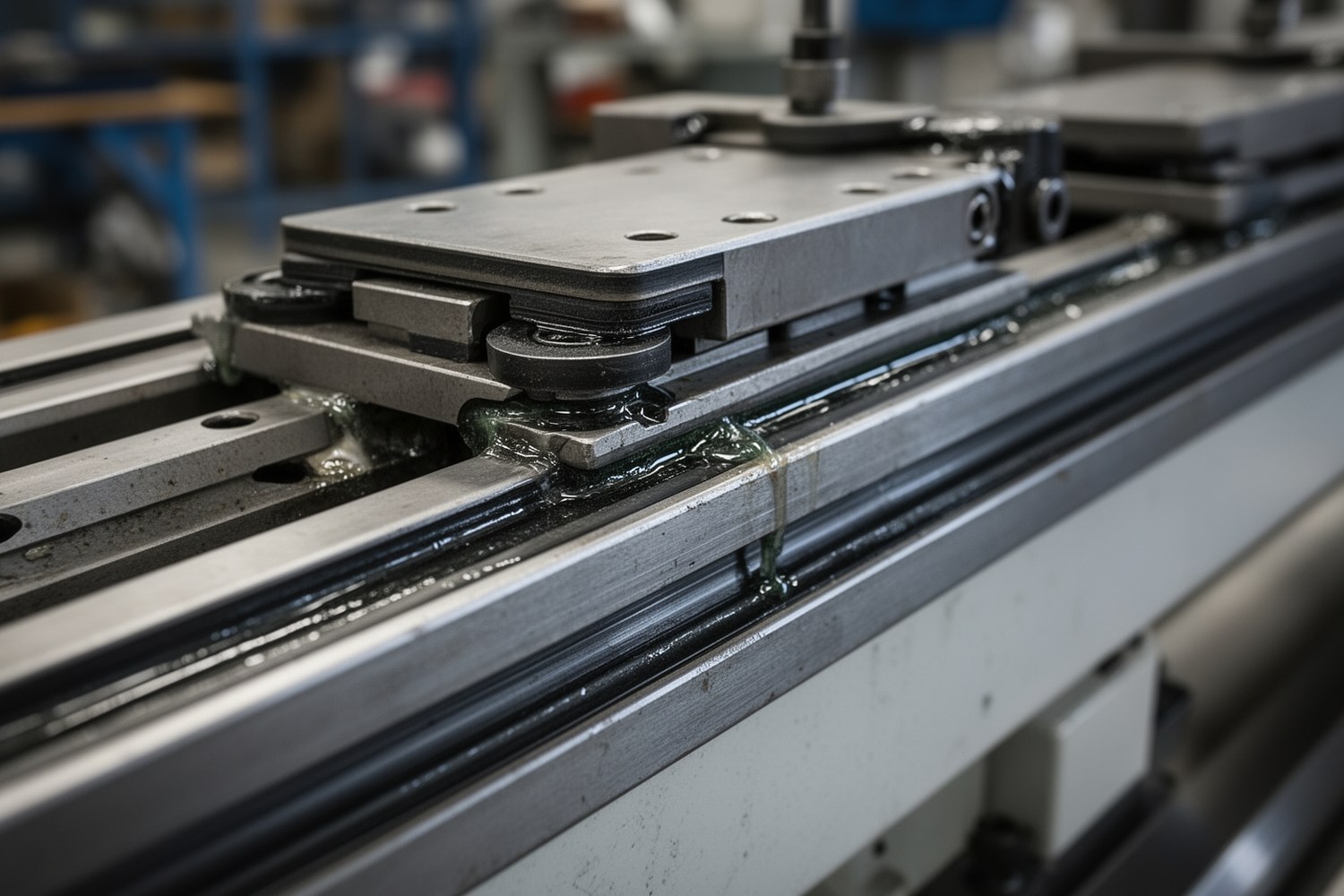

Смазка линейных направляющих является управляемым технологическим циклом. Для стабильной точности и ресурса важны не просто материалы, а последовательность: диагностика, выбор состава, заправка и повторяемый контроль.
Коротко: правильная смазка линейных направляющих строится как рабочий процесс с фиксируемыми порогами: диагностика, выбор режима, заправка, проверка сигнала по тем же точкам движения.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
- Опирайтесь на фактический режим узла, а не на рекламные формулировки.
- Сравнивайте изменения только в одинаковом маршруте и при одинаковой нагрузке.
- Если эффект после дозирования не стабилизируется, сначала диагностируйте посадку и динамику, а не увеличивайте объем смазки.
Когда нужна диагностика состояния смазки
Перед любой коррекцией лучше проверить, есть ли подтвержденный симптом. Разовый всплеск редко дает корректное решение без повторной проверки.
| Наблюдение | Что обычно означает | Канал проверки | Первичное действие |
|---|---|---|---|
| Нарастающий шероховатый шум и пульсации хода | Нестабильный смазочный слой или нарушение распределения | Виброакустика, визуальный осмотр, плавность движения | Остановить дозирование и локально диагностировать зону контакта |
| Подъем температуры в зоне каретки | Изменение вязкости, недоподача, перегрузка | Температурный снимок по точкам после цикла | Сравнить с базовой картой и подтвердить после паузы после простоя |
| Потемнение, запах, блеск или кристаллические следы | Деградация и/или загрязнение | Внешний осмотр, отбор проб | Провести очистку и плановый ремонтный контроль |
| Ухудшение повторяемости позиционирования | Режимный разрыв в плёнке смазки и/или рост сопротивления | Контрольная траектория в прямом и обратном ходе | Подтвердить на двух идентичных циклах перед коррекцией |
Как выбрать смазку по режиму линейных направляющих
Смысл выбора не в бренде, а в режиме работы узла. Этот подход одинаково применим для разных серий направляющих, включая HIWIN и THK: сначала режим, потом среда, затем конструкция.
Обычный режим
Параметры по нагрузке и температуре стабильны, загрязнение умеренное. Обычно применяют NLGI 2 с умеренным интервалом контроля.
Высокая скорость
Более важны равномерность пленки и тепловая устойчивость. Чаще требуется более частый контроль и проверка сходимости температуры после дозировки.
Тяжелые условия
Повышенная пыль, вибрации и ударные нагрузки требуют более строгих интервалов и более раннего перенастроения режима.
Влажная среда
Приоритет на защиту уплотнений, контроль после паузы и более внимательный мониторинг внешнего состояния смазки.
Классификация смазок и параметры, которые действительно важны
Выбирайте тип по рабочему признаку, а не только по классу.
| Тип | Ключевой параметр | Типовой режим | Ограничение |
|---|---|---|---|
| Консистентная смазка NLGI 2 | Пленка держится стабильнее | Стандартные и смешанные нагрузки | Чаще проверять чистоту поверхности |
| Консистентная смазка NLGI 1 | Более подвижная плёнка | Умеренно-высокие скорости | Требует контроля на загрязнение и утечку |
| Масло для линейных направляющих | Меньшее вязкостное сопротивление | Высокоскоростной режим при низком риске вымывания | Нужен более частый температурный контроль |
Базовый протокол смазывания линейных направляющих
Простой порядок снижает число повторных ошибок.
| Шаг | Действие | Что фиксировать | Критерий перехода |
|---|---|---|---|
| 1 | Подготовка | Очистка каретки и дорожек, проверка уплотнений | Удалены загрязнения, уплотнение не повреждено |
| 2 | Базовый снимок | Температура, плавность, исходный шумовой фон | Есть опорная точка в журнале |
| 3 | Дозирование | Объем, точка подачи, способ | Нет локальных скоплений и голых зон |
| 4 | Распределение | 2–3 прохода в прямом и обратном направлении | Снизилась разница по сопротивлению между проходами |
| 5 | Контроль после заправки | Цвет, консистенция, температура и точность по маршруту | Нет роста тревожных признаков |
| 6 | Фиксация | Режим, дата, марка смазки, объем, исполнитель | Данные пригодны для сверки через 24 ч и через 5–7 дней |

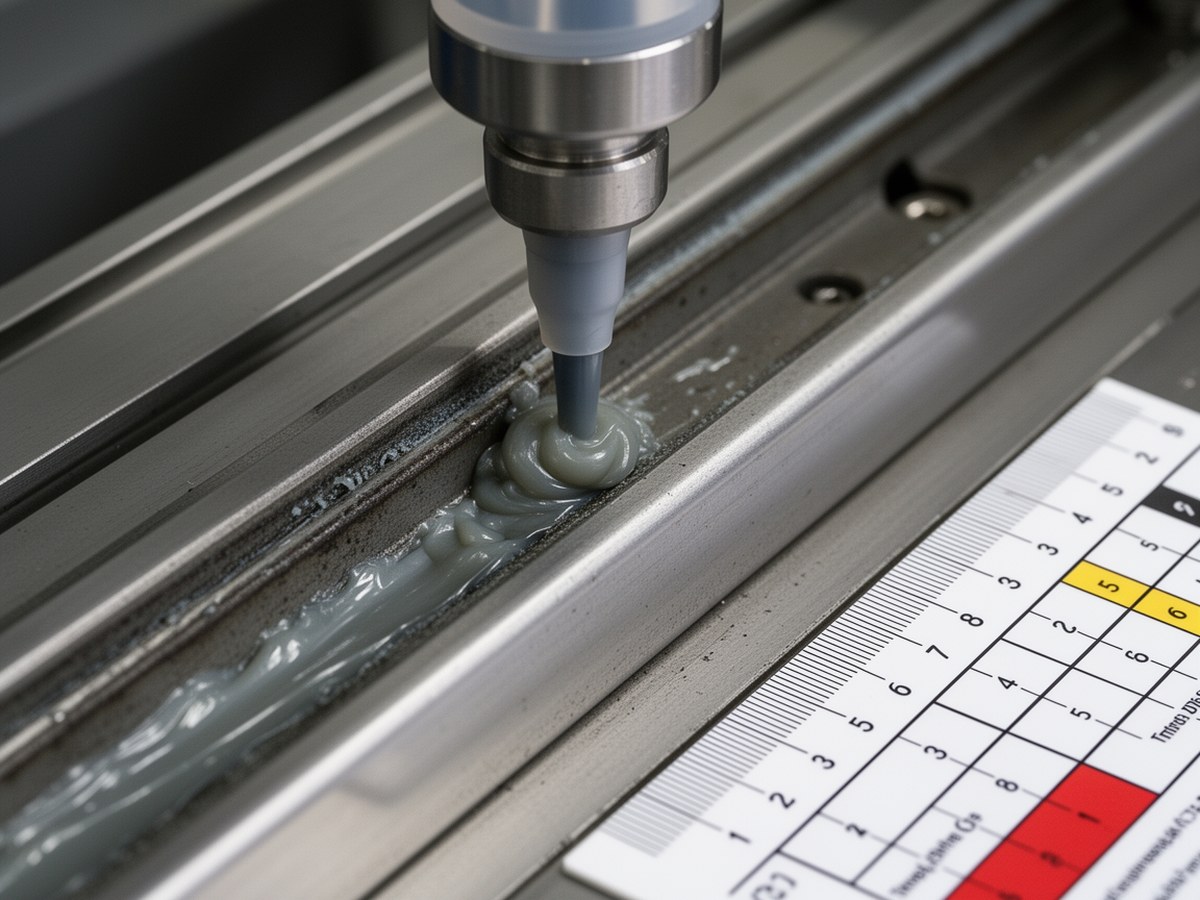

Контроль после визуальной подготовки
Вставить после протокола шагов заправки, где описаны очистка, базовый замер и первые проходы.
Контроль состояния после заправки
Факты важнее субъективного ощущения. Комбинация визуального, эксплуатационного и измерительного контроля дает устойчивый результат.
| Канал | Как проверяем | Что считать отклонением | Действие |
|---|---|---|---|
| Внешний осмотр | Цвет, блеск, наличие сухих комков или частиц | Сильное потемнение, металлический блеск, крошка | Ввести расширенный контроль и приостановить увеличение объема |
| Температура | Сравнение по базовым точкам после 20 циклов | Системный рост относительно базовой карты | Скорректировать интервал и проверить режим подачи |
| Плавность движения | Прямой и обратный цикл по одной траектории | Локальный участок с пульсациями или заеданиями | Диагностика уплотнений и зазоров до изменений объема |
| Технологический шум | Фиксация фонового и пускового шума | Новый устойчивый импульсный пик в одной зоне | Разделять смазочную и механическую причину, затем корректировать план |
Периодичность и корректировка интервалов
Расчетные значения помогают стартовать, но не заменяют верификацию.
Ориентировочный расход:
Q = L × H × W × KQ, ориентировочный объём, L, длина направляющей, H, высота каретки, W, ширина, K, коэффициент условий.
Базовый интервал:
T = (L₀ × F × K) / (60 × V × S)L₀, базовый интервал, F, нагрузка, K, условия среды, V, скорость, S, длина хода.
Уточнённый режим для интенсивной работы:
T_opt = T_base × K_load × K_speed × K_temp × K_env × K_vibКоэффициенты задаются под фактический режим и фиксируются в журнале.
| Сигнал после цикла | Коррекция интервала | Допущенное действие |
|---|---|---|
| Стабильный рост температуры без резкого ухудшения точности | Увеличить частоту проверки на одном уровне | Оставить схему дозирования, пересчитать режим |
| Нестабильная плавность и дрожание | Сократить интервалы | Не менять смазку до устранения причины загрязнения или посадки |
| Сигнал о металле в смазке или повторяемом перегреве | Внеплановая диагностическая остановка | Перейти к проверке посадки, геометрии и виброисточника |
Температура и вибрация: когда меняется риск
При резком изменении этих факторов стратегия смазки обычно уже не та же, что в штатной карте.
Вязкостная оценка с учетом температуры как ориентир:
log(log(ν + 0.8)) = A - B × log(T)ν, кинематическая вязкость, T, абсолютная температура.
| Диапазон вибрации | Типовой эффект | Пороговый ответ |
|---|---|---|
| Низкий | Легкие колебания пленки | Повысить частоту контроля после пуска |
| Средний | Нестабильность усилия в участках | Проверить демпфирование, локальные зоны с высокой нагрузкой |
| Высокий | Резкое ухудшение повторяемости | Остановить эксплуатацию до выяснения механической причины |
Типичные ошибки при ТО линейных направляющих
- Одинаковый объем для всех точек узла без учета режима и загрязнения.
- Замена смазки без проверки уплотнений, посадки и чистоты каретки.
- Игнорирование изменений после простоя, если параметры просели.
- Ориентация на субъективный шум без журнала и базовой карты сравнения.
Итог: для надежной эксплуатации универсального «лучшего» продукта не существует. Нужен единый режим диагностики, воспроизводимая заправка и регулярная проверка результата по тем же точкам движения.
