Смазка опорно-поворотного устройства, или ОПУ, влияет на срок службы узла сразу по нескольким направлениям: уменьшает трение, разделяет поверхности качения, даёт противоизносную и противозадирную защиту, снижает риск коррозии и вытесняет часть загрязнений из рабочих зон. Если смазочный материал выбран без учёта нагрузки, температуры, воды и пыли, ресурс ОПУ может снижаться даже при регулярном обслуживании.
- ОПУ обычно работает при низкой скорости вращения, высоких удельных нагрузках и переменных комбинированных нагрузках.
- Для дорожек качения применяют пластичные смазки с подходящей вязкостью базового масла, стабильным загустителем и противозадирными и противоизносными присадками.
- Смазка дорожек качения ОПУ и смазка зубчатого венца ОПУ могут требовать разных материалов и способов нанесения.
- Интервал смазки ОПУ выбирают по инструкции производителя, режиму работы, влажности, запылённости и состоянию старой смазки.
Что делает смазка в ОПУ
Опорно-поворотное устройство воспринимает осевые и радиальные силы, а также опрокидывающий момент. Внутри узла тела качения контактируют с дорожками качения при значительных контактных давлениях. Смазочный материал должен удерживаться в зоне контакта, не разрушаться при перемешивании и сохранять защитные свойства между операциями обслуживания.
Основная задача смазки ОПУ состоит в снижении вероятности прямого контакта металла с металлом. При достаточной толщине масляной плёнки уменьшается трение, замедляется износ дорожек и тел качения, снижается риск задиров при кратковременных пиковых нагрузках. В режимах граничного трения дополнительно работают противозадирные и противоизносные присадки.
В открытой или полузакрытой эксплуатации важна и защитная функция. Смазка должна препятствовать проникновению влаги к металлу, снижать коррозионную активность среды, частично вытеснять старый загрязнённый материал при пополнении и не превращаться в абразивную пасту при попадании пыли.
Условия работы опорно-поворотного устройства
ОПУ редко работает как обычный быстроходный подшипник. Для него характерны малые угловые скорости, неполные повороты, длительные стоянки под нагрузкой, ударные нагрузки и высокие контактные напряжения. В таких условиях смазочная плёнка формируется сложнее, а локальные перегрузки быстрее проявляются на дорожках качения.
Нагрузка
Комбинация осевой силы, радиальной силы и опрокидывающего момента требует высокой несущей способности смазочного материала. Для тяжёлых режимов особенно важны противозадирные свойства.
Среда
Пыль, влага, осадки, мойка оборудования и морская атмосфера повышают требования к водостойкости, адгезии и защите от коррозии.
Движение
Медленное вращение и малые углы поворота ухудшают распределение смазки. Поэтому при обслуживании ОПУ обычно проворачивают, чтобы материал разошёлся по окружности.
Температура
На холоде растёт момент сопротивления и ухудшается прокачиваемость. При нагреве снижается вязкость базового масла и ускоряется старение смазки.
Параметры смазки, влияющие на срок службы
Выбор смазки для ОПУ начинается не с торгового названия, а с набора свойств. Пластичная смазка состоит из базового масла, загустителя и пакета присадок. Каждый компонент влияет на поведение материала в узле.
| Параметр | Что означает | Как влияет на срок службы ОПУ |
|---|---|---|
| Вязкость базового масла | Способность масла формировать плёнку при рабочей температуре | Слишком низкая вязкость ухудшает разделение поверхностей, слишком высокая может увеличить момент поворота и ухудшить подачу на холоде |
| Тип загустителя | Структура, удерживающая масло в смазке | Влияет на водостойкость, механическую стабильность, температурный предел и совместимость с прежней смазкой |
| Класс NLGI | Консистенция пластичной смазки | Определяет удержание в зазорах и прокачиваемость через пресс-маслёнки; это не показатель качества сам по себе |
| Противозадирные и противоизносные присадки | Защита при высоких контактных давлениях и граничном трении | Снижают риск повреждений при ударных и высоких удельных нагрузках |
| Водостойкость | Сопротивление вымыванию и разрушению водой | Важна для открытой техники, портового оборудования, кранов и машин, работающих под осадками |
| Антикоррозионные свойства | Защита металла от влаги и агрессивной среды | Снижает риск питтинга и коррозионных очагов на дорожках качения |
| Механическая стабильность | Сохранение структуры при перемешивании | Предотвращает расслоение, вытекание масла и потерю защитных свойств между обслуживаниями |
Для срока службы ОПУ особенно опасна комбинация недостаточной смазочной плёнки и загрязнения. Даже правильно выбранная смазка теряет защитные свойства, если в узел постоянно поступает абразив или вода через повреждённые уплотнения.
Типы смазок и области применения
В таблице приведено прикладное сравнение без привязки к конкретным маркам. Окончательный выбор должен учитывать паспорт ОПУ, инструкцию производителя техники, гарантийные требования, совместимость материалов и условия эксплуатации.
| Тип смазки | Сильные стороны | Где уместна | Ограничения |
|---|---|---|---|
| Литиевая или литиевая комплексная с противозадирными присадками | Универсальность, доступность, стабильные свойства при нормальных условиях | ОПУ кранов, манипуляторов, промышленного оборудования при умеренной влажности | Нужно проверять водостойкость и температурный диапазон конкретного продукта |
| Кальциево-сульфонатная комплексная | Хорошая защита от воды и коррозии, высокая нагрузочная способность | Влажная среда, портовая техника, открытые площадки, тяжелонагруженные узлы | Может отличаться по прокачиваемости и совместимости с ранее применённой смазкой |
| Синтетическая с подходящим загустителем | Широкий температурный диапазон, стабильность вязкости, хорошие низкотемпературные свойства | Холодный климат, переменные температуры, оборудование с трудным доступом к обслуживанию | Требует проверки совместимости и экономического обоснования для конкретного режима |
| Смазка с твёрдыми добавками, например дисульфидом молибдена | Дополнительная защита в граничном трении и при ударных нагрузках | Медленные тяжелонагруженные узлы, если это разрешено производителем | Не подходит автоматически для всех конструкций; важны требования производителя ОПУ |
| Материал для открытых зубчатых передач | Высокая адгезия, удержание на зубьях, защита открытого зацепления | Открытый зубчатый венец ОПУ | Не должен подбираться вместо смазки дорожек качения без отдельной проверки |
Смазка дорожек качения и зубчатого венца
Дорожки качения и зубчатый венец работают в разных условиях. Внутри ОПУ важны прокачиваемость через каналы, стабильность в контакте тел качения и совместимость с уплотнениями. На зубчатом венце важнее удержание на открытой поверхности, сопротивление выдавливанию и защита от загрязнений.
| Зона | Основные требования | Контроль при обслуживании |
|---|---|---|
| Дорожки качения | Подходящая вязкость базового масла, класс NLGI, противозадирные свойства, прокачиваемость через пресс-маслёнки | Выход старой смазки, равномерность подачи, момент поворота, состояние уплотнений |
| Зубчатый венец | Адгезия к зубьям, защита открытого зацепления, стойкость к воде и пыли | Наличие смазки на рабочих поверхностях зубьев, отсутствие сухих зон, загрязнения и выдавливания |
Как выбрать смазку для ОПУ
На практике смазку для ОПУ выбирают от условий эксплуатации. Сначала уточняют тип опорно-поворотного устройства, диаметр, тип тел качения, нагрузочный режим, наличие зубчатого венца, расположение пресс-маслёнок и требования производителя. Затем оценивают среду: воду, пыль, химически активные загрязнения, температуру, частоту поворотов и возможность регулярного обслуживания.
- Проверить инструкцию производителя ОПУ и техники. Если указан конкретный класс или спецификация, от неё не следует отступать без инженерного согласования.
- Оценить нагрузку и ударные режимы. Чем выше контактные напряжения, тем больше значение имеют противозадирные свойства.
- Выбрать вязкость базового масла под рабочую температуру. Для холода важны прокачиваемость и приемлемый момент поворота, для нагрева нужно сохранение плёнки.
- Подобрать класс NLGI с учётом способа подачи. Слишком плотная смазка может плохо проходить через длинные каналы, слишком мягкая хуже удерживается в зазорах.
- Проверить совместимость с ранее применённой смазкой. Несовместимые загустители могут вызвать размягчение, уплотнение или расслоение смеси.
- Разделить требования к дорожкам качения и зубчатому венцу. Для открытого зацепления часто применяют отдельные материалы с повышенной адгезией.
Переход на другую смазку лучше сопровождать удалением старого загрязнённого материала настолько, насколько это допускает конструкция. Простое добавление нового продукта поверх неизвестной старой смазки повышает риск несовместимости и непредсказуемой консистенции.
Совместимость смазок
Смешивание смазок для ОПУ допустимо только при подтверждённой совместимости базового масла, загустителя и пакета присадок. При несовместимости смесь может размягчаться, уплотняться, расслаиваться, хуже прокачиваться или быстрее терять защитные свойства.
При переходе на другой продукт проверяют прежний материал, рекомендации производителя, возможность промывки или вытеснения старой смазки и состояние уплотнений. Если история обслуживания неизвестна, безопаснее считать совместимость неподтверждённой и усилить контроль после первых циклов работы.
Регламент смазывания и обслуживания
Даже подходящий смазочный материал не обеспечивает стабильный срок службы ОПУ без регламента. Интервалы обслуживания зависят от конструкции, нагрузки, частоты поворотов, влажности, запылённости и состояния уплотнений. Ориентиры вроде 100 часов, ежедневной смазки или обслуживания каждую смену допустимы только как начальная оценка для тяжёлых условий; окончательное значение берут из документации производителя и корректируют по фактическому состоянию узла.
| Операция | Как выполнять | Зачем нужна |
|---|---|---|
| Очистка пресс-маслёнок ОПУ | Перед подачей удалить грязь с точек смазывания | Чтобы не ввести абразив внутрь ОПУ вместе со свежей смазкой |
| Подача через все точки | Использовать штатные пресс-маслёнки по окружности | Чтобы смазка распределялась равномерно, а не оставалась в одной зоне |
| Проворачивание ОПУ | Медленно поворачивать узел во время подачи или между порциями | Чтобы материал заполнил дорожки качения и вытеснил часть старой смазки |
| Удаление старой смазки | Убирать вышедший загрязнённый материал снаружи | Чтобы снизить накопление абразива и контролировать состояние смазки визуально |
| Контроль уплотнений | Осматривать кромки, разрывы, выдавливание и посадку | Повреждённое уплотнение быстро снижает эффект правильной смазки |
Избыточная подача смазки тоже нежелательна. Она может выдавливать уплотнения, собирать грязь снаружи, затруднять визуальный контроль и создавать ложное ощущение исправного обслуживания. Объём подачи определяют по паспорту узла, числу точек смазывания, диаметру ОПУ, ширине зоны смазывания и выходу старого материала.

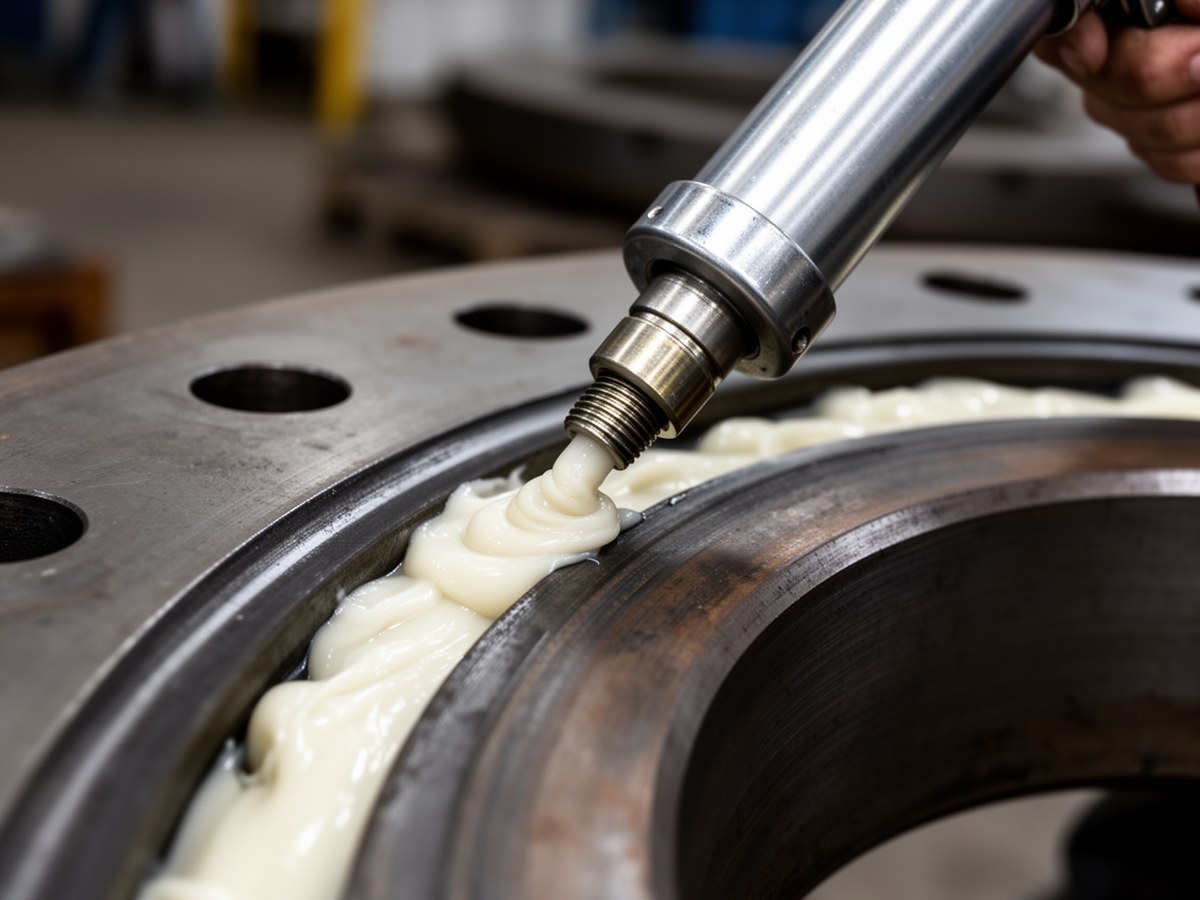

Подача смазки через пресс-маслёнки
Фото уместно рядом с описанием операций обслуживания: очистка точки подачи, дозированная подача и проворачивание ОПУ.
Как часто смазывать ОПУ
Универсального интервала смазки ОПУ не существует. Для чистой среды, умеренной нагрузки и редких поворотов интервал обычно больше. При пыли, воде, мойке, ударных нагрузках, непрерывных циклах или открытой установке его сокращают. После изменения режима работы интервал проверяют по состоянию вышедшей смазки, шуму, моменту поворота и следам коррозии.
| Условия | Ориентир по интервалу | Что контролировать |
|---|---|---|
| Лёгкие | По базовому регламенту производителя | Чистоту старой смазки, отсутствие воды и стабильный момент поворота |
| Нормальные | По регламенту с корректировкой после осмотра | Равномерность выхода смазки, состояние уплотнений, шум |
| Тяжёлые | Чаще базового интервала; иногда посменно или ежедневно | Воду, песок, металлический блеск, перегрев, выдавливание и повреждения уплотнений |
Ориентировочная связь ресурса и износа
ресурс ≈ допустимый износ / скорость изнашиванияЭта зависимость показывает общий принцип: чем ниже скорость изнашивания дорожек качения при заданных условиях, тем дольше узел достигает предельного состояния. Для расчёта конкретного ОПУ используют методику производителя, реальные нагрузки, монтаж, состояние уплотнений и историю обслуживания.
Контроль после обслуживания
После подачи смазки проверяют не только факт обслуживания, но и реакцию узла. Старая смазка должна выходить без крупных загрязнений, воды, металлического блеска и комков. Уплотнения не должны выворачиваться или повреждаться. После проворачивания оценивают равномерность хода, отсутствие рывков и необычного шума.
Если после обслуживания момент поворота остаётся высоким, появляется локальный нагрев или старая смазка выходит с абразивом, причину нужно искать шире: в загрязнении, износе дорожек, перекосе, повреждении уплотнений, перегрузке или нарушении посадочных поверхностей.
Признаки проблем со смазкой
Состояние смазки удобно контролировать при плановом обслуживании. Диагностика не ограничивается количеством поданного материала: важно смотреть на момент поворота, шум, цвет и структуру старой смазки, следы воды, коррозии и перегрева.
| Признак | Возможная причина | Что проверить |
|---|---|---|
| Рост момента поворота | Загустевание на холоде, недостаток смазки, загрязнение, повреждение дорожек | Температуру, класс NLGI, интервалы, состояние старой смазки и усилие вращения |
| Шум или рывки при повороте | Неравномерное распределение, локальный износ, попадание абразива | Подачу через все точки, проворачивание при смазке, люфт и состояние уплотнений |
| Выдавливание смазки | Переполнение, несовместимость, перегрев, повреждение уплотнений | Объём подачи, совместимость продуктов и состояние кромок уплотнений |
| Расслоение или жидкое масло отдельно от загустителя | Механическая нестабильность, несовместимость, старение | Историю применяемых смазок и условия нагрева |
| Ржавые следы или водянистая эмульсия | Попадание воды, слабая водостойкость, дефекты уплотнений | Уплотнения, условия мойки, дренаж и антикоррозионные свойства смазки |
| Локальный перегрев | Недостаточная плёнка, перекос, перегрузка, повреждение дорожек | Монтаж, крепёж, нагрузку, смазку и состояние посадочных поверхностей |
Ошибки обслуживания и последствия
Ошибки при смазывании часто кажутся мелкими, но постепенно ускоряют износ. Наиболее типичны подача грязи через неочищенную пресс-маслёнку, редкое обслуживание в запылённой среде, смешивание несовместимых смазок, отсутствие проворачивания и игнорирование повреждённых уплотнений.
Если старая смазка выходит чёрной, с металлическим блеском, водой, песком или комками, это не просто признак старения материала. Такая картина может указывать на абразивный износ, коррозию, перегрузку или нарушение герметизации ОПУ.
Что смазка не исправляет
Смазка снижает риск ускоренного износа, но не устраняет причины, которые лежат вне её функций. Она не компенсирует превышение допустимых нагрузок, перекос монтажных поверхностей, неправильную затяжку болтов, деформацию опорной конструкции, повреждение зубчатого венца и постоянное попадание абразива через дефектные уплотнения.
Поэтому оценка срока службы ОПУ включает не только выбор смазочного материала. Нужны контроль крепежа, проверка люфта, состояние посадочных плоскостей, герметизация, корректная нагрузка и дисциплина обслуживания. Смазка продлевает ресурс только как часть общей системы эксплуатации: вместе с правильным монтажом, исправными уплотнениями, чистыми точками подачи и регулярным контролем состояния узла.
