Смазочный материал подбирают под конкретный узел и режим работы. Универсального продукта для всех механизмов нет: для подшипников чаще применяют пластичные смазки, для редукторов обычно используют масла нужной вязкости.
Коротко главное
- Подшипники обычно обслуживают пластичными смазками, а редукторы в большинстве случаев редукторными маслами.
- Расчет G = 0,005 × D × B используют как стартовый ориентир, затем объем уточняют по документации узла.
- При росте dn-фактора уменьшают долю заполнения и при необходимости выбирают менее вязкую консистенцию.
- Таблица совместимости не означает автоматическое разрешение на смешивание, требуется тест смеси.
- После перехода на новый продукт контролируют температуру, вибрацию и утечки по графику замеров.
Область применения: пластичная смазка и редукторное масло
| Узел | Обычно применяют | Комментарий |
|---|---|---|
| Подшипники качения | Пластичная смазка (NLGI 1-3) | Выбор зависит от скорости, температуры, нагрузки и уплотнений |
| Редукторы и зубчатые передачи | Редукторное масло | Ключевые параметры: вязкость, тип базового масла, пакет присадок |
Прямая взаимозамена без допуска производителя узла обычно рискованна.
Какие бывают смазки для механизмов
| Критерий | Варианты | Где это важно |
|---|---|---|
| По назначению | Подшипниковые, редукторные, монтажные/защитные | Чтобы не смешивать разные регламенты обслуживания |
| По базовому маслу | Минеральное, ПАО, эфирное, ПФПЭ | Температура, окислительная стабильность, химическая стойкость |
| По присадкам | AW, EP, антикоррозионные, антиокислительные | Износ, ударные нагрузки, ресурс |
Чем смазать механизмы: алгоритм выбора
- Определите тип узла и режим работы (непрерывный или циклический).
- Задайте диапазон температур: рабочий и кратковременный пик.
- Оцените скорость через dn-фактор и уровень нагрузки.
- Уточните среду: влага, пыль, химические пары.
- Проверьте материалы уплотнений и сепаратора.
- Выберите консистенцию NLGI и пакет присадок, затем назначьте интервал обслуживания.
| AW и EP | Когда применять | Практический ориентир |
|---|---|---|
| AW | Стабильные режимы, средние нагрузки | Снижение износа в обычной зоне трения |
| EP | Высокие и ударные нагрузки | Защита при высоких контактных давлениях |
Заправка подшипникового узла: объем и dn-пороги
G: масса смазки, г; D: наружный диаметр подшипника, мм; B: ширина, мм.
Формула дает ориентировочную первичную закладку. Финальный объем зависит от конструкции корпуса, схемы подачи и требований производителя подшипника.
dm: средний диаметр, мм; n: частота вращения, об/мин.
| Тип подшипника | dn, мм·об/мин | Заполнение свободного объема | Ориентир по NLGI |
|---|---|---|---|
| Шариковый | до 150 000 | 30-40% | NLGI 2 |
| Шариковый | 150 000-300 000 | 20-30% | NLGI 2/1 |
| Шариковый | 300 000-500 000 | 15-25% | чаще NLGI 1 |
| Шариковый | свыше 500 000 | 10-20% | NLGI 1 или спецрешение |
| Роликовый | до 100 000 | 40-60% | NLGI 2 |
| Роликовый | 100 000-200 000 | 30-45% | NLGI 2/1 |
| Роликовый | свыше 200 000 | 20-35% | чаще NLGI 1 |
Это рабочие ориентиры на старте. Для высокоскоростных или прецизионных узлов приоритетны паспортные данные оборудования.

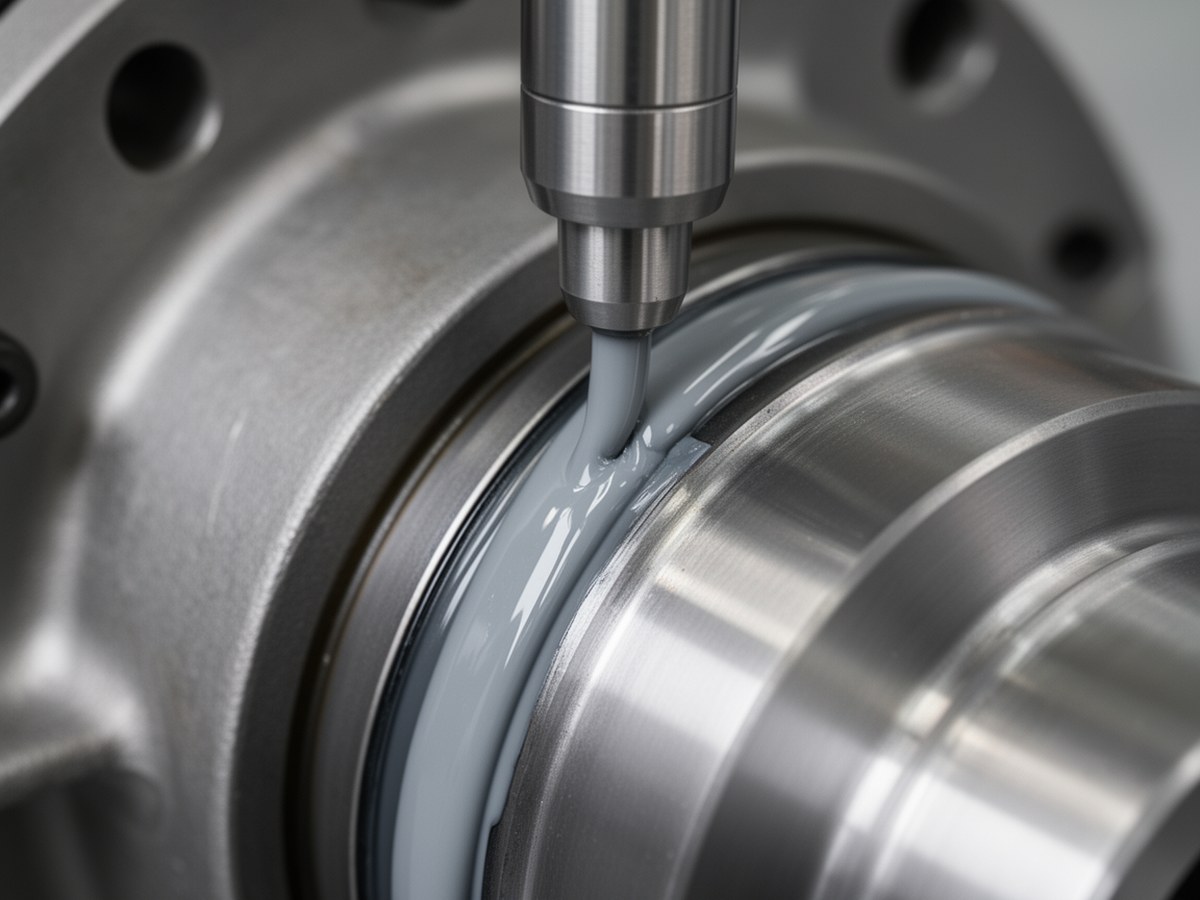

Дозированная заправка узла
Разместить перед таблицей dn-порогов, чтобы визуально связать расчет и практику внесения.
Совместимость и смешивание смазок
Совместимость оценивают по четырем уровням: загуститель, базовое масло, присадки и материалы узла.
| Пара загустителей | Предварительная оценка | Типовой риск |
|---|---|---|
| Литиевая + литиевая комплексная | Часто допустимо | Изменение консистенции |
| Литиевая + кальциевая | Ограниченно | Разжижение/загустение |
| Литиевая + полимочевинная | Часто нежелательно | Рост температуры, нестабильность |
| Полимочевинная + кальциевая комплексная | Низкая совместимость | Высокий риск отказа |
| Бентонитовая + большинство систем | Обычно несовместимо | Резкое ухудшение свойств |
Таблица не является разрешением на смешивание. Перед эксплуатацией нужен лабораторный или полевой тест смеси (например, проверка изменения пенетрации, отделения масла, стабильности при рабочей температуре и короткий стендовый прогон).
Что необходимо выполнить перед нанесением новой смазки
- Идентифицировать старый и новый продукт: загуститель, базовое масло, присадки.
- Удалить старую смазку из полостей, каналов и зоны уплотнений.
- Подобрать очиститель с учетом материалов узла.
- Проверить совместимость очистителя с NBR, FKM, EPDM и сепараторами (PA, PEEK) по паспорту материала или тесту на образце.
- Полностью удалить остатки растворителя и влагу.
- Проверить состояние уплотнений, посадочных поверхностей и отсутствие абразива.
- Подготовить объем закладки и зафиксировать базовые значения температуры и вибрации до пуска.
Очистка узла и выбор растворителя
| Материал | Типовой риск | Как действовать |
|---|---|---|
| NBR | Набухание в ряде углеводородных растворителей | Проверка по карте совместимости или тест на образце |
| FKM | Чувствительность к части кетонов и эфиров | Сверка с паспортом материала перед очисткой |
| EPDM | Слабая стойкость к минеральным углеводородам | Не применять «универсальные» агрессивные очистители без проверки |
| PA/PEEK сепараторы | Риск стресс-растрескивания | Короткий контакт, тест, затем полная сушка |
Бензин и аналогичные смеси нежелательны из-за пожарного риска и нестабильного воздействия на полимеры. WD-40 относится к проникающим влаговытесняющим составам и не заменяет рабочую смазку подшипника.
Переход на другой тип смазки: контроль после замены
- Заправьте узел расчетным объемом без переполнения.
- Выполните пуск и прогрев в штатном режиме.
- Измерьте температуру корпуса и вибрацию через 15-30 минут, затем через 2-4 часа и через 24 часа.
- На пробном интервале 10-20% от штатного ресурса фиксируйте тренд по сменам или ежедневно.
| Параметр | Тревожный признак | Действие |
|---|---|---|
| Температура | Устойчивый рост на 15-20°C выше исходного стабильного уровня | Проверка объема, вязкости, совместимости |
| Вибрация (RMS) | Рост более 25% относительно базовой линии | Осмотр узла, проверка смазки и состояния подшипника |
| Шум/утечки | Новый выраженный шум или выдавливание через уплотнение | Снижение нагрузки, диагностика, при необходимости перезаправка |
Если температура резко выросла после досмазывания
- Снизьте нагрузку или остановите узел.
- Проверьте переполнение и состояние уплотнений.
- Удалите избыток смазки, оцените совместимость с остатками старого продукта.
- Если тренд не нормализуется, выполните полную замену с очисткой и диагностикой подшипника.
Интервалы досмазывания и признаки деградации
t0: базовый интервал; KT, KL, KE: поправки на температуру, нагрузку и среду. В тяжелых условиях коэффициенты обычно меньше 1.
| Признак | Что вероятно происходит | Что проверить |
|---|---|---|
| Рост температуры | Переполнение, деградация или несовместимость | Объем, состояние смазки, режим работы |
| Рост шума/вибрации | Загрязнение, недостаточная масляная пленка | Чистота узла, интервал досмазывания |
| Разжижение или загустение | Химическая/механическая деградация | Полная замена и поиск причины |
| Потемнение, частицы, утечки | Окисление, абразив, проблемы герметичности | Уплотнения, источники загрязнения, сокращение интервала |
