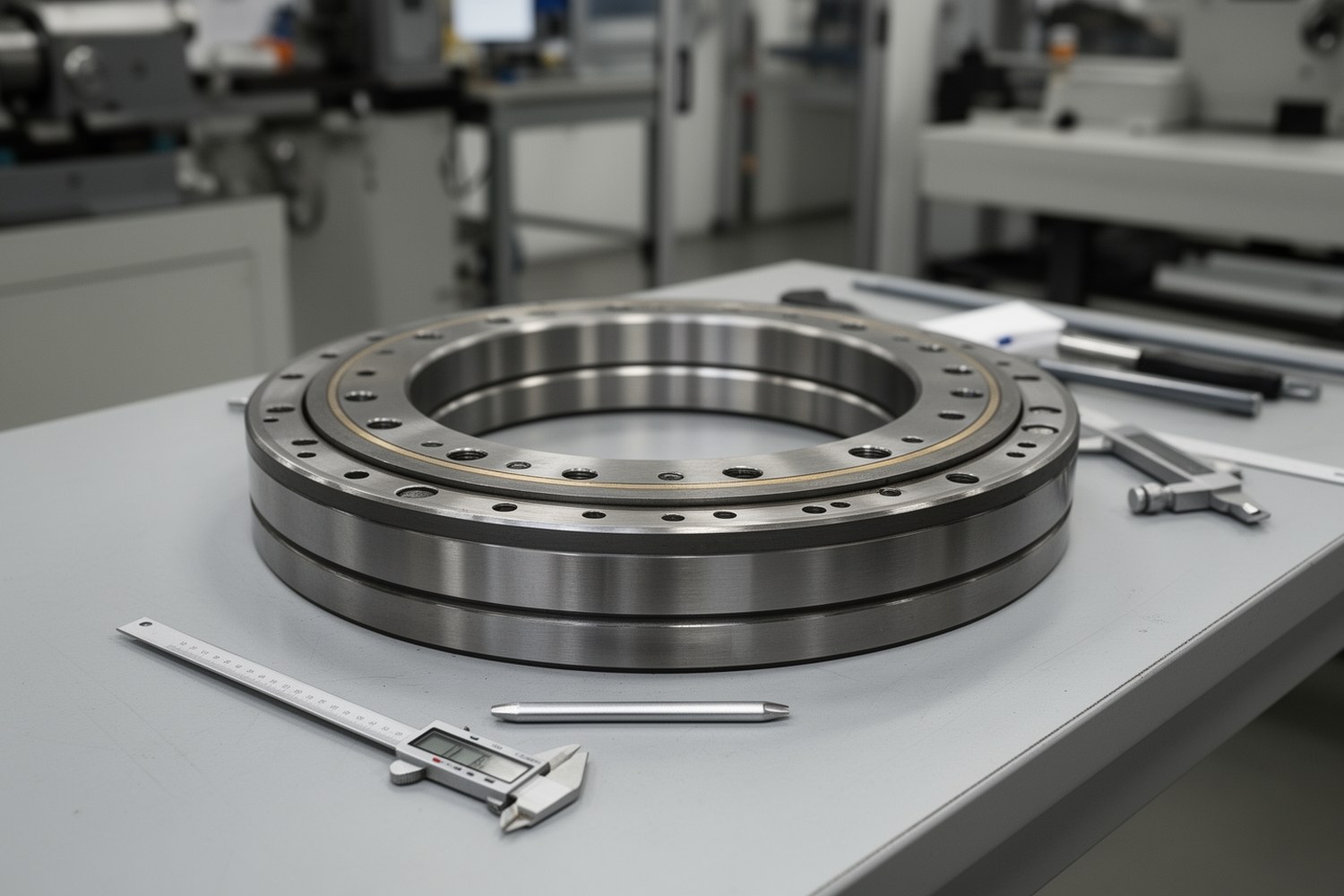

Смещение центра масс относительно оси вращения ОПУ рассматривают как источник моментной нагрузки. Если центр масс поворотной части, груза или рабочего органа не лежит на оси вращения, появляется эксцентриситет. Весовая сила действует с плечом и создает опрокидывающий момент, который перераспределяет нагрузку между телами качения, дорожками, крепежом и монтажными поверхностями.
- ОПУ (опорно-поворотное устройство) передает нагрузки между неподвижной и поворотной частями машины и одновременно обеспечивает вращение.
- Эксцентриситет ОПУ: расстояние от оси вращения до линии действия результирующей весовой нагрузки.
- Опрокидывающий момент растет при увеличении массы, вылета груза, положения стрелы, наклона машины или несимметричной компоновки.
Что означает смещение центра тяжести для ОПУ
В идеализированном случае результирующая весовая нагрузка проходит через ось вращения. Тогда ОПУ в основном воспринимает осевую силу, а тела качения нагружаются более равномерно. В реальной машине поворотная платформа, рабочий орган, груз, противовесы, гидрооборудование и навесные элементы редко расположены строго симметрично.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Когда центр масс смещен от оси вращения, появляется плечо силы. Это плечо называют эксцентриситетом. Даже при неизменной массе увеличение эксцентриситета повышает опрокидывающий момент ОПУ. Например, если плечо e увеличивается в 2 раза при той же массе, момент M также увеличивается в 2 раза.
Направление эксцентриситета и рабочее положение машины меняют наиболее нагруженную зону ОПУ. При повороте платформы, изменении вылета, работе на уклоне или торможении поворота опасной может становиться другая часть дорожек и другой сектор крепежных болтов.
Центр масс и центр тяжести в инженерной практике часто используют как близкие понятия для машин, работающих в поле тяжести Земли. Для расчета нагрузок на ОПУ важно не название точки, а положение линии действия результирующей силы относительно оси вращения.
Какие нагрузки воспринимает опорно-поворотное устройство
ОПУ работает при совместном нагружении. Ошибка возникает, когда узел проверяют только по массе или только по статической грузоподъемности. Для поворотных подшипников учитывают осевую нагрузку, радиальную нагрузку и опрокидывающий момент, а также динамические добавки от ускорений, торможений, ударов, ветра и наклона основания.
| Компонент нагрузки | Физический смысл | Что нагружает в узле |
|---|---|---|
| Осевая сила Fa | Сила вдоль оси вращения, обычно связанная с весом поворотной части и груза | Тела качения, дорожки качения, опорные поверхности |
| Радиальная сила Fr | Сила поперек оси вращения, возникающая от боковых воздействий, уклонов, тяговых и инерционных нагрузок | Боковые зоны дорожек; при перекосах и боковых воздействиях может дополнительно влиять на зацепление и крепление |
| Опрокидывающий момент M | Момент силы, стремящийся наклонить поворотную часть относительно расчетной плоскости ОПУ | Нагруженную зону дорожек, противоположную разгруженную зону, болты и монтажные фланцы |
| Приводной момент | Момент, необходимый для поворота конструкции с учетом трения, перекосов и внешних нагрузок | Зубчатый венец, редуктор, привод, крепление привода |
Как рассчитывают опрокидывающий момент ОПУ от эксцентриситета
Базовая связь между весовой нагрузкой, смещением центра тяжести и моментом описывается простой формулой. Она подходит для первичной оценки, но не заменяет расчет по каталогу производителя.
где F: весовая сила, Н; m: масса, кг; g ≈ 9,81 м/с².
где M: опрокидывающий момент, Н·м; F: результирующая сила, Н; e: эксцентриситет, м.
Если масса поворотной части или груза увеличивается, растет сила F. Если груз или центр масс смещаются дальше от оси вращения, растет плечо e. В обоих случаях увеличивается моментная нагрузка, а вместе с ней и неравномерность нагружения ОПУ.
Как смещение влияет на тела качения и дорожки
При центральной нагрузке тела качения условно делят осевую силу между собой. При наличии момента часть тел качения оказывается в более нагруженной зоне, а противоположная часть может разгружаться. Чем выше момент и чем ниже жесткость сопряженных конструкций, тем заметнее перекос распределения.
На практике распределение зависит от геометрии ОПУ, типа тел качения, числа рядов, предварительного зазора или натяга, жесткости фланцев, качества монтажных поверхностей и схемы затяжки болтов. Поэтому универсальная формула для точного распределения нагрузки по каждому шарику или ролику без данных производителя будет слишком грубой.
где Q_avg: ориентировочная средняя осевая нагрузка на одно тело качения, Н; Fa: осевая сила, Н; z: число тел качения. Это только иллюстрация среднего уровня нагрузки. При наличии опрокидывающего момента фактическая максимальная нагрузка в нагруженной зоне будет выше средней.
Увеличение контактных напряжений в локальной зоне может привести к ускоренному износу дорожек качения, вмятинам, усталостному выкрашиванию и росту люфта. Скорость развития дефектов зависит от режима работы, смазки, загрязнения, жесткости конструкции и запаса по расчетным нагрузкам.
Причины смещения центра тяжести
Смещение центра тяжести относительно оси вращения ОПУ может быть заложено в конструкцию, возникать в рабочем цикле или развиваться постепенно из-за износа и деформаций. Для диагностики эти причины лучше разделять, потому что меры коррекции будут разными.
| Группа причин | Типовые ситуации | Что проверять |
|---|---|---|
| Конструктивные | Асимметричная компоновка оборудования, консольная стрела, смещенный рабочий орган, неудачное расположение баков или приводов | Расчетную схему масс, положение центра масс в крайних положениях, наличие противовесов |
| Эксплуатационные | Переменный вылет груза, заполнение ковша, неравномерная загрузка платформы, поворот с ускорением, работа на уклоне | Фактические режимы, массу груза, радиус вылета, динамические коэффициенты, ограничения по паспорту машины |
| Деградационные | Износ дорожек, рост зазоров, деформация рамы, просадка монтажной плоскости, ослабление болтов, коррозия | Люфт ОПУ, момент затяжки, плоскостность фланцев, состояние смазки, следы перегрева и неравномерного износа |
Последствия для ресурса и работы узла
Смещение центра тяжести ОПУ не всегда сразу приводит к отказу, но меняет условия работы узла. При малом запасе по нагрузке, высоких циклических воздействиях или слабых монтажных поверхностях последствия проявляются быстрее.
| Последствие | Как проявляется | Почему связано с эксцентриситетом |
|---|---|---|
| Локальная перегрузка | На отдельных участках дорожек растут контактные напряжения, появляются вмятины или усталостные повреждения | Опрокидывающий момент переносит большую часть нагрузки в один сектор ОПУ |
| Рост люфта | Увеличиваются зазоры, ухудшается управляемость поворотной части | Неравномерный износ быстрее развивается в наиболее нагруженной зоне |
| Вибрации и шум | При повороте появляются неравномерный ход, шум, рывки или вибрации | Перекос нагрузки и дефекты дорожек нарушают стабильность качения |
| Снижение точности | Поворотная часть хуже удерживает заданное положение | Моментная нагрузка вызывает упругие деформации и рост зазоров |
| Увеличение момента сопротивления | Приводу требуется больший момент, растет нагрузка на редуктор и венец | Локальная перегрузка и перекос повышают сопротивление вращению |
| Риск для крепежа | Часть крепежных болтов ОПУ работает на повышенное растяжение, возможны ослабление и усталостные повреждения | Моментная нагрузка неравномерно нагружает болтовое соединение и фланцы |
Сочетания нагрузок в рабочих положениях
Опасным часто является не максимум одной силы, а конкретная комбинация Fa, Fr и M. Например, центральная статическая нагрузка может быть менее критичной, чем меньший груз на большем вылете при одновременном торможении поворота или работе на уклоне.
| Положение или режим | Что меняется | Что важно проверить |
|---|---|---|
| Центральная нагрузка | Эксцентриситет мал, преобладает осевая сила | Запас по Fa и равномерность опирания |
| Груз на вылете | Растет плечо e и опрокидывающий момент | Комбинацию Fa + M в наиболее нагруженном секторе |
| Работа на уклоне | Появляется дополнительная поперечная составляющая | Сочетание Fa, Fr и M с учетом направления наклона |
| Торможение поворота | Возникают инерционные и динамические добавки | Кратковременные пики нагрузки, крепеж, приводной момент |
Предварительный порядок инженерной оценки
Предварительная оценка нужна, чтобы понять уровень риска и подготовить данные для проверки по документации. Она не заменяет окончательный подбор ОПУ, но помогает выявить опасные режимы до детального расчета.
- Определить массу поворотной части, груза, рабочих органов, сменного оборудования и противовесов.
- Задать положения центра масс для основных и крайних рабочих конфигураций.
- Рассчитать эксцентриситет относительно оси вращения ОПУ и определить момент M = F × e.
- Учесть радиальную нагрузку, наклон основания, ускорения, торможение, ударные и ветровые воздействия, если они значимы для машины.
- Проверить не отдельные максимумы, а сочетания осевой силы, радиальной силы и момента в характерных рабочих положениях.
- Сопоставить расчетные комбинации нагрузок с допустимыми значениями, кривыми или расчетной программой производителя.
- Проверить крепежные болты: класс прочности, предварительную затяжку, схему нагружения, запас по растяжению и срезу.
- Оценить монтажные поверхности: плоскостность, жесткость, толщину фланцев, риск локального прогиба и перекоса.
| Исходные данные | Зачем нужны | Единицы |
|---|---|---|
| Масса поворотной части и груза | Для определения весовой силы | кг |
| Положение центра масс | Для расчета эксцентриситета и плеч моментов | м |
| Вылет рабочего органа | Для оценки крайних моментных режимов | м |
| Осевая и радиальная нагрузки | Для проверки комбинированного нагружения ОПУ | Н или кН |
| Динамический коэффициент или коэффициент режима | Для перехода от статической оценки к рабочей нагрузке с учетом ударов, циклов и ускорений | безразмерный коэффициент |
| Диаметр и тип ОПУ | Для сопоставления с предельными кривыми нагрузки | мм |
| Режим работы | Для учета цикличности, ударов, скорости и коэффициентов запаса | описание режима |
| Данные крепежа и фланцев | Для проверки болтов и монтажной жесткости | мм, Н·м, класс прочности |
Роль крепежных болтов и монтажных поверхностей
При моментной нагрузке крепежные болты ОПУ нагружаются неравномерно. В одном секторе болты могут получать повышенное растяжение, а в другом частично разгружаться. Если предварительная затяжка недостаточна или фланец недостаточно жесткий, соединение хуже передает момент и может получить микроперемещения.
Монтажная поверхность влияет на распределение нагрузки не меньше, чем само ОПУ. Нарушение плоскостности, локальный прогиб фланца, загрязнение посадочной поверхности или неравномерная затяжка создают дополнительный перекос. Поэтому при ремонте и диагностике проверяют не только люфт подшипника, но и состояние рамы, фланцев, болтовых отверстий и посадочных плоскостей.
Как снизить риск от смещения центра тяжести
Снизить влияние эксцентриситета можно на этапе компоновки, при модернизации машины или в эксплуатации. Выбор метода зависит от того, является смещение постоянным или меняется в рабочем цикле.
| Метод | Когда применим | Ограничения |
|---|---|---|
| Рациональная компоновка масс | При проектировании новой машины или поворотной платформы | Требует переработки конструкции и проверки всех рабочих положений |
| Противовес | Когда постоянное или предсказуемое смещение нужно уравновесить | Увеличивает общую массу и нагрузку на базовую машину |
| Ограничение вылета и скорости | Для опасных режимов с высокой моментной нагрузкой | Снижает доступный рабочий диапазон и производительность |
| Датчики и ограничители грузового момента | Для кранов, подъемной техники и машин с переменным вылетом | Требуют корректной настройки и не заменяют расчет прочности |
| Контроль крепежа | При эксплуатации, ремонте и после перегрузок | Не устраняет причину смещения, но снижает риск развития повреждений |
| Контроль люфта и смазки | Для раннего выявления износа и ухудшения условий качения | Требует регулярности и сопоставления с нормами производителя |
| Восстановление монтажных плоскостей | При перекосах, деформациях и неравномерной посадке ОПУ | Нужны измерения плоскостности и технологически корректный ремонт |
Упрощенное условие равновесия противовеса: m1 и r1, масса и плечо основной смещенной части; m2 и r2, масса и плечо противовеса. Формула применима только для предварительной оценки статического равновесия.
Диагностика в эксплуатации
Повышенное влияние эксцентриситета обычно проявляется не одним признаком, а совокупностью отклонений. Обратить внимание стоит на рост момента сопротивления повороту, неравномерный шум, рывки при старте, вибрации при смене направления, увеличение люфта, следы загрязненной или перегретой смазки, а также повторное ослабление крепежа после регламентной затяжки.
После перегрузки, ремонта рамы, замены ОПУ или изменения компоновки машины желательно повторно проверить затяжку крепежа, плоскостность посадочных поверхностей и фактический люфт. Для грузоподъемной техники и оборудования с высокими требованиями к точности такую проверку выполняют по регламенту производителя.
Ограничения упрощенного расчета
Формулы F = m × g и M = F × e показывают физическую связь между массой, эксцентриситетом и опрокидывающим моментом. Для реального подбора ОПУ этого недостаточно. Производители учитывают геометрию дорожек, тип тел качения, распределение нагрузки, жесткость сопряженных деталей, болтовое соединение, режим работы, ресурс, статический запас и динамические коэффициенты.
Окончательная проверка ОПУ должна выполняться по каталогам, стандартам, расчетным кривым и моделям конкретного производителя. Особенно это важно для грузоподъемной техники, машин с ударными нагрузками, поворотных узлов с высокими требованиями к точности, модернизации компоновки и оборудования, где отказ ОПУ влияет на безопасность.
