Снижение шума в высокоскоростных шарико-винтовых парах (ШВП) ведут по управляемому циклу: измерение baseline, локализация источника, поэтапные меры, повторная проверка. Ниже приведены диапазоны и формулы как инженерные оценки, с явными границами применимости.
Коротко главное
- Сравнивать эффекты в дБ и по частотам корректно только при сопоставимых DN, схеме опор, классе точности и нагрузке.
- В базовом протоколе измерений фиксируют класс приборов, параметры FFT, расстояние до микрофона и точки установки акселерометра.
- Преднатяг настраивают по шагам и оценивают сразу по трем критериям: шум, температура, жесткость.
- При retrofit сначала убирают ошибки соосности ШВП и направляющих, затем корректируют смазку и карту моментов затяжки опор.
- Единый критерий приемки: стабильное снижение шума в целевой полосе без перегрева и без потери точности.
Границы применимости численных оценок
Диапазоны в этой статье (дБ, Гц, вязкость, эффект мер) обычно относятся к промышленным ШВП осей ЧПУ при сопоставимых условиях: класс точности C3-C7, исправные опоры, стабильная нагрузка, корректный монтаж, рабочий диапазон DN без перегрева. Переносить эти значения на другой типоразмер или схему опор можно только после собственного baseline.
| Параметр | Что фиксировать перед сравнением | Почему важно |
|---|---|---|
| DN = d·n | Диаметр винта d (мм), обороты n (об/мин) | Определяет пределы по смазке, нагреву и устойчивости циркуляции |
| Класс точности | C3/C5/C7 и фактический люфт | Влияет на базовый уровень шума качения |
| Схема опор | Фиксированная-опорная, фиксированная-плавающая и т.д. | Сдвигает резонансные зоны и критическую скорость винта |
| Режим нагрузки | Холостой/номинальный/рабочий | Меняет спектр и вклад структурного шума |
Классификация источников шума и спектральные признаки
| Тип шума | Типично, Гц | Признак | Частая причина |
|---|---|---|---|
| Структурный | 50-500 | Рост виброскорости на опорах | Соосность, крепеж, жесткость базы |
| Шум качения | 500-5000 | Широкополосный рост с нагрузкой | Микрогеометрия, пленка смазки |
| Циркуляционный | 1000-8000 | Узкие пики, кратные обороту | Дефекты рециркуляции, загрязнение |
| Резонансное усиление | По системе | Резкий пик на узкой полосе | Совпадение возбуждения и собственной частоты |
| Аэродинамический | 3000-15000 | Рост ВЧ-части на больших оборотах | Избыток смазки, экраны, высокий DN |
Пути генерации шума

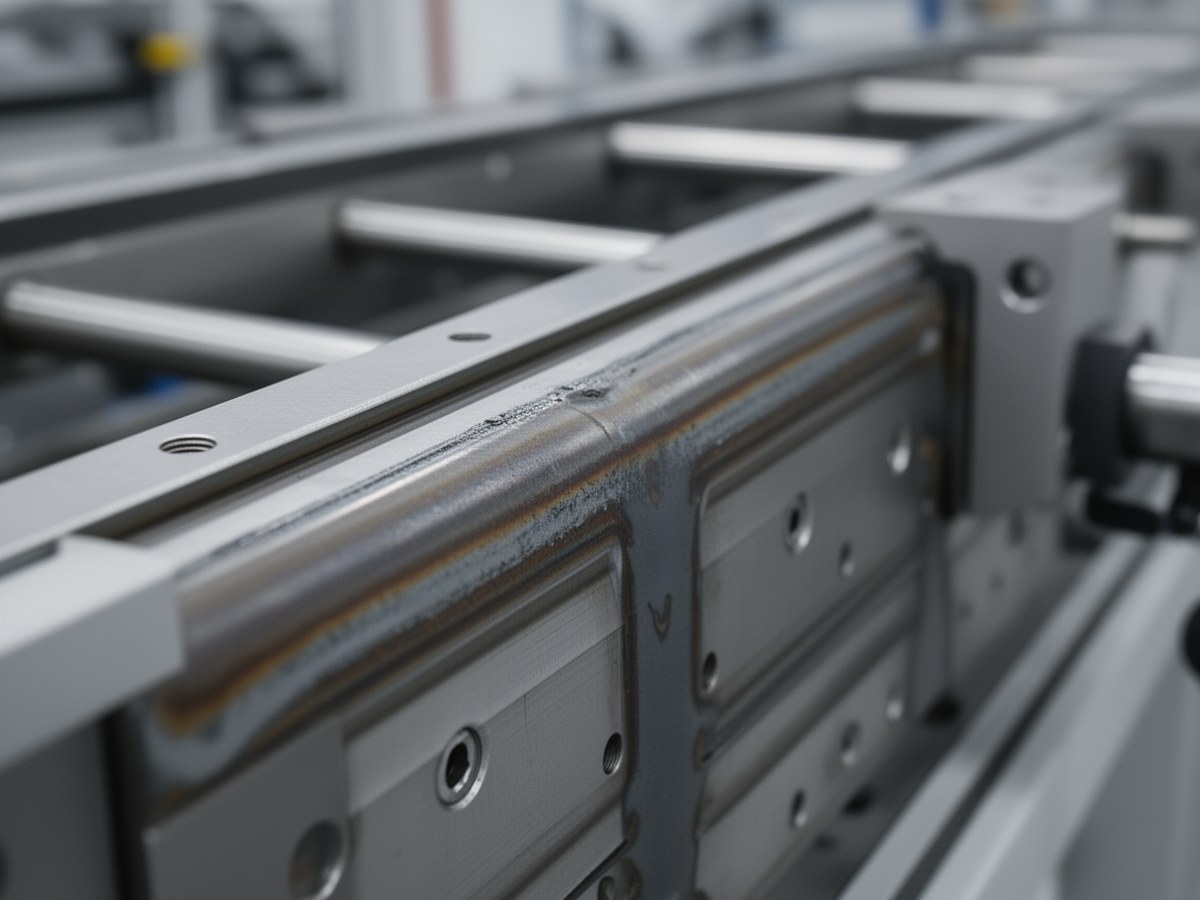

Схема помогает связать тип шума с местом его возникновения в узле.
Стандартизированный протокол вибродиагностики ШВП
- Шумомер: класс 1 или 2, взвешивание A и линейное (Z), калибровка до и после серии.
- Микрофон: 0,3-1,0 м от узла, фиксированное положение и высота для всех прогонов.
- Акселерометр: на корпус гайки, передней и задней опоре, жесткое крепление (шпилька или магнит с проверкой повторяемости).
- FFT: окно Хэннинга, 1600-6400 линий, частотный диапазон не уже 0-10 кГц, запись 10-20 с, не менее 3 повторов на режим.
- Метрики: SPL (дБ), спектр, виброскорость RMS (мм/с), температура гайки/опор (°C).
Шаблон режимов: холостой ход, номинальная скорость без резания, рабочая осевая нагрузка. Для сравнения «до/после» сохраняют одинаковые обороты, подачу смазки, карту моментов затяжки опор и температуру окружения.
Формулы и ограничения моделей
d: диаметр винта (мм), n: обороты (об/мин). Формула используется для первичной классификации высокоскоростного режима.
Частота вращения винта, Гц.
p: ход винта (м/об), lrec: эффективная длина пути одного события рециркуляции (м). Модель подходит для оценки пиков рециркуляции в установившемся режиме, но не для точного прогноза амплитуды.
P: контактная нагрузка (Н), E': приведенный модуль (Па), R: приведенный радиус кривизны (м), C: коэффициент геометрии контакта. Это локальная герцева оценка для упругого контакта без учета микроскольжения, нагрева и загрязнения.
Преднатяг: практический алгоритм выбора
- Зафиксировать baseline по шуму, виброскорости и температуре на 2-3 скоростях.
- Проверить соосность ШВП и направляющих, исключить ошибки муфты и крепежа.
- Задать стартовый преднатяг по документации узла и выполнить короткую обкатку.
- Изменять преднатяг малыми шагами, после каждого шага повторять один и тот же измерительный цикл.
- Остановиться в точке, где дальнейшее увеличение преднатяга уже не дает заметного снижения шума, но ускоряет рост температуры или ВЧ-спектра.
Признаки перегруза преднатягом: устойчивый рост температуры после прогрева, рост высокочастотного шума качения, увеличение потребляемого момента, ухудшение плавности хода. В этом случае возвращаются на шаг назад и перепроверяют смазку.
Матрица retrofit: эффект, стоимость, риск и когда не применять
| Метод | Эффект, дБ | Стоимость/сложность | Риск | Когда НЕ применять |
|---|---|---|---|---|
| Юстировка соосности ШВП и направляющих | 2-6 | Низкая/средняя | Низкий | Если геометрия базы не проверена измерительно |
| Карта моментов затяжки опор | 1-4 | Низкая | Низкий | Если неизвестен допуск по подшипникам опор |
| Коррекция смазки (тип/подача/чистота) | 2-5 | Низкая/средняя | Средний | При неустраненных монтажных перекосах |
| Настройка преднатяга по алгоритму | 1-5 | Средняя | Средний/высокий | При нестабильной температуре узла |
| Локальное демпфирование корпуса | 2-6 | Средняя | Средний | Если проблема в циркуляции, а не в структуре |
| Переработка рециркуляции | 3-7 | Высокая | Высокий | Без подтвержденных пиков рециркуляции |
| Изменение профиля дорожек/покрытий | 2-6 | Высокая | Высокий | Для срочного ремонта с минимальным простоем |
Критическая скорость винта и резонансные зоны длинных осей
Для длинных винтов шум часто связан не с самой гайкой, а с приближением к критической скорости винта. При росте оборотов увеличиваются изгибные колебания, и узел входит в резонансные зоны. На практике это проверяют скоростным прогоном с фиксацией пиков SPL и виброскорости на опорах. Если пик возникает в узком диапазоне оборотов, рабочий режим уводят из этой зоны или меняют схему опор и жесткость.
Влияние привода как внешнего источника акустики
Шум узла может усиливаться параметрами сервоуправления: ripple момента, завышенные коэффициенты контура, колебания при реверсе. Если спектральные пики синхронны с частотами управления, сначала корректируют сервонастройку, потом повторяют диагностику ШВП.
Карта монтажных дефектов и акустических проявлений
| Дефект | Спектральный признак | Корректировка |
|---|---|---|
| Несоосность винта и направляющих | Рост НЧ 50-500 Гц, вибрация опор | Повторная юстировка, контроль биения |
| Перекос гайки | Широкополосный рост 0,5-5 кГц | Выравнивание посадок и плоскостей |
| Нарушена карта затяжки опор | Локальные пики на отдельных оборотах | Перезатяжка по последовательности и моменту |
| Дефект рециркуляции | Периодические пики 1-8 кГц, кратные frot | Очистка, проверка канала, ремонт рециркуляции |
Короткие кейсы
- Симптом: пик 2,4 кГц и рост после прогрева. Мера: уменьшение преднатяга на один шаг и корректировка подачи смазки. Результат: минус 3 дБ в целевой полосе, температура стабилизирована.
- Симптом: выраженный НЧ-шум и вибрация опор. Мера: восстановление соосности ШВП и направляющих, карта моментов затяжки опор. Результат: минус 4 дБ, снижение виброскорости на опорах.
Единый критерий приемки после обкатки
PASS: подтверждено снижение шума в целевой полосе, нет роста виброскорости после прогрева, температура в допустимом диапазоне, точность и повторяемость сохранены. FAIL: есть акустический выигрыш, но наблюдается перегрев, новые резонансные пики или ухудшение точности.
