Вибрации в узле ШВП (шарико-винтовой пары) снижают поэтапно: сначала локализуют источник, затем проверяют запас до резонанса и после этого корректируют механику и параметры движения. Такой порядок уменьшает риск ошибочных настроек.
Коротко главное
- Диагностику вибрации ШВП удобно вести по цепочке: симптом, спектр, проверка, корректирующее действие.
- Рабочий ориентир по запасу: S_r = n_work/n_cr,1 обычно держат не выше 0,7-0,8.
- Предварительный натяг ШВП задают по каталогу конкретной гайки и подтверждают измерениями момента, температуры и вибрации.
Что считать вибрацией в системе с ШВП
Осевая вибрация влияет на повторяемость позиционирования. Радиальная связана с поперечными колебаниями винта и опор. Крутильная проявляется рывками при реверсе и интерполяции.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Контролируемые показатели: RMS виброскорости (мм/с), виброускорение (м/с²), спектр (Гц), ошибка позиционирования (мкм), температура гайки и опор (°C).
Источники возбуждения и как их отличать
| Источник | Частотная подпись | Типичный признак |
|---|---|---|
| Геометрия винта/гайки | 1× вращения и гармоники | Пики растут вместе со скоростью |
| Несоосность ШВП и муфты | 1× и 2× | Рост радиальной компоненты, нагрев опор |
| Циркуляция шариков | Сотни–тысячи Гц | Высокочастотный шум, узкие пики |
| Податливость опор/рамы | Узкие зоны по оборотам | Резкий всплеск в ограниченном диапазоне |
| Внешние возмущения | Не связаны с кинематикой оси | Пики сохраняются при смене режима оси |
Источник возбуждения и резонанс ШВП не тождественны: первый создает периодическую силу, второй усиливает отклик системы.
Расчётные критерии перед выбором мер
1) Частота 1× вращения
f1 = n / 60
Где: f1, Гц; n, об/мин.
Единицы: SI, кроме n (об/мин).
Допущения: равномерное вращение, без проскальзывания.
2) Гармоники кинематической периодики
flead,m = m · n / 60, m = 1, 2, 3…
Где: flead,m, Гц; m, номер гармоники; n, об/мин.
Единицы: SI, кроме n (об/мин).
Допущения: периодическая погрешность шага и профиля выражена в спектре.
3) Оценка частот циркуляции шариков
fball ≈ (n / 60) · Nc
Где: fball, Гц; Nc, эффективное число циклов циркуляции (по конструкции гайки).
Единицы: SI, кроме n (об/мин).
Допущения: приближение первого порядка; Nc берут из каталога производителя.
4) Критическая скорость винта ШВП (1-я изгибная форма)
ωcr,1 = β1² · √(E·I/(ρ·A)) / L²ncr,1 = (60/(2π)) · ωcr,1
Где (SI): ωcr,1, рад/с; ncr,1, об/мин; E, Па; I, м⁴; ρ, кг/м³; A, м²; L, м; β1, коэффициент граничных условий.
Типовые β1: Fixed-Free 1,875; Fixed-Supported (эквивалент fixed-pinned) 3,927; Fixed-Fixed 4,730.
Допущения: однородный вал, малые прогибы, без добавочных масс, без осевого сжатия, линейная модель опор.
По применимости: форма ncr = K·d/L² допустима только с K из того же каталога, для той же схемы опор, материала и системы единиц. Перенос K между конфигурациями приводит к ошибке.
5) Запас до резонанса
Sr = nwork / ncr,1
Где: Sr, безразмерная величина; nwork и ncr,1, об/мин.
Практический ориентир: Sr ≤ 0,7 обычно безопасно; 0,7–0,8 требует контроля трендов; Sr > 0,8, повышенный риск резонанса.

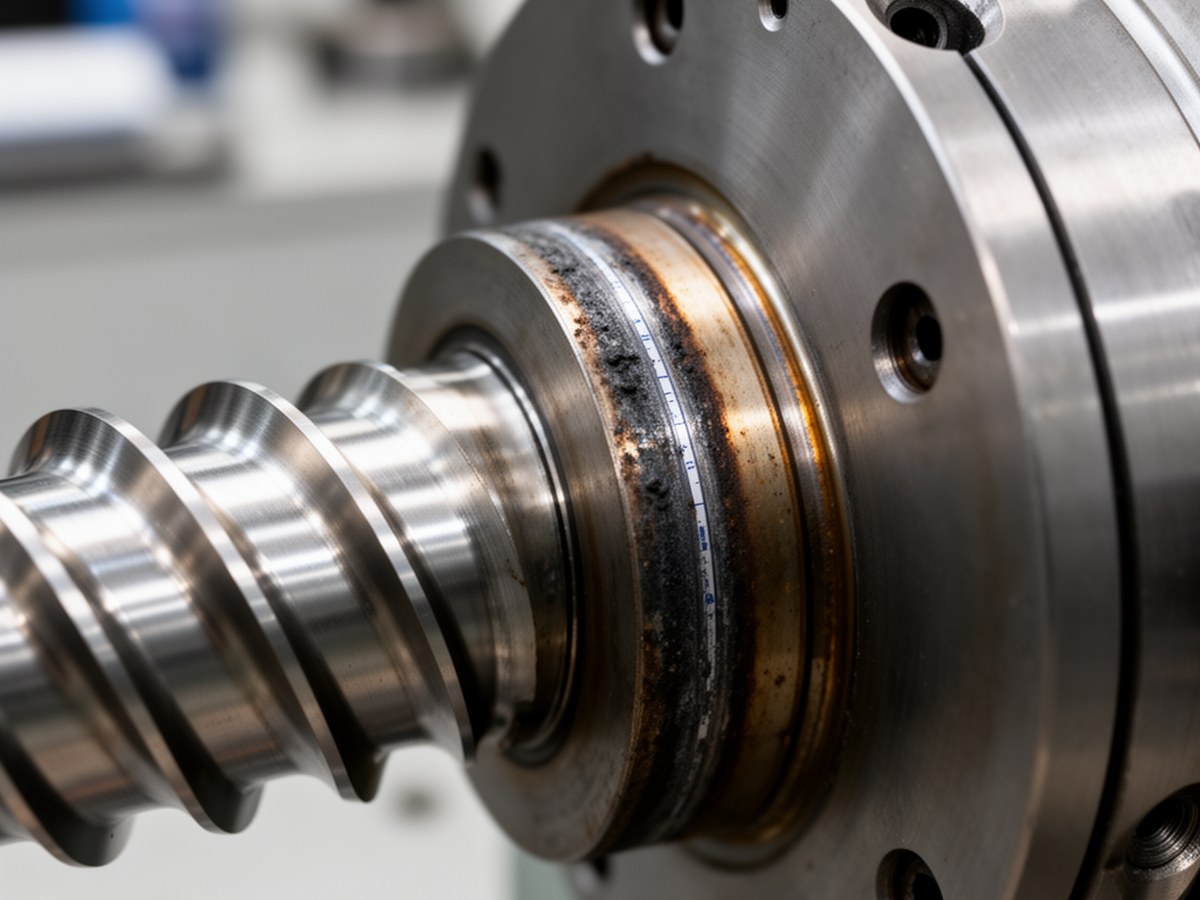

Рабочая и критическая скорость
Разместить рядом с формулой S_r для быстрой оценки риска резонанса.
Проектирование: как уменьшить вибрацию заранее
| Схема опор | Плюс | Ограничение |
|---|---|---|
| Fixed-Fixed | Высокая осевая/радиальная жесткость, выше ncr | Чувствительность к тепловому удлинению |
| Fixed-Supported | Компромисс жесткости и термокомпенсации | Ниже ncr, чем у Fixed-Fixed |
| Fixed-Free | Простая теплокомпенсация | Выше риск радиальных колебаний на длинных винтах |
Предварительный натяг ШВП: стартовые диапазоны
| Режим | Ориентир натяга от динамической грузоподъемности C, % | Комментарий |
|---|---|---|
| Точность выше средней, умеренная скорость | 5–8% | Меньше люфт, выше трение |
| Высокая скорость, приоритет ресурса | 2–5% | Ниже нагрев, меньше запас по микролюфту |
| Повышенная нагрузка | 6–10% | Нужен строгий контроль смазки и температуры |
Диапазоны ориентировочные. Фактический предварительный натяг ШВП выбирают только по каталогу конкретного производителя с учетом типа гайки, класса точности, DN-режима и теплового цикла.
Наладка: 5 шагов за 15 минут
- Проверить несоосность ШВП, муфты, двигателя и опор.
- Снять базовый спектр вхолостую и под рабочей нагрузкой.
- Построить карту «скорость–амплитуда», отметить резонансные зоны.
- Раздельно проверить натяг гайки и преднатяг опорных подшипников.
- После механических правок скорректировать ускорение/jerk и повторить замеры.
Частый кейс: при двухосевой интерполяции есть вибрация, при одноосевом ходе ее нет. Проверяют по порядку: синхронизацию контуров двух осей, крутильный отклик привода, локальную моду рамы, затем саму ШВП. Это снижает риск ложного вывода о «дефекте винта».
Эксплуатация и ТО: пороги по трендам
| Показатель | Наблюдать | Вмешиваться | Останавливать |
|---|---|---|---|
| RMS виброскорости | +15…25% к базе | >25…40% или рост 3 цикла подряд | >50% или резкая потеря точности |
| Температура гайки/опор | +5…10 °C к штатному циклу | +10…15 °C | >+15 °C после прогрева |
| Повторяемость позиционирования | ухудшение 10…20% | >20…30% | выход за допуск процесса |
Пороги применяют только при стабильной базовой линии, неизменном цикле и одинаковых точках измерения.
Демпфирование: пассивное, полуактивное, активное
| Подход | Когда применять | Эффект | Сложность |
|---|---|---|---|
| Пассивное | Типовые режимы, нужен быстрый результат | Средний, устойчивый | Низкая–средняя |
| Полуактивное | Часто меняющиеся режимы | Средне-высокий | Средняя |
| Активное | Прецизионные системы с высокой ценой ошибки | Высокий | Высокая |
Приоритизация мер по эффекту и ресурсу
| Мера | Ожидаемый эффект | Стоимость/срок | Влияние на ресурс |
|---|---|---|---|
| Устранение несоосности ШВП | Высокий | Низкая / быстро | Положительное |
| Коррекция натяга гайки и преднатяга опор | Средне-высокий | Низкая / быстро | Положительное при корректных значениях |
| Смена схемы опор, уменьшение L | Высокий | Средняя–высокая / дольше | Положительное |
| Пассивные демпферы | Средний | Средняя | Нейтральное |
| Активное демпфирование | Высокий | Высокая / дольше | Зависит от настройки |
Ограничения формул и типичные ошибки
- Нельзя переносить коэффициенты из чужой схемы опор в свой расчет.
- Нельзя сравнивать тренды без одинаковых точек и режимов измерения.
- Избыточный натяг часто маскирует люфт, но ускоряет нагрев и износ.
- При Fixed-Fixed нужно учитывать тепловой дрейф на длинных циклах.
Снижение вибраций обычно одновременно улучшает ресурс и энергоэффективность: уменьшаются потери на трение, рабочая температура и риск усталостных повреждений.
