В машиностроении стандартные элементы цепных передач часто не справляются с особыми требованиями к кинематике, нагрузкам или защите от коррозии. Для таких задач проектируют специальные звездочки и нестандартные звездочки, их геометрию, материалы и крепеж подбирают под конкретные условия.
- Кинематическая адаптация: компенсация несоосности и изменение межосевых расстояний.
- Стойкость к средам: применение полимеров и легированных сталей.
- Улучшенная фиксация: отказ от шпоночных пазов в пользу фрикционных соединений.
Классификация специальных и нестандартных звездочек
Конструкция звездочек зависит от типа нагрузки и расположения валов.

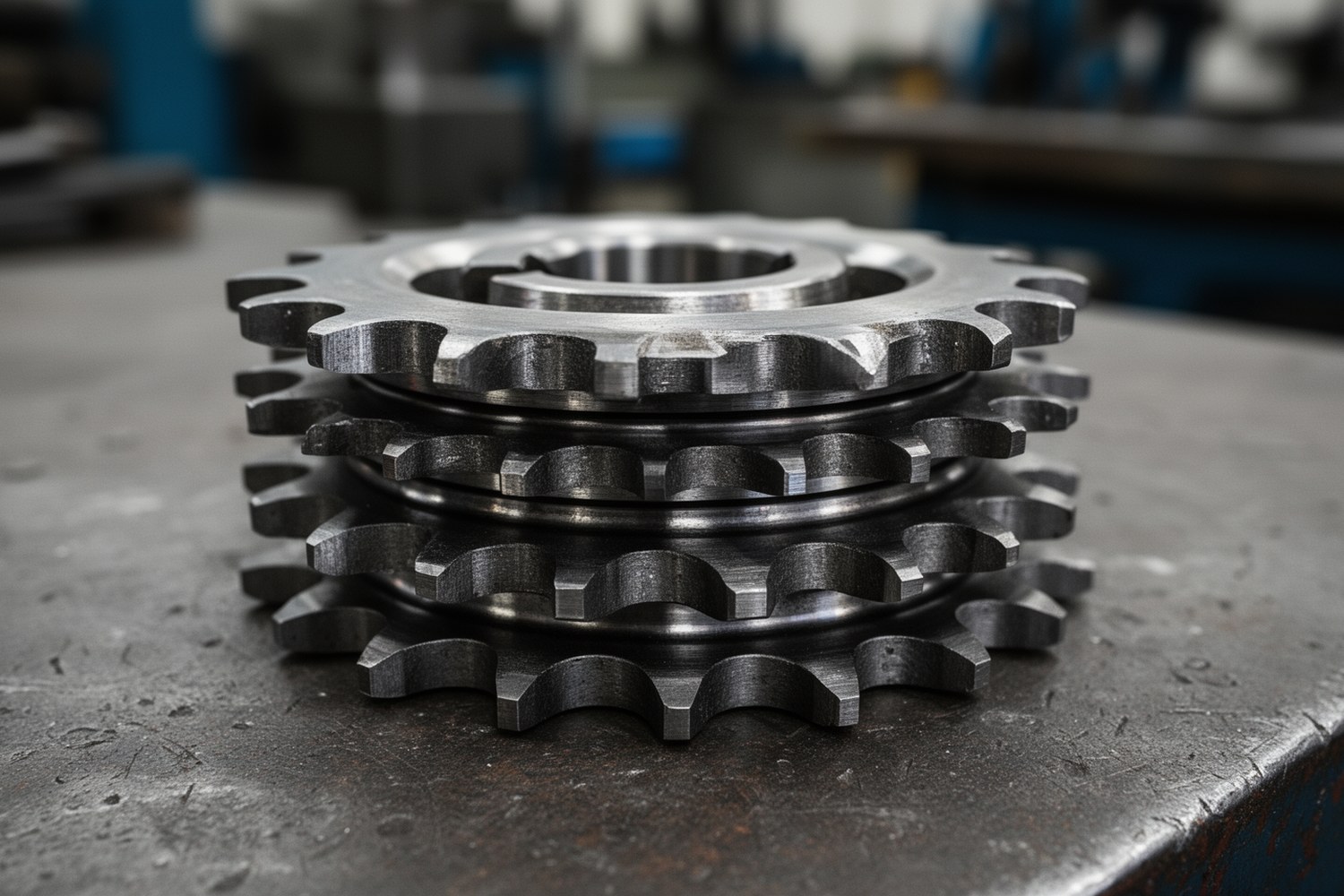

Многорядные звездочки
Это единый блок из нескольких параллельных зубчатых венцов. Многорядные звездочки (от 2 до 4 и более рядов) кратно увеличивают передаваемый крутящий момент, не меняя радиальные габариты передачи. Работают в тяжелом машиностроении и горнодобывающем оборудовании.
Звездочки со смещенной ступицей
Нужны для механизмов со смещенными осями. Асимметричная ступица компенсирует несоосность валов без дополнительных промежуточных опор.
Звездочки с асимметричным профилем
Рабочий профиль зуба получает меньший угол давления, чем нерабочий. Это снижает контактные напряжения и износ при высоких однонаправленных нагрузках.
Материалы и термическая обработка
Материал подбирают с учетом среды, скорости вращения и типа нагрузок. В пищевой и химической промышленности востребованы нержавеющие стали и инженерные пластики.
| Материал | Твердость / Термообработка | Область применения и особенности |
|---|---|---|
| Полиамид (PA6), Полиацеталь (POM) | Без термообработки | Пищевая промышленность, конвейеры. Низкий уровень шума, работа без смазки. |
| Нержавеющая сталь AISI 304 / 316 | Без термообработки / Поверхностное упрочнение | Химическая и фармацевтическая отрасли. Высокая стойкость к агрессивным средам. |
| Сталь 45, 40Х | Закалка ТВЧ (45–50 HRC) | Общепромышленные приводы со средними и повышенными нагрузками. |
| Сталь 12ХН3А, 20ХН3А | Цементация и закалка (58–62 HRC) | Экстремальные ударные нагрузки, абразивный износ (горная техника, металлургия). |
Конструктивные особенности и способы фиксации
У традиционного шпоночного соединения есть недостаток: паз работает как концентратор напряжений. В тяжелонагруженных узлах используют другие методы фиксации.
- Втулки Taper Lock: коническая разрезная втулка при затяжке винтов плотно обжимает вал. Дает точное центрирование, быстрый монтаж и демонтаж без съемников.
- Бесшпоночные зажимные муфты (Shrink Discs): передают крутящий момент только за счет трения при радиальном сжатии ступицы. Подходят для реверсивных и ударных нагрузок, поскольку исключают люфт.
Внимание: при монтаже бесшпоночных муфт поверхности вала и отверстия ступицы нужно очистить от смазки (если производитель не указал иное). Коэффициент трения здесь критичен для надежности соединения.

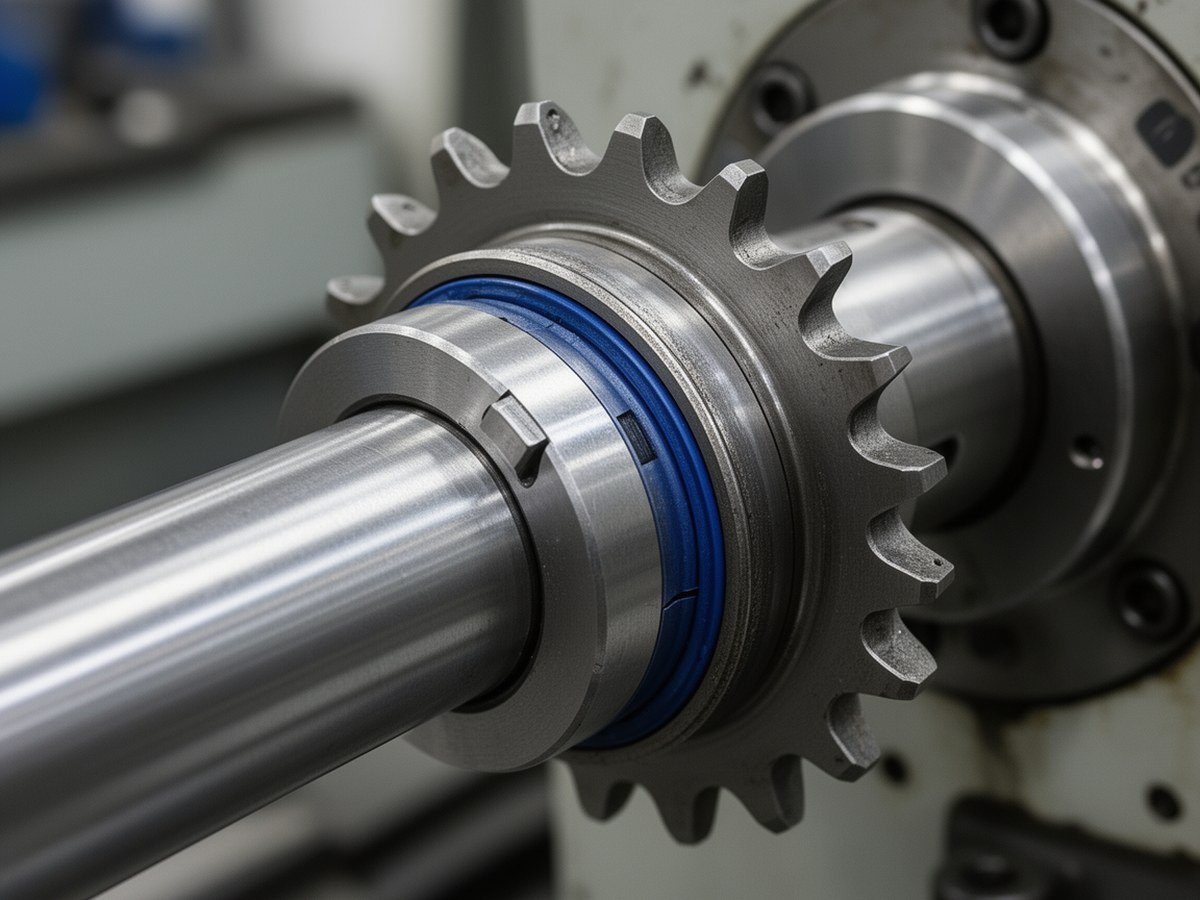

Монтаж с помощью конических втулок
Современные методы фиксации исключают люфт и упрощают обслуживание.
Инженерный расчет параметров
При проектировании нестандартных звездочек необходимо точно определить усилия и проверить зубья на прочность.
Расчет крутящего момента
Крутящий момент на валу звездочки считают по формуле:
Где:
M, крутящий момент (Н·м);
P, передаваемая мощность (кВт);
n, частота вращения вала (об/мин).
Проверочный расчет зубьев на изгибную прочность
При высоких нагрузках зуб проверяют на изгиб у основания:
Где:
σF, расчетное напряжение изгиба (МПа);
Ft, окружное усилие в цепи (Н);
KA, коэффициент эксплуатации (учитывает динамичность нагрузки);
b, ширина зуба (мм);
m, модуль или шаг цепи, приведенный к расчетному сечению (мм);
[σF], допускаемое напряжение изгиба для выбранного материала (МПа).
Требования к монтажу и допускам
Срок службы цепной передачи зависит от точности установки звездочек. Несоосность ведет к неравномерному износу зубьев и разрушению шарниров.
| Диаметр вала, мм | Рекомендуемый момент затяжки (Taper Lock), Н·м | Допуск соосности валов, мм |
|---|---|---|
| 20 – 30 | 50 – 70 | 0.05 |
| 31 – 50 | 90 – 120 | 0.08 |
| 51 – 80 | 150 – 200 | 0.12 |
Для контроля соосности при монтаже многорядных и тяжелонагруженных передач применяют лазерные системы центровки с точностью до 0.01 мм.
