Коротко главное
- Разница между шагом (P) и ходом (Ph) в многозаходных винтах
- Антифрикционные бронзы и полиацеталь (POM) для точного позиционирования гаек
- Пружинные, цанговые и жесткие механизмы выборки люфта
- Левые резьбы (LH) для центрирующих тисков и встречного движения
Трапецеидальные передачи специального исполнения работают в узлах машин и механизмов, где стандартные детали не дают нужной точности позиционирования, скорости перемещения или специфической кинематики. К таким модификациям относятся прецизионные, многозаходные, безлюфтовые варианты и передачи с левым направлением винтовой линии.
Общие положения и стандарты
Проектирование и изготовление специальных трапецеидальных винтов и гаек опирается на государственные и международные стандарты. Базовые профили и допуски однозаходных передач определяет ГОСТ 9484-81 и его европейский аналог DIN 103. Для многозаходных передач действует ГОСТ 24737-81. Он устанавливает нормы взаимозаменяемости, номинальные диаметры, шаги и ходы.
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
LOCTITE LB 8009, 510 г13 000 ₽ Без НДС
LOCTITE LB 8008, 454 г5 950 ₽ Без НДС
KLUBER Microlube GB 00, 1 кг8 950 ₽ Без НДС
LOCTITE LB 8013, 454 г6 200 ₽ Без НДС
KLUBER Syntheso GLEP 1, 1 кг17 950 ₽ Без НДС
Несмотря на стандартизацию базовых параметров, специальные исполнения часто требуют индивидуального подбора допусков, материалов и методов компенсации износа. Из-за этого их редко можно найти в общепромышленных каталогах.
Прецизионные передачи
Прецизионные трапецеидальные винты и гайки отличаются жесткими допусками на геометрию профиля и шаг резьбы, а также низкой шероховатостью рабочих поверхностей. Для плавного хода и снижения износа здесь применяют специализированные материалы. Чаще всего это антифрикционные оловянные и алюминиевые бронзы (БрОФ10-1, БрАЖ9-4) или инженерные пластики вроде полиацеталя (POM), который обладает низким коэффициентом трения и высокой размерной стабильностью.
| Параметр | Стандартное исполнение | Прецизионное исполнение |
|---|---|---|
| Допуск на шаг резьбы (на 300 мм) | ±0,05 мм | ±0,02 мм |
| Радиальное биение | 0,03 мм | 0,01 мм |
| Отклонение профиля резьбы | ≤ 0,020 мм | ≤ 0,008 мм |
| Шероховатость поверхности (Ra) | 1,6 мкм | ≤ 0,4 мкм |
Многозаходные винты
Многозаходные трапецеидальные передачи увеличивают линейную скорость перемещения гайки при сохранении номинальной частоты вращения винта. На цилиндрической поверхности такого винта нарезано несколько параллельных винтовых линий.
Важно: при расчете многозаходных передач необходимо строго разделять шаг резьбы (P) и ход резьбы (Ph). Шаг обозначает расстояние между соседними витками. Ход показывает расстояние, на которое перемещается гайка за один полный оборот винта.
Расчет хода многозаходной резьбы выполняется по формуле:
В этой формуле n обозначает число заходов, а P является шагом резьбы.
Увеличение числа заходов приводит к росту угла подъема винтовой линии (ψ), который рассчитывается так:
Здесь d2 обозначает средний диаметр резьбы. Увеличение угла подъема напрямую влияет на расчетный КПД передачи (η):
Значение ρ' соответствует приведенному углу трения.
| Количество заходов (n) | Ход резьбы (Ph) | Расчетный КПД передачи (ориентировочно) | Свойство самоторможения |
|---|---|---|---|
| 1 | 1 × P | 0,30 - 0,40 | Обеспечивается |
| 2 | 2 × P | 0,45 - 0,50 | Частично обеспечивается |
| 3 | 3 × P | 0,48 - 0,52 | Отсутствует |
| 4 | 4 × P | 0,50 - 0,55 | Отсутствует |

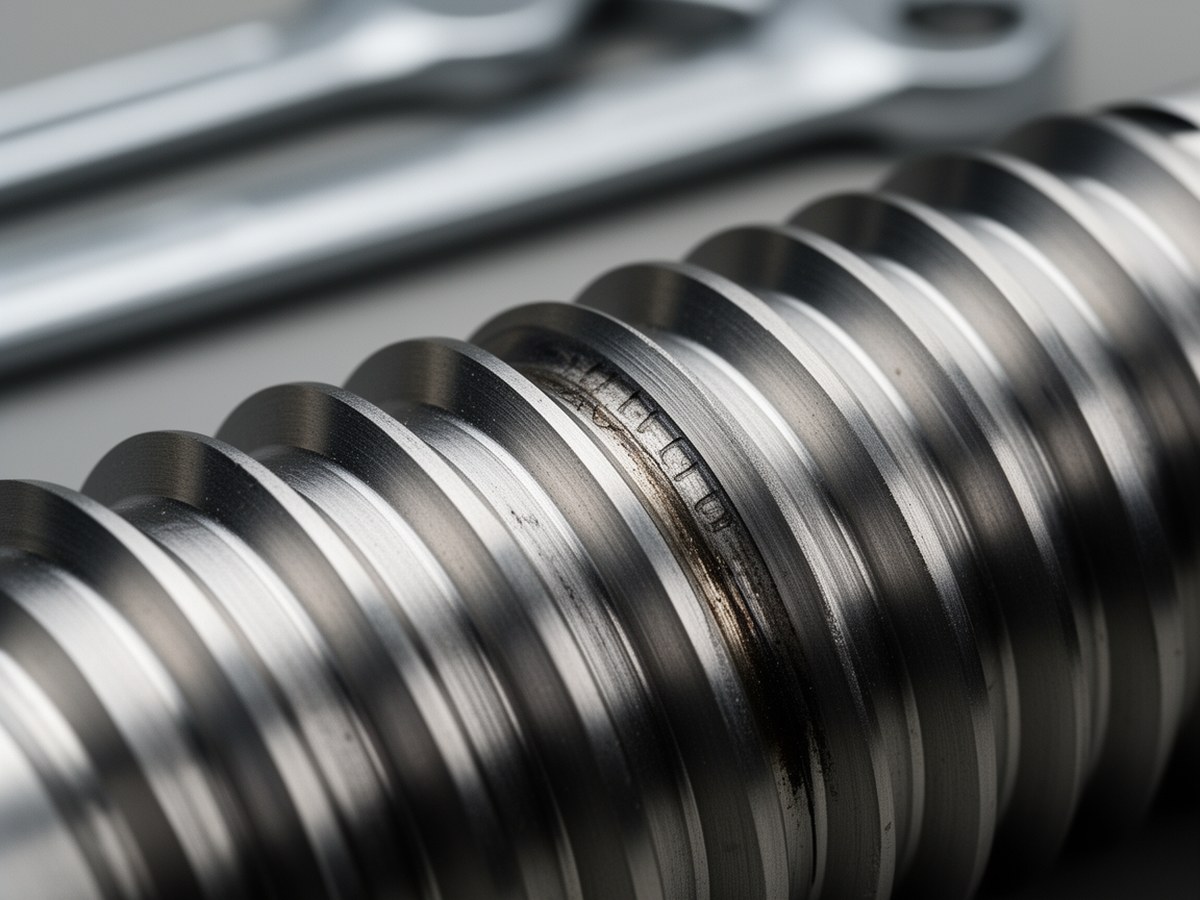

Многозаходная резьба
Визуальное отличие многозаходной резьбы.
Специальные гайки: разъемные и безлюфтовые
В процессе эксплуатации трапецеидальной передачи происходит естественный износ витков. Это приводит к увеличению осевого зазора (люфта). Проблему решают специальные конструкции гаек.
Разъемные гайки
Они состоят из двух половин с продольным или радиальным разъемом. Зазор регулируется путем стягивания половин винтами. Диапазон компенсации обычно составляет от 0,2 до 0,5 мм.
Безлюфтовые гайки
Обеспечивают автоматическую или ручную выборку люфта. Конструктивно это две полугайки с осевым натягом между ними. Осевой зазор в таких узлах не превышает 0,02 мм.
Механизмы выборки люфта делятся на три типа:
- Пружинные. Натяг создается тарельчатыми или витыми пружинами. Они постоянно выбирают износ, но снижают жесткость узла при реверсивных нагрузках.
- Цанговые. Гайка имеет прорези и обжимается внешней регулировочной втулкой.
- С жесткой фиксацией. Две полугайки раздвигаются или сдвигаются резьбовой вставкой и жестко контрятся. Этот вариант обладает максимальной осевой жесткостью.
Расчет момента предварительного натяга для безлюфтовых гаек с жесткой фиксацией обычно принимается в диапазоне:
Здесь M_nom обозначает номинальный крутящий момент передачи.
Передачи с левой резьбой
Винты с левой резьбой (маркировка LH, от англ. Left Hand) имеют направление винтовой линии против часовой стрелки. При вращении такого винта по часовой стрелке гайка перемещается к источнику вращения.
Левые резьбы редко используются изолированно. Они нужны для сложных кинематических схем, требующих синхронного встречного или расходящегося движения. Классический пример применения можно встретить в центрирующих тисках для станков с ЧПУ. На одном гладком валу нарезаются два участка с правой и левой резьбой (например, Tr 20×4 и Tr 20×4 LH). При вращении вала две гайки, связанные с зажимными губками, синхронно сходятся к центру или расходятся от него. Это обеспечивает точное центрирование детали независимо от ее габаритов.
