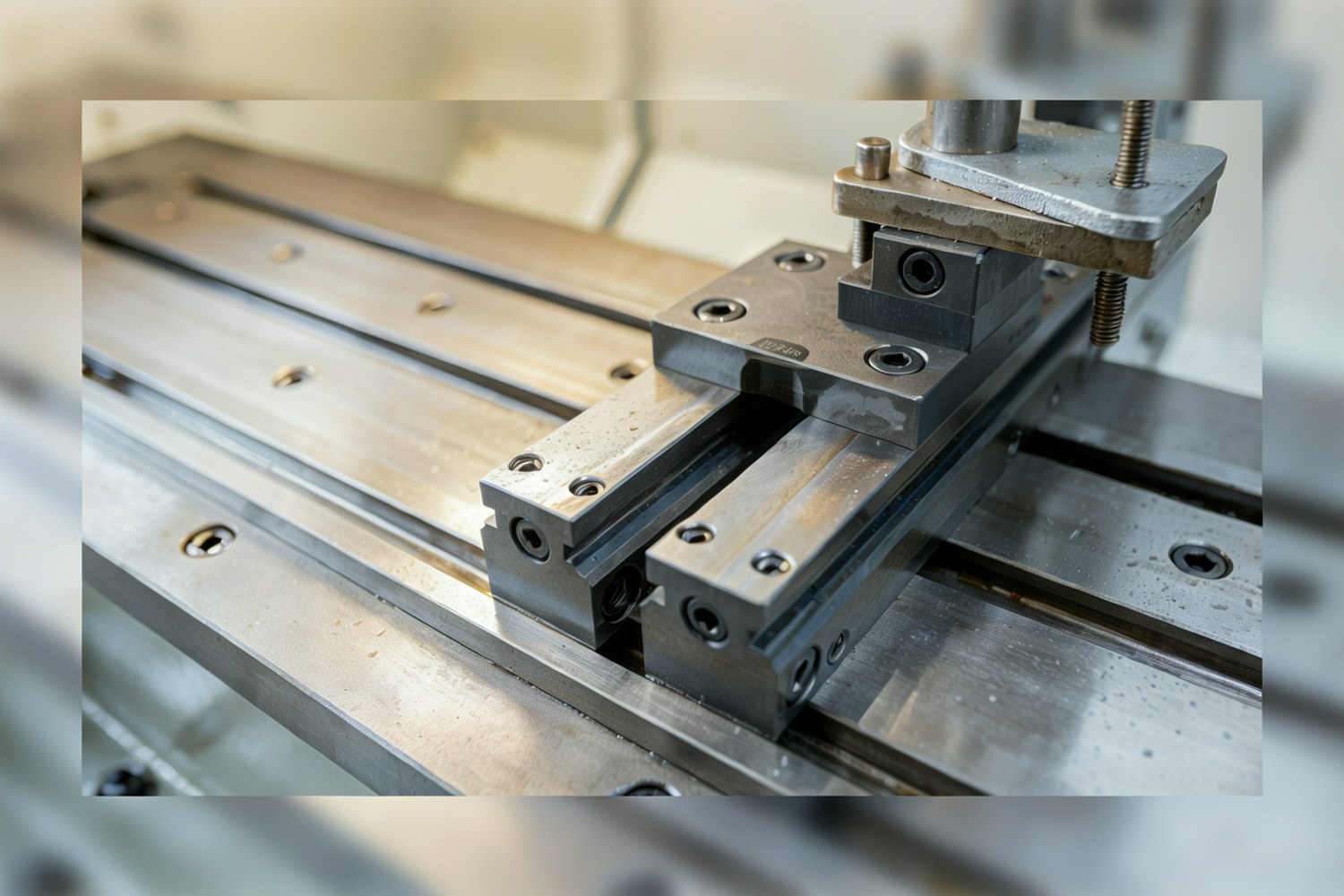

Линейные направляющие INA (Schaeffler Group) и THK (Toho Seiko) стали отраслевым стандартом в промышленной автоматизации. Несмотря на внешнее сходство и стандартные габариты, конструкции кареток и рельсов имеют отличия, которые определяют выбор под конкретные задачи.
Для тяжелых станков, прессового оборудования и работы с вибрациями выбирают INA (серии RUE, KUVE) из-за усиленной конструкции. Для высокоскоростных осей ЧПУ, робототехники и прецизионного оборудования выгоднее THK (серии HSR, SSR) благодаря технологии сепараторов Caged Ball.
Loctite 406, 50 г2 300 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Классификация и типы конструкций
Оба производителя выпускают решения от миниатюрных до сверхтяжелых. Главное отличие кроется в типе элементов качения и их расположении внутри каретки.
| Тип направляющей | Серии INA (Schaeffler) | Серии THK | Назначение |
|---|---|---|---|
| Шариковые (высокоскоростные) | KUVE, KUSE, TVE | HSR, SSR, SHS | Высокие скорости, малые нагрузки, прецизионность |
| Роликовые (высокая жесткость) | RUE, RUWE, RURWE | SRG, SRN, HRW | Тяжелые нагрузки, вибрации, станкостроение |
| Крестообразные (прецизионные) | RLE, PLE, FLE | VR, VRU, V | Малые нагрузки, высокая точность, компактность |
| Миниатюрные | KUME, KUE | RSR, RSH | Медицина, микроэлектроника, легкая автоматизация |
Габаритные размеры рельсов, ширина, высота и шаг крепежных отверстий у INA и THK согласованы. Это позволяет менять каретки без переделки конструкции станка, если соблюдаются параметры грузоподъемности и жесткости.
Материалы, покрытия и коррозионная стойкость
Срок службы зависит от качества стали и точности термообработки. Оба завода используют легированные хромистые стали близкого состава.
INA (Schaeffler)
- Сталь: 100Cr6 (1.3505), закалка 58-64 HRC.
- Покрытия: Corrotect (цинк-никель), Durotect (нитрокарбонитрирование).
- Особенности: Высокая адгезия покрытий, стойкость к агрессивным средам. Есть версии с DLC-покрытием (Triondur) для снижения трения.
THK
- Сталь: SUJ2 (аналог 100Cr6), закалка 58-62 HRC.
- Покрытия: AP-HC, AP-CF, ME-X (нанокерамика).
- Особенности: Покрытие ME-X дает высокую коррозионную и износостойкость без изменения геометрии. Выпускаются версии AFP (без свинца) для соблюдения экологических норм.
На пищевых и химических производствах уточняйте наличие сертификатов на материалы (например, FDA для контакта с продукцией) и тип покрытия. Стандартные версии обеих марок нуждаются в защите от коррозии.
Жесткость, грузоподъемность и точность
Жесткость ($K$) показывает, как сильно система деформируется под нагрузкой. В прецизионных станках именно упругость системы часто становится ограничивающим фактором. Грузоподъемность ($C$) определяет предельную нагрузку на один элемент качения.
| Типоразмер | INA (Schaeffler) | THK | ||
|---|---|---|---|---|
| Модель | Динам. ($C_a$), кН | Модель | Динам. ($C_a$), кН | |
| 25 мм | KUVE 25 | 19.7 | HSR 25 | 19.9 |
| 55 мм | RUE 55 | 95.6 | SRG 55 | 98.0 |
| Типоразмер | INA (Schaeffler) | THK | ||
|---|---|---|---|---|
| Модель | Стат. ($C_{0a}$), кН | Модель | Стат. ($C_{0a}$), кН | |
| 25 мм | KUVE 25 | 38.2 | HSR 25 | 34.8 |
| 55 мм | RUE 55 | 204.0 | SRG 55 | 215.0 |
| Типоразмер | INA (Schaeffler) | THK | ||
|---|---|---|---|---|
| Модель | Жесткость ($K$), Н/мкм | Модель | Жесткость ($K$), Н/мкм | |
| 25 мм | KUVE 25 | 1850 | HSR 25 | 1790 |
| 55 мм | RUE 55 | 4300 | SRG 55 | 4400 |
В шариковых сериях INA (KUVE) часто встречаются усиленные каретки с увеличенным числом рядов элементов, что дает высокую статическую грузоподъемность. В роликовых версиях 55 мм THK (SRG) показывает жесткость и грузоподъемность на уровне INA (RUE) или незначительно выше. За точными данными обращайтесь к официальным каталогам Schaeffler и THK: значения зависят от конкретного артикула и предварительного натяга.
Классы точности
Системы обозначений точности у INA и THK разные, но опираются на международные стандарты ISO 1101 и DIN 635. В прецизионных задачах ключевую роль играют допуски на отклонение высоты и параллельность.
| Класс точности | Обозначение INA | Обозначение THK | Допуск высоты (мкм/м) | Применение |
|---|---|---|---|---|
| Стандартный | H (High) | N (Normal) | ±15 | Общее машиностроение |
| Высокий | P (Precision) | P (Precision) | ±5 | Станки с ЧПУ, измерительные машины |
| Прецизионный | SP (Super Precision) | SP (Super Precision) | ±2 | Высокоточные приводы |
| Ультрапрецизионный | UP (Ultra Precision) | UP (Ultra Precision) | ±1 | Специализированное оборудование |
Эксплуатационные характеристики: шум и скорость
Ключевое технологическое отличие THK в шариковых направляющих, запатентованная система сепараторов Caged Ball. Она удерживает шарики на равном расстоянии и не дает им сталкиваться при движении по рециркуляционному каналу.
Технология сепараторов Caged Ball обеспечивает тихую работу на высоких скоростях (до 150–200 м/мин в сериях SSR/HSR). Меньшее трение позволяет поднимать скорость без сильного нагрева. В сериях KUVE INA используется классическая система рециркуляции. Современные версии доведены по скорости, но по максимуму обычно уступают THK на 10–20% у сопоставимых типоразмеров.
При проектировании высокоскоростных осей проверяйте предельную скорость ($v_{max}$) в каталогах. У INA она обычно ограничена 60–100 м/мин, у THK, до 150–200 м/мин.
Расчет ресурса
Номинальный срок службы ($L_h$) считается по формулам, учитывающим грузоподъемность, нагрузку и скорость. Формулы расчёта у INA и THK отличаются, но при стандартных нагрузках разница в результатах минимальна.
Упрощенная формула срока службы (адаптированная для INA)
Формула срока службы (THK)
Параметры формулы:
- $C$, динамическая грузоподъемность (Н);
- $F_m$ или $P$, эквивалентная нагрузка (Н);
- $s$, длина хода (мм);
- $n$, частота ходов (1/мин);
- $n_1$, количество кареток на одном рельсе;
- $f_w$, коэффициент нагрузки (1.0–1.5);
- $f_t$, температурный коэффициент;
- $v$, средняя скорость (м/мин).
При расчете для одинаковых условий эксплуатации срок службы направляющих THK часто выходит на 5–15% больше, что подтверждается практикой. Причина, оптимизированная конструкция сепараторов шариков и роликов, снижающая трение и износ.
Аксессуары и совместимость
Монтажная совместимость рельсов позволяет использовать кронштейны и каретки разных брендов при совпадении габаритов. С аксессуарами, уплотнениями, скребками и системами смазки ситуация иначе: у каждого производителя свои крепления.
INA
- Уплотнения: D-образные, V-образные, лабиринтные.
- Смазка: Системы SMDE (долговременная смазка), автоподпитка.
- Кронштейны: Часто нужны адаптеры под нестандартные монтажные отверстия.
THK
- Уплотнения: Стандартные D-образные, усиленные скребки.
- Смазка: Системы QZ (масляные резервуары), автоподпитка.
- Кронштейны: Широкий набор стандартных монтажных пластин.
При замене бренда на действующем оборудовании обязательно проверяйте совместимость уплотнений. Неподходящие уплотнения быстро загрязняются и выводят направляющие из строя.
Экономическое обоснование (TCO)
Выбор по совокупной стоимости владения (TCO) включает не только цену закупки, но и затраты на обслуживание, простои, а также срок службы.
- Закупка: INA и THK стоят в одном ценовом сегменте, разница обычно 5–10% в зависимости от региона и объема. Китайские аналоги (HIWIN, TBI) дешевле на 30–50%, но уступают по сроку службы и точности.
- Обслуживание: В высокоскоростных задачах выигрывает THK за счет меньшего износа сепараторов. INA стабильнее в тяжелых условиях и лучше переносит перегрузки.
- Логистика: В условиях импортозамещения важны сроки поставки. Наличие складов в регионе может перекрыть разницу в технических характеристиках.
Логистика и доступность в РФ/СНГ
Сейчас поставки зависят от логистических цепочек. У обоих брендов есть официальные дистрибьюторы, но сроки варьируются от 2–4 недель (складские остатки) до 3–6 месяцев (под заказ из Европы или Японии).
- INA (Schaeffler): Увеличивает присутствие в регионе. Многие стандартные типоразмеры (KUVE, RUE) есть на складах в РФ. Сложные спецификации часто требуют импорта.
- THK: Активно поставляет через азиатские логистические центры. Прямые поставки из Японии обычно надежны, но могут стоить дороже из-за таможенных процедур.
Рекомендации по применению
| Задача | Рекомендуемая серия | Обоснование |
|---|---|---|
| Станки для тяжелой обработки (фрезеровка, точение крупногабаритных деталей) | INA RUE / RUWE | Максимальная жесткость, устойчивость к вибрациям |
| Высокоскоростные ЧПУ, упаковочное оборудование | THK HSR / SSR | Бесшумность, высокие скорости, низкий износ |
| Робототехника, манипуляторы | THK SHS / HSR | Компактность, высокая точность позиционирования |
| Медицинское оборудование, микроэлектроника | INA KUME / THK RSR | Миниатюризация, плавность хода |
| Автоматизация складов, конвейеры | Любая (по доступности) | Умеренные нагрузки, важна надежность и цена |
Выбор между INA и THK опирается на инженерный расчет нагрузок и скоростей. В большинстве стандартных задач системы взаимозаменяемы, но для специализированных решений, сверхжестких или сверхскоростных, нужно учитывать конструктивные особенности каждого бренда.
Источники для верификации данных: Schaeffler (INA), THK Russia.
