Коротко главное
- Европейские муфты (Stieber, RINGSPANN) оптимизированы для тяжелых условий, высоких нагрузок и широких температурных диапазонов.
- Японские муфты (TSUBAKI, KOYO) выделяются высокой точностью срабатывания, низким уровнем шума и длительным ресурсом при частых циклах.
- Ключевое различие в материалах: европейцы используют глубокие цементационные стали (100Cr6), японцы — прецизионные подшипниковые стали (SUJ2).
- Расчет роликовых муфт базируется на условии самозаклинивания: α < arctan(μ), где угол клина должен быть меньше угла трения.
- Японские решения часто требуют меньше обслуживания благодаря эффекту самораспределения смазки в кулачковых конструкциях.

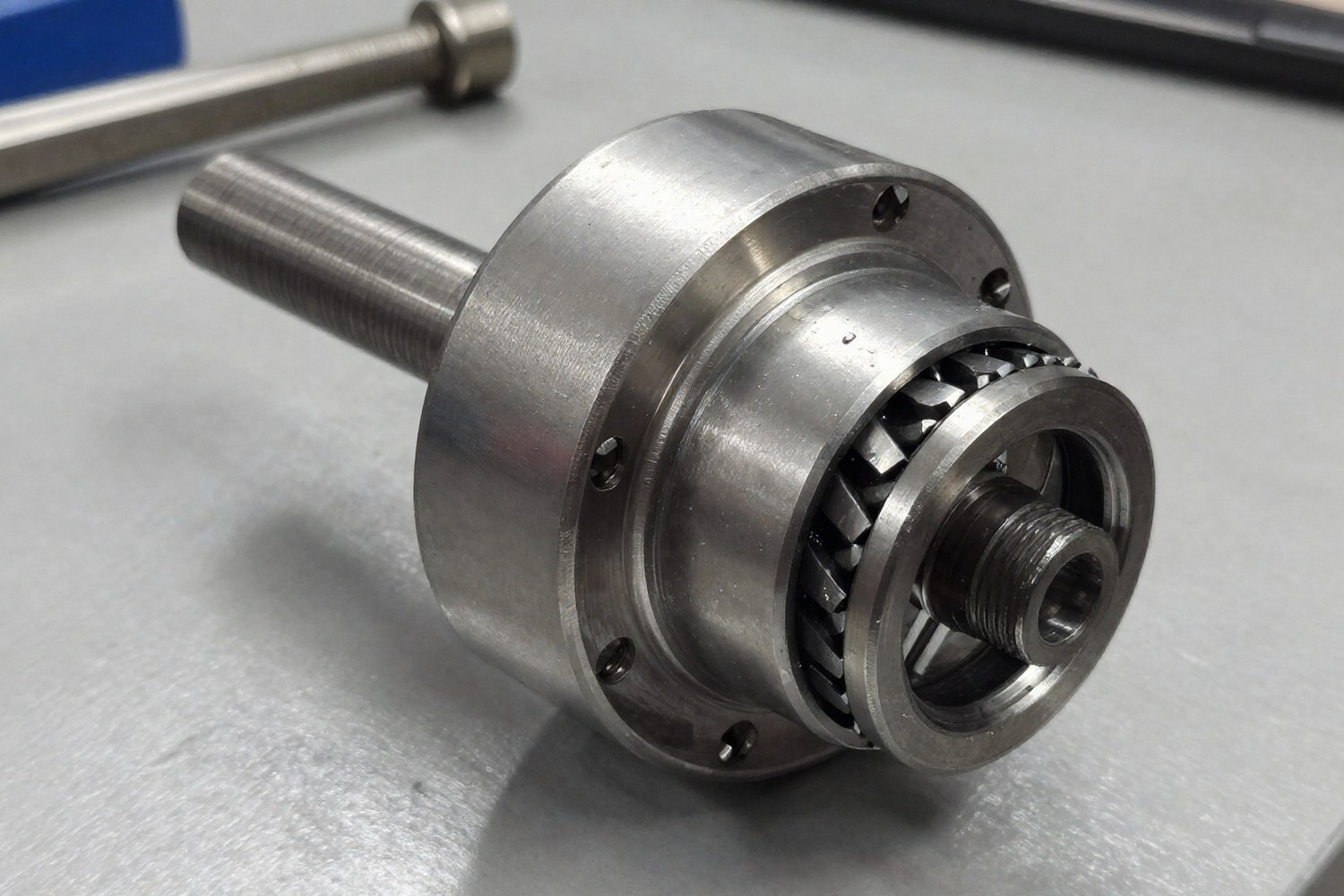

Обгонные муфты (freewheel clutches) — это критически важные компоненты механических передач, обеспечивающие передачу крутящего момента в одном направлении и свободное вращение в другом. При выборе комплектующих для промышленного оборудования инженеры часто сталкиваются с дилеммой: выбрать немецкую или японскую деталь. Обе школы имеют многолетнюю историю, но их философские подходы к проектированию, материаловедению и тестированию существенно различаются.
Данный материал структурирует технические различия между европейской (преимущественно немецкой) и японской инженерными школами. Анализ основан на характеристиках ведущих производителей: Stieber, RINGSPANN (Европа) и TSUBAKI, NOK, KOYO (Япония). Примечание: GMN (Германия) является производителем высокоскоростных прецизионных подшипников и муфт, относящихся к европейской школе, и не должен классифицироваться как японский бренд.
Формирование инженерных школ: Философия проектирования
Различия в подходах обусловлены историческим развитием промышленности и спецификой отраслей, для которых создавались эти компоненты.
Европейский подход (Германия, Швеция)
Фокус: Надежность, модульность, экстремальные нагрузки.
Европейские инженеры традиционно проектируют узлы для работы в тяжелых условиях: горнодобывающая промышленность, металлургия, тяжелое машиностроение. Акцент делается на запас прочности, устойчивость к ударным нагрузкам и простоту интеграции в стандартные узлы (модульность). Стандарты DIN и ISO являются обязательной базой. Европейские муфты часто имеют более крупные габариты и стандартные посадочные размеры, что упрощает замену аналогов.
Ключевые игроки: Stieber (Altra Motion), RINGSPANN.
Японский подход
Фокус: Прецизионность, тишина, эффективность.
Японская школа сформировалась под влиянием развития робототехники, автомобильной промышленности и конвейерных систем. Здесь критически важны точность позиционирования, низкий уровень шума и вибрации, а также минимизация габаритов. Муфты часто проектируются как часть сложной автоматизированной системы. Стандарты JIS (Japanese Industrial Standards) тесно интегрированы с ISO, но внутренние стандарты производителей часто строже. Японские муфты могут иметь специфические габариты, требующие перепроектирования узла при замене.
Ключевые игроки: TSUBAKI, NOK, KOYO.
Материаловедение и технология производства
Различия в выборе марок сталей и видах термообработки напрямую влияют на ресурс, устойчивость к износу и способность работать в различных температурных режимах.
Европейские стандарты материалов
Европейские производители (например, Stieber и RINGSPANN) часто используют высокоуглеродистые хромистые стали, такие как 100Cr6 (аналог AISI 52100) или инструментальные стали марок X153CrMoV12.
- Термообработка: Глубокая цементация или закалка токами высокой частоты (ТЧ). Это обеспечивает высокую поверхностную твердость (HRC 58-64) для сопротивления износу, при сохранении вязкой сердцевины для поглощения ударных нагрузок.
- Особенности: Строгий контроль чистоты стали (дегазация) для предотвращения усталостных разрушений при циклических нагрузках.
Японские стандарты материалов
Японские производители (TSUBAKI, KOYO) часто применяют специализированные подшипниковые стали, такие как SUJ2 (прямой аналог 100Cr6, но с более строгими требованиями к микроструктуре карбидов) или стали с добавлением молибдена и ванадия для повышения прокаливаемости.
- Термообработка: Многоэтапные процессы, включающие низкотемпературное отпускание для снятия внутренних напряжений. Особое внимание уделяется равномерности твердости по всему сечению детали.
- Покрытия: Широкое применение DLC (diamond-like carbon) или специальных полимерных покрытий на роликах и кулачках для снижения коэффициента трения и улучшения смазываемости.
Важно: Несмотря на то, что марки сталей (100Cr6 и SUJ2) часто являются химическими аналогами, различия заключаются в чистоте металла, распределении карбидов и точности контроля термообработки. Японские стали часто демонстрируют лучшую стабильность размеров при длительных циклах.
Сравнительный анализ технических характеристик
Ниже приведена сводная таблица, отражающая типичные характеристики для обеих школ. Конкретные значения могут варьироваться в зависимости от модели и серии. Важно: Максимальные скорости 10 000–15 000 об/мин характерны для прецизионных роликовых муфт (например, GMN или NOK), тогда как типичные промышленные обгонные муфты (Stieber, TSUBAKI) работают в диапазоне 3000–6000 об/мин.
| Параметр | Европейские производители | Японские производители | Комментарий |
|---|---|---|---|
| Макс. крутящий момент | Очень высокий (до 1 800 000 Н·м) | Высокий (до 1 300 000 Н·м) | Европейские муфты часто крупнее и рассчитаны на пиковые нагрузки в тяжелом машиностроении. |
| Макс. скорость вращения | До 6 000 об/мин (стандарт), до 10 000 об/мин (прецизионные) | До 6 000 об/мин (стандарт), до 15 000 об/мин (прецизионные NOK/GMN-аналоги) | Японские решения лучше работают на высоких оборотах благодаря балансировке и компенсации центробежных сил. |
| Точность срабатывания | 0.5° – 2.0° | 0.2° – 1.0° | Японские муфты обеспечивают более жесткую фиксацию, что важно для индексационных устройств. |
| Уровень шума | Средний (65-75 дБ) | Низкий (55-65 дБ) | Японские конструкции оптимизированы для снижения шума за счет геометрии кулачков и материалов. |
| Температурный диапазон | -20°C ... +120°C (стандарт), до +150°C со спец. материалами | -30°C ... +100°C (стандарт) | Европейские уплотнения и смазки часто рассчитаны на более экстремальные перепады. -40°C требует спец. исполнения. |
| Ресурс (циклы) | 5 – 10 млн циклов | 10 – 15 млн циклов | Японские муфты часто выигрывают в ресурсе при частых срабатываниях благодаря улучшенным покрытиям. |
| Стандарты | DIN EN ISO | JIS B / ISO | Влияет на допуски и взаимозаменяемость с другими узлами. JIS B часто строже к чистоте поверхности. |
Расчет и проектирование: Условие самозаклинивания
Для роликовых обгонных муфт, являющихся наиболее распространенным типом, фундаментальным параметром является угол клина. Успешная работа муфты зависит от соблюдения условия самозаклинивания.
Где:
- α — угол клина (разница между углом расположения ролика и углом касания поверхностей).
- μ — эффективный коэффициент трения между роликом и рабочими поверхностями обойм. Зависит от материалов, покрытия и типа смазки.
Инженерная интерпретация:
- Европейский подход: Часто проектирует муфты с запасом по углу клина для обеспечения надежного заклинивания даже при загрязнении поверхностей или изменении коэффициента трения. Это может немного снижать КПД в режиме свободного хода.
- Японский подход: Стремится к минимизации угла клина для снижения сил трения и нагрева. Это требует более высокой точности изготовления и использования качественных смазок, но обеспечивает более плавную работу и меньший износ.
При высоких скоростях центробежные силы могут «отжимать» ролики от клиновидного зазора, снижая эффективность заклинивания (эффект lift-off). Японские производители часто предлагают решения с компенсацией этого эффекта (например, через форму роликов или специальные пазы).
Обслуживание и смазка
Требования к техническому обслуживанию — один из ключевых факторов TCO (Total Cost of Ownership). Здесь наблюдается явное разделение в подходах к смазочным материалам и интервалам замены. Важно: Эффект «самосмазывания» характерен преимущественно для кулачковых обгонных муфт (cam clutches), которые популярны в Японии (TSUBAKI), а не для всех типов японских муфт.
Типы смазок
| Критерий | Европейские производители | Японские производители |
|---|---|---|
| Базовая смазка | Минеральные или синтетические масла с высоким индексом вязкости. Часто используются консистентные смазки на основе лития или кальция. | Синтетические масла (PAO, эфирные) с добавлением молибдена или полимерных загустителей. Акцент на низкую испаряемость. |
| Интервал замены | Периодическая замена (6–12 месяцев) или доливка. Зависит от скорости и температуры. | Увеличенные интервалы (до 2–4 лет) благодаря эффекту «самосмазывания» (в кулачковых моделях) и улучшенным присадкам. |
| Специфика | Требуют чистоты системы. Загрязнения быстро выводят муфту из строя. | Некоторые модели (напр., TSUBAKI кулачковые) имеют конструкцию, способствующую циркуляции смазки и выводу продуктов износа. |
Рекомендация: При замене европейской муфты на японскую (или наоборот) необходимо пересмотреть тип смазки. Использование неподходящей смазки (например, слишком густой для высокоскоростной японской муфты) может привести к перегреву и преждевременному выходу из строя.
Критерии выбора и области применения
Выбор между европейской и японской обгонной муфтой должен основываться на конкретных технических требованиях проекта. Ниже приведены сценарии, где каждая школа демонстрирует преимущества.
Выбирайте европейскую муфту (Stieber, RINGSPANN), если:
- Проектируется оборудование для тяжелых условий (шахты, карьеры, металлургия).
- Требуется высокая нагрузочная способность при компактных габаритах.
- Рабочая температура может опускаться ниже -30°C или подниматься выше +100°C.
- Важна модульность и возможность легкой замены узла в существующей системе.
- Присутствуют сильные ударные нагрузки.
Выбирайте японскую муфту (TSUBAKI, KOYO, NOK), если:
- Требуется высокая точность позиционирования (индексирующие столы, упаковочное оборудование).
- Важно снижение шума и вибрации (пищевая промышленность, чистые помещения, офисная техника).
- Оборудование работает в режиме частых срабатываний (тысячи циклов в час).
- Ограничен доступ для обслуживания (требуется долгий интервал замены смазки).
- Необходима интеграция с электронными системами контроля.
Заключение
Нет однозначно «лучшей» обгонной муфты. Европейские производители предлагают «неубиваемую» классическую конструкцию, проверенную десятилетиями работы в экстремальных условиях. Японские производители предлагают более технологичные, тихие и долговечные в режиме частых циклов решения, требующие более точного подбора и соблюдения условий эксплуатации.
При проектировании нового оборудования рекомендуется проводить тестовые испытания обеих школ на реальном прототипе, учитывая не только паспортные характеристики, но и поведение муфты в условиях конкретного загрязнения, температурного режима и профиля нагрузки.
