Эта методика связывает расчет ресурса с реальной эксплуатацией, от цикла нагрузок до решений по ТО и замене.
- Ресурс выражают в пути или циклах, срок службы, во времени.
- Номинальный ресурс L10 и эксплуатационный ресурс считают раздельно.
- Главный риск завышения ресурса, неполный учет переменных и моментных нагрузок.
Область применения и исходные данные
Методика применима к профильным линейным направляющим качения (рельс и каретка). Нужны: динамическая грузоподъемность C по каталогу серии, цикл нагрузок по участкам, путь по участкам, средняя скорость, температура, загрязнение, влажность, наличие СОЖ и требуемая надежность.
Если в узле несколько кареток, расчет ведут по каждой нагруженной каретке. За ресурс узла принимают минимальное значение.
Термины и обозначения
- L, номинальный ресурс (м или км), часто соответствует понятию номинальный ресурс L10 в каталоге серии.
- Lexp, расчетный эксплуатационный ресурс после поправок на реальные условия.
- Остаточный ресурс каретки, оставшийся путь, часы или циклы до предельного состояния.
- Предельное состояние, дальнейшая работа приводит к недопустимой потере точности или риску отказа.
Базовый расчет номинального ресурса
Для шариковых систем: L в метрах, C и P в ньютонах. Константа 50000 соответствует 50 км при C = P. Для других типов направляющих проверяйте формулу серии в каталоге.
Эквивалентная нагрузка при переменном цикле
В каждом участке цикла Pi включает внешнюю нагрузку, инерционную составляющую при разгоне и торможении, а также вклад моментов Mx/My/Mz, приведенный к каретке по методике производителя.
При нескольких каретках сначала определяют распределение сил и моментов между каретками по схеме узла, затем считают Pi для каждой каретки отдельно.
Схема сил и моментов

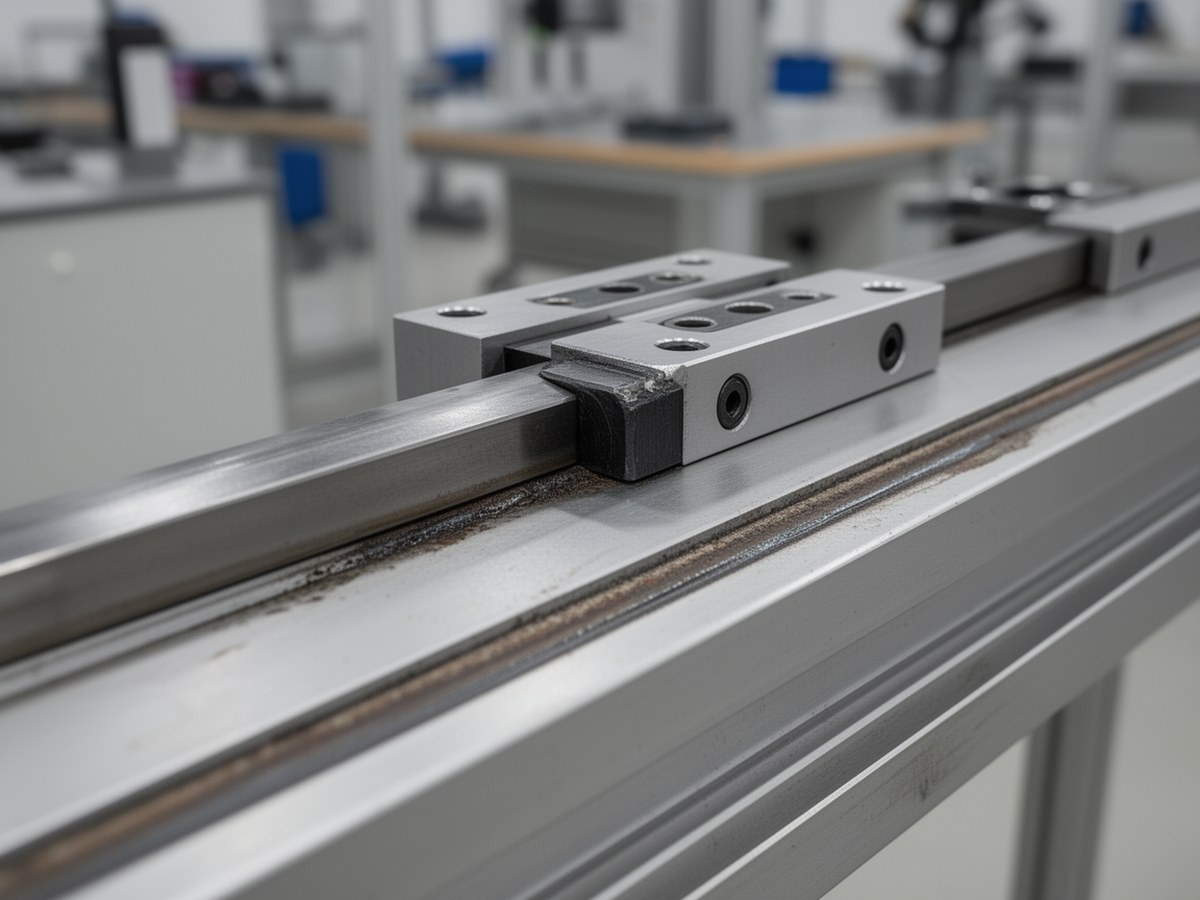

Показать состав Pi для участков цикла.
Корректировка ресурса коэффициентами эксплуатации
Корректировку задают только в общем виде, потому что у разных серий различаются состав коэффициентов и место их применения:
В одних каталогах коэффициенты применяют к C, в других, к P или к итоговому L. Поэтому формулу из другой серии напрямую переносить нельзя.
Перевод ресурса направляющих в моточасы и циклы
Где T, моточасы (при vavg в м/ч), N, число циклов, scycle, путь за цикл.
Сквозной числовой пример
Исходные данные: C = 30000 Н. Цикл из 4 участков:
| Участок | Pi, Н | si, м | Состав Pi |
|---|---|---|---|
| Разгон | 9000 | 0.20 | внешняя + инерционная |
| Рабочий ход | 12000 | 0.60 | основная технологическая |
| Торможение | 14000 | 0.20 | пик инерции + моментный вклад |
| Возврат | 7000 | 1.00 | облегченный режим |
1) Peq ≈ 10470 Н.
2) Номинальный ресурс: L = (30000/10470)^3 × 50000 ≈ 1.18×10^6 м.
3) По каталогу серии: ft=0.95, fh=1.00, fw=1.30. Для формы серии Lexp = L×ft×fh/fw получаем Lexp ≈ 8.62×10^5 м.
4) При vavg=1800 м/ч и scycle=2.0 м: T ≈ 479 ч, N ≈ 431000 циклов.
Выбор запаса по ресурсу
| Условия | Ориентир запаса | Комментарий |
|---|---|---|
| Стабильный чистый режим | 1.5–2.0 | низкая вариативность нагрузки |
| Переменный промышленный режим | 2.0–3.0 | учет моментов и коэффициента нагрузки обязателен |
| Ударный или загрязненный режим | 3.0 и выше | высокая цена отказа и простоя |
Регламент ТО по условиям среды
| Условия | Периодичность контроля | Что проверять |
|---|---|---|
| Чистый цех, умеренная нагрузка | еженедельно/ежемесячно | смазка, крепеж, плавность хода |
| Пыль, абразив, стружка | ежесменно/еженедельно | уплотнения, очистка рельса, шум и вибрация |
| СОЖ, высокая влажность | ежесменно | состояние смазки, коррозионные следы, температура |
| Повышенная температура | по графику смены + тренд | стабильность температуры и вязкости смазки |
Что логировать в журнале ТО
| Параметр | Единица | Комментарий |
|---|---|---|
| Дата и наработка | ч, циклы | привязка к смене/партии |
| Люфт каретки | мм | однотипная методика измерения |
| Температура каретки | °C | в одинаковой точке и режиме |
| Шум/вибрация | дБ, мм/с | важна динамика, а не разовое значение |
| Состояние смазки и уплотнений | оценка | фиксировать отклонения и загрязнение |
| Принятое действие | текст | добавлена смазка, регулировка, замена |
Измеримые критерии предельного состояния
Пороговые признаки задают относительно базовой линии после монтажа и обкатки (контроль через 24 и 72 часа):
- люфт вырос более чем на 30%, и рост подтвержден на двух подряд проверках;
- температура каретки выше базовой более чем на 15°C при сопоставимой нагрузке и скорости;
- шум вырос более чем на 6 дБ, или появились устойчивые локальные пики вибрации;
- плавность хода нарушена, а смазка и подтяжка крепежа проблему не снимают.
Если тренд подтверждается, узел переводят в плановую замену с разбором причин: геометрия базы, загрязнение, смазка, перегруз, ошибки монтажа.
Постмонтажная диагностика после замены
- Проверить базовые поверхности и параллельность рельсов.
- Подтвердить класс и преднатяг кареток по спецификации.
- Протянуть крепеж по моменту, записать фактические значения.
- Выполнить обкатку и снять базовые значения люфта, шума, температуры через 24/72 часа.
Типовые ошибки и последствия
- Не учитывают инерцию и моменты в Pi, ресурс завышается.
- Берут коэффициенты из другой серии, расчет становится несопоставимым с паспортом.
- Оценивают состояние по разовым измерениям без базы, деградацию выявляют позже.
- Нарушают момент затяжки и геометрию монтажа, это ускоряет износ и рост вибрации.
Итоговые формулы, коэффициенты, допустимые скорости и температурные пределы проверяйте по документации конкретной серии направляющих.
