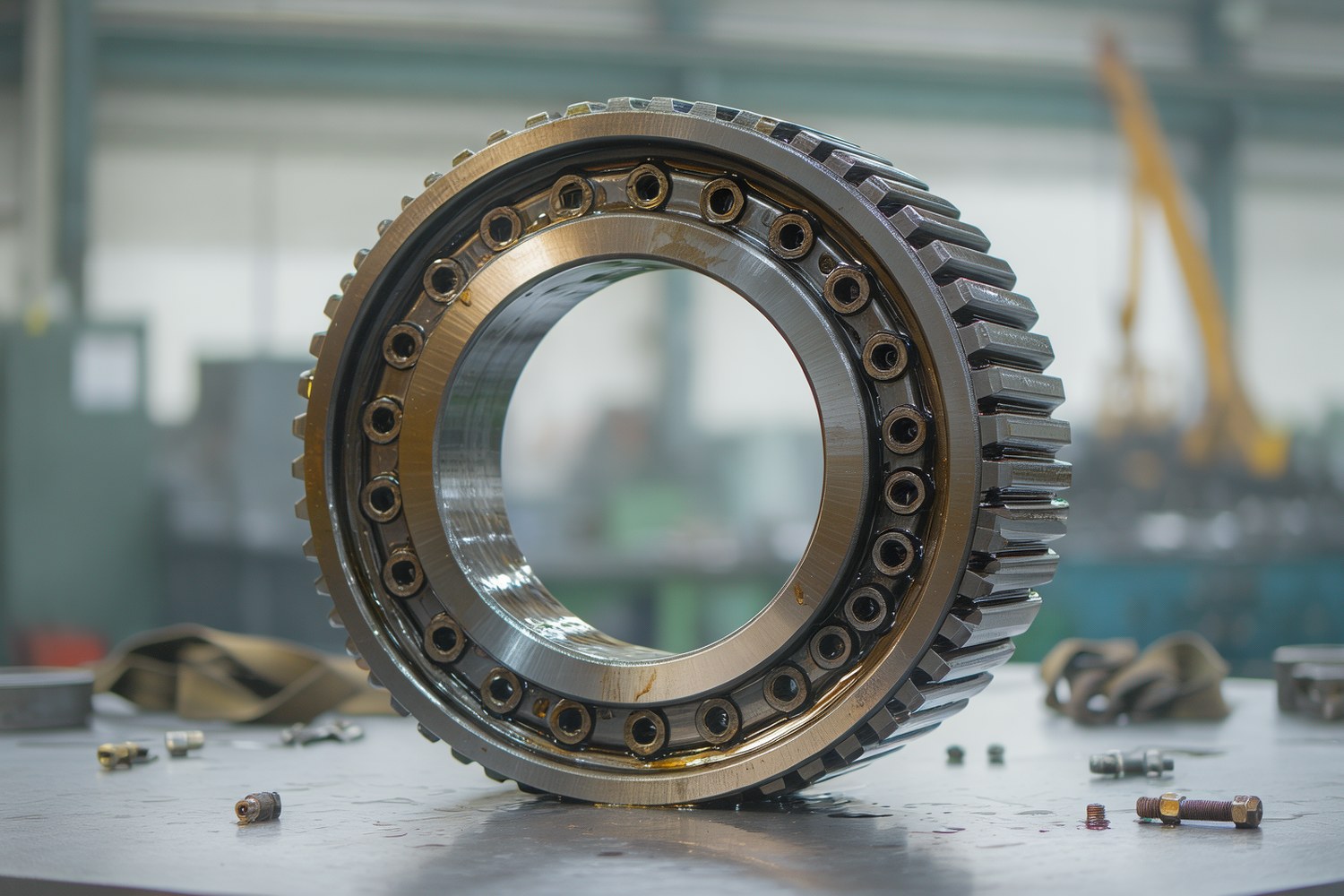

Стандартные и фланцевые ОПУ: сравнение, формулы расчета, допуски монтажа

Опорно-поворотные устройства (ОПУ) — это сложные подшипниковые узлы, воспринимающие комбинированные нагрузки (осевые, радиальные и моментные) и обеспечивающие вращение одной части конструкции относительно другой. Несмотря на схожесть базового принципа работы, конструктивные исполнения делятся на два основных класса: стандартные (с плоскими кольцами) и фланцевые (с выступающими монтажными буртами). Выбор между ними зависит от требований к жесткости системы, допусков на монтаж и характера действующих нагрузок.

Конструктивные различия стандартных и фланцевых ОПУ

Главное отличие кроется в геометрии монтажных поверхностей наружного и внутреннего колец. В стандартном исполнении кольца имеют цилиндрическую форму с плоскими торцами, где расположены монтажные отверстия. Фланцевое исполнение предусматривает наличие выступающих буртов (фланцев), интегрированных в конструкцию колец.

Купить по теме

Loctite 243, 1000 мл
23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
Loctite 222, 50 мл
2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС

Стандартное исполнение

Кольца имеют простую цилиндрическую форму. Монтаж осуществляется непосредственно к плоским поверхностям рамы и поворотной платформы через ряд монтажных отверстий. Это классическая конструкция, обеспечивающая компактность узла.

Фланцевое исполнение

Наружное кольцо имеет внешний фланец, а внутреннее — внутренний. Фланцы расширяют площадь контакта с монтажными поверхностями. Такая конструкция позволяет использовать дополнительные ряды крепежа, расположенные за пределами основной дорожки качения.

Наличие фланцев меняет кинематику узла: вращающаяся часть (обычно наружное кольцо) соединяется с платформой через фланцевое соединение, а внутреннее кольцо фиксируется на неподвижной раме. В некоторых случаях, наоборот, внутреннее кольцо вращается, а наружное закреплено на раме. Наличие зубчатого венца (внутреннего или наружного) для передачи крутящего момента от привода может присутствовать в обоих исполнениях.

Влияние конструкции на жесткость и распределение нагрузок

Конструктивное исполнение напрямую влияет на механические характеристики узла. Фланцевые ОПУ обладают более высокой жесткостью соединения благодаря увеличенной площади опоры и возможности распределения усилий крепления по большему периметру.

Распределение напряжений в крепеже

При эксплуатации на ОПУ действуют значительные моменты сил. В стандартном исполнении вся нагрузка от момента опрокидывания воспринимается через болты, расположенные в непосредственной близости от дорожки качения. Это создает концентрацию напряжений в материале колец и крепеже. Фланцевое исполнение выносит часть крепежных элементов на периферию, увеличивая плечо силы и снижая нагрузку на каждый отдельный болт.

Важно: Фланцевые ОПУ эффективнее сопротивляются деформациям монтажных поверхностей. В стандартных узлах при высоких нагрузках возникает риск локального продавливания или перекоса колец, если базовые поверхности рамы имеют недостаточную жесткость.

Момент инерции и балансировка

Фланцевые кольца, как правило, массивнее стандартных из-за дополнительного материала буртов. Это увеличивает момент инерции вращающейся части. Для высокоскоростных применений (поворотные столы станков) это может потребовать более мощных приводов и систем балансировки. Для тяжелонагруженных медленных механизмов (краны, печи) увеличенная масса фланцевого узла часто не является критичной, так как она компенсируется повышенной несущей способностью. Однако при высоких скоростях вращения дисбаланс фланцевых колец может стать источником вибраций и шума, требуя более тщательной балансировки.

Требования к монтажу и допуски

Разница в конструкции диктует разные требования к подготовке монтажных поверхностей. Ошибки монтажа являются одной из частых причин преждевременного выхода ОПУ из строя. Для обеспечения ресурса ОПУ монтажные поверхности должны быть обработаны с определенной шероховатостью (обычно Ra 1.6–3.2).

Параметр	Стандартные ОПУ	Фланцевые ОПУ
Требования к плоскостности	Высокие. Допуски обычно в пределах 0.05–0.1 мм на метр диаметра.	Средние. Фланцевое соединение частично компенсирует мелкие неровности.
Соосность центров	Критична. Допуски IT6-IT7. Перекосы ведут к заклиниванию или неравномерному износу.	Допустимы небольшие отклонения благодаря жесткости фланцевого узла.
Тип крепежа	Болты высокой прочности, часто с предварительной натяжкой.	Болты высокой прочности + дополнительные болты фланцевого соединения.
Сложность монтажа	Требует точной подгонки и контроля зазора.	Более технологичен, но требует большего количества точек крепления.
Шероховатость (Ra)	Ra 1.6 – 3.2 мкм для посадочных поверхностей.	Ra 1.6 мкм для посадочных, Ra 3.2 мкм для фланцевых поверхностей.

Использование прокладок под кольца стандартных ОПУ не рекомендуется, так как это нарушает распределение нагрузок. Фланцевые узлы также требуют прямой посадки, но их геометрия менее чувствительна к микронеровностям базы. Важно учитывать, что фланцевые соединения имеют большую площадь, подверженную коррозии, что требует усиленной защиты или использования нержавеющих материалов в агрессивных средах.

Уплотнения и защита от загрязнений

Надежность ОПУ критически зависит от состояния уплотнений. Тип уплотнения выбирается исходя из условий эксплуатации (пыль, влага, температура, наличие абразивов). В фланцевых ОПУ, применяемых в тяжелых условиях, часто используются комбинированные системы (лабиринт + щетка) для обеспечения герметичности.

Лабиринтные уплотнения: Не имеют контакта с вращающимися частями, что обеспечивает низкий момент трения и высокий ресурс. Эффективны при высоких скоростях и температурах. Часто применяются в фланцевых ОПУ для тяжелых условий.
Щеточные уплотнения: Обеспечивают лучшую защиту от мелкой пыли за счет плотного прилегания щетинок, но создают большее сопротивление вращению. Требуют регулярной замены щетинок.
Фетровые уплотнения: Применяются для защиты от крупной пыли и грязи в условиях низкой скорости вращения. Просты в обслуживании, но менее долговечны.

Примечание: В фланцевых ОПУ, применяемых в металлургии или горнодобывающей промышленности, часто используются комбинированные системы уплотнений (например, лабиринт + щетка), чтобы обеспечить герметичность при высоких нагрузках и запыленности.

Расчет нагрузок и выбор типа ОПУ

Выбор конкретного типа ОПУ должен базироваться на инженерном расчете. Основными параметрами являются эквивалентная динамическая нагрузка и требуемый ресурс.

Расчет эквивалентной нагрузки

Для оценки пригодности ОПУ рассчитывается эквивалентная нагрузка P, которая учитывает все виды действующих сил. Упрощенная формула для шариковых ОПУ имеет вид:

P = Fr + Fa · cot(α) + M / (Dm · cos(β))

Где:

Fr — радиальная нагрузка (кН);
Fa — осевая нагрузка (кН);
α — угол контакта (для шариковых ОПУ обычно 35°–45°);
M — момент опрокидывания (кН·м);
Dm — средний диаметр дорожки качения (м);
β — угол наклона силы к плоскости, перпендикулярной оси вращения.

Примечание: Приведенная формула является упрощенной. В официальных каталогах производителей (ISO, ГОСТ) момент опрокидывания часто учитывается через отдельные коэффициенты или предельные значения, зависящие от типа ОПУ. Для точных расчетов необходимо использовать спецификацию производителя.

Для роликовых ОПУ коэффициенты перерераспределения нагрузок отличаются, так как ролики лучше воспринимают радиальные нагрузки, но хуже — осевые и моментные без специальных конструктивных решений.

Расчет ресурса L10

Базовый динамический ресурс L10 (в миллионах оборотов) рассчитывается по формуле:

L10 = (C / P)^p

Где:

C — базовая динамическая грузоподъемность (кН), указывается в каталогах производителей;
P — рассчитанная эквивалентная нагрузка (кН);
p — показатель степени: p = 3 для шариковых ОПУ, p = 10/3 для роликовых.

Если расчетная нагрузка P превышает допустимую для стандартного исполнения, необходимо переходить на фланцевое исполнение или увеличивать типоразмер (диаметр) ОПУ.

Критерии выбора

Выбирайте стандартное ОПУ, если: конструкция требует минимальных габаритов, нагрузки умеренные, есть возможность обеспечить высокую точность монтажа, скорость вращения относительно высокая.
Выбирайте фланцевое ОПУ, если: действуют высокие моменты опрокидывания, требуется повышенная жесткость узла, условия эксплуатации агрессивны (пыль, удары), используются роликовые тела качения.

Сравнительная таблица характеристик

Параметр	Стандартные ОПУ	Фланцевые ОПУ
Геометрия колец	Цилиндрическая, плоские торцы	С выступающими фланцами
Жесткость узла	Средняя	Высокая
Распределение нагрузки	Локальное (в зоне крепежа)	Равномерное по площади фланца
Грузоподъемность	Ограничена типоразмером	Повышена за счет фланцевого соединения
Масса	Меньше	Больше (на 15–25%)
Стоимость производства	Ниже	Выше (сложность обработки фланцев)
Типичные тела качения	Шарики, цилиндрические ролики	Шарики, ролики (в зависимости от назначения)

Области применения

Область применения каждого типа ОПУ определяется балансом между требуемой несущей способностью и габаритными ограничениями.

Стандартные ОПУ

Легкая и средняя строительная техника (буровые установки, малые краны).
Поворотные столы станков и роботизированные комплексы (где важна компактность).
Ветрогенераторы малой и средней мощности.
Сельскохозяйственная техника.

Фланцевые ОПУ

Тяжелая строительная техника (экскаваторы, бульдозеры, гусеничные краны).
Металлургическое оборудование (поворотные столы сталеплавильных печей, ковши экскаваторов).
Морские краны и портовое оборудование.
Ветрогенераторы большой мощности (где моменты нагрузок достигают десятков МН·м).
Прецизионное оборудование, требующее высокой жесткости без люфтов.

Итог: Фланцевые ОПУ не являются «улучшенной версией» стандартных во всех аспектах. Они представляют собой специфическое инженерное решение для задач с высокими статическими и динамическими нагрузками, где критична жесткость соединения. Для легких и компактных механизмов стандартное исполнение остается оптимальным выбором по соотношению цена/качество/габариты.
