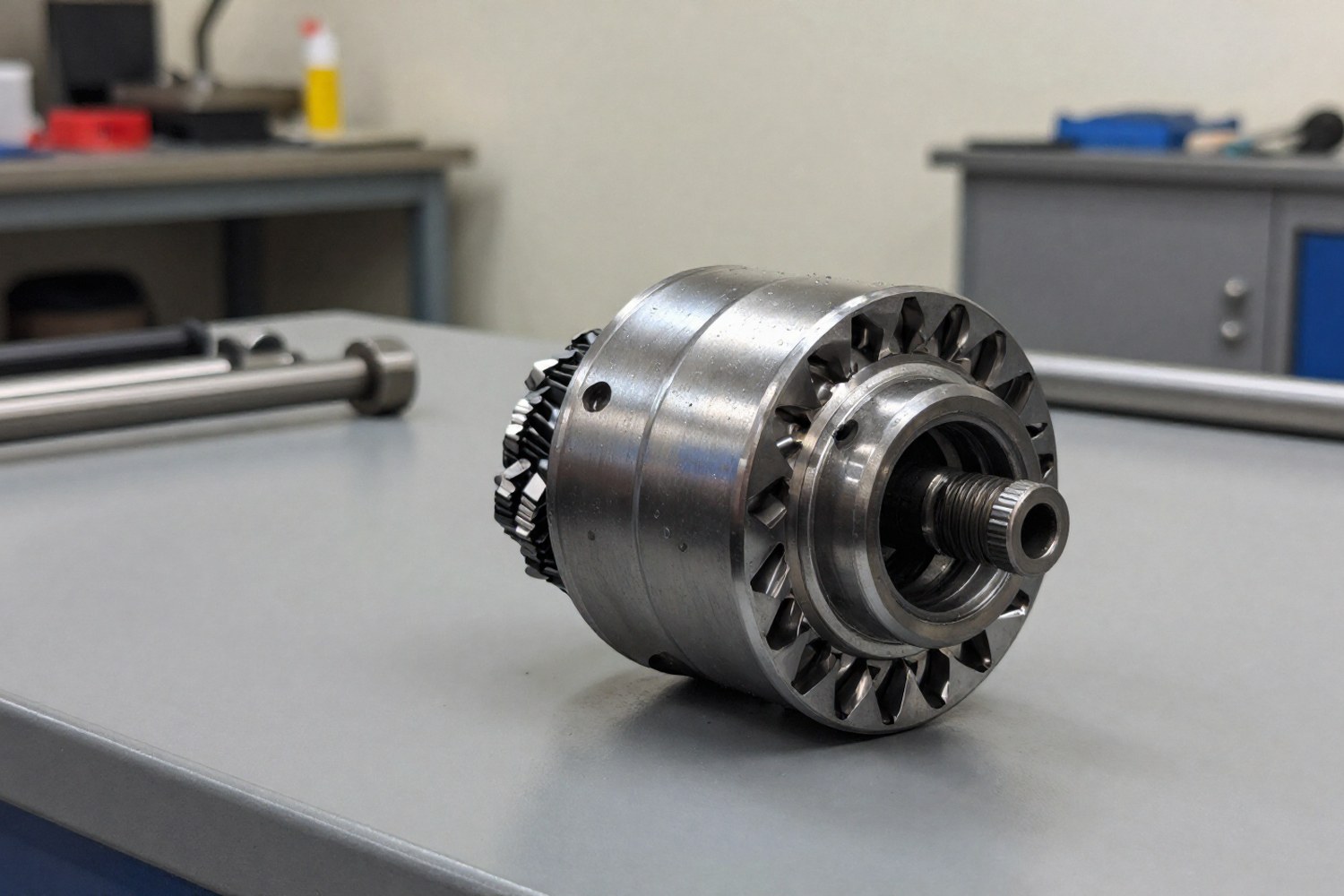

Обгонная муфта передаёт вращение только в одном направлении. Когда ведомый вал начинает вращаться быстрее ведущего, муфта разобщается, ролик или кулачок перестают зажиматься. Тип смазки в зоне зацепления, сухой контакт или жидкостная плёнка, определяет тепловой режим, износ и требования к обслуживанию.
Принципы работы и классификация
Конструкция обгонной муфты опирается на один из трёх механизмов зацепления, независимо от того, используется смазка или нет:
- Роликовые (рамповые): ролики клинятся в сужающемся зазоре между внутренней и внешней обоймой. Самый распространённый вариант для высоких моментов.
- Кулачковые: клиновидные кулачки или ползуны. Позволяют передать большой момент в компактном корпусе.
- Храповые: зубья собачки сцепляются с венцом. Почти всегда работают всухую, скольжение им не нужно, нужна жёсткая фиксация.
По типу смазки муфты делятся на сухие и смазываемые. Кинематика от этого не меняется, а вот режим трения и теплоотвод, существенно.
Сухие обгонные муфты: характеристики и ограничения
В сухих муфтах поверхности зацепления контактируют напрямую, без жидкой смазки. Иногда применяют твёрдые смазочные покрытия, например, дисульфид молибдена, или полимерные вставки, но это не замена маслу, а вспомогательный элемент.
Преимущества
- Мгновенный отклик: без масляного подпора ролики срабатывают практически сразу (< 5 мс).
- Температурная стабильность: не привязаны к вязкости масла, работают от -40°C до +120°C и выше.
- Меньше чувствительность к загрязнениям: если уплотнения нормальные, пыль и абразив не так страшны.
- Простое обслуживание: не нужны системы подачи масла, контроль уровня и фильтрация.
Ограничения
- Износ поверхностей: сухой контакт стирает ролики и обоймы быстрее.
- Шум и вибрация: металл по металлу на высоких оборотах это громко.
- Тепловой режим: тепло отводится плохо. При проскальзывании температура быстро достигает критической.
- Ограниченная скорость: предельные обороты обычно ниже, чем у смазываемых муфт, до 3000 об/мин.
Смазываемые обгонные муфты: характеристики и ограничения
Смазываемые муфты работают с маслом или консистентной смазкой. Гидродинамическая плёнка разделяет трущиеся поверхности, снижая коэффициент трения и износ. Смазку подают погружением, масляным туманом или циркуляцией.
Переход от граничного трения к жидкостному снижает износ, но добавляет инерционность: ролику нужно вытеснить масло из зазора, прежде чем он зажмётся.
Важно: Для смазываемых муфт критически важно качество смазки. Масла с антифрикционными присадками (MoS₂, графит, PTFE) использовать нельзя, они снижают коэффициент трения ниже уровня, нужного для заклинивания роликов. Муфта начнёт проскальзывать и в режиме передачи момента.
Сравнительный анализ эксплуатационных параметров
Значения ориентировочные. Реальные параметры зависят от модели, производителя и условий. Данные могут отличаться в зависимости от методик испытаний (ISO, ГОСТ и др.).
| Параметр | Сухие муфты | Смазываемые муфты |
|---|---|---|
| Ресурс работы | 10 000 – 50 000 ч | 30 000 – 100 000 ч |
| Максимальная скорость | До 3 000 об/мин | До 10 000 об/мин |
| Рабочая температура | -40°C ... +120°C | -20°C ... +100°C |
| Время отклика | < 5 мс | 5 – 15 мс |
| Шумность | Высокая | Низкая |
| Чувствительность к пыли | Средняя (требует уплотнений) | Высокая (риск абразивного износа) |
| Сложность обслуживания | Низкая | Средняя/Высокая (контроль уровня масла) |
Влияние смазки на технические параметры
Тип смазки задаёт коэффициент трения ($\mu$), от него зависит, сможет ли муфта удержать момент. Масло в смазываемых муфтах также отводит тепло. Жидкостная смазка даёт небольшую кинематическую погрешность из-за сжимаемости плёнки, но для большинства применений этим эффектом можно пренебречь.
| Тип муфты | Коэффициент трения ($\mu$) | Типичный угол зажима ($\alpha$) | Допустимый перегрев ($\Delta T$) |
|---|---|---|---|
| Сухая роликовая | 0.08 – 0.15 | 3° – 8° | 70°C – 100°C |
| Смазываемая роликовая | 0.03 – 0.08 | 4° – 10° | 30°C – 60°C |
| Сухая кулачковая | 0.10 – 0.20 | 8° – 15° | 80°C – 120°C |
| Смазываемая кулачковая | 0.04 – 0.10 | 10° – 18° | 40°C – 70°C |
При выборе смазки ориентируются на вязкость и температурные свойства:
- Минеральные масла (ISO VG 32-68): стандарт для большинства применений.
- Синтетические масла: для высоких температур или запуска при сильном минусе.
- Консистентные смазки: применяют реже, они создают сопротивление вращению и накапливают продукты износа. Лучше масляный туман или погружение.
Критерии выбора типа муфты
Решение о выборе сухого или смазываемого исполнения принимают по условиям эксплуатации.
Когда выбирать сухие муфты
- Запылённость: агрессивные среды, где масло превратится в абразивную пасту.
- Вертикальный вал: смазка стекает вниз, и её нечем удержать.
- Быстрый отклик: критично для систем безопасности или точного позиционирования.
- Экстремальные температуры: смазка замерзает или разжижается.
- Редкий режим: муфта включается эпизодически.
Когда выбирать смазываемые муфты
- Высокие скорости: свыше 3000 об/мин.
- Непрерывная работа: длительные циклы без остановок.
- Высокие нагрузки: большие моменты при компактных размерах.
- Требования к тишине: шумоизоляция оборудования важна.
- Частые обгоны: если муфта часто проскальзывает, смазка не даст перегреться.
Расчетные параметры и тепловые режимы
При проектировании узла рассчитывают передаваемый момент и оценивают тепловой баланс.
Расчет максимального крутящего момента
Базовая формула для предельного момента, который может передать муфта:
Где:
- $T_{max}$, максимальный передаваемый крутящий момент [Н·м];
- $μ$, коэффициент трения между элементами зацепления и обоймами (без учёта запаса);
- $F$, сила зажима роликов или кулачков [Н];
- $R$, эффективный радиус действия силы [м];
- $n$, количество зацепляющихся элементов.
К расчётному моменту нагрузки применяют коэффициент запаса $K$ (обычно 1,2–1,5). Его умножают на полученное значение $T_{max}$, а не включают в формулу физического предела зацепления.
Расчет передаваемой мощности
Мощность зависит от момента и скорости вращения:
Где:
- $P$, мощность [Вт];
- $T$, крутящий момент [Н·м];
- $ω$, угловая скорость [рад/с];
- $n$, частота вращения [об/мин].
Тепловой баланс и инерция
Главный риск для обгонной муфты, работа в режиме проскальзывания. Энергия вращения в этом режиме превращается в тепло.
Примечание по инерции: При выборе муфты учитывайте инерцию ведомого вала. У сухих муфт резкие ускорения и торможения опаснее, нет масляной плёнки, которая бы демпфировала удар. Это даёт ударные нагрузки на элементы зацепления.
В смазываемых муфтах тепло отводит масло. Если охлаждение не справляется, вязкость падает, плёнка разрушается, и муфта переходит в сухой контакт, с быстрым износом или заклиниванием. У сухих муфт тепло рассеивается через корпус и валы, поэтому площадь охлаждения нужно учитывать заранее.
Техническое обслуживание
Конструкция диктует разные требования к сервису.
| Операция | Сухие муфты | Смазываемые муфты |
|---|---|---|
| Периодичность | Каждые 1000–2000 часов | Каждые 2000–5000 часов |
| Основные действия | - Визуальный осмотр на износ. - Очистка от пыли сжатым воздухом. - Проверка свободного вращения в направлении обгона. - Контроль температуры корпуса. | - Проверка уровня и состояния масла. - Замена смазочного материала. - Контроль уплотнений на утечки. - Проверка системы подачи масла (форсунки, фильтры). - Запрет на смешивание разных типов масел. |
Краткий вывод: Сухие обгонные муфты подходят для запылённых сред, экстремальных температур и задач с требованием быстрого отклика. Смазываемые муфты лучше работают на высоких скоростях, при непрерывных нагрузках и когда важна тишина, но требуют контроля качества смазки и охлаждения. При расчёте момента помните: смазка снижает коэффициент трения, поэтому может понадобиться увеличить угол зажима или число роликов, чтобы сохранить несущую способность.
