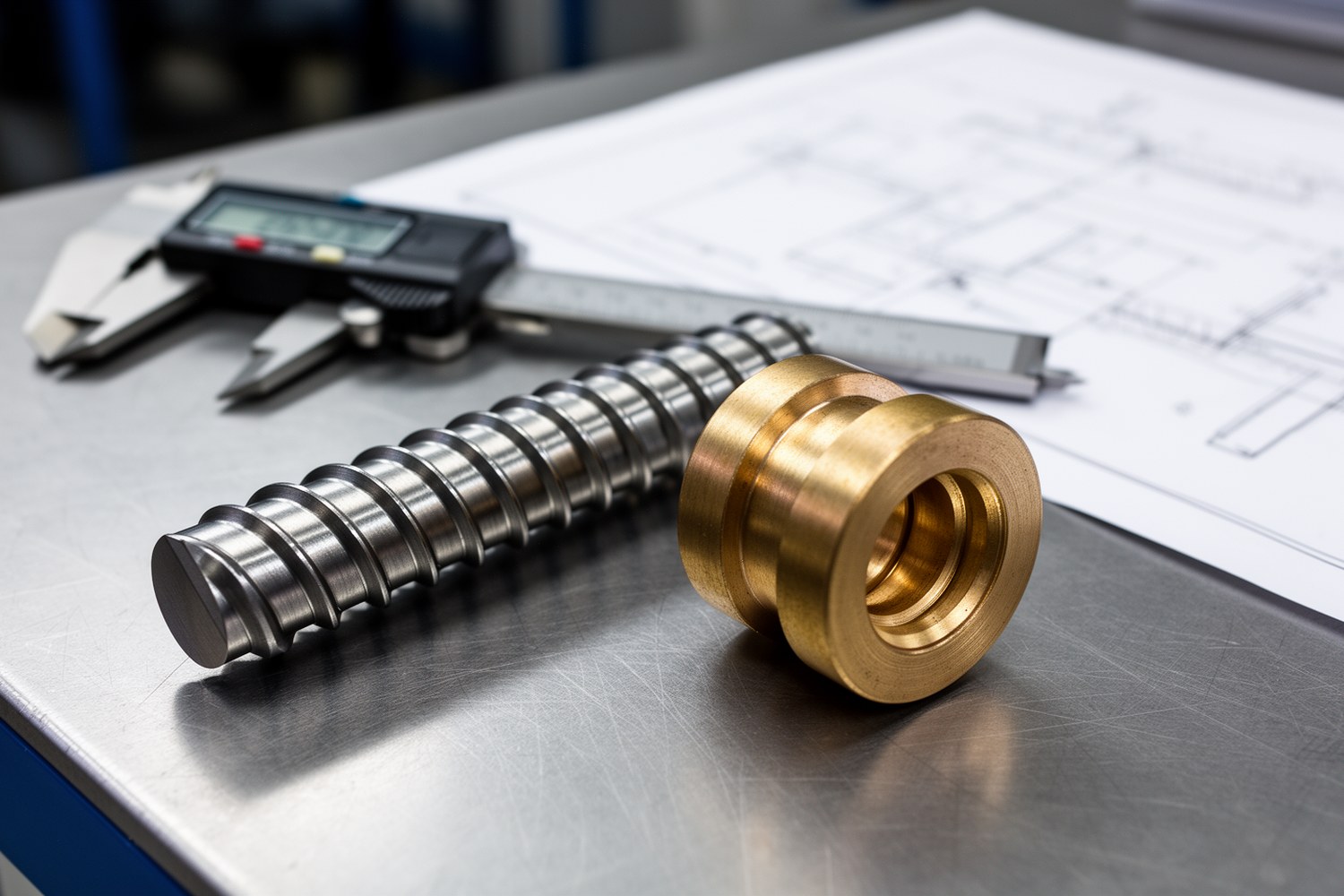

Техническая документация и стандарты на трапецеидальные передачи

Техническая документация на детали трапецеидальных передач (винты и гайки) регламентируется стандартами ЕСКД и профильными ГОСТами. От корректности указания размеров, допусков, шероховатостей и технических требований зависит собираемость узла, плавность хода и износостойкость передачи. В инженерной практике каждое условное обозначение должно однозначно считываться технологом и оператором станка.

Профиль: равнобедренная трапеция с углом 30°.
Стандарты: ГОСТ (РФ/СНГ), ISO (международные), DIN (Германия).
Ключевые параметры чертежа: номинальный диаметр, шаг (или ход), направление, поле допуска.

Нормативная база: ГОСТ, ISO и DIN

Проектирование трапецеидальных передач требует соблюдения стандартов, которые определяют геометрию профиля, номинальные диаметры, шаги и систему допусков. В таблице ниже приведено соответствие основных нормативных документов.

Купить по теме

Loctite 243, 1000 мл
23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
Loctite 290, 50 мл
2 950 ₽ Без НДС
Loctite 222, 50 мл
2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг
11 950 ₽ Без НДС

Область регламентации	ГОСТ (СНГ)	ISO (Международный)	DIN (Германия)
Профиль резьбы (угол 30°)	ГОСТ 9484-81	ISO 2901:2016	DIN 103-1
Однозаходные резьбы (размеры)	ГОСТ 24737-81	ISO 2902:2016	DIN 103-2
Многозаходные резьбы (размеры)	ГОСТ 24739-81	ISO 2902:2016	DIN 103-2
Допуски и посадки	ГОСТ 9562-81	ISO 2903:2016	DIN 103-3

Условное обозначение трапецеидальной резьбы

Правильное обозначение на чертеже исключает брак при производстве. Структура маркировки зависит от количества заходов и направления витка.

Tr d × Ph (P) LH - Точность

Где:

Tr: символ трапецеидальной резьбы;
d: номинальный наружный диаметр (мм);
Ph: ход резьбы (мм), указывается только для многозаходных;
P: шаг резьбы (мм);
LH: левое направление (для правой резьбы не указывается);
Точность: поле допуска (например, 7e, 8H).

Пример 1 (однозаходная правая):
Tr 40 × 7 - 7e
Трапецеидальная однозаходная резьба, номинальный диаметр 40 мм, шаг 7 мм, правая, поле допуска наружной резьбы (винта) 7e.

Пример 2 (многозаходная левая):
Tr 40 × 14 (P7) LH - 8H
Трапецеидальная многозаходная, диаметр 40 мм, ход 14 мм, шаг 7 мм (двухзаходная), левая, поле допуска внутренней резьбы (гайки) 8H.

Частая ошибка при чтении чертежей многозаходных винтов заключается в путанице между шагом и ходом. Ход (Ph) определяет расстояние, на которое перемещается гайка за один оборот винта. Он равен произведению шага (P) на число заходов (n).

Оформление рабочих чертежей по ЕСКД

При выполнении рабочих чертежей винта и гайки необходимо соблюдать правила ГОСТ 2.311-68 (Изображение резьбы). Наружный диаметр винта изображается сплошной основной толстой линией, внутренний показывают сплошной тонкой. Для гайки в разрезе правило обратное: внутренний диаметр выделяют толстой линией, а наружный тонкой.

Обязательные элементы на чертеже:

Выноска с обозначением указывается строго по ГОСТ и привязывается к наружному диаметру.
Размеры фасок, сбегов и недорезов должны обеспечивать свободное свинчивание и предотвращать забойки крайних витков.
Для боковых рабочих поверхностей профиля обычно назначают шероховатость Ra 1.6 или Ra 3.2, для вершин и впадин допускается Ra 6.3.

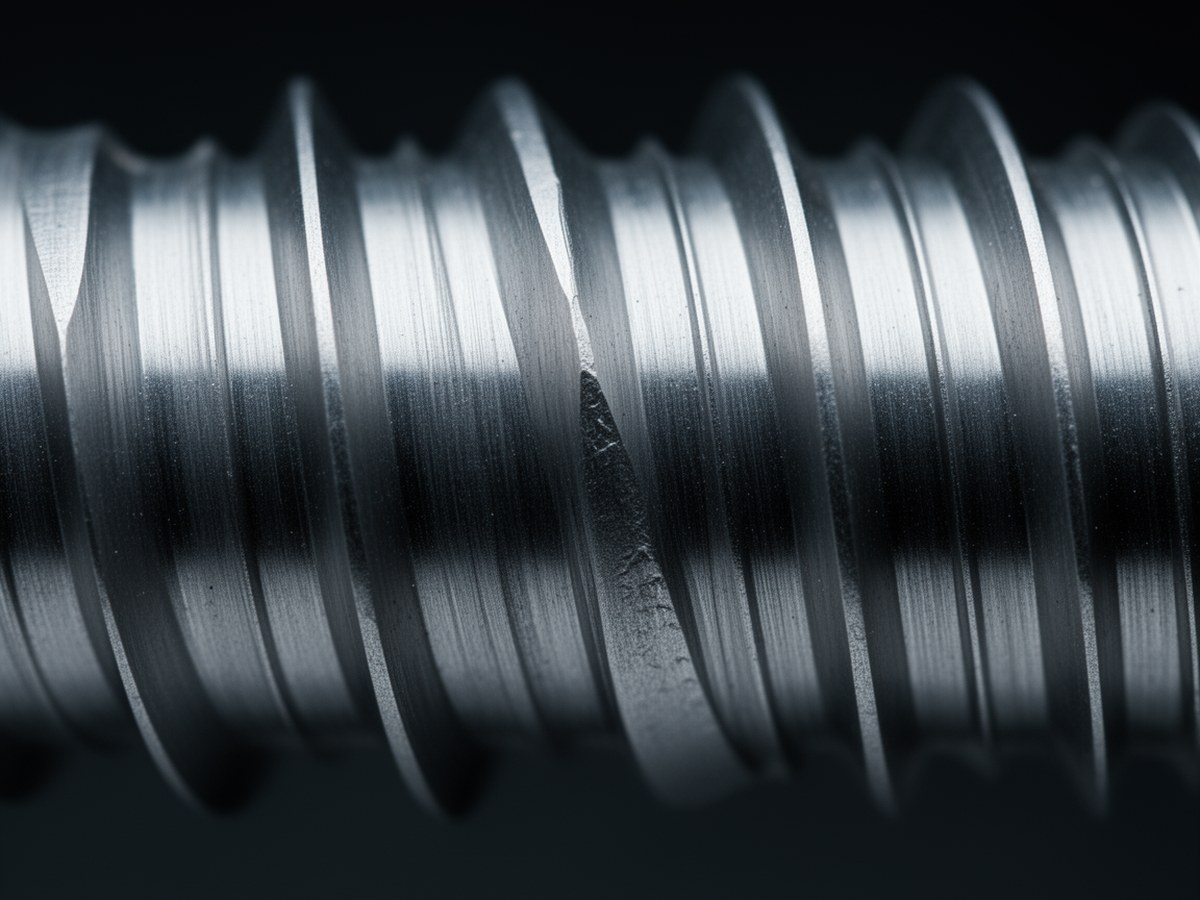

Макрофотография профиля трапецеидальной резьбы винта — Рабочие поверхности винта после чистовой токарной обработки.
