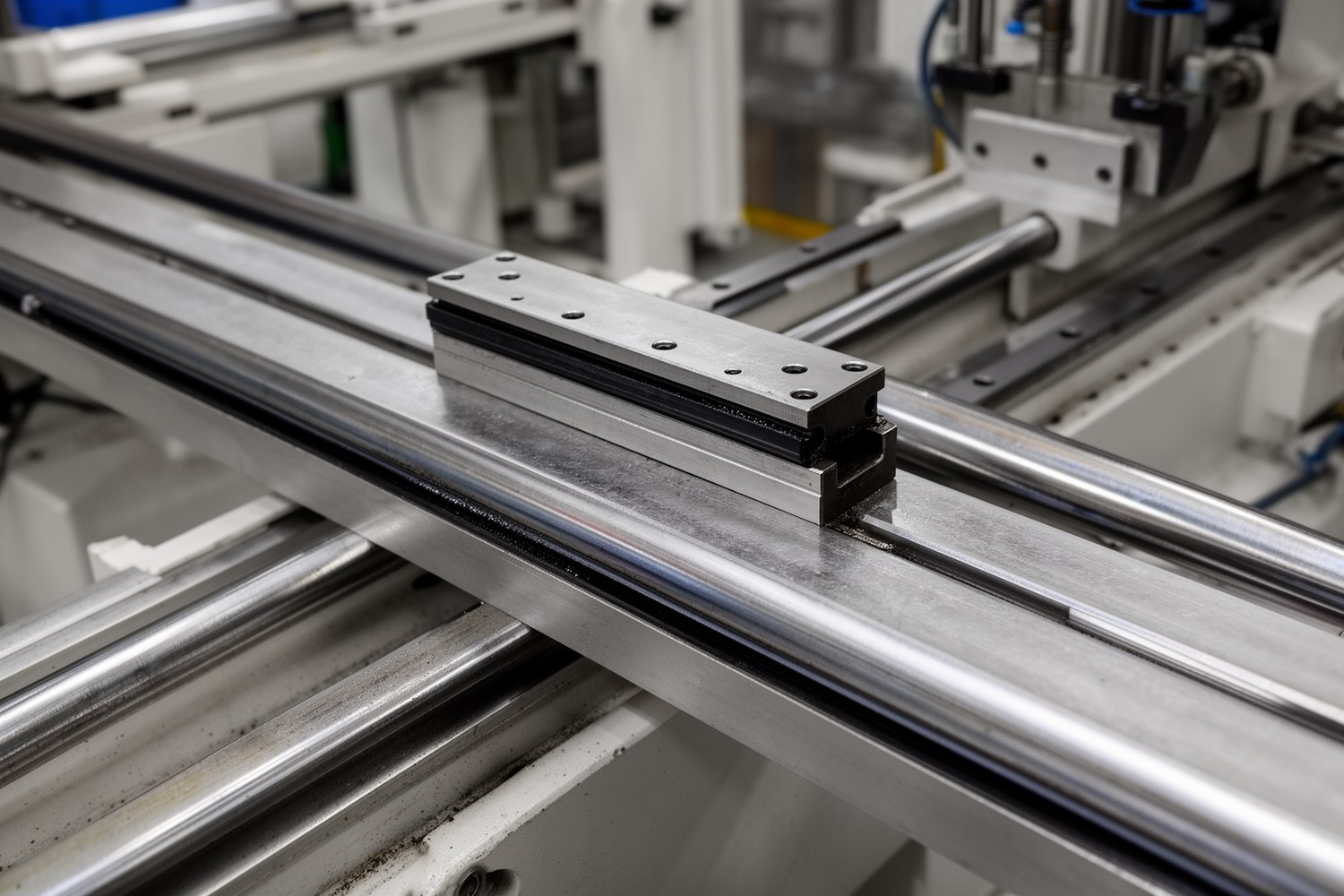

Техническое обслуживание линейных направляющих не разовое действие. Это управляемый процесс: сначала фиксируется симптом, затем проводится обслуживание и после этого проверяется результат в том же рабочем маршруте.
Кратко:
- Сначала фиксация симптома и проверка по выбранному каналу.
- Далее выполняется заправка и контроль по маршруту в том же режиме.
- Завершение цикла по факту после записи результата в журнал и оценки повторяемости.
Зачем обслуживать линейные направляющие по режиму, а не по календарю
Календарный план удобен как старт. Но устойчивый эффект даёт режимный подход: нагрузка, температура, загрязненность, длина хода и требования к повторяемости.
Стабильность траектории
Цель обслуживания, сохранить повторяемость и плавность хода на рабочих режимах, а не только снизить видимый шум.
Смысл интервалов
Ориентир даёт расчёт, окончательное решение принимается по измерениям на этой оси.
Раннее предупреждение
Четкий цикл диагностики снижает риск аварийного простоя и повторных вмешательств.
Сигналы для диагностики, когда нужно вмешательство
Логика проста: наблюдение, подтверждение, проверка, действие.
| Наблюдение | Что обычно означает | Канал проверки | Первичное действие |
|---|---|---|---|
| Шум с пульсацией в одной зоне хода | Непостоянная смазочная пленка или локальный дефект контакта | Визуальный осмотр и контроль прямого/обратного хода | Остановить увеличение дозы и локально диагностировать участок |
| Рост температуры возле каретки | Изменение условий трения, возможная перегрузка | Температурный контроль в нескольких точках после серии циклов | Сравнить с базой режима и паузами, проверить чистоту посадки |
| Изменение усилия перемещения | Новый натяг, зазоры или загрязнение в зоне контакта | Измерение усилия в прямом и обратном ходе | Проверить преднатяг, посадку каретки, состояние уплотнений |
| Изменения смазки: потемнение, кристаллы, металлический блеск | Деградация пленки или попадание твердого загрязнения | Визуальный контроль, точечный отбор при повторении | Вернуться к точечной диагностике без повышения дозировки |
| Ухудшение повторяемости по координате | Снижение кинематической стабильности и рост люфтообразной составляющей | Контрольный маршрут два цикла подряд | Не менять интервал вслепую, сначала устранить причину |
Признаки остановки и углубленной диагностики
| Сочетание признаков | Критерий срабатывания | Действие |
|---|---|---|
| Температура + рост усилия + пульсация шума | Устойчиво в двух циклах | Перевести узел в безопасный режим и провести диагностику посадки/геометрии |
| Металлический блеск или включения в смазке | Повторный признак при повторной проверке | Прекратить дальнейшее дозирование и перейти к детальной проверке контакта |
| Нестабильная плавность в одной зоне и дрожание | Сохраняется при повторе цикла | Остановить эксплуатацию оси до оценки крепления и упругих включений |
Что контролировать в техобслуживании линейных направляющих
Минимальный набор параметров должен закрывать механику и эксплуатацию в одном проходе.
| Параметр | Метод | Ориентир | Зачем важно |
|---|---|---|---|
| Преднатяг | Динамометрический ключ, контур по процедуре | Отклонение от базового значения по регламенту | Неправильная настройка меняет контактную схему и ресурс |
| Натяг (усилие перемещения) | Тестер перемещения по контрольному маршруту | Стабильность усилия между проходами | Показывает, как меняется режим трения в динамике |
| Параллельность | Лазерный измеритель, контрольная база | Около 0,02 мм/м как ориентир для типовой оси | Снижение параллельности усиливает локальную перегрузку каретки |
| Плавность хода | Контрольный цикл, визуальный и инструментальный | Отсутствие выраженных пиков на повторном проходе | Плавность напрямую влияет на точность позиционирования |
| Прямолинейность рельса | Проверка уровнем или индикатором | Около 0,01 мм/м как ориентир для точной оси | Деформация рельса меняет профиль нагрузки и износ |
| Износ дорожек качения | Профилометр, визуальная инспекция | Порог 0,005 мм для расширенной проверки | Ранний индикатор проблемного смазочного режима |
Базовый протокол обслуживания
Лучше держать последовательный чек-лист, а не разрозненные действия.
| Шаг | Что делаем | Что фиксируем | Критерий перехода |
|---|---|---|---|
| 1 | Подготовка | Состояние каретки, дорожек, уплотнений | Устранены свободные загрязнения, уплотнения контролируемы |
| 2 | Базовый замер | Температура, усилие перемещения, шум | Есть исходная точка в журнале |
| 3 | Очистка | Тип загрязнений и зона скопления | Нет открытых абразивных включений в зоне смазки |

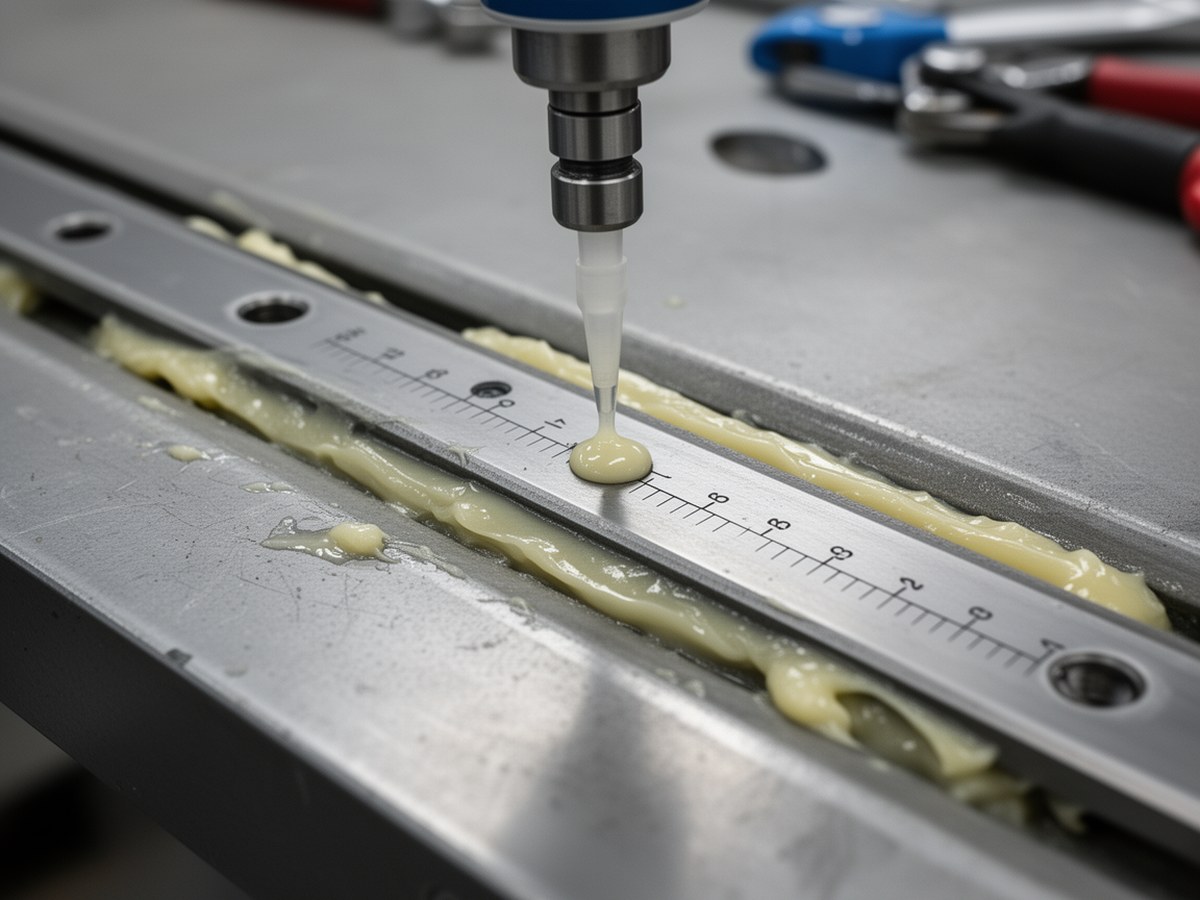

| 4 | Подача смазки | Объем, точка подачи, число проходов | Нет локального избытка и сухих зон |
| 5 | Распределение | 2-3 прохода в прямом и обратном направлении | Сопротивление на проходах выравнивается |
| 6 | Контроль после обслуживания | Температура, плавность, повторяемость | Нет выраженного роста признаков риска |
| 7 | Повторная проверка | Результат через 24 часа и 5-7 дней | Решение о коррекции интервала или диагностике |
Чек-лист журнала ТО по одному маршруту
| Блок | Что записывать | Минимальный смысл |
|---|---|---|
| Перед работой | Дата, ось, режим, нагрузка, температура, шум, усилие перемещения | Определить базовую точку для сравнения |
| Во время обслуживания | Материал, объем, точка подачи, число проходов, ответственный | Убрать вариативность между сменами |
| После обслуживания | Контрольный маршрут, повторные значения, изменения по зонам | Подтвердить или отклонить гипотезу |
| Решение | Новый интервал, дополнительная диагностика или остановка узла | Связать действие с наблюдением, а не с привычкой |
Смазка и интервалы: что выбрать и как корректировать
Для большинства механизмов стартуют с консистентной смазки. Выбор по режиму не по бренду.
Обычный режим
Нагрузки умеренные, среда относительно чистая. Интервал подтверждается по маршруту и журналу.
Высокоскоростной режим
Главный акцент на тепловую стабильность, усиленный контроль после заправки.
Тяжелый режим
Чаще проверка после коротких прогонов и контроль загрязнения.
Влажная и грязная среда
Основной акцент на уплотнениях, пусках и паузах оси.
| Режим | Частота контрольного цикла после корректировки | Что отслеживать в первую очередь |
|---|---|---|
| Обычный | Базовый цикл: 24 часа и 5-7 дней | Стабильность усилия и повторяемость |
| Высокоскоростной | Укороченный цикл после заправки | Температура и шумовые пики |
| Тяжелый | Более частая проверка в течение смены или по нагрузке | Состояние смазочной пленки и уплотнений |
| Запыленные и мокрые условия | Частые паузы и дополнительный контроль после простоя | Чистота зоны контакта и рост натяга |
Пороговые действия и когда нужна диагностика узла
Работать через два подтвержденных цикла, затем решать по матрице.
| Сигнал после контроля | Как корректируем | Когда идем на диагностику посадки и геометрии |
|---|---|---|
| Рост усилия при стабильном шуме | Увеличиваем частоту контроля, уточняем интервал | Если на втором цикле признак не ушел |
| Системный перегрев и ухудшение плавности | Возвращаемся к базовому объему, не увеличиваем дозу | Да, при повторении на втором маршруте |
| Металлический блеск или включения | Смазывание не наращиваем | Да, приоритетно до механической проверки |
| Локальное дрожание и пульсация | Пауза режима и уточнение источника пульсаций | Да, если после проверки уплотнений и повторного маршрута не стабилизировалось |
Температура, вибрация и динамика нагрузок
Эти параметры часто первыми показывают, что смазка уже не закрывает проблему.
Коэффициент динамичности как ориентир:
K_d = 1 + v² / (2 × g × δ)K_d, безразмерный коэффициент; v, м/с, g, 9,81 м/с², δ, допустимый прогиб направляющей, м.
Тепловая податливость для оценки влияния температуры:
ΔL = α × L × ΔTΔL, изменение длины (мм), α, коэффициент теплового расширения (1/°C), L, базовая длина (мм), ΔT, изменение температуры (°C).
| Диапазон вибрации | Типовой эффект | Практический ответ |
|---|---|---|
| Низкий | Локальные колебания без тренда | Увеличить частоту контрольного цикла |
| Средний | Нестабильность усилия и пульсации | Проверить крепление, демпфирование, уплотнения |
| Высокий | Вероятность механического дефекта | Остановить эксплуатацию оси и проводить диагностику посадки |
Экстремальные условия и ресурсный взгляд
В тяжелой среде важнее не «идеальная смазка», а частота проверки и дисциплина маршрута.
| Условия | Что увеличивает риск | Что контролируем | Практический акцент |
|---|---|---|---|
| Высокая температура | Разжижение пленки, локальный выдавливание | Температура каретки и изменения хода после разгона | Сжимать интервалы контроля |
| Пыль, стружка | Механическое загрязнение дорожек | Уплотнения, чистка зоны подачи | Увеличить частоту проверки в начале смены |
| Влажная среда | Деградация пленки и коррозия | Состояние пленки, признаки влаги | Контроль после паузы и после запуска |
| Вакуум и чистые помещения | Требования к совместимости смазки | Соответствие среды и состава смазки | Менять состав только после подтвержденной верификации |
Ориентировочный расчет ресурса по динамической грузоподъемности:
L_res = (C/P)³ × 50000L_res, ориентир ресурса, C и P, ньютоны. Это расчетная рамка, не нормативный срок.
Типичные ошибки в техобслуживании и как их убрать
- Одинаковые интервалы для разных осей и режимов.
- Увеличение дозировки без диагностики признаков пленки и шума.
- Пропуск разового контроля после простоя или запуска и повторная обработка «по привычке».
- Отсутствие записанного базового состояния, из-за чего нельзя понять, помогло или ухудшило обслуживание.
Вывод: техобслуживание работает по одной логике, диагностировать, действовать, подтверждать. Если признак стабилизировался по маршруту, корректируйте интервал. Если нет, сначала углубленная диагностика посадки, геометрии и механики, после этого пересматриваем подход к смазке.
