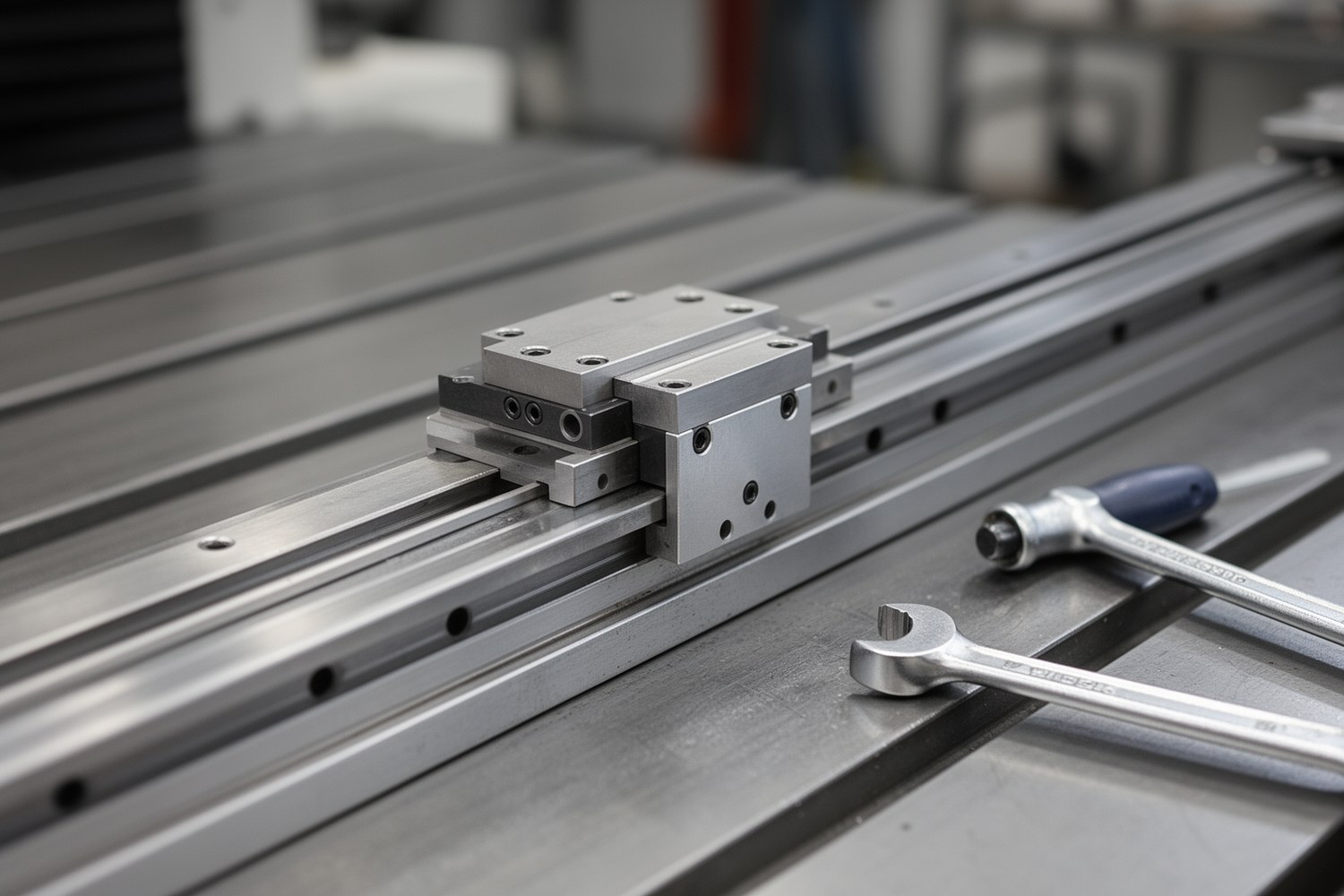

Линейные направляющие обслуживают для сохранения точности перемещения, снижения износа и прогнозируемого планирования ремонта. Регламент ТО целесообразно строить не только по календарю, но и по фактической наработке, нагрузке, скорости и загрязнённости среды.
- Состав узла: рельс, каретка, уплотнения, крепёж, система подачи смазки.
- Минимальный цикл: фиксация симптома, осмотр, очистка, смазка, измерения, верификация результата.
- Решение о вмешательстве принимайте по измеряемым порогам, а не по субъективной оценке хода.
Все интервалы, пороги и численные значения в таблицах ниже являются ориентировочными. Перед применением верифицируйте их по паспорту узла, документации станка и требованиям процесса.
Область применения и термины ТО
Регламент применяют к узлам линейного перемещения в станках, роботизированных модулях и автоматизированных линиях. Он задаёт единый порядок работ, но не заменяет конструкторскую и эксплуатационную документацию конкретного оборудования.
Профилактическое ТО
Плановые операции по календарю или наработке: очистка, контроль состояния, пополнение смазки, проверка крепежа.
Предупредительное ТО
Обслуживание по состоянию (condition-based maintenance, CBM): решение о вмешательстве принимается по трендам параметров и результатам диагностики.
Корректирующее ТО
Устранение уже проявившегося дефекта: замена изношенных компонентов, восстановление геометрии, ремонт системы смазки.
Структура узла и критичные точки контроля
Для рельса контролируйте состояние дорожек качения, коррозию и отклонения геометрии. Для каретки оценивайте люфт, плавность хода, шум и локальный нагрев. Для уплотнений проверяйте целостность кромок и удержание смазки. Для крепежа контролируйте момент затяжки и признаки микросдвига.
Термины используйте последовательно: «люфт/зазор» как измеряемое отклонение, «преднатяг» как настроечный параметр. Снижение преднатяга подтверждайте измерениями, а не только визуальным осмотром.
Регламент операций: осмотр, очистка, смазка, проверка
- Фиксация симптома. Запишите проявление: рост шума, скачки усилия перемещения, ухудшение повторяемости, локальный нагрев.
- Осмотр. Проверьте дорожки рельса, торцы каретки, уплотнения, штуцеры смазки, крепёж.
- Очистка. Удалите старую смазку и загрязнения безворсовым материалом и совместимым очистителем.
- Смазка. Внесите нормированное количество смазки выбранного класса, затем прокачайте каретку по рабочему ходу.
- Измерения. Зафиксируйте усилие перемещения, зазор, вибрацию, температуру и геометрию.
- Верификация. Сравните параметры до и после обслуживания, внесите запись в журнал, подтвердите статус узла.

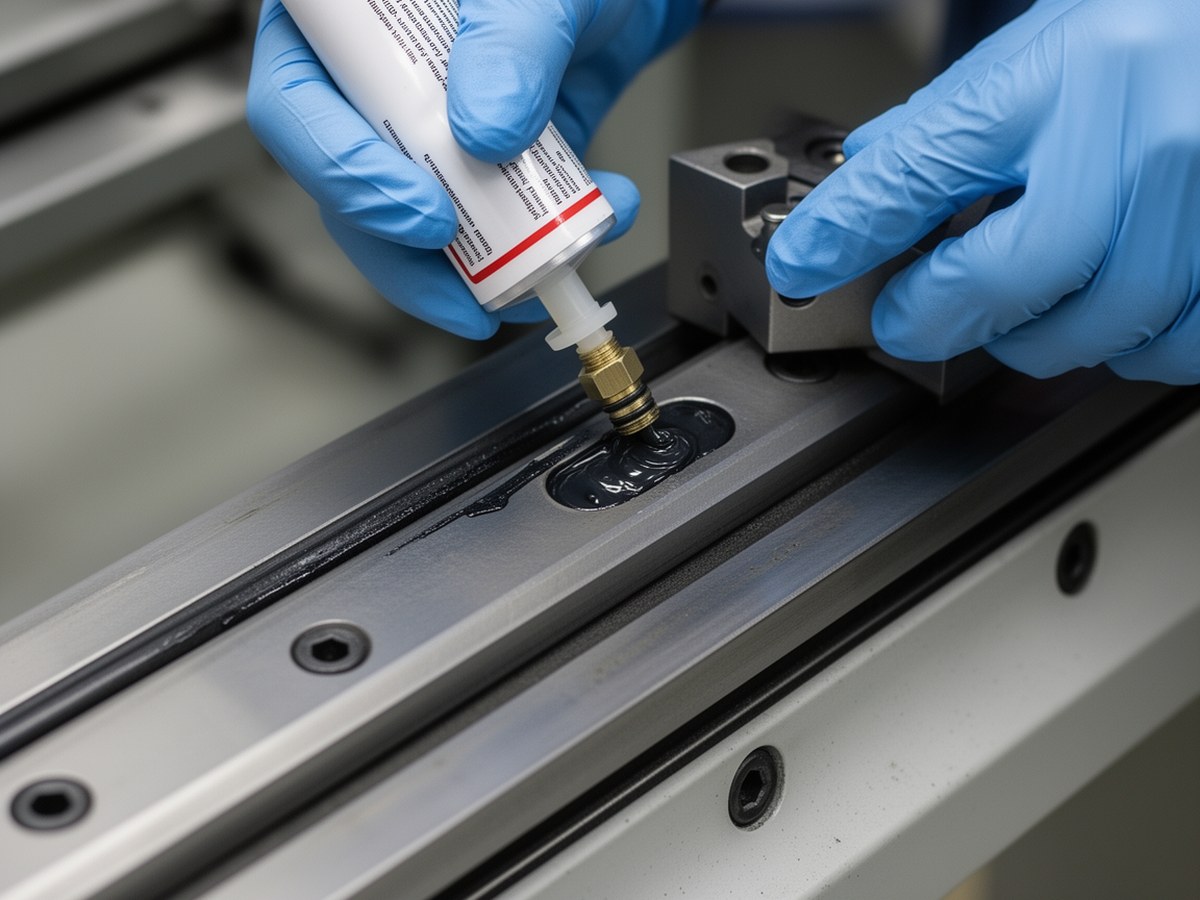

Смазка как часть регламентного цикла
Изображение уместно перед перечнем шагов, чтобы визуально зафиксировать ключевую операцию цикла ТО.
Периодичность и настройка интервалов по условиям эксплуатации
Начните с базовых интервалов по наработке, затем корректируйте их по данным эксплуатации.
Переход от календарного ТО к обслуживанию по состоянию
- Базовый период 8–12 недель. Сохраняйте текущий график и собирайте базовую линию по усилию, температуре, вибрации и люфту.
- Пороги предупреждения и аварии. Задайте уровни «предупреждение» (warning) и «авария» (alarm) относительно базы, подтвердите их на 2–3 повторных циклах.
- Правило пересмотра. Пересматривайте пороги и интервалы не реже 1 раза в 3 месяца и после смены нагрузки, скорости, смазки или среды.
| Вид ТО | Условия | Ориентировочный интервал | Состав операций |
|---|---|---|---|
| Профилактическое | Чистая сухая среда | 250–500 ч | Осмотр, очистка, смазка, базовые измерения |
| Профилактическое | Пыль, абразив | 80–200 ч | Усиленная очистка, контроль уплотнений, смазка |
| Профилактическое | Влага, СОЖ | 120–250 ч | Контроль коррозии, смазка с антикоррозионными свойствами |
| Профилактическое | Температура > 60 °C | 100–200 ч | Контроль вязкости, температуры, состояния смазочной плёнки |
| Предупредительное | Любые условия | По тренду | Вмешательство по порогам и скорости изменения параметров |
Выбор смазки: совместимость, вязкость, температура, загрязнения
При выборе учитывайте температуру, скорость, нагрузку и риск контакта с влагой или СОЖ. При смене типа смазки проверяйте совместимость загустителей и базовых масел: смешение без проверки может вызвать разжижение или избыточное загущение, что ускоряет износ каретки.
| Фактор | Что проверять | Практический ориентир |
|---|---|---|
| Базовое масло | Минеральное/синтетическое | Синтетическое обычно стабильнее при широком диапазоне температур |
| Вязкость | Стабильность плёнки на рабочей скорости | При более высокой нагрузке и меньшей скорости обычно требуется более высокая вязкость |
| Загуститель | Совместимость при доливе | Не смешивайте смазки без проверки совместимости |
| Среда | Пыль, вода, СОЖ, химия | Требуются повышенная адгезия и антикоррозионные свойства |
| Температура | Минимум/максимум в цикле | Держите запас по верхней границе не менее 10–15 °C |
Если тип смазки меняется, выполните промывку по регламенту узла и сократите первый контрольный интервал. После запуска дополнительно проверьте температуру каретки, шум, усилие перемещения и состояние уплотнений.
Контролируемые параметры и методы измерения
| Параметр | Единицы | Метод | Типовой порог внимания |
|---|---|---|---|
| Усилие перемещения | Н | Динамометр или телеметрия привода | Рост более 15–20% от базового |
| Люфт (зазор) | мм | Индикатор часового типа | Рост выше внутреннего допуска узла |
| Прямолинейность | мм/м | Уровень, лазер, поверочная линейка | Выход за допуск процесса |
| Параллельность осей | мм/м | Лазерная проверка или индикатор | Стабильный тренд к верхней границе допуска |
| Виброускорение | g | Акселерометр, спектральный анализ | Рост RMS и появление новых спектральных пиков |
| Температура каретки | °C | Контактный датчик или термокамера | Стабильное превышение базового уровня на 10 °C |
Типовые дефекты и ранняя диагностика
| Симптом | Вероятная причина | Что проверить первым шагом |
|---|---|---|
| Рывки и локальные подклинивания | Загрязнение дорожек, деформация рельса, повреждение тел качения | Чистота дорожек и геометрия рельса |
| Рост шума на постоянной скорости | Дефект дорожек, недостаток смазки, износ уплотнений | Наличие смазки и целостность уплотнений |
| Локальный нагрев каретки | Избыточный преднатяг, деградация смазки, перекос | Температурный профиль по ходу и момент затяжки крепежа |
| Коррозия рельса | Влага, агрессивная среда, недостаточная защита | Очаги коррозии в зоне качения и состояние защитной плёнки |
| Утечка смазки, повреждение пыльников | Старение уплотнений, абразив, ошибка монтажа | Кромки уплотнений и исправность подачи смазки |
Тяжёлые среды эксплуатации: дополнительные меры
| Условия | Основной риск | Дополнительные меры ТО |
|---|---|---|
| Абразивная пыль | Ускоренный износ дорожек и уплотнений | Сократить интервал очистки и смазки, усилить контроль кромок уплотнений |
| Высокая влажность/СОЖ | Коррозия и деградация смазки | Чаще контролировать защитную плёнку и очаги коррозии, применять влагостойкую смазку |
| Химически активная среда | Разрушение уплотнений и изменение свойств смазки | Проверять химическую стойкость материалов и сокращать интервал инспекции |
| Температурные циклы | Изменение преднатяга и вязкости | Контролировать тепловой профиль, корректировать интервалы и тип смазки |
Критерии предельного состояния и правила вмешательства
Статусы «ограниченно годен» и «негоден» задавайте по узлам и по влиянию на качество процесса. При пересечении аварийного порога переводите узел в корректирующее ТО. При устойчивом росте параметра в пределах допуска применяйте предупредительное ТО с укороченным интервалом.
| Узел | Статус «ограниченно годен» | Статус «негоден» | Решение |
|---|---|---|---|
| Рельс | Отклонение геометрии 70–80% внутреннего допуска; поверхностные дефекты вне основной зоны качения | Сколы/раковины в зоне качения; устойчивый выход геометрии за допуск | Укороченный интервал и коррекция режима / замена рельса |
| Каретка | Люфт 70–80% допуска; рост усилия до уровня предупреждения | Люфт выше допуска; повторяющиеся подклинивания; устойчивый перегрев до аварийного уровня | Диагностика и ремонт / замена каретки |
| Уплотнения | Начальное старение кромок без потери герметичности | Разрывы, утечка смазки, интенсивное попадание абразива | Плановая замена / немедленная замена |
| Крепёж | Момент затяжки 90–95% от заданного, без признаков сдвига | Момент ниже 90% или признаки микросдвига рельса | Протяжка с контролем / останов и восстановление базирования |
Пороговые уровни в таблице шаблонные. Финальные значения утверждайте по документации конкретного узла и технологическим допускам участка.
Справочные расчёты ресурса и термодеформаций
L = (C/P)^3 × 50000
где L — номинальный ресурс (м), C — динамическая грузоподъёмность (Н), P — эквивалентная динамическая нагрузка (Н).
Формула даёт ориентировочную оценку при корректно определённой нагрузке и штатной смазке. Для переменных режимов рассчитывайте эквивалентную нагрузку по циклу и сверяйте оценку с фактическими трендами состояния.
ΔL = α × L × ΔT
где ΔL — тепловое удлинение (мм), α — коэффициент линейного расширения (1/°C), L — длина (мм), ΔT — изменение температуры (°C).
Kd = 1 + v²/(2 × g × δ)
где Kd — оценочный коэффициент динамичности, v — скорость (м/с), g — 9.81 м/с², δ — принятый в модели допустимый прогиб (м).
Применяйте только как упрощённую оценку для конкретной расчётной схемы (удар/торможение при заданной податливости). Это не универсальная формула для всех режимов, её нужно подтверждать измерениями вибрации, усилия и температуры.
Мониторинг состояния: пороги, тревоги, действия
| Канал мониторинга | Порог «предупреждение» | Порог «авария» | Действие персонала |
|---|---|---|---|
| Температура каретки | База + 10 °C | База + 20 °C | Проверка смазки и нагрузки, при аварии останов |
| Виброускорение RMS | Рост на 30% к базе | Рост на 60% к базе | Повторное измерение, спектральная проверка, решение о ремонте |
| Усилие перемещения | Рост на 15% | Рост на 30% | Очистка, смазка, проверка геометрии и преднатяга |
| Люфт | 80% допуска | Превышение допуска | Переход в корректирующее ТО |
Для исключения ложных срабатываний подтвердите тревогу повторным измерением в том же режиме, проверьте датчик и крепление, затем сопоставьте аномалию с соседними параметрами. Изолированное отклонение без подтверждения трендом требует наблюдения, а не немедленной замены.
Формы документов: чек-лист и журнал ТО
Чек-лист цикла: дата и наработка, симптомы, состояние рельса/каретки/уплотнений/крепежа, тип и объём смазки, измерения до и после, заключение (годен, ограниченно годен, ремонт), подпись исполнителя.
Журнал трендов: фиксируйте данные каждый цикл ТО и дополнительно после любой тревоги. Храните записи не менее 6–12 месяцев; оценивайте не только абсолютные уровни, но и скорость изменения параметров.
