Техническое обслуживание линейных подшипников и направляющих качения помогает сохранить жесткость механической системы и выработать расчетный ресурс. Регулярный уход защищает детали от фреттинг-коррозии, задиров и усталостного выкрашивания, а также поддерживает стабильный преднатяг.
- Новые направляющие: перед запуском нужно удалить заводскую консервационную смазку, если она несовместима с рабочей.
- Регулярная смазка: создает гидродинамическую пленку, которая снижает контактные напряжения между телами качения и дорожками.
- Диагностика: визуальный и инструментальный контроль помогает заметить потерю преднатяга до появления критических люфтов.
Регламент технического обслуживания
Чтобы оборудование работало без сбоев, обслуживание линейных подшипников делят на три этапа: ежедневное (ЕО), первое техническое (ТО-1) и второе (ТО-2). Периодичность зависит от нагрузки, скорости и количества грязи в рабочей зоне.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
| Вид ТО | Периодичность | Перечень выполняемых работ | Контролируемые параметры |
|---|---|---|---|
| ЕО | Ежедневно перед сменой | Очистка открытых участков рельса от стружки и пыли. Осмотр торцевых уплотнений. | Уровень шума, плавность хода, температура каретки (не выше 60 °C). |
| ТО-1 | Каждые 100–500 км пробега | Пополнение смазки через пресс-масленки. Проверка крепления рельсов и кареток. | Наличие масляной пленки на рельсе, состояние полимерных скребков. |
| ТО-2 | Раз в 6–12 месяцев | Полная промывка системы (при необходимости), замена изношенных уплотнений, инструментальный замер зазоров. | Радиальный зазор, сохранение преднатяга, отсутствие следов бринеллирования. |
Смазочные материалы и методы нанесения
От правильной смазки зависит реальный срок службы направляющих. Выбор между пластичной смазкой и жидким маслом опирается на скорость перемещения, нагрузки и конструкцию станка.
Пластичные смазки
Подходят для большинства стандартных систем. Для кареток оптимальны составы на основе литиевого мыла с классом консистенции NLGI 2. Они хорошо держатся в зоне трения и дополнительно герметизируют зазоры. Базовую вязкость масла подбирают по нагрузке (обычно 100–200 сСт при 40 °C).
Жидкие масла
Нужны в высокоскоростных системах (от 1 м/с) или при наличии централизованной подачи смазки. Рекомендуются индустриальные масла с кинематической вязкостью от ISO VG 32 до ISO VG 68. Масло лучше отводит тепло, но требует постоянного пополнения и надежных уплотнений против утечек.
Внимание: Не смешивайте смазки с разными загустителями (например, литиевые с полиуреазными). Состав расслоится, базовое масло вытечет, и система смазывания перестанет работать.
Расчет интервала смазывания
Частота обслуживания зависит от условий работы. Базовый интервал для пластичной смазки в нормальной среде составляет около 100 км пробега. Для точного расчета используют формулу:
Где:
L_{s}: скорректированный интервал смазывания (км);
L_{0}: базовый интервал (указывает производитель, обычно 100 км);
f_{t}: температурный коэффициент (при T > 60 °C интервал сокращается вдвое);
f_{c}: коэффициент загрязнения среды (от 0.1 для пыльных цехов до 1.0 для чистых комнат);
f_{v}: коэффициент скорости.
Для компактных закрытых подшипников без стандартных пресс-масленок часто применяют метод шприцевания. Смазку вводят прямо под защитную манжету медицинским шприцем с затупленной иглой, чтобы не снимать уплотнения.
Процесс пополнения смазки

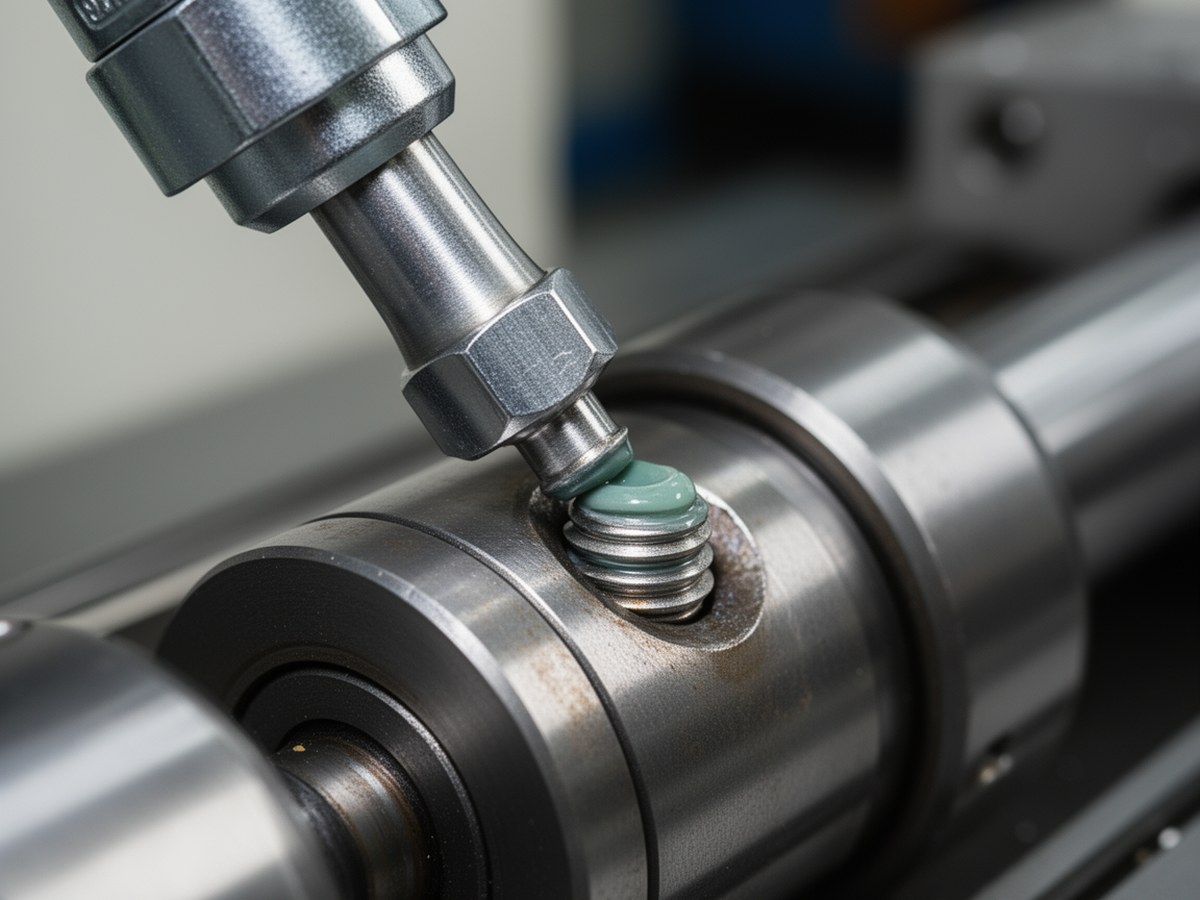

Иллюстрация подачи пластичной смазки в каретку.
Очистка и защита направляющих
Перед новой смазкой или во время ТО-2 поверхности нужно тщательно очистить. Старая смазка вперемешку с абразивом работает как притирочная паста и быстро увеличивает радиальный зазор.
- Расконсервация: Новые направляющие часто покрыты антикоррозионным составом. Если он несовместим с выбранной смазкой, его стирают безворсовыми салфетками с изопропиловым спиртом.
- Безопасные растворители: Можно использовать специальные обезжириватели на спиртовой основе или очищенный керосин.
- Запрещенные вещества: Ацетон, толуол и хлорсодержащие растворители разрушают полимерные торцевые уплотнения (скребки) и сепараторы (детали набухают и становятся хрупкими).
Диагностика неисправностей и дефектовка
Регулярная проверка защищает узел от внезапных поломок. Потеря преднатяга выступает главным индикатором износа. Когда радиальный зазор растет, система теряет жесткость. Из-за этого появляются вибрации, а точность обработки на станках с ЧПУ падает.
| Вид дефекта | Визуальные и тактильные признаки | Основные причины | Методы устранения |
|---|---|---|---|
| Фреттинг-коррозия | Красно-бурый порошкообразный налет на дорожках качения, матовые пятна. | Микровибрации при неподвижной каретке, выдавливание смазки из зоны контакта. | Использование смазок с противозадирными (EP) присадками, увеличение вязкости базового масла. |
| Бринеллирование | Пластические деформации (вмятины) на дорожках качения с шагом, равным расстоянию между телами качения. | Ударные нагрузки, превышение статической грузоподъемности (C0), неправильный монтаж. | Замена направляющей и каретки. Проверка расчетов нагрузок и правильности сборки. |
| Усталостное выкрашивание | Отслаивание чешуек металла с рабочих поверхностей (питтинг), сильный шум при движении. | Естественное исчерпание ресурса (L10), чрезмерный преднатяг, перекос при монтаже. | Полная замена узла. Проверка геометрии посадочных мест. |
| Задиры | Глубокие царапины в направлении движения, подклинивание каретки. | Разрыв масляной пленки, попадание крупного абразива из-за разрушения скребков. | Замена узла, установка дополнительных защитных гофров и новых уплотнений. |
Инструментальный контроль включает замер момента страгивания динамометрическим ключом и проверку осевого люфта индикатором часового типа. Если цифры отличаются от паспортных, придется менять тела качения (если позволяет конструкция каретки) или весь узел целиком.
