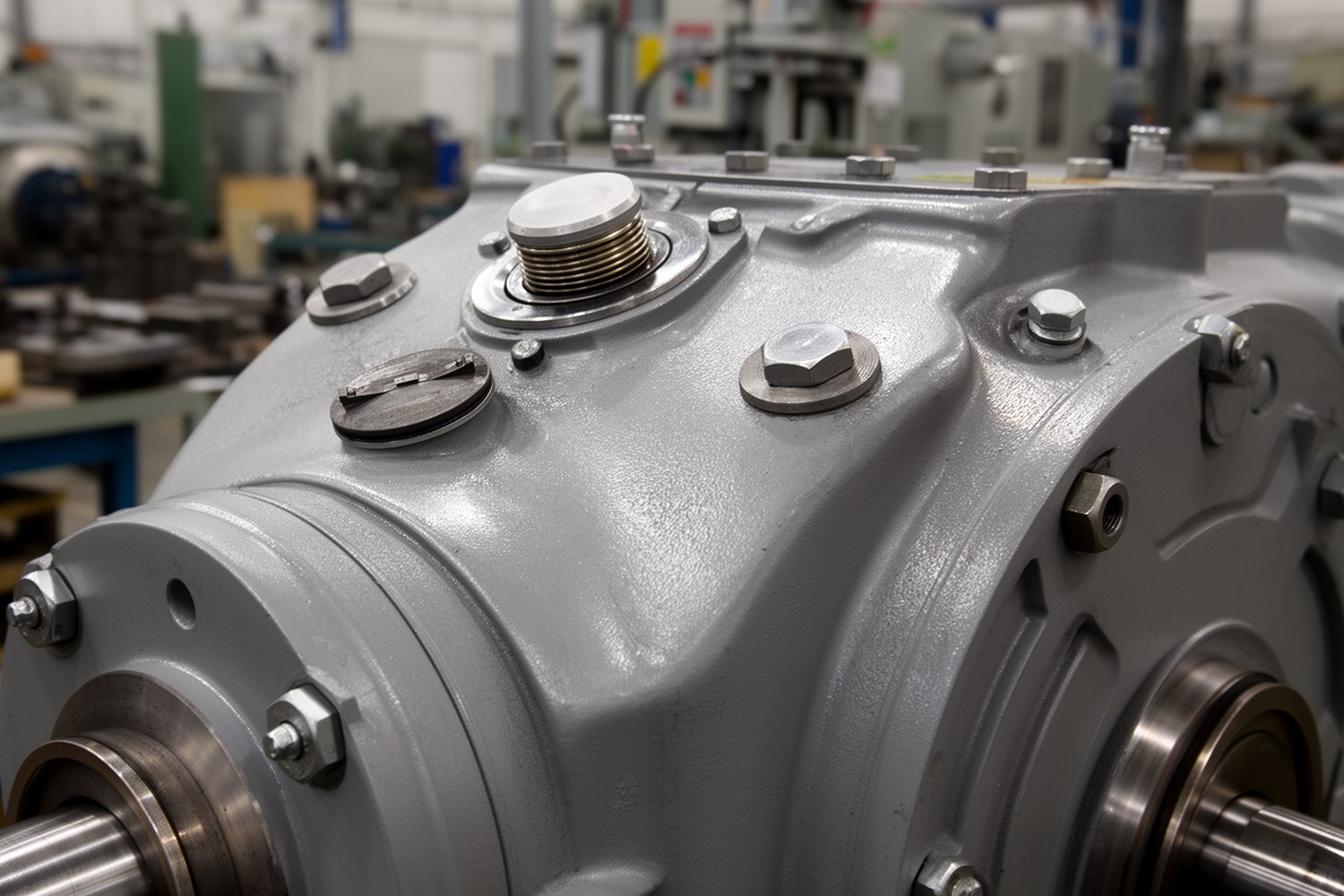

Техническое обслуживание редукторов и мотор-редукторов дает результат, когда выполняется как системный процесс: регламент, трендовый контроль, диагностика по симптомам и корректные действия по уровню риска.
- Опора на паспорт производителя обязательна.
- Ведение базовой линии (baseline) после ввода в эксплуатацию обязательно.
- Карта решений: «симптом → причина → проверка → действие».
Область применения и термины
Статья применима к промышленным цилиндрическим, коническо-цилиндрическим, червячным, планетарным редукторам и мотор-редукторам.
Редуктор это отдельный узел передачи. Мотор-редуктор это интеграция двигателя и редуктора в одном агрегате. Для ТО это важно: при одинаковых симптомах дополнительно проверяют электродвигатель и его крепление.
Ключевые параметры и расчетные ориентиры
Формулы применяются для первичной инженерной оценки. Они не заменяют паспортные ограничения по моменту, температуре, нагрузочному циклу и монтажному положению.
Безопасность
Перед работами: LOTO, подтверждение отсутствия самопуска, полная остановка, безопасное остывание, чистая зона слива и долива масла.
Регламент ТО редуктора и базовая линия
| Этап | Операции | Что фиксировать в журнале |
|---|---|---|
| Ввод в эксплуатацию (0–24 ч) | Контроль уровня масла, сапуна, крепежа, шума, вибрации, температуры | Baseline: T корпуса (°C), вибрация в контрольных точках, фото состояния уплотнений, уровень масла |
| Первые 72 ч | Повторный контроль крепежа, соосности, утечек, тренда нагрева | Сравнение с baseline по сменам; отклонения в % и комментарий |
| Ежесменно | Визуальный осмотр, утечки, шум, температура | Факт/нетипичность симптомов, режим работы |
| Еженедельно | Крепеж, основание, муфта, вибрация | Точки измерений и значения |
| По наработке | Замена масла в редукторе, контроль загрязнений, люфтов, подшипников | Наработка (ч), марка масла, результат анализа, выполненные меры |
Правило тренда: сравнивать нужно не только с нормой из паспорта, но и с собственной базовой линией после ввода. Устойчивое ухудшение тренда требует эскалации, даже если абсолютный порог еще не достигнут.
Минимальный набор диагностических приборов
- ИК-термометр или термопара (точки: зона подшипников, картер).
- Виброметр (точки: входной/выходной подшипниковые узлы, вертикаль/горизонталь/ось).
- Индикатор часового типа или лазерная система центровки (соосность).
- Динамометрический ключ (контроль затяжки).
- Набор для отбора масла, контроль магнитной пробки.
Диагностика редуктора по шуму и вибрации, перегреву и утечкам
- Подтвердить режим возникновения симптома (пуск, номинал, перегрузка, реверс).
- Проверить простые причины: уровень масла, сапун, крепеж, основание, соосность.
- Сверить температуру и вибрацию с baseline и прошлой сменой.
- Проверить масло: вспенивание, запах, стружка на магнитной пробке.
- Перейти к узлам: подшипники, зубчатая передача, валы, уплотнения.
| Симптом | Вероятные причины | Проверка | Действие |
|---|---|---|---|
| Равномерный гул | Подшипник, смазка, несоосность | Вибрация + температура + центровка | Коррекция смазки и соосности, дефектация подшипника |
| Нерегулярный стук | Скол зуба, частицы в масле, избыточный люфт | Магнитная пробка, эндоскопия, зазоры | Эскалация до ремонта, при усилении стука остановка |
| Перегрев | Перегрузка, неверная вязкость, забитый сапун | Теплоконтроль, режим, вентиляция картера | Снижение нагрузки, восстановление вентиляции, корректное масло |
| Утечка масла редуктора | Перелив, уплотнения, давление в картере | Локализация утечки, уровень, сапун | Нормализация уровня, замена уплотнений, очистка сапуна |
Визуальная схема алгоритма диагностики
Поставить в начале раздела, чтобы упростить навигацию по шагам проверки.
Критерии эскалации: наблюдение, ограничение, остановка
| Режим решения | Когда применять | Типовое действие |
|---|---|---|
| Наблюдение | Незначительное отклонение без ухудшения тренда, без новых дефектов | Учащенный контроль и запись в журнал |
| Ограничение режима | Стабильный рост температуры и вибрации относительно baseline, повторяющиеся утечки | Снижение нагрузки или скорости, короткий интервал повторной проверки |
| Остановка | Быстрый рост симптомов, стук, интенсивная утечка, стружка/крупные частицы в масле | Останов, LOTO, дефектация узла до пуска |
Переход между уровнями выполняют по порогам из паспорта производителя и внутреннего регламента предприятия.
Неисправности редуктора по узлам
- Зубчатая передача: питтинг, выкрашивание, задиры, сколы.
- Подшипники: усталостное шелушение, перегрев, разрушение сепаратора.
- Валы и посадки: усталостные трещины, фреттинг-коррозия, деформация.
- Уплотнения и сапун: старение кромок, засорение сапуна, выдавливание масла.
Контроль монтажа и повторный ввод
- Соосность валов проверять индикатором или лазером по методике производителя.
- Радиальное/угловое смещение и биение полумуфт (TIR) должны быть в допусках паспорта.
- Проверять «мягкую лапу» и плоскостность основания до финальной затяжки.
- Крепеж затягивать моментом по спецификации, повторный контроль после приработки.
- Пробный пуск: холостой ход → ступенчатая нагрузка с записью T и вибрации.
Частые ошибки ТО
- Перелив масла вместо устранения причины утечки.
- Игнорирование сапуна и вентиляции картера.
- Повторная дотяжка крепежа без проверки соосности и основания.
Быстрые чек-листы
Перед пуском: уровень масла, сапун, крепеж, отсутствие утечек, свободный ход.
После ремонта: соосность, биение, момент затяжки, пробный прогон, запись baseline.
При перегреве: нагрузка, вязкость/уровень масла, сапун, тренд вибрации, решение по эскалации.
