Температура ОПУ влияет на срок службы через тепловые деформации, изменение зазора и преднатяга, вязкость смазки, состояние уплотнений и нагрузку на дорожки качения.
Коротко главное
- Рабочая температура ОПУ не всегда совпадает с температурой воздуха. На нее влияют трение, нагрузка, перекос, солнечный нагрев, скорость поворота и близость горячих агрегатов.
- Перегрев ОПУ часто указывает на проблему: недостаток смазки, загрязнение, повреждение дорожек, перекос монтажа или чрезмерную нагрузку.
- На холоде смазка густеет, момент пуска растет, а уплотнения и материалы хуже переносят ударные нагрузки.
- Температурные диапазоны, формулы и примеры подходят для предварительной оценки. Рабочие пределы нужно сверять с паспортом ОПУ и характеристиками смазки.
Температурный режим ОПУ определяет, как опорно-поворотное устройство сохраняет рабочий зазор, преднатяг, смазочную пленку и несущую способность в эксплуатации. Для ресурса важна не только температура воздуха, но и фактическая рабочая температура узла: она зависит от нагрузки, скорости поворота, трения, состояния смазки, солнечного нагрева, близости двигателя, гидравлики или другого горячего оборудования.
Повышенная температура корпуса при неизменной погоде и одинаковом режиме работы служит диагностическим сигналом. Причина может быть не в климате, а в перекосе монтажных поверхностей, недостатке смазки, загрязнении, повреждении дорожек качения, чрезмерной нагрузке или росте сопротивления повороту.
Что понимают под температурным режимом ОПУ
Опорно-поворотное устройство обычно включает наружное и внутреннее кольца, дорожки качения, тела качения: шарики или ролики, сепараторы или дистанционные элементы, зубчатый венец, крепежные отверстия, уплотнения и точки подачи смазки. ОПУ воспринимает осевые и радиальные нагрузки, а также опрокидывающий момент, поэтому температурные деформации влияют сразу на несколько зон контакта.
Температурный режим описывает состояние всех основных элементов: температуру окружающей среды, нагрев колец, температуру в зоне качения, локальный нагрев зубчатого венца, состояние смазки и уплотнений. Эти значения не равны между собой. Измерение корпуса показывает полезный тренд, но температура смазки и контакта тел качения с дорожками может быть выше, особенно при высокой нагрузке, плохой смазке или локальном трении.
Все численные диапазоны ниже приведены как ориентиры для предварительной оценки. Рабочие пределы уточняют по паспорту ОПУ, конструкции, материалам, типу смазки, уплотнениям, нагрузкам, скорости и требованиям эксплуатационной документации.
Как температура влияет на ресурс опорно-поворотного устройства
Долговечность опорно-поворотного устройства связана с состоянием дорожек качения, тел качения, смазочной пленки, зубчатого зацепления, крепежа и уплотнений. Температура влияет на эти элементы через несколько механизмов:
- тепловое расширение и сжатие колец, посадочных поверхностей и крепежных соединений;
- изменение рабочего зазора или преднатяга ОПУ;
- рост или снижение вязкости смазки;
- изменение толщины смазочной пленки в контакте тел качения с дорожками;
- термические напряжения при неравномерном или ограниченном расширении;
- снижение эластичности или ускоренное старение уплотнений;
- изменение ударной вязкости материалов при низких температурах.
Как температура влияет на зазор и преднатяг
Зазор ОПУ представляет собой рабочую свободу между элементами качения и дорожками, а преднатягом называют заданное конструкцией или монтажом предварительное сжатие контактов, при котором люфт уменьшается, но момент сопротивления возрастает. Конкретная схема зависит от типа ОПУ, геометрии дорожек, монтажа и требований производителя.
При нагреве или охлаждении наружное и внутреннее кольца, посадочные поверхности и болтовое соединение могут деформироваться по-разному. Если зазор уменьшается, растут контактные напряжения, момент поворота, шум и риск локального перегрева. Если зазор увеличивается, появляется люфт, ухудшается распределение нагрузки по телам качения, возрастает риск ударных нагрузок и ускоренного износа дорожек. Для ОПУ с преднатягом температурное изменение может как увеличить преднатяг и сделать ход тяжелым, так и ослабить его, если монтажные детали расширяются иначе, чем кольца.
Низкие температуры: пуск, вязкость смазки и хрупкость материалов
В холодном режиме наиболее опасен пуск после длительного простоя. Смазка становится более вязкой, хуже продавливается через каналы и медленнее распределяется по дорожкам качения. Из-за этого возрастает момент сопротивления повороту, увеличиваются нагрузки на привод, зубчатый венец и крепеж.
Холодный пуск часто сочетается с ударными или переменными нагрузками. Если материалы, крепеж или монтажные элементы не рассчитаны на низкотемпературную работу, риск хрупкого повреждения и усталостного развития трещин становится выше. Уплотнения при охлаждении теряют эластичность, хуже прилегают к поверхностям и могут повреждаться при начале движения.
- типичные признаки: рывки при повороте, рост тока электропривода или давления в гидросистеме, неравномерный ход, сухой шум, повреждение кромок уплотнений;
- практические меры: низкотемпературная смазка, предпусковой прогрев, плавное начало вращения без резких нагрузок, контроль момента и осмотр уплотнений;
- ограничение: замена смазки без проверки материалов, зазоров, преднатяга и состояния уплотнений не устраняет все температурные риски.
Высокие температуры: разжижение смазки, окисление и старение уплотнений
При повышенной температуре вязкость смазочного материала снижается. Если смазочная пленка становится слишком тонкой, дорожки качения и тела качения работают ближе к граничному трению. Это повышает риск микроповреждений, задиров, локального перегрева и ускоренного износа.
Высокая рабочая температура может появляться не только в жарком климате. Ее вызывают перегрузка, перекос основания, загрязненная или состаренная смазка, недостаточная подача смазки, повышенная скорость поворота, близость горячих агрегатов и солнечный нагрев крупной металлоконструкции. Уплотнения при перегреве быстрее стареют, твердеют или теряют форму, после чего внутрь ОПУ легче попадает пыль, вода и абразивные частицы.
Ориентировочные температурные диапазоны и риски
| Диапазон | Условная оценка | Основные риски для ОПУ | Что проверить |
|---|---|---|---|
| ниже -40 °C | экстремально холодный режим | очень вязкая смазка, тяжелый пуск, потеря эластичности уплотнений, риск хрупких повреждений при ударе | северное исполнение, низкотемпературная смазка, прогрев, материал крепежа и колец |
| -40…-20 °C | низкотемпературная эксплуатация | рост момента сопротивления, недостаточная подача смазки, рывки при повороте | пусковой момент, состояние смазки, уплотнения, плавность хода |
| -20…+40 °C | типовой диапазон для многих условий | риски обычно связаны не с климатом, а с нагрузкой, загрязнением, перекосом и обслуживанием | интервалы смазывания, герметичность, шум, люфт, крепеж |
| +40…+70 °C | повышенный тепловой режим | снижение вязкости, ускоренное окисление, утечки, старение уплотнений | тип смазки, температура корпуса, загрязнение, частота обслуживания |
| выше +70 °C | требуется специальная проверка | потеря несущей способности пленки, ускоренный износ, деградация эластомеров | допустимость по паспорту, термостойкая смазка, охлаждение или изменение режима |
Эти диапазоны не являются универсальной нормой для всех ОПУ. Для конкретного узла допустимые температуры определяются паспортом, материалами, уплотнениями, смазкой, нагрузкой, скоростью поворота и монтажными условиями.
Материалы, уплотнения и крепеж в условиях перепадов температуры
| Элемент ОПУ | При низкой температуре | При высокой температуре | Влияние на долговечность |
|---|---|---|---|
| кольца и дорожки качения | изменение зазоров, рост чувствительности к ударным нагрузкам | локальные деформации при неравномерном нагреве | неравномерное распределение нагрузки, усталостные повреждения |
| тела качения | повышенные контактные напряжения при густой смазке и тяжелом пуске | работа при тонкой смазочной пленке | износ, микроповреждения поверхности, рост шума |
| зубчатый венец | увеличение сопротивления повороту нагружает зацепление | возможен локальный перегрев при недостаточной смазке | ускоренный износ зубьев и рост люфта |
| уплотнения ОПУ | потеря эластичности, трещины, плохое прилегание | старение, размягчение или твердение материала | утечки смазки и попадание загрязнений |
| крепеж | дополнительные нагрузки от деформаций и холодного пуска | изменение натяга при перепадах температуры | ослабление соединения, риск неравномерной посадки |
Смазка ОПУ при разных температурах
Смазка ОПУ должна сохранять достаточную подвижность на холоде и достаточную несущую способность при нагреве. При подборе учитывают вязкость базового масла, тип загустителя, механическую стабильность, водостойкость, противозадирные присадки, совместимость с уплотнениями и существующей смазкой.
| Условия | Свойства смазки | Эксплуатационный акцент |
|---|---|---|
| холодный климат | низкая пусковая вязкость, стабильность при отрицательных температурах | проверять прокачиваемость, момент пуска и равномерность распределения |
| умеренный режим | баланс вязкости, водостойкости и противозадирных свойств | соблюдать интервалы смазывания и вытеснять загрязненную смазку |
| повышенная температура | высокий индекс вязкости, стойкость к окислению, подходящий загуститель | чаще контролировать цвет, запах, консистенцию и утечки |
| влажная или загрязненная среда | водостойкость, адгезия, защита от коррозии | следить за уплотнениями и удалять загрязненную смазку из зоны выхода |
При переходе на другой тип смазки нужно учитывать совместимость загустителей и базовых масел. Если совместимость не подтверждена, применяют промывку или согласуют порядок перехода с производителем, иначе возможно разжижение, расслоение или потеря рабочих свойств смеси.
Зона смазки и уплотнения

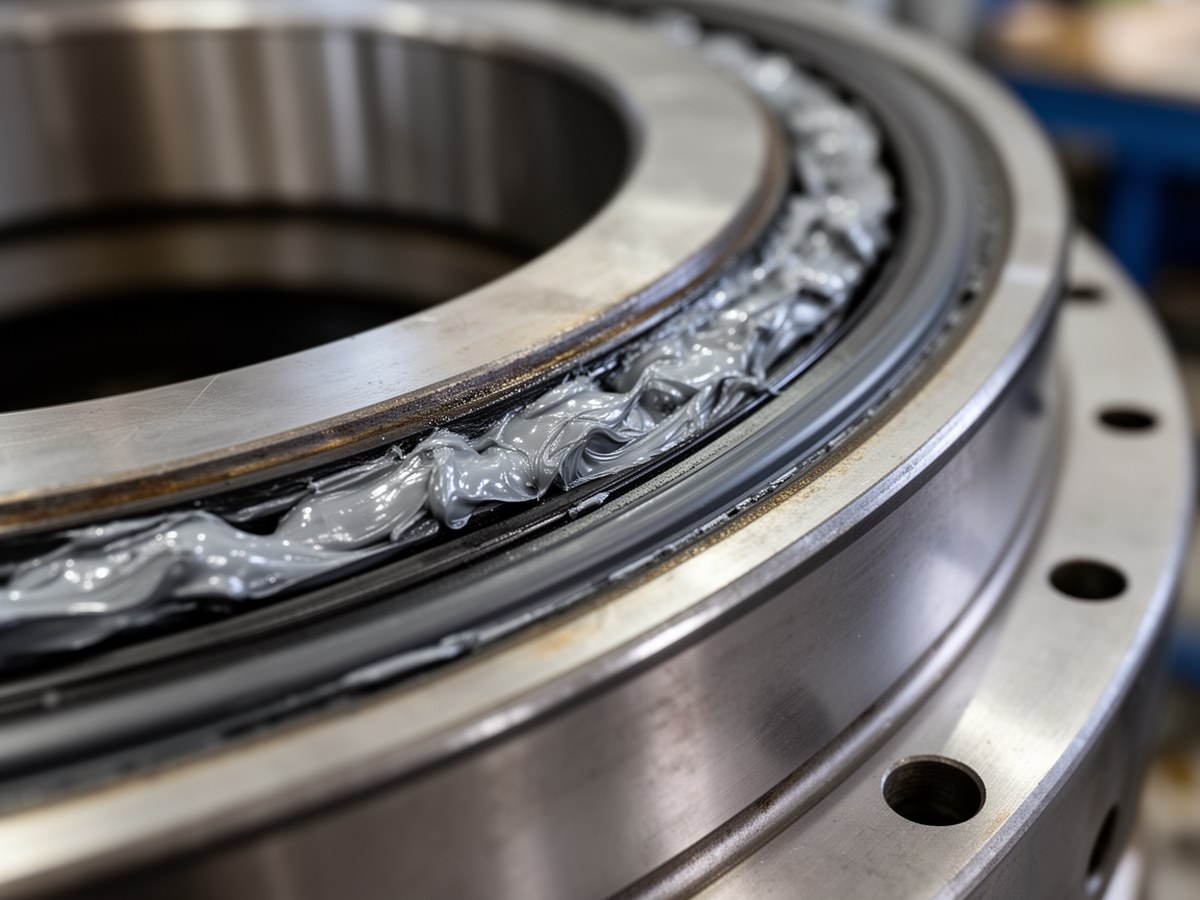

Изображение уместно рядом с объяснением влияния температуры на смазочную пленку и герметичность.
Предварительная оценка тепловых деформаций
Для первой инженерной оценки используют расчет линейного теплового расширения. Он помогает понять порядок изменения размеров кольца или посадочного элемента при перепаде температуры, но не заменяет расчет производителя, потому что реальное ОПУ имеет сложную геометрию, монтажные ограничения, болтовое соединение и неравномерный нагрев.
ΔL = α · L0 · ΔT
где ΔL обозначает изменение размера; α, коэффициент линейного теплового расширения материала; L0, исходный размер; ΔT, изменение температуры.
Если стальное кольцо с характерным размером 1000 мм нагрелось на 40 °C, то при α около 12·10⁻⁶ 1/°C расчетный прирост размера составит примерно 0,48 мм. Для крупного ОПУ это уже величина, которую учитывают при анализе зазоров, преднатяга, посадок и монтажных поверхностей.
ΔS ≈ (α1 · D1 − α2 · D2) · ΔT
Так можно приближенно оценить изменение зазора или натяга между деталями с разными диаметрами и коэффициентами расширения. Формула показывает порядок эффекта, но не учитывает жесткость конструкции, овальность, перекосы, болтовое соединение и реальные контактные напряжения.
σt ≈ E · α · ΔT
Эта оценка применима только для случая сильно ограниченного теплового расширения и дает грубую верхнюю оценку возможных термических напряжений. В реальном ОПУ напряжения зависят от закрепления, температурного поля, геометрии, зазоров, преднатяга и распределения рабочих нагрузок.
Признаки температурных проблем при эксплуатации ОПУ
| Признак | Возможная причина | Действие |
|---|---|---|
| рост температуры корпуса | недостаток смазки, загрязнение, перегрузка, перекос, повреждение дорожек | сравнить с трендом, проверить смазку, момент поворота и монтаж |
| рост тока привода или давления в гидросистеме | загустевшая смазка, уменьшение зазора, чрезмерный преднатяг, заклинивание | снизить нагрузку, выполнить прогрев, проверить зазор и состояние смазки |
| шум, рывки, неравномерный ход | нарушение смазочной пленки, загрязнение, повреждение тел или дорожек качения | провести осмотр, смазку, диагностику вибрации и состояния дорожек |
| утечка или выдавливание смазки | перегрев, несовместимость смазок, повреждение уплотнений | проверить уплотнения, тип смазки и фактическую температуру узла |
| потемнение, запах, расслоение смазки | окисление, перегрев, загрязнение водой или абразивом | обновить смазку, сократить интервал обслуживания, найти источник нагрева |
Короткий пример диагностики
Если в журнале видно, что температура корпуса ОПУ растет одновременно с моментом поворота и изменением шума, такую картину нельзя объяснять только теплой погодой. Возможны недостаточная смазка, загрязнение, повреждение дорожек качения, чрезмерный преднатяг после монтажа или перекос основания. В этом случае проверяют точки смазки, выход свежей смазки по периметру уплотнения, состояние уплотнений, крепеж, люфт, плавность хода и наличие металлических частиц в отработанной смазке.
Контроль и мониторинг температурного состояния
Температурный контроль полезнее, когда оценивается не разовое значение, а тренд. Для ОПУ можно применять контактные датчики на корпусе, периодические измерения пирометром в одинаковых точках, контроль температуры рядом с зубчатым венцом и наблюдение за зонами выхода смазки. В журнале фиксируют режим работы: нагрузку, скорость поворота, продолжительность цикла и температуру окружающей среды.
Температуру сопоставляют с вибрацией, шумом, плавностью поворота, током электродвигателя, давлением или расходом в гидроприводе, состоянием смазки и наличием металлической пыли. Измерение корпуса не всегда равно температуре в зоне контакта, поэтому важны повторяемые точки измерения и сравнение с нормальным состоянием той же машины.
Практический чек-лист эксплуатации
- На этапе выбора проверить температурное исполнение ОПУ, материалы, уплотнения, крепеж и допустимые режимы по паспорту.
- Подобрать смазку по фактическому диапазону температур, нагрузке, скорости, влажности и совместимости с уплотнениями.
- При смене смазки проверить совместимость или выполнить промывку по согласованной процедуре.
- Для холодного пуска применять прогрев, плавное вращение без ударных нагрузок и контроль момента сопротивления.
- При повышенной температуре сократить интервалы осмотра смазки, контролировать утечки и признаки окисления.
- При обслуживании проверять фактический выход свежей смазки по периметру уплотнения, если такая операция предусмотрена конструкцией и инструкцией.
- Регулярно осматривать уплотнения: трещины, потеря эластичности, выдавливание, загрязнение зоны контакта.
- Отдельно контролировать крепеж и монтажные поверхности, потому что тепловые деформации могут усиливать перекос и неравномерность нагрузки.
- Вести журнал температур, смазочных работ, отклонений по шуму, вибрации и моменту привода.
Если ОПУ работает в необычном климате, рядом с источником тепла или в режиме частых пусков после простоя, стандартный интервал обслуживания проверяют расчетом, наблюдением за трендами и рекомендациями производителя.
