Материал относится к профильным рельсовым линейным направляющим машин и установок (не железнодорожная тематика). Термокомпенсация рельсовых направляющих включает расчет удлинения, относительного смещения рельс-основание и проверку влияния на точность оси.
- Формулы: ΔL, ΔLmax, σT, gmin, ΔLrel.
- Схемы фиксации: фиксированный конец, фиксированный центр, сегментация.
- Монтажная температура: выбор Tмонтажа и пересчет зазора при отклонении факта.
- Приемка: числовые критерии по ходу, дрейфу и повторяемости.
Область применения и допущения
- Нагрев вдоль рельса близок к равномерному.
- КЛТР (α) в рабочем диапазоне принимается линейным.
- Деформации малы.
- Нет сильных локальных теплоградиентов.
При выраженном градиенте температуры расчет по среднему ΔT дает занижение ошибки. Нужна проверка по нескольким тепловым сценариям.
Исходные данные и единицы
- L0, мм (или м, с явным переводом).
- Tmin, Tmax, Tмонтажа, °C.
- αр (рельс), αо (основание), 1/K.
- E, Па.
- Схема осевых ограничений.
- Допуск позиционирования δдоп, мм.
| Материал | КЛТР α, 10⁻⁶ 1/K |
|---|---|
| Сталь | 11.0–13.0 |
| Нержавеющая сталь | 16.0–18.0 |
| Чугун | 10.0–11.5 |
| Алюминиевый сплав | 21.0–24.0 |
| Гранит | 5.0–8.0 |
| Инвар | 1.0–2.0 |
Базовые формулы
Ограничение: формула σT применима для полностью осево зажатого рельса. В реальных схемах с плавающей зоной фактические напряжения обычно ниже.
kзапаса обычно 0.2–0.5.
Алгоритм выбора схемы опор
- Рассчитать ΔLmax, ΔLrel и gmin.
- Оценить вклад в точность (δтепл и δдоп).
- Проверить риск температурных напряжений при ограничении скольжения.
- Выбрать схему и проверить монтажную реализуемость.
| Условие | Обычно выбирают | Проверка перед утверждением |
|---|---|---|
| Короткая/средняя ось, умеренный ΔT | Фиксированный конец + плавающий конец | δтепл ≤ δдоп, скольжение реально происходит |
| Длинная ось, важна симметрия смещений | Фиксированный центр | Баланс смещений в обе стороны, отсутствие перекоса |
| Очень длинная ось или широкий диапазон температур | Сегментация | Стыки и юстировка удерживают точность |
Пороговые рекомендации по длине и ΔT являются справочными, не нормативными. Решение принимают по расчету ошибки, напряжений и проверке приемки.

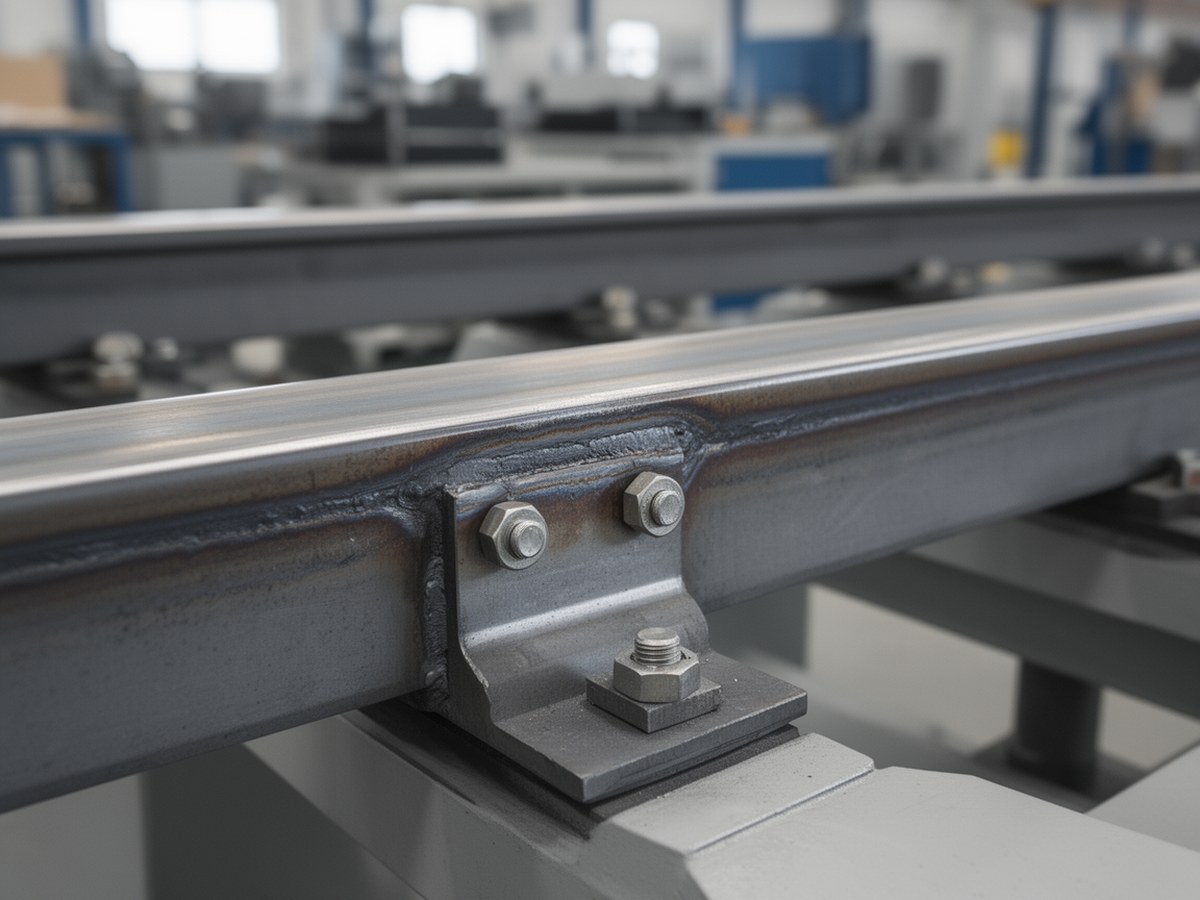

Сравнение схем фиксации
Ставить сразу после алгоритма выбора, чтобы визуально закрепить варианты.
Влияние КЛТР рельса и основания
Разность КЛТР дает относительное смещение, которое часто критичнее абсолютного удлинения рельса.
Пример: L0=4 м, ΔT=30°C, αр=12·10⁻⁶ 1/K, αо=23·10⁻⁶ 1/K.
По модулю это 1.32 мм относительного смещения.
Проверка по точности позиционирования
Используют одну из двух моделей:
Условие приемлемости: |δтепл| ≤ δдоп.
Мини-пример: δΔL=0.020 мм, δΔLrel=0.030 мм, δост=0.010 мм, δдоп=0.050 мм. Тогда δтепл,lin=0.060 мм (не проходит), δтепл,RSS≈0.037 мм (проходит при независимых вкладах). Метод сложения задают в проектной методике заранее.
Монтажная температура и компенсационный зазор
Рекомендуется назначать Tмонтажа близко к середине диапазона: Tср=(Tmin+Tmax)/2.
Если фактическая температура монтажа отличается, зазор пересчитывают по худшему направлению:
Пример: L0=4.5 м, αр=12·10⁻⁶ 1/K, Tmin=15°C, Tmax=35°C, Tмон,факт=28°C, k=0.3.
ΔT+=7°C, ΔT−=13°C → gmin=4.5·12·10⁻⁶·13·1.3=0.842 мм (принимать не ниже 0.9 мм с технологическим округлением).
Две рельсовые направляющие на одной оси
- Схема фиксации слева и справа должна быть синхронной по логике (где фиксировано, где плавающее).
- Плавающие зоны должны иметь сопоставимое трение, иначе возникает перекос портала/кареток.
- Недопустима ситуация, когда один рельс фактически «зажат», а второй «плавает».
Крепеж и трение в плавающей зоне
- Проверить, что овальные отверстия и шайбы не блокируют ход.
- Проверить момент затяжки в плавающей зоне по карте сборки.
- После прогрева подтвердить фактическое осевое смещение индикатором.
Верификация после монтажа и критерии приемки
| Параметр | Метод | Критерий приемки (ориентир) | Действие при выходе |
|---|---|---|---|
| Рост усилия хода при прогреве | Динамометр/ток сервопривода | Не более +15% к холодному состоянию | Проверить gmin и реальность плавающей зоны |
| Тепловой дрейф нуля оси | Лазерная линейка/интерферометр | Не выше δдоп проекта | Пересчитать ΔLrel, скорректировать базирование/компенсацию |
| Локальные пики усилия | Профиль усилия по ходу | Отсутствуют выраженные пики на концах и стыках | Проверить перекос, стыки, затяжку |
| Повторяемость в температурном окне | Серия циклов при Tmin/Tср/Tmax | В пределах заданной повторяемости оси | Сужение окна или смена схемы фиксации |
Значения в таблице справочные и уточняются требованиями конкретной машины.
Типовые ошибки и диагностика
| Симптом | Причина | Последствие | Коррекция |
|---|---|---|---|
| Закусывание каретки | Плавающая зона заблокирована | Рост напряжений и износа | Восстановить осевую подвижность |
| Сезонный увод координаты | Не учтен ΔLrel | Систематический дрейф | Пересчитать КЛТР-пару и модель компенсации |
| Рост тока привода при нагреве | Недостаточный компенсационный зазор направляющей | Перегрузка узла | Увеличить gmin, скорректировать kзапаса |
| Потеря повторяемости на концах | Несогласованная фиксация двух рельсов | Перекос оси | Синхронизировать схему фиксации |
