Для задачи «трапецеидальная гайка регулировка зазора» нужна воспроизводимая процедура: сначала фиксируют базовые значения, затем поджимают малыми шагами и после каждого шага повторяют один и тот же реверсный тест. Это снижает риск перетяга и преждевременного износа пары винт-гайка.
- Основной параметр: осевой люфт L, мм.
- Контрольный параметр: момент трения M, Н·м.
- Ограничивающий параметр: рост температуры ΔT, °C.

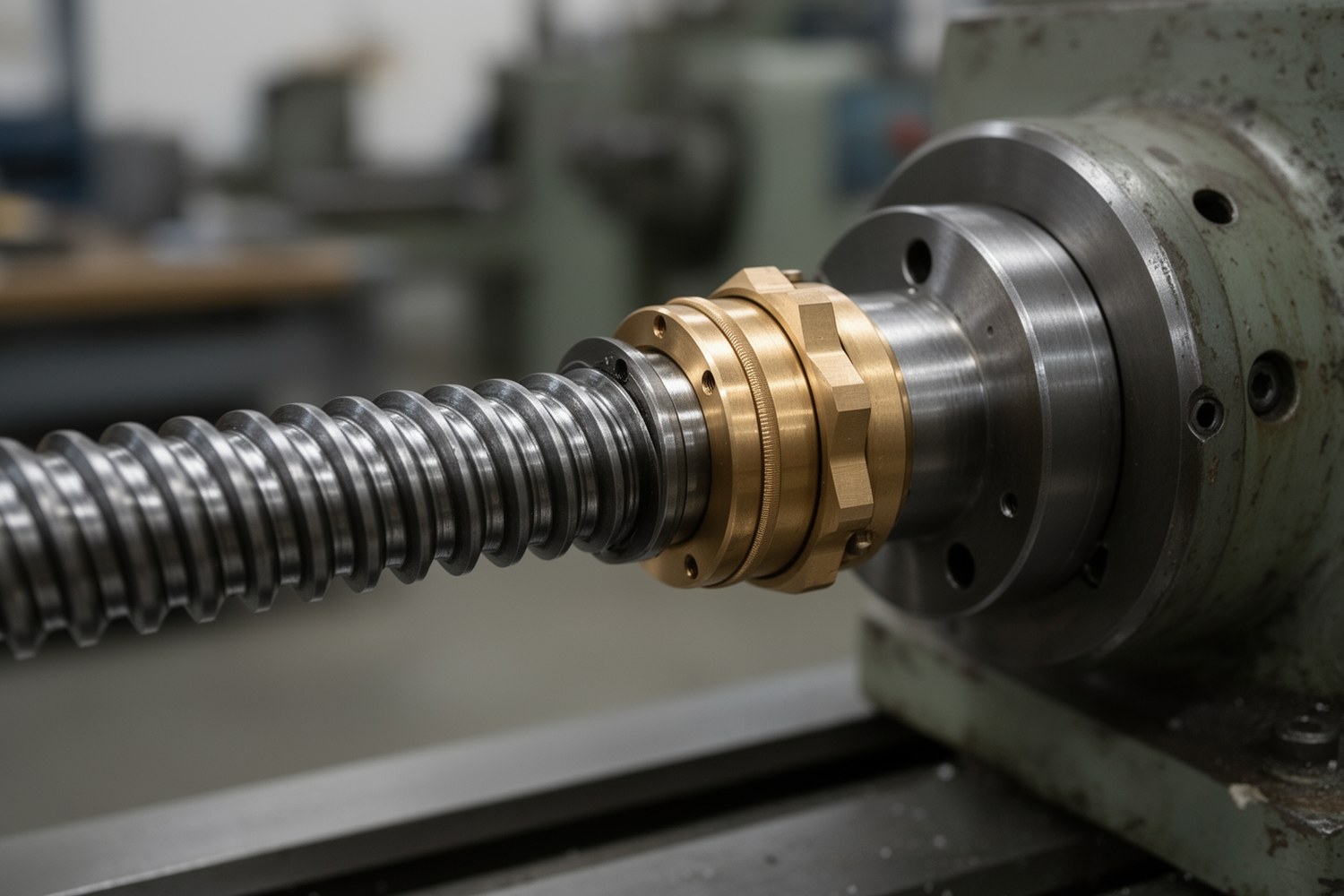

Что такое регулируемая трапецеидальная гайка (антибэклаш гайка)
Осевой люфт, свободное осевое смещение при смене направления до начала полезного хода.
Радиальный люфт, поперечное смещение, чаще связано с опорами, несоосностью и жесткостью монтажа.
Предварительный натяг, управляемое поджатие рабочих граней резьбы для уменьшения люфта. Это не то же, что нулевой зазор.
Момент трения, крутящий момент, необходимый для перемещения гайки по винту в заданных условиях.
Приработка, начальный этап стабилизации пятна контакта и трения.
Износ пары винт-гайка проявляется ростом люфта, ухудшением повторяемости и изменением контакта витков.
Когда применять, а когда переходить на ШВП
Сначала оценивают режим, затем точность и тепловой запас. Если пороги регулярно превышаются, дальнейший поджим только маскирует проблему.
| Критерий | Регулируемая трапецеидальная гайка | Переход на ШВП |
|---|---|---|
| Частота реверсов | Обычно до 10-20 реверсов/мин | Стабильно выше 20-30 реверсов/мин |
| Повторяемость | Допустим малый остаточный люфт и программная компенсация | Нужна высокая повторяемость при частой смене направления |
| Тепловой режим | ΔT в рабочем окне после настройки | ΔT регулярно выше окна даже при корректной смазке и соосности |
| КПД и мощность | Допустимы потери на трение | Критичны низкий момент и высокий КПД |
| Самоторможение | Нужно удержание без отдельного тормоза | Самоторможение не требуется или реализовано отдельно |
Конструкции компенсации зазора
| Конструкция | Принцип | Плюсы | Ограничения |
|---|---|---|---|
| Разрезная | Упругое сжатие корпуса | Компактно и просто | Чувствительна к неравномерной затяжке |
| Двухсекционная с осевым поджатием | Смещение секций вдоль оси | Точный контроль натяга | Требовательна к соосности |
| Пружинная преднатяжка | Постоянное усилие пружины | Компенсирует текущий малый износ | В ударных режимах меняется эффективная жесткость |
| Клиновая | Поджим клином | Тонкая настройка | Нужна надежная фиксация клина |
Материалы и режимы работы
| Материал гайки | Типичный режим | Практический комментарий |
|---|---|---|
| Бронза | Средние и высокие нагрузки, низкая/средняя скорость скольжения | Высокая несущая способность, нужна стабильная смазка |
| Инженерный полимер | Низкие и средние нагрузки, умеренная скорость | Ниже шум, выше чувствительность к температуре и ползучести |
| Полимерный композит | Средние нагрузки, переменная среда | Компромисс по ресурсу и трению, обязателен контроль износа |
Совместимость с точностью винта и геометрией узла
Регулировка люфта не компенсирует накопленную шаговую погрешность винта по длине хода. Поэтому сначала проверяют геометрию, потом настраивают натяг.
- Биение винта и несоосность опор.
- Жесткость корпуса и крепления гайки.
- Для многозаходной резьбы в расчетах используют ход резьбы, мм/об.
Перед началом регулировки
- Пара очищена, смазка соответствует режиму.
- Направляющие и опоры работают без заеданий.
- Крепеж затянут по карте сборки.
- Узел выведен на стабильную рабочую температуру.
Протокол измерений до и после регулировки
Что проверяем: L, M, T. Почему это важно: только совместный контроль отделяет нормальный преднатяг от перетяга. Если порог превышен, поджатие откатывают и проверяют соосность/смазку.
| Параметр | Прибор | Как измерять воспроизводимо |
|---|---|---|
| L, мм | Индикатор часового типа (стойка на неподвижной базе) | Наконечник в ось перемещения гайки, один и тот же участок хода, одинаковая амплитуда реверса |
| M, Н·м | Динамометрический ключ на входе винта или расчет по току привода | Без нагрузки и под рабочей нагрузкой, в тех же точках хода |
| T, °C | Контактный датчик или ИК-пирометр | Одна и та же точка корпуса гайки, одинаковый цикл прогона перед замером |
Минимум журнала: дата, режим, шаг поджатия, L/M/T до и после, замечания по равномерности хода.

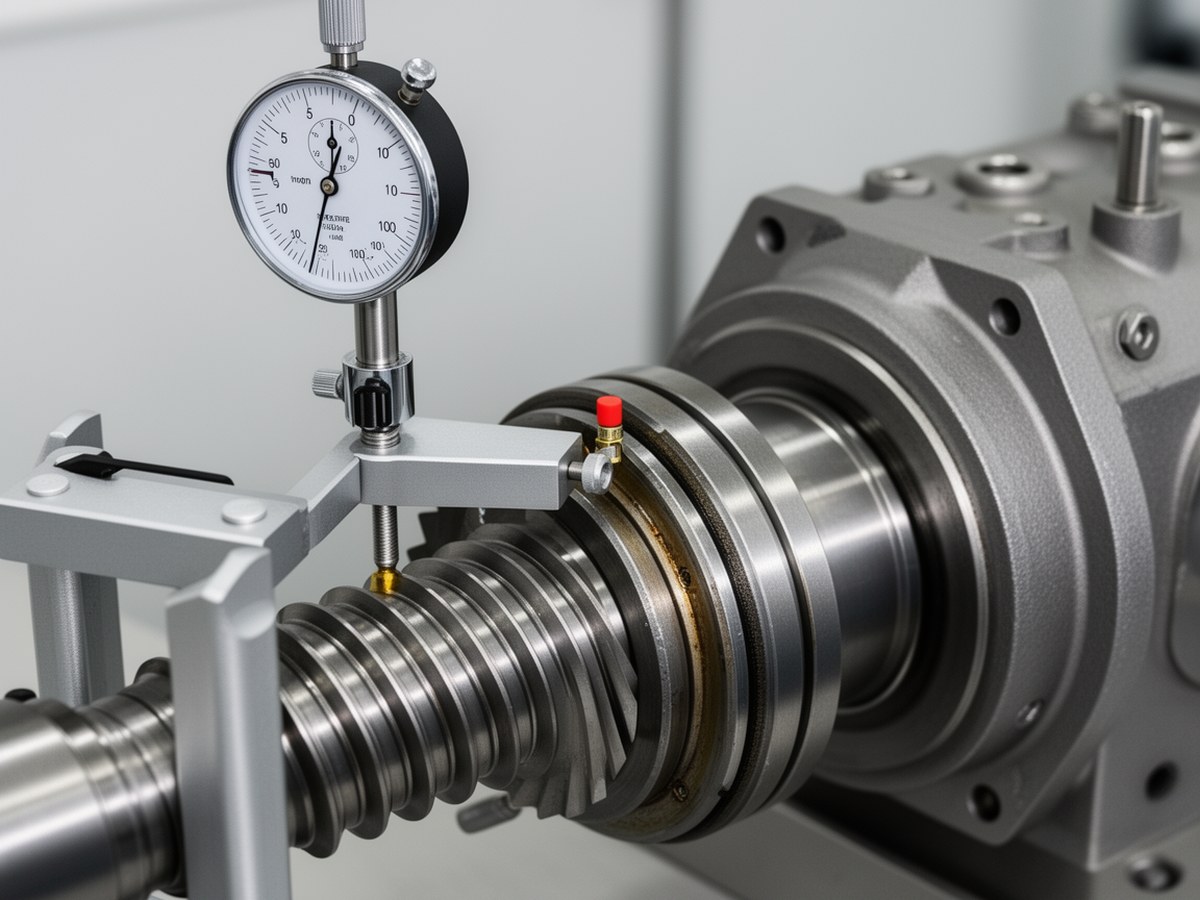

Точки измерений перед поджатием
Разместить перед таблицей, чтобы сразу показать базу измерений L, M и T.
Рабочее окно регулировки (типовые ориентиры)
Окно применяют как практический ориентир. Итоговые пределы задает документация производителя и конкретный режим.
| Состояние | L | k_M = M_after/M_before | ΔT после стандартного прогона | Действие |
|---|---|---|---|---|
| Недотяг | Выше допуска узла | Около 1.00 | Незначительный рост | Поджать малым шагом, повторить измерение люфта при реверсе |
| Норма | В целевом допуске | Обычно 1.05-1.25 | Обычно до +5...+10 °C | Зафиксировать настройку, контроль после приработки |
| Перетяг | Формально нулевой или близкий к нулю люфт | Обычно >1.30 | Часто >+10...+15 °C | Ослабить натяг, проверить соосность, биение и смазку |
Порядок настройки зазора
- Снять базовые L, M и T.
- Поджимать гайку симметрично малыми шагами.
- После каждого шага выполнить регулировку осевого люфта винт-гайка через реверсный тест.
- Проверить M и T в том же цикле и на том же участке хода.
- Оценить равномерность хода по всей длине.
- Зафиксировать итог и повторить контроль после приработки.
Формулы для контроля
L = |x_{rev+} - x_{rev-}|
Осевой люфт по реверсивному тесту.
Δx = (Δφ/360°) · S_h
Связь угла поворота винта и осевого смещения, S_h, ход резьбы.
k_M = M_{after}/M_{before}
Изменение момента трения после поджатия.
tanλ = S_h/(πd_2), tanλ < μ
Упрощенная проверка самоторможения.
Диагностика передачи винт-гайка
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Люфт почти не снижается | Износ вне диапазона компенсации | Оценить ресурс, заменить гайку или пару |
| Резкий рост трения | Перетяг, перекос, недостаток смазки | Ослабить натяг, проверить геометрию и смазку |
| Локальный нагрев | Биение винта, дефект витков, несоосность | Исправить геометрию, затем повторить настройку |
| Рывки на реверсе | Неравномерный поджим, загрязнение | Очистить узел, выровнять поджатие, проверить направляющие |
Минимальный регламент ТО
| Режим | Контроль после приработки | Плановый контроль |
|---|---|---|
| Чистая среда, редкие реверсы | Через 8-24 ч или 10^4-10^5 циклов | Ежемесячно: L, M, смазка, крепеж |
| Пыльная среда, частые реверсы | Через 4-8 ч или сокращенный цикл | Еженедельно: L, M, T, состояние защиты и смазки |
