Трапецеидальная винтовая передача (винт-гайка) остается практичным решением, когда нужны удержание нагрузки, ремонтопригодность и предсказуемое обслуживание. Для вертикального перемещения проверяют не только геометрию резьбы, но и поведение узла при нагреве, износе и отказах.
- Трапецеидальная передача для вертикального перемещения требует раздельной проверки режимов подъема, удержания и опускания.
- КПД и самоторможение взаимосвязаны, рост КПД часто уменьшает запас удержания.
- Безопасность подтверждают расчетом и испытаниями, а не только свойством самоторможения.
Область применения и ограничения
Трапецеидальная передача для вертикального перемещения применяется в подъемных столах, колоннах регулировки, прессовых узлах и сервисных подъемниках. Приоритеты: нагрузочная способность, устойчивое удержание позиции, простой сервис.
Ограничения: высокая динамика, частые реверсы на большой скорости, очень малый допустимый люфт на длинном ресурсе. В таких задачах сравнивают с ШВП, но решение принимают с учетом риска обратного хода и требований к fail-safe.
Терминология: «вертикальная передача» допустима как контекстный синоним, основной инженерный термин, «трапецеидальная винтовая передача (винт-гайка)» для вертикальной оси.
Термины и физика процесса
Самоторможение: нагрузка не вызывает самопроизвольного вращения винта в сторону опускания.
Обратный ход: самопроизвольное опускание под действием нагрузки.
Шаг P: расстояние между соседними витками, ход S: перемещение за оборот, для многозаходной резьбы S = z·P.
η↑: КПД при подъеме. η↓: показатель энергетического режима опускания, при α < φ′ движение вниз требует внешнего момента.
Расчетные зависимости для вертикальной оси
α, угол подъема резьбы, P, шаг (мм), d2, средний диаметр (мм).
φ′, приведенный угол трения, f, коэффициент трения, β, угол профиля (для Tr обычно 30°).
Критерий самоторможения.
Оценка КПД при подъеме.
При α < φ′ знак режима отрицательный, самопроизвольного опускания нет, нужен управляющий момент вниз.
Pпот, тепловые потери в резьбовой паре.
Границы применимости: формулы выше используют для квазистатического установившегося режима, без значимых ударных и инерционных эффектов. Потери в подшипниках, редукторе и муфтах считают отдельно и добавляют к тепловому и моментному балансу.
Режимы работы: подъем, удержание, опускание, аварийный останов
Подъем: проверяют момент, нагрев и ресурс.
Удержание: подтверждают α < φ′ в худшем случае трения (после прогрева, с рабочей смазкой, при износе).
Опускание: выбирают одну из двух веток.
- Ветка A, самоторможение: приоритет, удержание без обратного хода, движение вниз только под приводом.
- Ветка B, управляемое опускание: допускают обратный ход по кинематике, но обязательно ставят нормально-замкнутый тормоз, контроль скорости, контроль момента и fail-safe логику остановки.
Аварийный останов: обесточивание, перегрев, отказ гайки, заклинивание должны переводить систему в безопасное конечное состояние без падения груза.
Выбор конструкции винт-гайка
| Конструкция | Плюсы | Минусы | Применение |
|---|---|---|---|
| Стандартная гайка | Простота, низкая стоимость | Рост люфта с износом | Умеренные требования по точности |
| Разрезная регулируемая | Компенсация люфта | Нужна периодическая настройка | Стабильная повторяемость |
| Преднатянутая (двойная) | Малый люфт, выше жесткость | Больше трение и нагрев | Точная вертикальная ось с реверсами |
| Дублированная со страховочной | Fail-safe при отказе основной гайки | Сложнее компоновка | Критичные по безопасности узлы |
Материалы, смазка, допуски и износ
После выбора трибопары задают эксплуатационные пороги по люфту, температуре и моменту. Измеряют не только абсолютные значения, но и тренды.
| Параметр | Норма | Предупреждение | Стоп |
|---|---|---|---|
| Осевой люфт ΔL (от исходного ΔL0) | ΔL ≤ 1.5·ΔL0 | 1.5·ΔL0 < ΔL ≤ 2.0·ΔL0 | ΔL > 2.0·ΔL0 или превышение допуска точности |
| Температура гайки T | T ≤ 80°C | 80–95°C | >95°C |
| Рост рабочего момента M | M ≤ 1.2·M0 | 1.2·M0 < M ≤ 1.4·M0 | M > 1.4·M0 |
| Вибрация/шум (RMS к базовому) | ≤1.25·V0 | 1.25–1.6·V0 | >1.6·V0 или резкий скачок спектра |
Пороги уточняют под конкретный узел и среду. После смены смазки пороги пересматривают, потому что f и запас самоторможения могут измениться.
Диагностика состояния узла

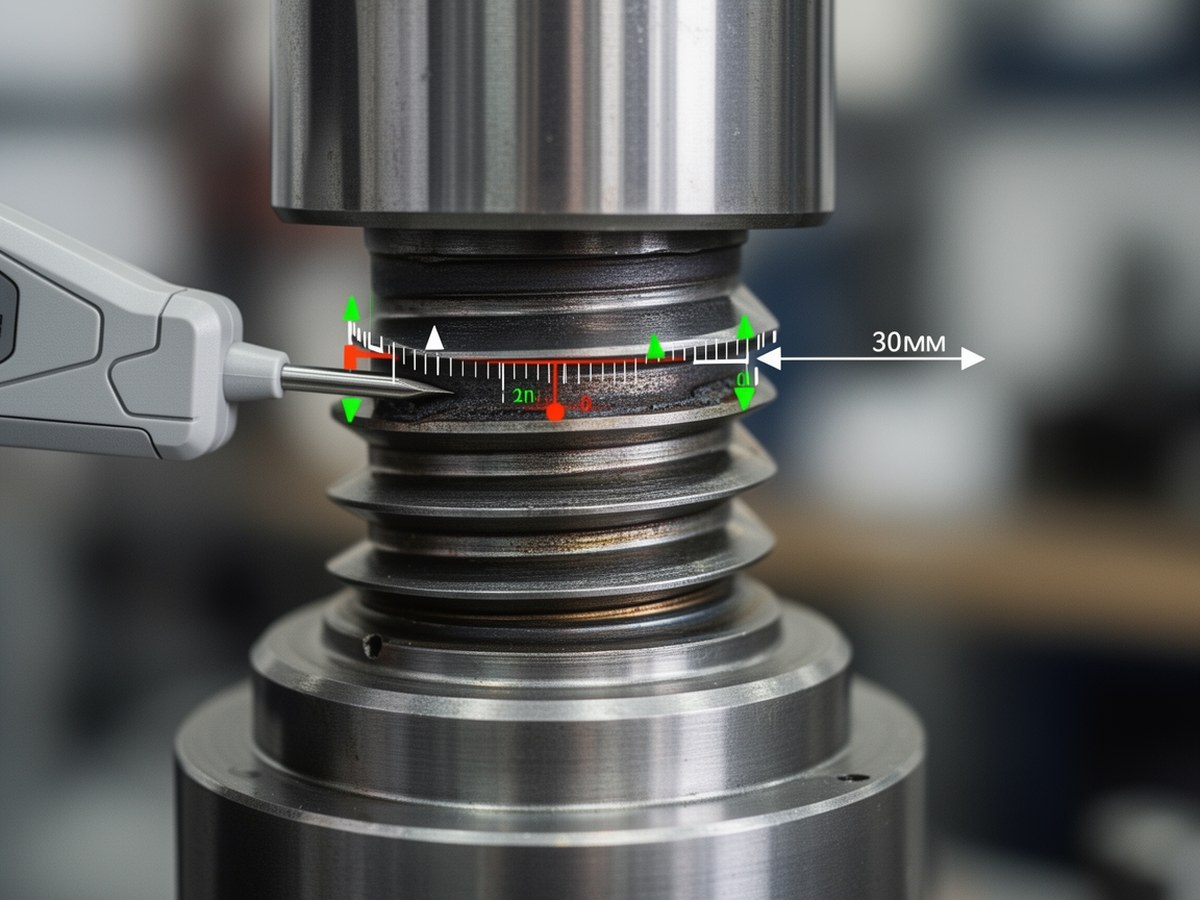

Иллюстрация к порогам «норма/предупреждение/стоп» по люфту и температуре.
Тепловой режим и долговечность
Для повторно-кратковременного режима важны пики Pпот и паузы охлаждения. Для длительного режима важны установившаяся температура и стабильность вязкости смазки.
Минимальная проверка: расчет Pпот, измерение температуры гайки и опор, проверка условий срабатывания ограничения скорости и аварийного останова.
Функциональная безопасность вертикального привода
| Событие отказа | Обнаружение | Реакция | Безопасное состояние |
|---|---|---|---|
| Обесточивание | Контроль питания | Замыкание тормоза, блок движения | Удержание груза |
| Критический износ/разрушение рабочей гайки | Люфт, датчик положения страховочной гайки | Стоп, запрет повторного пуска | Нагрузка на страховочной гайке |
| Перегрев узла | T > Tпред | Снижение скорости, затем стоп | Охлаждение без движения |
| Заклинивание/резкий рост момента | M > Mпред | Немедленный стоп, диагностика | Удержание тормозом |
Самоторможение рассматривают как полезное свойство, но не как единственный барьер безопасности.
Трапецеидальная винтовая передача и ШВП для вертикальной оси
| Критерий | Трапецеидальная винтовая передача (винт-гайка) | ШВП |
|---|---|---|
| Самоторможение | Часто достижимо | Обычно отсутствует |
| КПД и динамика | Ниже/умеренная | Выше/высокая |
| Типичный выбор | Силовой подъемник, приоритет удержания | Высокодинамичная ось позиционирования |
Типовые ошибки проектирования
- Считать, что любая Tr-пара «по умолчанию» самотормозящаяся.
- Улучшить смазку и не пересчитать α/φ′ и запас удержания.
- Проверять только КПД, игнорируя режим опускания и тормоз.
- Не задавать численные пороги мониторинга до ввода в эксплуатацию.
Краткая методика верификационных испытаний
- Прогон не менее 300–1000 циклов под рабочей нагрузкой (или по ТЗ).
- Фиксация трендов: ΔL, T, M, вибрация/шум.
- Проверка удержания при отключении питания в верхней, средней и нижней точках хода.
- Проверка управляемого опускания (если выбрана ветка B): стабильность скорости и срабатывание тормоза.
- Приемка: отсутствие обратного хода вне допусков, параметры в зоне «норма/предупреждение» без выхода в «стоп».
Итоговый порядок для вертикального перемещения: сначала подтверждают удержание и безопасность, затем оптимизируют КПД и скорость.
