Трапецеидальные винты служат основой механической передачи «винт-гайка скольжения». Они преобразуют вращательное движение в поступательное и выдерживают значительные осевые нагрузки. Симметричный профиль резьбы в форме равнобедренной трапеции равномерно распределяет давление и придает конструкции жесткость.
- Профиль резьбы: трапеция с углом 30° (по ГОСТ 9484-81).
- Тип трения: трение скольжения между витками винта и гайки.
- Ключевое свойство: способность к самоторможению (у однозаходных винтов).
Принцип работы передачи «винт-гайка скольжения»
Витки гайки скользят по виткам ходового винта. Угол профиля 30° дает баланс между прочностью витка на срез и радиальными усилиями, распирающими гайку. При расчетах учитывают два кинематических параметра:
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
- Шаг резьбы (P): расстояние между двумя соседними одноименными точками профиля в осевом направлении.
- Ход винта (Ph): линейное перемещение гайки за один полный оборот винта.
У однозаходной резьбы ход равен шагу. У многозаходной резьбы ход равен произведению шага на число заходов. Многозаходные винты ставят в узлы, где нужна высокая скорость линейного перемещения при низких оборотах привода.
Кинематические характеристики и расчеты
При проектировании узлов с трапецеидальными винтами проверяют коэффициент полезного действия (КПД), условие самоторможения и износостойкость резьбы.
Расчет КПД передачи
КПД передачи зависит от угла подъема резьбы и коэффициента трения материалов.
где α обозначает угол подъема резьбы, ρ' обозначает приведенный угол трения (зависит от материалов и наличия смазки).
Условие самоторможения
Самоторможение позволяет передаче удерживать осевую нагрузку без самопроизвольного вращения винта. Механизм работает, если угол подъема резьбы меньше приведенного угла трения.
Внимание: При сильных вибрациях эффективный угол трения снижается, и передача может потерять свойство самоторможения. В таких узлах предусматривают дополнительные тормозные механизмы.
Проверка на износ (допускаемое давление)
Основная причина поломки передач скольжения кроется в износе витков. Расчет ведут по допускаемому давлению в резьбе.
где F обозначает осевую силу, d₂ средний диаметр резьбы, H₁ рабочую высоту профиля, z число витков в гайке, [p] допускаемое давление для выбранной пары материалов.
Материалы пар трения и смазка
Срок службы передачи зависит от материалов винта и гайки. Винты делают из конструкционных сталей (например, Ст45) методом накатки или фрезерования. В агрессивных средах применяют нержавеющую сталь.
Сталь – Бронза
Подходит для средних и высоких нагрузок. Бронзовые гайки из оловянной бронзы отличаются хорошими антифрикционными свойствами и отводят тепло. Узел требует регулярной консистентной смазки.
Сталь – Полимер
Гайки из инженерных пластиков (полиацеталь POM, фторопласт PTFE) ставят там, где нельзя использовать жидкие смазки, например в пищевой промышленности и медицине. Они работают тихо, но имеют ограничения по температуре и нагрузкам.
Сравнение трапецеидальных винтов и ШВП
При создании линейных приводов инженеры выбирают между трапецеидальными винтами и шарико-винтовыми передачами (ШВП). У каждого механизма есть свои ограничения.
| Характеристика | Трапецеидальный винт | Шарико-винтовая передача (ШВП) |
|---|---|---|
| КПД | 20–40% (высокие потери на трение) | До 90–95% (трение качения) |
| Самоторможение | Присутствует (у однозаходных) | Отсутствует (требуется тормоз) |
| Люфт | Присутствует (компенсируется спец. гайками) | Минимальный или преднатяг |
| Стойкость к загрязнениям | Высокая (выдавливает грязь из витков) | Низкая (требует защиты и пыльников) |
| Уровень шума | Низкий (особенно с полимерной гайкой) | Средний (шум перекатывающихся шариков) |
Типовые области применения
Трапецеидальные винты ставят в механизмы, где нужна надежность, удержание позиции под нагрузкой и простая конструкция.
| Отрасль / Оборудование | Функция передачи винт-гайка | Типовые эксплуатационные условия |
|---|---|---|
| Металлорежущие станки | Перемещение суппортов, столов, задних бабок | Высокие осевые нагрузки, необходимость жесткой фиксации, регулярная смазка. |
| Подъемно-транспортная техника | Механические винтовые домкраты, подъемные платформы | Критическая важность самоторможения для предотвращения падения груза. Низкие скорости. |
| Прессовое оборудование | Создание рабочего усилия прессования | Экстремальные статические нагрузки, малый ход, использование массивных бронзовых гаек. |
| 3D-принтеры и ЧПУ-роутеры | Перемещение по оси Z (иногда X/Y) | Использование многозаходных винтов для повышения скорости, полимерные гайки для устранения люфта. |
| Медицинское оборудование | Регулировка положения операционных столов и кроватей | Низкий уровень шума, отсутствие жидкой смазки (полимерные гайки), нержавеющие винты. |
Типоразмер трапецеидального винта подбирают на основе расчета нагрузок, скоростного режима и условий среды. Точно рассчитанная передача скольжения работает в тяжелых промышленных условиях без потери кинематических свойств.

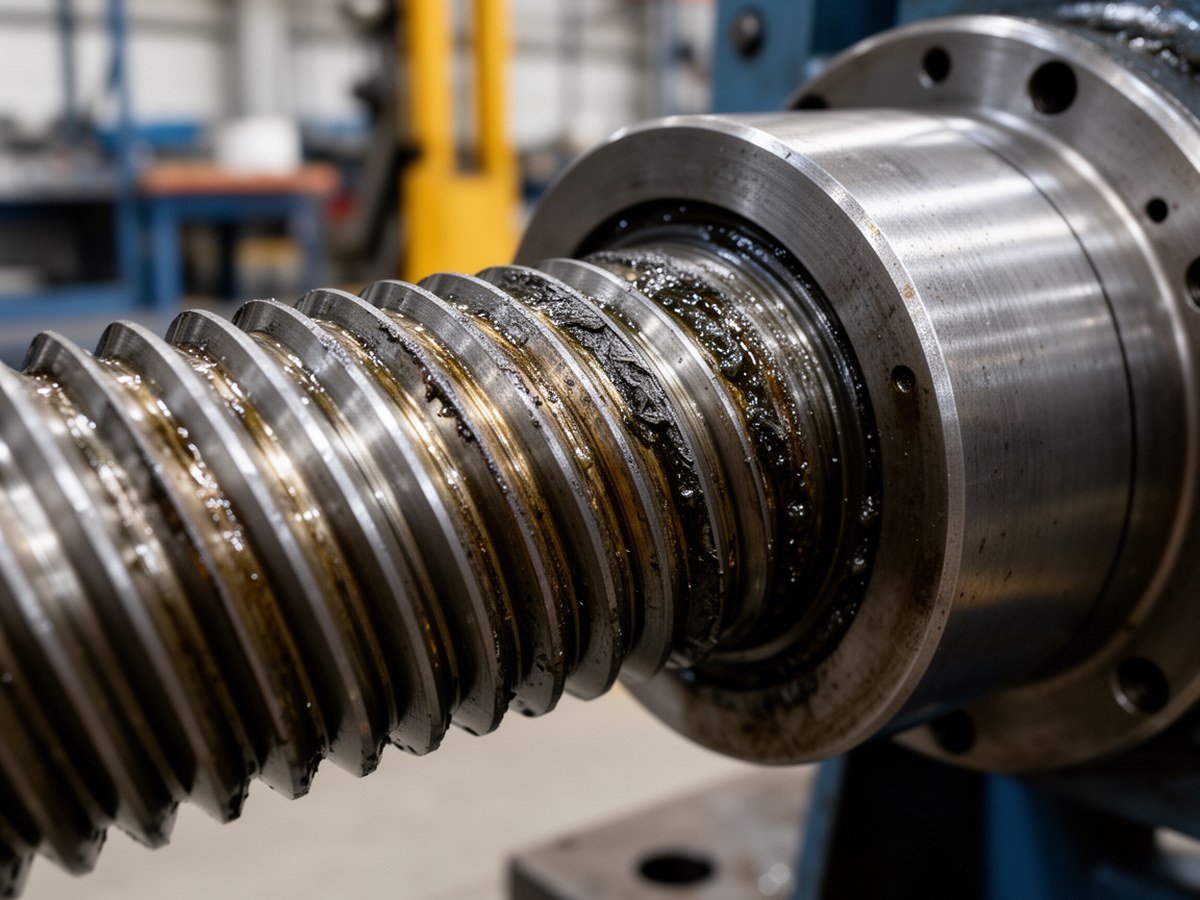

Промышленное применение
Винтовые механизмы в реальных условиях эксплуатации.
Промышленное применение
Винтовые механизмы в реальных условиях эксплуатации.
