Цепная передача работает надежно только как связка «приводная роликовая цепь + звездочки». Ошибки в подборе, геометрии или смазке ускоряют износ и повышают риск отказа. Ниже приведен практический регламент для темы «цепь и звездочки».
Коротко главное
- Подбор выполняют по шагам: исходные данные, коэффициенты режима, выбор шага и рядности, затем проверка ресурса.
- Натяжение контролируют по провисанию f относительно межосевого расстояния a и обязательно проверяют после пуска.
- Пределы износа и критерии замены берут из паспорта узла; если данных нет, применяют консервативные ориентиры и меняют изношенный комплект целиком.
Область применения и границы
Материал относится к приводным роликовым цепям и звездочкам. Ременные передачи здесь не рассматриваются, так как методика подбора, натяжения и диагностики отличается.
Термины и исходные параметры
- Шаг цепи (p) — расстояние между осями соседних шарниров.
- Межосевое расстояние (a) — расстояние между центрами валов.
- Провисание (f) — отклонение ветви цепи в пролете.
- Удлинение роликовой цепи — износ шарниров, а не упругое растяжение.
Входные данные для расчета: мощность, скорость, режим нагрузки (равномерный/ударный/реверсивный), температура, загрязнение, влажность, требуемый ресурс.
Алгоритм выбора цепи и звездочек
- Собрать исходные данные и режим работы.
- Определить расчетную нагрузку: Fрасч = Fном × Kреж × Kпуск × Kсреды.
- Выбрать стандарт цепи и звездочек (ISO/ANSI/ГОСТ), затем шаг p.
- Выбрать рядность (1/2/3 ряда) по несущей способности и габаритам.
- Задать числа зубьев z1/z2 и проверить передаточное отношение: i = z2/z1.
- Проверить скорость цепи, контактные нагрузки и ожидаемый ресурс по каталогу.
- Выбрать материал/термообработку звездочек под среду и цикл работы.
- Подтвердить запас: S = Fдоп/Fрасч, затем финально сверить с паспортом узла.
Монтаж и выверка
- Останов оборудования, LOTO при обслуживании цепной передачи.
- Очистка и контроль посадок, запрет ударной посадки.
- Установка звездочек, фиксация с контролем момента затяжки.
- Проверка соосности звездочек, биений и положения в одной плоскости.
Допуски и контроль геометрии
Приоритет всегда у OEM и паспорта оборудования. Если численные нормы не заданы, используют стартовые ориентиры для низко- и среднескоростных промышленных приводов:
- Смещение звездочек в одной плоскости (offset): до 0,5 мм.
- Угловая несоосность (перекос плоскостей): до 0,2°.
- Радиальное биение звездочки: до 0,15 мм (малые/средние диаметры).
- Торцевое биение: до 0,10–0,20 мм по режиму скорости.
Методика: линейка/струна или лазер для плоскостности, индикатор часового типа для торцевого и радиального биения. При превышении допусков сначала устраняют геометрию, затем регулируют натяжение.
Типовые ошибки монтажа
- Перетяжка крепежа, деформация посадки, рост биения.
- Недотяжка, осевой сдвиг звездочки и вибрация.
- Перекос при установке, ускоренный боковой износ.
- Неправильная шпонка/втулка, разбивание посадки.
Натяжение и контроль провисания
Натяжение цепной передачи задают по провисанию, а не по субъективной «тугости».
f% = (f/a) × 100%
Стартовые ориентиры: 1,5–3,0% от a в зависимости от динамики нагрузки. Это не универсальная норма, итог принимают по OEM.
- Первичный контроль: через 30–120 минут после пуска (по режиму).
- Повторный контроль: после первых 8–24 часов работы.
- Далее: по регламенту ТО и фактической деградации.

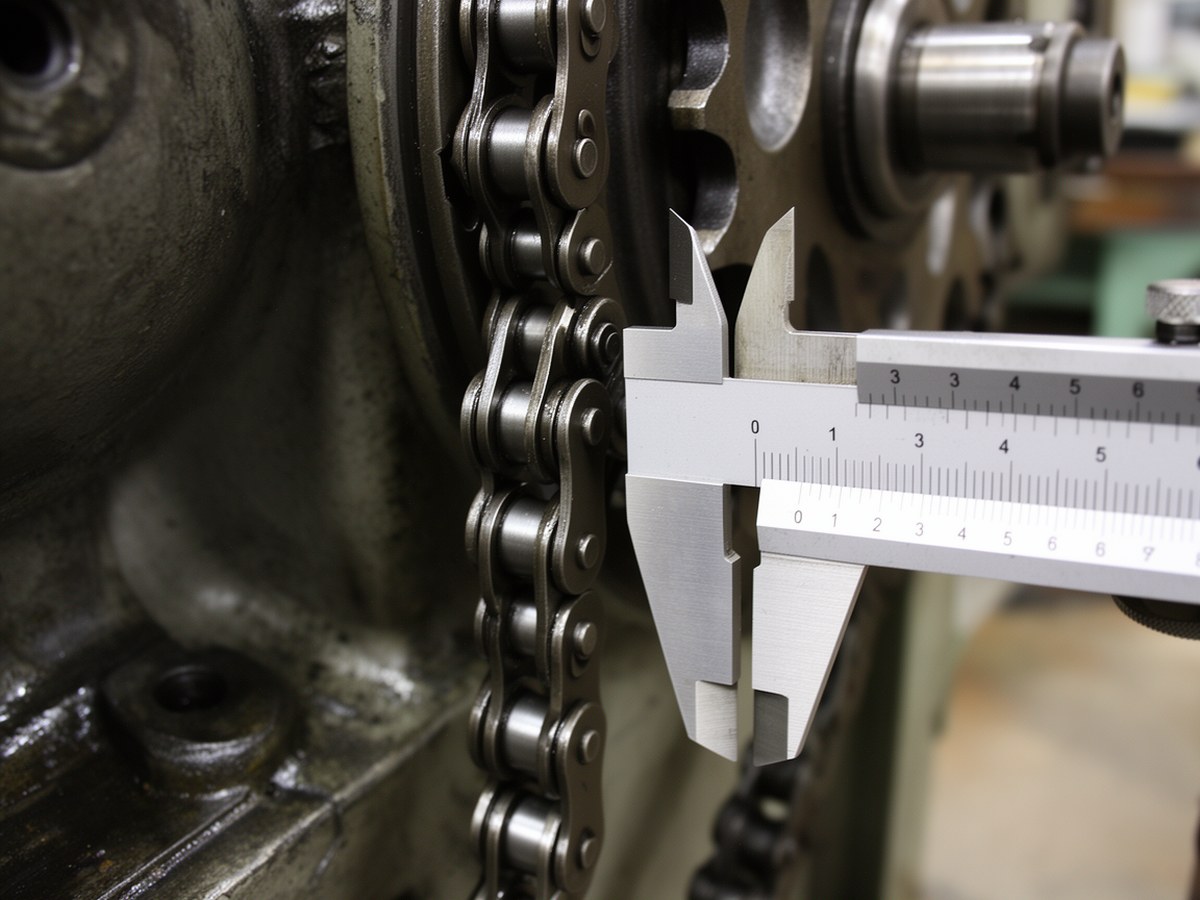

Точка замера провисания f
Покажите измерение в середине ветви при остановленном приводе.
Смазка и периодичность
Интервалы смазки ниже являются стартовыми. Их обязательно корректируют по температуре, загрязнению, влажности, скорости и фактическому износу.
| Среда | Тип смазки | Стартовый интервал |
|---|---|---|
| Чистая, сухая | Масло средней вязкости | 8–16 часов |
| Пыльная | Сухая/восковая пленка | По состоянию, с частой очисткой |
| Влажная | Водостойкая смазка | 4–8 часов |
| Высоконагруженная | Масло с EP-присадками | 4–8 часов |
Смазку подают в зону шарнира на чистую цепь, иначе абразивный слой ускоряет износ.
Диагностика: симптом, причина, действие
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Шум и вибрация | Плохая смазка, несоосность | Очистка, смазка, выверка геометрии |
| Проскок цепи | Износ зубьев, удлинение цепи, слабое натяжение | Проверка f%, измерение удлинения, дефектация |
| Быстрая повторная разбалансировка натяжения | Перегрузка или ошибка подбора | Перерасчет Fрасч и запаса S |
| Заклинивание | Деформированное звено/посторонний предмет | Останов, LOTO, дефектация, замена поврежденных деталей |
Пределы износа, замена и ремонтопригодность
Удлинение цепи: ε = ((Lизм − Lном)/Lном) × 100% на контрольном числе звеньев.
Практический диапазон предельного удлинения для приводных роликовых цепей часто составляет 2–3%, но применимость зависит от типа цепи, скорости, динамики и класса привода. Приоритет всегда у паспорта узла.
Минимальные критерии браковки звездочек
- Трещины, сколы зубьев, выкрашивание: безусловный брак.
- Крючкообразный профиль и выраженная асимметрия: замена.
- Износ зубьев звездочки по рабочей толщине у делительной окружности более 10% от номинала: замена.
- Повторяющийся проскок после корректной выверки и натяжения: замена.
Ремонт цепных передач с наплавкой зуба допустим только как временная мера на малонагруженных нереверсивных приводах и при отсутствии трещин. Для ответственных приводов, ударных и реверсивных режимов требуется штатная замена.
Послепусковой контроль
- Пробный прогон на пониженной нагрузке 10–20 минут.
- Контроль шума, вибрации, нагрева, утечки смазки.
- Повторный замер провисания и проверка крепежа.
- Фиксация результатов в журнале ТО.
Что фиксировать в журнале ТО
- Дата/наработка, f и f%, межосевое расстояние a.
- Измеренное удлинение цепи ε.
- Признаки износа зубьев и биений.
- Тип смазки, фактический интервал и замечания по среде.
- Корректирующие действия и результат послепусковой проверки.
