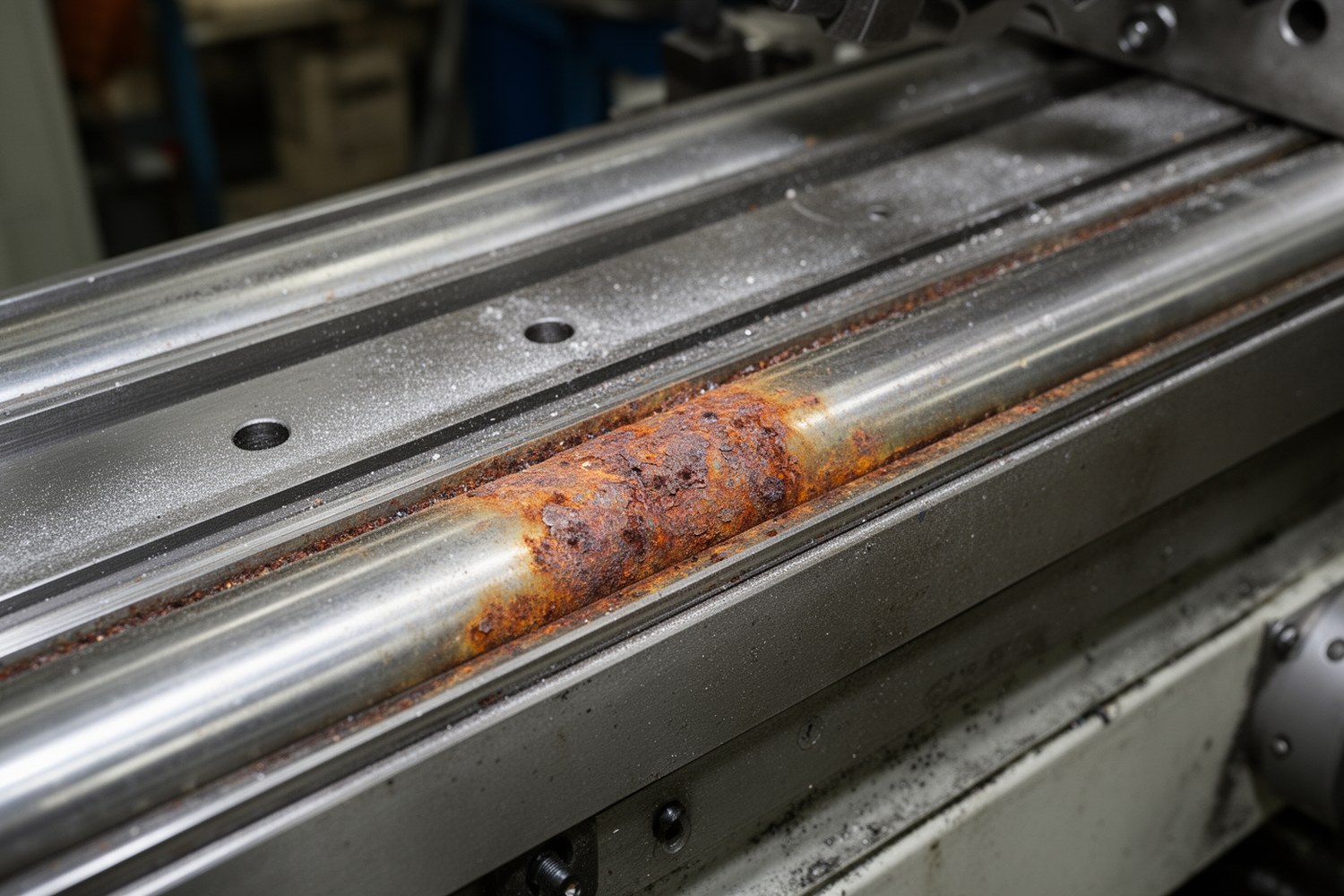

Удаление ржавчины с линейных направляющих начинают не с выбора состава, а с оценки эксплуатационного риска. Если коррозия уже влияет на движение узла, сначала стабилизируют диагностическую картину, затем очищают и закрывают защитой поверхность.
Коротко:
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Belzona 9111, 5 л45 950 ₽ Без НДС
OKS 2661, 600 мл1 000 ₽ Без НДС
Цинк-гальванизация WEICON Цинк-Гальва, 400 мл1 294 ₽ Без НДС
Удалитель ржавчины WEICON, 400 мл1 646 ₽ Без НДС
Универсальный очиститель WEICON Cleaner S, 500 мл922 ₽ Без НДС
- Диагностика: состояние рельса, каретки, зоны касания и режима движения.
- Принятие решения: выбор метода очистки по риску, точности и состоянию покрытия.
- Контроль: проверка параметров после обработки и запись результатов в журнал ТО.
Когда ржавчина уже влияет на эксплуатацию линейных направляющих
Пятно ржавчины само по себе еще не аварийный признак, но сигнал к диагностике. Для ТО важно, влияет ли она на кинематику.
Потеря точности
Срыв по скорости хода, локальная нестабильность зоны касания и рост расхождений в повторяемости перемещений.
Растущий натяг
Ржавчина увеличивает трение в канавках, усилие перемещения становится неравномерным.
Риск развития коррозии
Без контроля поверхностный налет переходит в точечную выработку и снижает ресурс узла.
Как диагностировать состояние до очистки
Перед любыми действиями собирается измеримая картина состояния и фиксируется базовый уровень.
| Признак | Как проверяем | Что значит | Первичное действие |
|---|---|---|---|
| Нежелательные пятна и налет в зоне канавок | Визуально, точечный осмотр с оптикой | Поверхностная коррозия, локальная потеря пленки | Сравнить участок в прямом и обратном направлении при одном режиме и трассе |
| Рост усилия перемещения | Контроль усилия в одинаковых режимах и той же трассе до/после 2–3 циклов | Нарастание сопротивления, возможный натяг | Снять параметры в журнал и выбрать локальный/расширенный метод |
| Пульсация шума и виброощущение | Субъективно и инструментально | Неполный контакт, начальные дефекты в зоне качения | Ограничить эксплуатацию и перейти на щадящий маршрут очистки |
| Следы сколов, задиров, царапин | Визуальный контроль + проверка геометрии по базовой точке | Вероятен механический выход на металл | Требуется расширенный маршрут диагностики, а не только чистка |
| Стойкий налет на малом участке после пробной сухой очистки | Мокрый тест и осмотр после сушки | Глубина воздействия выше поверхностной пленки | Не применять абразив без оценки класса точности и геометрии |
Подготовка, безопасность и границы метода
Перед началом очистки делают технологическую паузу и ограничивают зоны воздействия. Так снижается риск повреждений посадки и смещения геометрии.
- Отключить привод, зафиксировать ось и исключить движение во время обработки.
- Исключить попадание абразива и пыли в зону канавок и прилегающих подшипников.
- Для химии подготовить СИЗ, емкость для нейтрализации и контроль сушки; проверить совместимость с уплотнениями и смазкой.
Чек-лист химического этапа:
- Проверить материал рельса и посадку химически чувствительных поверхностей.
- Установить таймер экспозиции и остановить обработку по достижении лимита.
- Сразу после снятия средства выполнить нейтрализацию и промывку.
- Полностью высушить зону перед смазкой и запуском проверочного прогона.
Выбор метода очистки: механика, химия или комбинированный подход
Метод выбирают по типу поражения и риску для геометрии, а не по привычке.
Механический мягкий метод
Подходит для тонкого сухого налета без сколов и без видимого изменения профиля дорожек.
Химический метод
Применяют при точечном стойком налете, когда механика не снимает коррозию в одном проходе.
Комбинированный метод
Работает на смешанных дефектах: механический и точечный химический этап в одной зоне с поэтапной верификацией.
| Состояние | Рекомендуемый подход | Ограничения |
|---|---|---|
| Первичный тонкий налет без сколов | Мягкая механическая очистка с минимальным давлением | Не снимать слой покрытия и не работать в агрессивном режиме по канавкам |
| Точечный стойкий налет после сухой очистки | Локальный химический этап + мягкий протирочный проход | Контролировать время экспозиции, нейтрализацию и последующий контроль после сушки |
| Неоднородный налет после простоя | Комбинированный маршрут: точечная механика + локальная химия | Планировать частый контроль усилия и шума после каждого этапа |
| Признаки фреттинга, сколов, микротрещин | Остановить стандартную чистку и перейти к расширенной диагностике | Сначала устранять источник микроперемещений, потом оценивать чистку |
Что нельзя делать: где запрещено и где допускается
| Сценарий | Статус применения | Риск | Безопасная альтернатива |
|---|---|---|---|
| Прецизионные направляющие класса P1 и выше | Ограниченно | Абразив и агрессивная химия ломают профиль касания | Только мягкая локальная механика и короткая химия после оценки покрытия |
| Обычные узлы без повышенной точности | Дозировано допускается | Перерасход усилий, локальные царапины | Работа с малым давлением и контролируемой экспозицией |
| Наличие сколов, задиров или микроповреждений дорожек | Не рекомендовано | Усиление задиров и нестабильная геометрия | Переход к разборке и углубленной диагностике |
Как проводить очистку по шагам
Ниже рабочий маршрут, который удобно повторять для каждой зоны.
| Шаг | Что делаем | Что фиксируем | Ожидаемый результат |
|---|---|---|---|
| 1 | Фиксируем режим и отмечаем участок | Зона чистки, длина маршрута, режим движения | Исходная точка для сравнения |
| 2 | Снимаем сухой налет и пыль мягко | Контактные точки, участок без глубокого вмешательства | Снижение рыхлой коррозии и загрязнений |
| 3 | Выполняем основной метод | Время обработки, материалы, экспозиция | Ровный контакт в зоне обработки |
| 4 | Удаляем остатки реагента и сушим зону | Температура, факт сушки, отсутствие влаги | Нейтральная поверхность без остаточной пленки |
| 5 | Делаем контрольный прогон | Усилие перемещения, шум, плавность в зоне | Сопоставимые показатели по одной и той же трассе |
| 6 | Вводим защитные меры | Смазка, защитный слой, условия хранения | Снижение риска повторной коррозии |
Мини-шаблон журнала до/после
| Поле | Что заносим |
|---|---|
| Дата, смена, ответственный | Кто выполнял и в каком режиме |
| Ось и участок | Номер оси, маркерный участок канавки, длина маршрута |
| Режим измерения | Скорость, нагрузка, направление, число циклов |
| Состояние до очистки | Усилие, шум, визуальный признак, температура, влажность |
| Примененный метод | Механика/химия/комбо, материал, время экспозиции |
| Результат после обработки | Усилие, плавность, визуальный признак, шероховатость |
| Контрольный прогон | 2–3 повторения в одном режиме и на той же трассе |
| Итоговое решение | Допуск к запуску, повторная очистка или переход к углубленной диагностике |

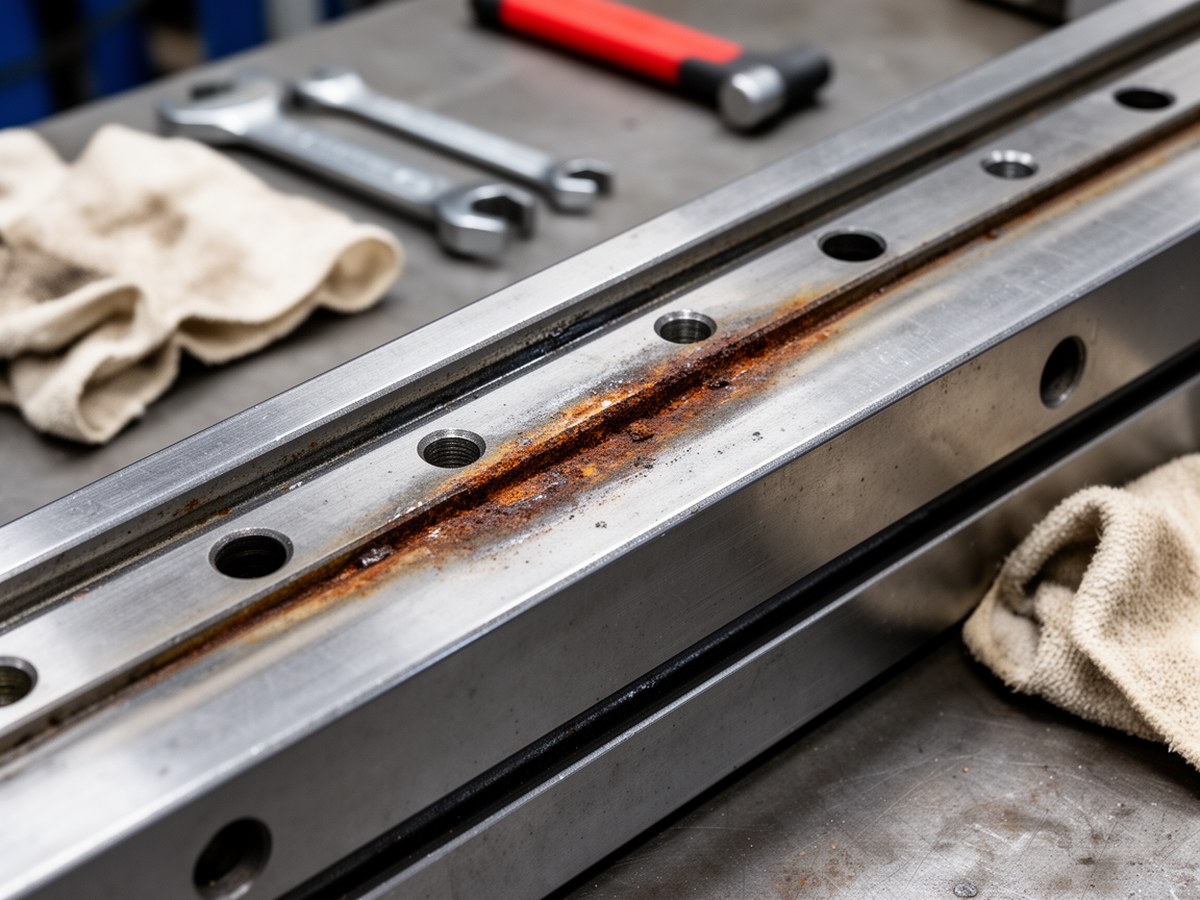

Контрольный маршрут после очистки
Поместить после блока с поэтапным алгоритмом очистки, чтобы визуально показать, как выглядит проверяемый участок после процедуры.
Критерии оценки результата после очистки
Сравнение делается строго в той же точке и в том же режиме. Любая оценка без одинаковой базы теряет смысл.
| Параметр | До очистки | После очистки | Критерий приемки |
|---|---|---|---|
| Усилие перемещения | Фиксация базового профиля в том же режиме | Снижение или стабилизация | Ровный профиль без локальных выбросов на 1–2 контрольных участках в каждом из 2–3 прогонов |
| Плавность хода | Наличие пульсаций | Снижение пульсаций, равномерный профиль | Отсутствие новых провалов при повторных прогонах |
| Внешний осмотр | Налет и поверхностные отложения | Очистка без нарушения профиля дорожек | Нет свежих сколов/глубокой затирки на дорожке |
| Шероховатость поверхности | Измерение по базовой точке | Сохранение/восстановление допустимого диапазона | Значения не хуже исходного базового уровня для этой оси |
Контрольный маршрут (2–3 прогона)
- Режим и трасса — те же самые параметры, что и до очистки.
- Сравнение — только усилие, шум, плавность и визуальный признак по тем же точкам.
- Результат считается достаточным, если во всех прогонах нет локального ухудшения.
Ориентировочный расчет скорости коррозии для технического контроля:
V = (m₁ - m₂) / (S × t)V — скорость коррозии, г/(м²·ч); m₁ и m₂ — массы до/после; S — площадь; t — время. Применимо как сравнение по одной оси и сопоставимому участку.
Ориентировочный расчет параметров защиты на участке проверки:
I = K × S × ρ⁻¹ × ΔEI — ориентировочный защитный ток, A; K — коэффициент защиты; S — площадь; ρ — удельное сопротивление среды; ΔE — защитный потенциал. Значение носит сравнительный характер.
После очистки: защита и повторный запуск
Если убрать ржавчину и не закрыть защиту, коррозионный процесс быстро вернется. После обработки сразу закрывают эксплуатационный контур.
Сушка и стабилизация
Удаление влаги и пыли до смазки снижает обратное окисление в первые часы после работ.
Смазка по режиму
Смазка подбирается с учетом среды и класса точности, без резкой смены типа на уже рабочем узле.
Защитный слой
Покрытие накладывается после подтвержденной плавности и чистоты зоны касания.
| Режим эксплуатации | Что контролировать | Практический интервал |
|---|---|---|
| Обычный режим, умеренная пыль | Сухость поверхности, усилие, шум | По сменам; при высокой пылевой нагрузке — после каждого пуска |
| Влажная среда и сезонные перепады | Влага, состояние покрытия, новый налет | Контроль после каждого пуска и перед сменой |
| Высокая пыльность | Чистота и состояние смазочного канала | Допконтроль после каждого интенсивного цикла и по мере роста загрязнения |
Когда нужно переходить к углубленной диагностике и ремонту
Если после корректной очистки признаки сохраняются, задача уже выходит за пределы простой очистки.
| Сигнал | Критерий по циклам | Дальнейшее действие |
|---|---|---|
| Локальные рывки и пульсация | 2 последовательных прогона в одинаковом режиме и той же маршрутизации | Остановить мягкий эксплуатационный режим и уточнить геометрию посадки |
| Рост натяга в одной зоне | Сохраняется после контрольного пуска после простоя и следующего прогона в том же режиме и трассе | Расширенный осмотр геометрии и возможный разбор каретки |
| Неподвижные точки после очистки | Не исчезают в трех подряд контрольных прогонах после полной сушки на той же трассе | Диагностика поверхностных дефектов и оценка остаточной точности |
Профилактика коррозии в работе и на хранении
Снижение повторных возвратов ржавчины достигается режимом и дисциплиной, а не разовой очисткой.
| Зона риска | Главный контроль | Практический интервал |
|---|---|---|
| Ежедневная эксплуатация с пылью | Визуальная чистка и проверка смазки | После каждого пуска при высокой пылевой нагрузке, при штатном режиме — по сменам |
| Длительный простой оборудования | Пленка и локальные отложения перед первым запуском | Обязательный осмотр до пуска после простоя |
| Влажные участки производства | Влажность, уплотнение, состояние покрытия | Контрольные паузы по графику участка и при смене режима |
| Контролируемая чистая среда | Тонкая чистка поверхностей | Регулярные короткие проверки по маршруту |
Частая ошибка: после очистки забывают восстановить защиту.
- Сначала фиксируют итог после 2–3 контрольных прогонов в одинаковом режиме.
- Потом возвращают штатную смазку и покрытие с учетом режима.
- Далее сразу перезапускают интервал наблюдений по этой же оси.
Итог: удаление ржавчины с линейных направляющих — это управляемая цепочка: диагностика, безопасный выбор метода, обязательная верификация и восстановление защиты с последующим мониторингом.
