Угол трения в резьбе удобен как инженерный параметр, который связывает коэффициент трения, геометрию витка и требуемый момент затяжки. При оптимизации важно не только снизить потери, но и сохранить самоторможение, ресурс и повторяемость преднатяга.
- Фиксируют исходные условия: профиль, материал пары, смазка, покрытие, нагрузка, температура.
- Считают α, φпр, затем отдельно Mтр и Mоп.
- После изменений проверяют удержание преднатяга и риск самоотвинчивания.
Что означает угол трения в резьбе и где он применяется
Единая нотация: μ — коэффициент трения в резьбе (безразмерный), φ — угол трения (град), α — угол подъема винтовой линии (град), β — полный угол профиля резьбы (град), d2 — средний диаметр резьбы, P — шаг резьбы, Mтр — момент трения в резьбе, Mоп — момент трения на опорной поверхности, Mзат — суммарный момент затяжки.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Для треугольного профиля вводят приведенный коэффициент трения в резьбе μпр и приведенный угол φпр, чтобы учесть рост нормальной реакции на боковых гранях.
Расчетная база: минимальный набор формул
Часто путают: μ и μпр, а также α и β. В этой статье β — полный угол профиля, поэтому в формуле стоит именно β/2.
Для формул момента используйте согласованные единицы: F в Н, d2 и Dоп в м, момент в Н·м. Если d2 и Dоп заданы в мм, сначала переведите их в м.
Формула Mтр = F · d2/2 · tg(α + φпр) — упрощенная квазистатическая модель. Применимость: плавная затяжка, усредненный и относительно стабильный μ, без выраженной динамики, ударов и сильной вибрации.
Короткий расчетный пример
Дано: F = 20 000 Н; d2 = 10.86 мм = 0.01086 м; P = 1.75 мм; β = 60°; μ = 0.12; μоп = 0.14; Dоп = 16 мм = 0.016 м.
1) tg(α)=P/(π·d2)=1.75/(π·10.86)=0.0513, значит α≈2.94°.
2) μпр=μ/cos(β/2)=0.12/cos30°=0.1386, φпр=arctg(0.1386)≈7.89°.
3) Mтр=F·d2/2·tg(α+φпр)=20000·0.01086/2·tg(10.83°)≈20.8 Н·м.
4) Mоп=F·μоп·Dоп/2=20000·0.14·0.016/2≈22.4 Н·м.
5) Mзат≈43.2 Н·м; доли: Mтр≈48%, Mоп≈52%.
6) Проверка самоторможения (первое приближение): α<φпр, то есть 2.94°<7.89°, условие выполняется.
Самоторможение и самоотвинчивание: инженерный компромисс
Условие самоторможения резьбового соединения в первом приближении: α < φпр. При снижении коэффициента трения резьбы при смазке уменьшается φпр, а при росте шага растет α. Поэтому выигрыш по моменту затяжки может сопровождаться ростом риска самоотвинчивания.
Для узлов с вибрацией и переменной нагрузкой снижение трения допускают только вместе с мерами фиксации и проверкой удержания преднатяга после циклов.
Как профиль резьбы влияет на трение и момент
| Профиль | Угол/геометрия | Характер трения | Нагрузочный сценарий | Применение |
|---|---|---|---|---|
| Метрический | β ≈ 60° | Умеренное, чувствительно к смазке | Крепеж общего назначения | Серийные узлы |
| Трапецеидальный | Меньший угол боковых граней | Ниже потери при передаче усилия | Ходовое движение | Винтовые передачи |
| Упорный | Асимметричный | Низкие потери в рабочем направлении | Высокая осевая нагрузка в одну сторону | Прессы, домкраты |
| Круглый/скругленный | Сглаженные вершины и впадины | Лучше переносит загрязнение | Пыль, абразив, частая разборка | Эксплуатационные механизмы |
Практический вывод: геометрия дает ограниченный эффект сама по себе, если не стабилизированы смазка и трение на опоре.
Поверхность, покрытия, смазка: где обычно основной эффект
| Метод | Влияние на трение | Стойкость | Ограничения |
|---|---|---|---|
| Финишная доводка | Снижение разброса μ | Средняя | Требует стабильного процесса |
| Фосфатирование + смазка | Стабилизация затяжки | Средняя | Чувствительно к дисциплине смазки |
| Покрытия с PTFE-компонентом | Заметное снижение μ и Mзат | Средняя/высокая | Контроль толщины и износа |
| DLC и твердые антифрикционные покрытия | Низкое трение + износостойкость | Высокая | Стоимость и подготовка поверхности |
Диапазоны по трению для покрытий и смазки являются справочными ориентирами и зависят от давления в контакте, температуры, скорости и загрязнения.

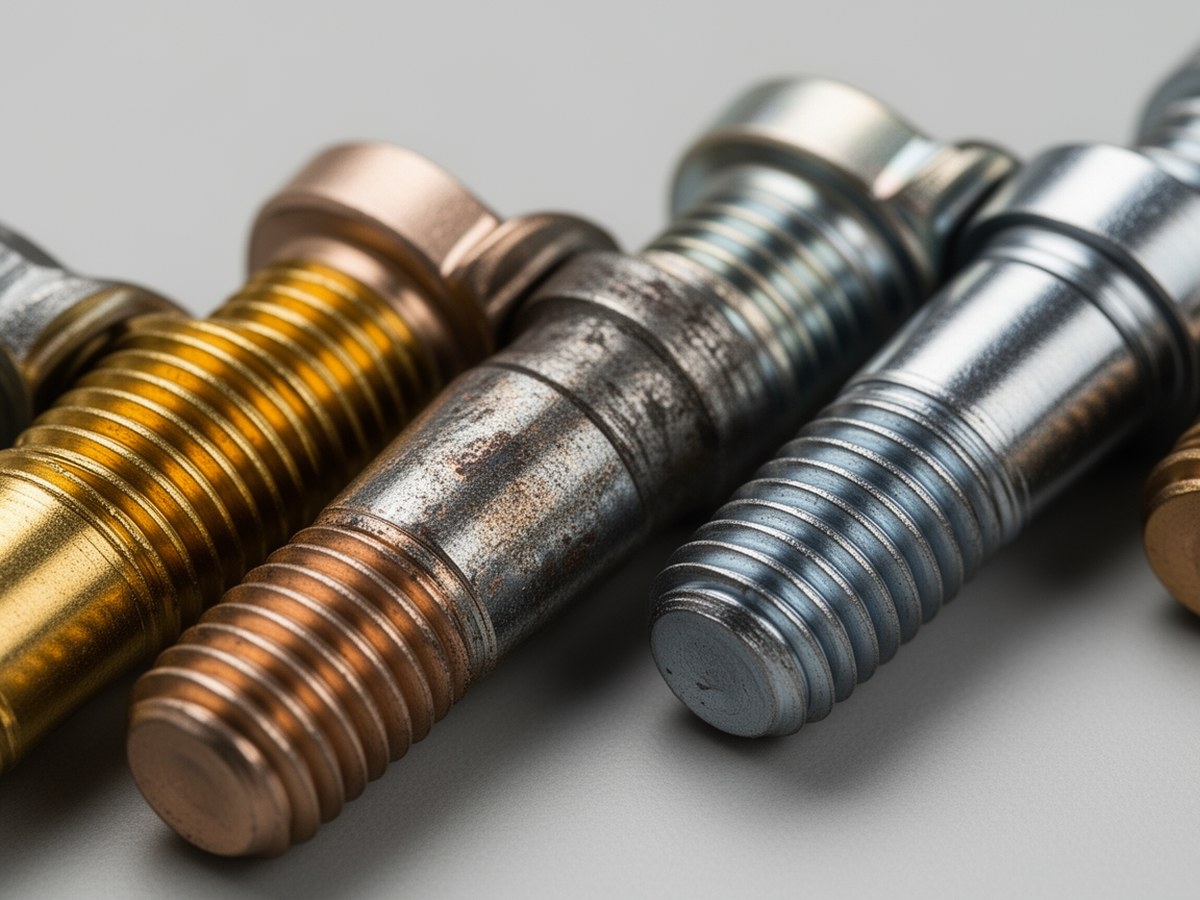

Сравнение поверхностей резьбовых деталей
Поставить перед таблицей методов, чтобы визуально связать качество поверхности и трение.
Материальные пары и риск схватывания
| Пара | μ (сухо) | μ (смазка) | Риск схватывания | Комментарий |
|---|---|---|---|---|
| Сталь–сталь | 0.15–0.30 | 0.08–0.15 | Средний | Базовый вариант |
| Сталь–бронза | 0.10–0.20 | 0.05–0.10 | Низкий–средний | Часто для ходовых пар |
| Нерж. сталь–нерж. сталь | 0.20–0.35 | 0.10–0.18 | Повышенный | Желательны антизадирные меры |
| Титан–титан | 0.30–0.45 | 0.15–0.25 | Высокий | Требуется строгий контроль трибопары |
Практический вывод: разброс μоп на опоре нередко влияет на Mзат сильнее, чем небольшие изменения геометрии профиля.
Методика раздельного определения Mтр и Mоп
- Собрать базовую серию с рабочей смазкой и измерить Mзат, F.
- Снизить трение на опоре (например, упорный подшипник/шайба с известным μоп) и оценить Mтр при том же F.
- Определить Mоп как Mзат − Mтр для сопоставимых режимов.
- Повторить серию после изменения покрытия или профиля и сравнить вклады раздельно.
Выбор профиля по сценарию применения
- Крепеж: приоритет удержания преднатяга, контроль Mоп и разброса момента.
- Ходовые винты: приоритет КПД и ресурса, критичны чистота и смазка.
- Высокие осевые нагрузки: приоритет несущей способности, часто упорный профиль.
- Загрязненная среда: приоритет живучести, устойчивые к абразиву профили и покрытия.
Алгоритм внедрения на производстве
- Диагностика: текущие Mзат, F, разброс, отказы, следы износа.
- Пилот: менять по одному фактору (профиль, покрытие, смазка, шероховатость).
- KPI: средний Mзат, разброс F, Cpk по моменту, потеря преднатяга после циклов, частота самоотвинчивания.
- Минимальный план испытаний: вибрация, циклическая нагрузка, контроль удержания преднатяга.
- Приемка: снижение целевого момента при сохранении самоторможения и ресурса.
Технологические допуски и шероховатость
В КД/ТУ фиксируют класс точности резьбы, параметры шероховатости боковых граней, допуски на покрытие и контроль формы после нанесения. Рост разброса толщины покрытия напрямую увеличивает разброс Mзат и преднатяга.
Ограничения моделей и типовые ошибки
- Несогласованные единицы (мм/м) в формулах момента.
- Подмена μ (резьба) коэффициентом μоп (опора).
- Смешение углов α, β и φпр.
- Применение статических формул к вибрационному режиму без испытаний.
- Оценка эффекта только по снижению Mзат без проверки удержания.
